Un buffer lift, aussi appelé tampon ou amortisseur de fin de course d’ascenseur, est un organe de sécurité installé au fond de la cuvette. Il limite l’impact si la cabine ou le contrepoids dépasse sa course normale vers le bas. Son choix ne dépend pas seulement de son diamètre ou de son aspect : la vitesse nominale, la masse concernée, la course d’amortissement, le type d’appareil et le circuit électrique doivent correspondre à l’installation.
Pour une intervention fiable, il faut identifier le type de buffer existant, relever sa plaque signalétique et inspecter son état mécanique avant toute commande. Un buffer visuellement proche mais ayant une course, une capacité ou un contact électrique différent peut ne pas convenir.
Rôle d’un buffer d’ascenseur
Le buffer d’ascenseur est placé dans la cuvette, sous la trajectoire de la cabine, du contrepoids ou des deux. Il constitue une protection de dernier recours lorsque les dispositifs normaux d’arrêt ne suffisent pas à empêcher un mouvement excessif vers le bas.
Selon la conception, il absorbe l’énergie par compression d’un ressort ou par déplacement d’huile dans un système hydraulique. Il ne remplace ni le frein de la machine, ni le limiteur de vitesse, ni les parachutes, ni les fins de course. Il intervient uniquement dans une situation anormale de dépassement de course.
Dans la pratique, le buffer doit :
- être positionné correctement sous les éléments qu’il protège ;
- rester libre de tout obstacle dans la cuvette ;
- correspondre à la vitesse et à la charge prévues ;
- conserver sa course disponible ;
- fonctionner avec les contacts et sécurités associés, lorsqu’ils sont prévus.
Une cuvette inondée, encombrée ou fortement corrodée peut compromettre l’efficacité du buffer et rendre son entretien plus difficile. Lors des visites, l’état général de la cuvette fait donc partie du contrôle de sécurité.
Buffers à huile ou à ressort : quelles différences ?

Les deux grandes familles sont les buffers à ressort et les buffers à huile, souvent désignés comme buffers hydrauliques. Le bon choix dépend principalement de l’énergie à absorber, donc de la vitesse nominale et des caractéristiques du système.
| Critère | Buffer à ressort | Buffer à huile / hydraulique |
|---|---|---|
| Principe | Compression mécanique d’un ou plusieurs ressorts | Dissipation d’énergie par déplacement contrôlé d’huile |
| Mouvement après impact | Peut produire un rebond | Amortissement progressif, généralement sans rebond comparable |
| Applications habituelles | Ascenseurs à vitesse plus faible, selon conception réglementaire | Appareils à vitesse ou énergie d’impact plus élevées |
| Entretien principal | État des ressorts, fixation, corrosion, course | Niveau ou fuite d’huile, tige, corrosion, course et retour |
| Sensibilité visible | Ressort cassé, déformation, affaissement | Fuite, tige rayée, corrosion, manque d’huile ou retour irrégulier |
| Identification | Dimensions, ressort, course et plaque | Plaque, course, vitesse, charge, type d’huile et contact éventuel |
Buffer à ressort : simplicité sous conditions
Un buffer à ressort emmagasine l’énergie lorsque la cabine ou le contrepoids le comprime. Il est robuste, mais sa simplicité ne signifie pas qu’il convient à toutes les installations. La hauteur libre, la course disponible, la vitesse nominale et les exigences applicables doivent être vérifiées.
Les défauts typiques sont la corrosion des spires, la rupture, l’affaissement permanent, un socle déformé ou un mauvais ancrage. Un ressort peint ne doit pas être considéré comme sain sans examen : la peinture peut masquer l’oxydation et les fissures.
Buffer hydraulique : absorption contrôlée
Un buffer hydraulique utilise une tige et un cylindre rempli d’huile. Lors de la compression, l’huile circule à travers des passages calibrés, ce qui freine progressivement le mouvement. Cette conception est adaptée aux situations nécessitant une absorption d’énergie plus contrôlée.
Une fuite externe n’est jamais un détail à ignorer. Elle peut indiquer un joint défaillant, une tige endommagée, un cylindre corrodé ou un niveau d’huile insuffisant. Le fonctionnement réel et la méthode de remise en état doivent toujours suivre les données du fabricant du buffer concerné.
Pour l’approvisionnement, une sélection de buffers hydrauliques pour ascenseurs peut aider à comparer les formats et les éléments d’identification. La compatibilité reste toutefois à confirmer à partir des données exactes de l’installation.
Applications pour cabine et contrepoids
Un même ascenseur peut comporter des buffers sous la cabine, sous le contrepoids, ou dans les deux zones. Il est donc essentiel de ne pas présumer que les pièces sont interchangeables, même lorsqu’elles ont une apparence identique.
Buffers sous la cabine

Les buffers cabine sont placés sous la trajectoire du châssis de cabine. En cas de dépassement vers le bas, ils reçoivent l’effort transmis par l’ensemble cabine, charge comprise selon le cas de calcul applicable.
Lors de l’identification, relevez notamment :
- la masse de la cabine et la charge nominale ;
- le nombre de buffers installés ;
- les points d’appui réels du châssis ;
- la vitesse nominale de l’ascenseur ;
- la course disponible avant compression ;
- la présence et le type de contact de buffer.
Un changement de cabine, une modernisation de l’intérieur ou une augmentation de charge peut modifier la masse en mouvement. Dans ce cas, il faut réévaluer l’adéquation du buffer au lieu de réemployer automatiquement la pièce existante.
Buffers sous le contrepoids
Le contrepoids comporte sa propre masse et sa propre trajectoire. Les buffers situés sous lui doivent être adaptés à cette configuration, qui peut être différente de celle de la cabine. La masse du contrepoids dépend habituellement de la cabine, de la charge nominale et du facteur d’équilibrage retenu pour l’installation.
L’erreur fréquente consiste à commander le même buffer pour les deux côtés sans vérifier les plaques, les plans d’origine ou le dossier technique. Même lorsqu’une référence semble commune, il faut contrôler la fonction exacte de la pièce, son positionnement et ses paramètres.
Course, vitesse et charge : les données qui comptent
La dimension extérieure d’un buffer ne suffit pas à déterminer son adéquation. Les données déterminantes se trouvent habituellement sur la plaque signalétique, la documentation du fabricant ou les calculs de l’installation.
Course utile du buffer
La course est la distance sur laquelle le buffer peut se comprimer pour absorber l’énergie. Elle doit être suffisante pour l’application prévue et rester entièrement disponible.
Vérifiez :
- la hauteur du buffer au repos ;
- la course nominale indiquée ;
- la hauteur comprimée, si elle est documentée ;
- la garde et les distances de sécurité dans la cuvette ;
- l’absence de tuyaux, socles, déchets ou équipements dans la zone de mouvement.
Un buffer trop haut, trop bas ou monté sur une embase non conforme peut modifier les dégagements requis. Il ne faut pas corriger cela par des cales improvisées ou par une fixation non prévue par le fabricant.
Vitesse nominale
La vitesse nominale de l’ascenseur est un critère central. Plus la vitesse de déplacement potentielle est élevée, plus l’énergie à absorber augmente. Un buffer doit donc être homologué ou spécifié pour la plage de vitesse concernée.
Ne déduisez pas cette information uniquement du nombre d’étages. Deux installations de hauteur similaire peuvent avoir des vitesses nominales très différentes. Consultez la plaque de l’ascenseur, les documents de mise en service ou le contrôleur concerné.
Charge et masse totale
La masse à prendre en compte dépasse souvent la seule charge inscrite dans la cabine. Elle dépend de l’élément qui peut frapper le buffer : châssis, cabine, équipements embarqués, passagers ou marchandises, selon l’application.
Pour éviter une commande erronée, réunissez les informations suivantes :
- Référence complète du buffer existant et photographie nette de sa plaque.
- Vitesse nominale de l’ascenseur.
- Masse de la cabine, charge nominale et configuration du contrepoids.
- Course et hauteur du buffer existant.
- Nombre de buffers, entraxe des fixations et dimensions du socle.
- Présence d’un contact ou d’un câble électrique.
- Plans ou références de l’installation lorsque disponibles.
Une comparaison visuelle peut servir au premier tri, mais elle ne remplace pas ce relevé technique.

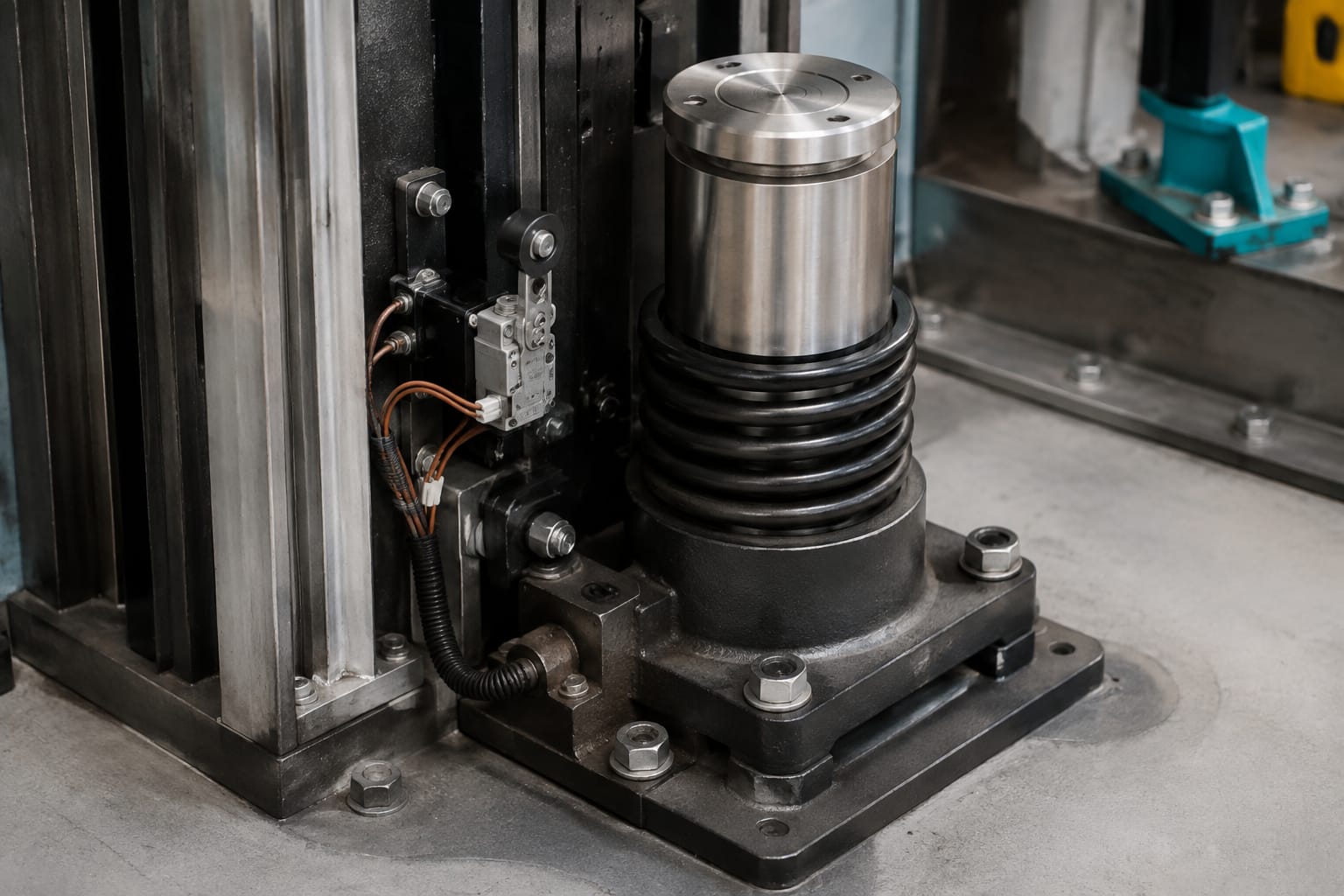

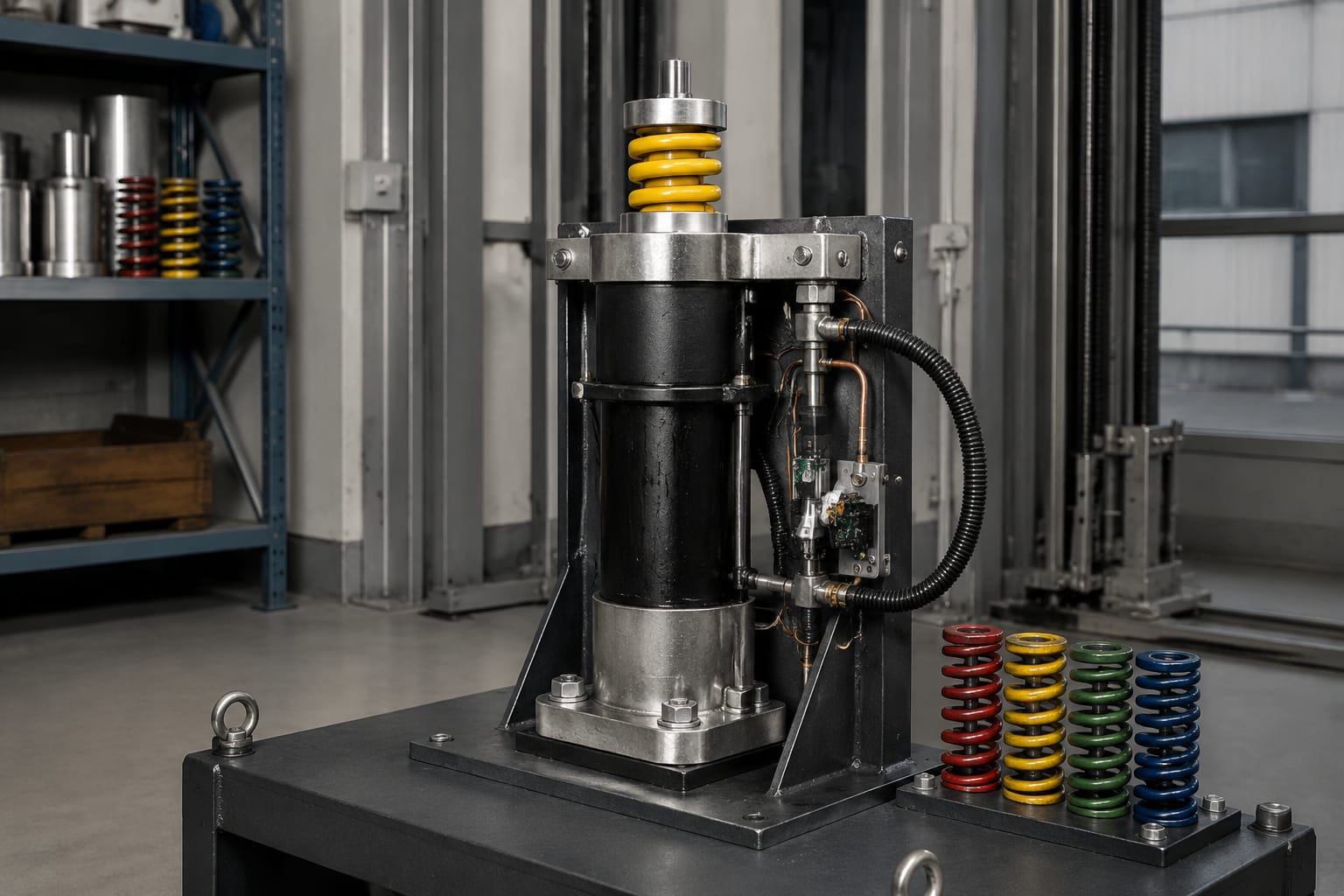

Contacts de buffer et preuve électrique
Certains buffers disposent d’un contact électrique, parfois appelé buffer switch. Ce contact informe le circuit de sécurité qu’un buffer est comprimé ou qu’il n’est pas revenu à sa position normale, selon la conception. Il contribue à empêcher une remise en service dans une condition dangereuse.
Le contact, son levier, son câblage et son support doivent être inspectés avec autant d’attention que le corps du buffer. Un buffer mécaniquement intact mais doté d’un contact débranché, ponté, mal réglé ou cassé ne répond pas à sa fonction complète.
Les points à vérifier sont :
- état du boîtier, de l’actionneur et du câble ;
- référence du contact et configuration des bornes ;
- position d’actionnement à la compression ;
- retour correct à la détente ;
- continuité et intégration au circuit de sécurité ;
- protection contre l’humidité, l’huile et les chocs.
Il ne faut jamais neutraliser un contact pour maintenir un ascenseur en fonctionnement. Si le contact provoque un défaut, la cause peut être mécanique, électrique ou liée au réglage ; elle doit être diagnostiquée par un personnel compétent.
Lorsqu’il faut remplacer cette partie, comparez la fixation, le type d’actionneur et le schéma de raccordement avec le modèle déposé. Des contacts de buffer pour ascenseur 3300/3600 existent pour certaines configurations, tandis qu’un contact de buffer Mitsubishi doit être identifié précisément avant commande. La référence de marque ne garantit pas à elle seule une compatibilité universelle.
Fuites, corrosion et dommages : contrôles à effectuer
Un contrôle utile associe examen visuel, vérification de fixation et contrôle fonctionnel selon les procédures autorisées. Avant toute intervention dans la cuvette, l’ascenseur doit être consigné et sécurisé conformément aux règles de travail applicables.
Points de contrôle d’un buffer hydraulique
Inspectez notamment :
- les traces d’huile sur le cylindre, la tige, le socle ou le sol ;
- la présence d’huile dans la cuvette et son origine réelle ;
- la rectitude et l’état de surface de la tige ;
- les rayures, chocs ou piqûres de corrosion ;
- l’état des joints visibles et des éléments de retenue ;
- le retour du buffer après une compression autorisée ;
- les fixations, écrous, boulons et ancrages ;
- la lisibilité de la plaque signalétique.
Une fuite peut migrer le long de la tige et ne devenir visible qu’au niveau du socle. Nettoyez la zone, observez l’évolution et recherchez la source sans supposer que toute huile provient du buffer : elle peut venir d’un autre équipement de la cuvette.
Points de contrôle d’un buffer à ressort
Pour un buffer à ressort, recherchez :
- spires fissurées, cassées ou très rouillées ;
- ressort incliné, décentré ou déformé ;
- tassement inhabituel ;
- coupelles, guides ou butées endommagés ;
- corps et platine de base corrodés ;
- ancrages desserrés ou support fissuré ;
- obstacle empêchant la compression complète.
La corrosion superficielle doit être évaluée par rapport à la perte de matière et à l’état structurel. Une corrosion prononcée dans une cuvette humide justifie une inspection plus approfondie du support, des ancrages et des autres organes situés au même niveau.
Quand remplacer plutôt que réparer ?
Le remplacement est généralement à envisager lorsque la plaque est illisible et que les caractéristiques ne peuvent pas être établies avec certitude, lorsqu’un composant porteur est fissuré ou fortement corrodé, lorsqu’un buffer hydraulique fuit de manière persistante, ou lorsqu’un ressort est cassé, affaissé ou déformé.
Un remplacement est aussi prudent après un impact important dont l’étendue ne peut pas être confirmée par une inspection compétente. Ne redressez pas un buffer tordu et ne soudez pas un ressort ou un cylindre de sécurité pour le remettre en service.
Identifier la pièce et installer le remplacement
La première règle est de commander selon les caractéristiques, pas seulement selon une photo. La plaque du buffer existant est la meilleure source de départ. Photographiez-la avant dépose, avec des images de la fixation, du contact éventuel et de l’environnement d’installation.
Liste d’identification avant commande
Transmettez ou consignez :
- fabricant, référence et numéro visible ;
- type : ressort ou hydraulique ;
- vitesse et charge ou masse admissibles indiquées ;
- course nominale ;
- hauteur hors tout et diamètre du corps ;
- dimensions de la platine et entraxe des trous ;
- nombre de pièces requises ;
- référence du contact électrique et longueur de câble, si applicable ;
- côté d’application : cabine, contrepoids ou autre position définie par le plan ;
- photos avec règle ou mètre pour confirmer les dimensions.
Pour les équipes d’approvisionnement, il est utile de distinguer les données obligatoires des informations souhaitables. Une référence complète, la course et la vitesse sont plus importantes qu’une couleur de peinture ou une ressemblance de forme.
Principes d’installation
L’installation doit être réalisée par une personne qualifiée pour les équipements d’ascenseur, avec l’ascenseur consigné et la zone de travail protégée. Suivez la notice du fabricant, les plans de l’installation et les exigences de contrôle applicables.
Les vérifications d’installation comprennent notamment :
- Confirmer que le nouveau buffer correspond à la fonction et aux paramètres requis.
- Nettoyer et contrôler le support avant montage.
- Positionner le buffer verticalement ou selon l’orientation prévue.
- Utiliser les fixations, couples de serrage et dispositifs de blocage prescrits.
- Vérifier l’alignement avec le point de contact de la cabine ou du contrepoids.
- Raccorder le contact sans modifier le circuit de sécurité de façon non autorisée.
- S’assurer que la course complète reste dégagée.
- Mettre à jour la documentation de maintenance avec la référence posée.
L’installation d’un buffer de remplacement peut affecter les dégagements de cuvette. Une pièce aux mêmes performances mais de hauteur différente n’est pas automatiquement acceptable.
Inspection et essais après intervention
Après une réparation ou un remplacement, ne limitez pas le contrôle à la présence physique du buffer. Il faut confirmer le montage, le fonctionnement électrique et l’état de l’ascenseur avant remise en service.
Contrôle visuel et mécanique
Avant de remettre l’équipement sous tension, vérifiez :
- stabilité du buffer et intégrité des fixations ;
- conformité de la position par rapport à la cabine ou au contrepoids ;
- absence d’outil, de débris ou de liquide autour du socle ;
- course libre et absence d’interférence ;
- état de la tige, du ressort et du contact ;
- remise en place des protections éventuellement déposées.
Vérification du circuit de sécurité
Le fonctionnement du contact de buffer doit être contrôlé suivant la procédure appropriée au contrôleur et au modèle installé. Le but est de confirmer que l’état comprimé est bien détecté et que le retour à l’état normal est reconnu seulement lorsque le buffer est revenu à sa position correcte.
Les essais impliquant une compression réelle ou simulée du buffer ne doivent pas être improvisés. Ils doivent respecter les instructions du fabricant, les méthodes de maintenance autorisées et les règles de sécurité applicables. Un essai dynamique non maîtrisé peut endommager l’ascenseur ou mettre le personnel en danger.
Documentation de fin d’intervention
Notez la date, la référence remplacée, la nouvelle référence, les relevés de plaque, les anomalies constatées et les résultats des vérifications. Cette traçabilité aide lors des prochaines visites et réduit le risque de commander une pièce incompatible à l’avenir.
Pour choisir un buffer lift avec méthode, partez de la plaque existante, de la vitesse, de la course et de la masse concernée, puis confirmez les dimensions de montage et le contact électrique. Kelevator fournit des pièces détachées multi-marques aux acheteurs B2B et équipes de maintenance ; une demande technique accompagnée de ces relevés permet de vérifier plus efficacement la correspondance d’une référence.
