Panneau de boutons d’ascenseur : COP, LOP et choix

Un panneau de boutons d’ascenseur ne se choisit pas uniquement selon son aspect ou le nombre de touches. Il doit correspondre à sa fonction, à la logique du contrôleur, au câblage existant, aux dimensions de la façade et aux besoins des usagers. Dans une installation, le COP commande la cabine, tandis que le LOP sert aux appels depuis les paliers.

Pour un remplacement ou une modernisation en RDC, la méthode la plus sûre consiste à relever les références du panneau en place, documenter chaque connexion et confirmer les fonctions requises avant toute commande. Un bouton apparemment identique peut utiliser une tension, une communication, un connecteur ou une carte incompatibles.

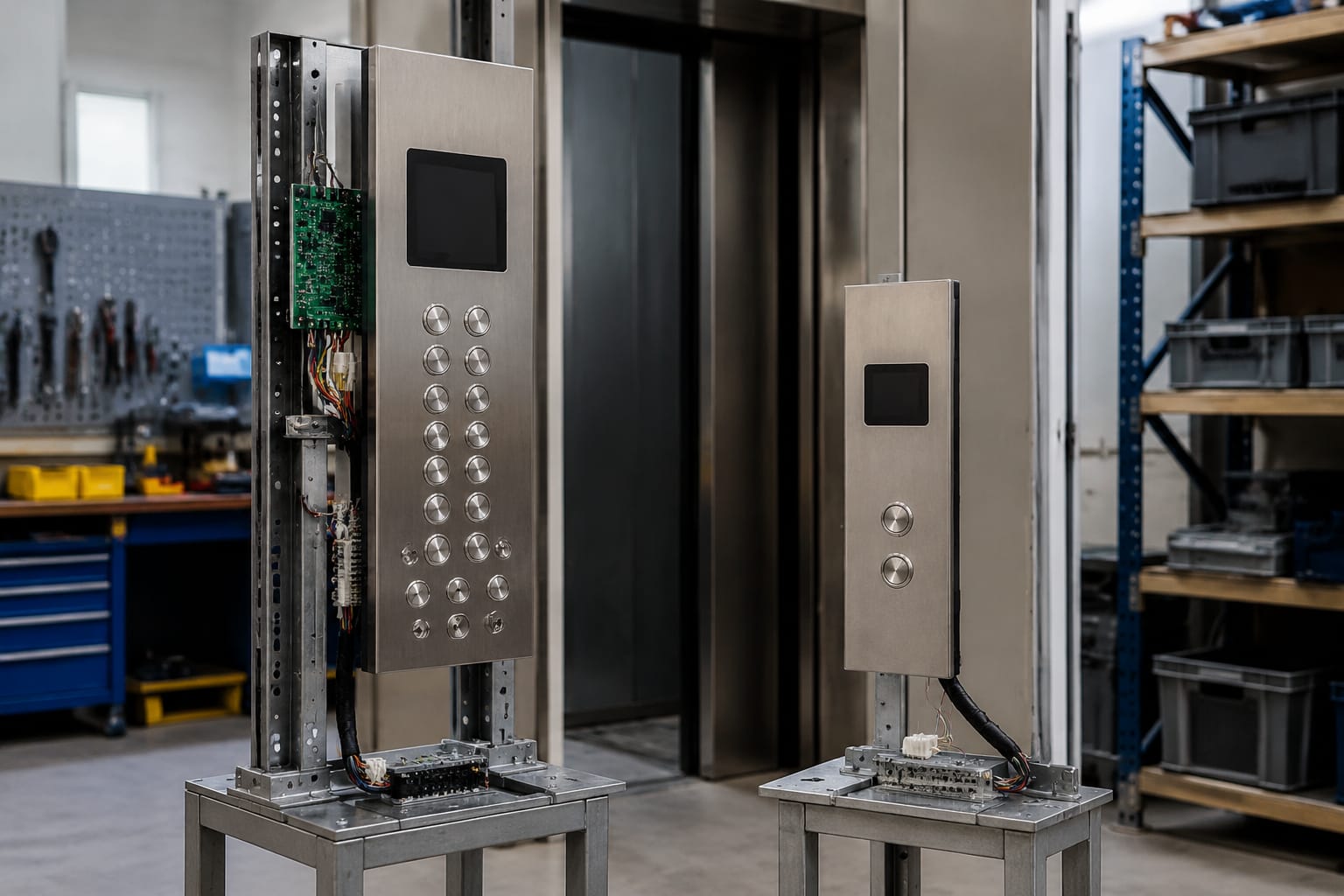

COP et LOP expliqués

Le COP (Car Operating Panel) est le panneau de commande situé dans la cabine. Il permet au passager de choisir un étage et d’utiliser certaines fonctions liées au trajet ou à la sécurité. C’est le panneau que l’on désigne généralement par « panneau de boutons d’ascenseur » lorsqu’on parle de l’intérieur de la cabine.

Le LOP (Landing Operating Panel) est installé au palier, près de la porte. Son rôle principal est d’enregistrer un appel en montée, en descente, ou dans les deux sens selon la configuration du bâtiment. Il peut également intégrer un indicateur de position, une flèche de sens et parfois un écran LCD.

La distinction est essentielle à l’approvisionnement. Un COP peut avoir 10, 16 ou davantage de boutons selon le nombre d’arrêts, alors qu’un LOP à deux boutons n’est pas automatiquement universel. Sa carte, son type de signal et son raccordement doivent être compatibles avec l’installation.

Dans les bâtiments à trafic important, les LOP peuvent être intégrés à un système de répartition des destinations. Dans ce cas, l’usager sélectionne l’étage au palier plutôt que dans la cabine. Le COP conserve alors des fonctions de sécurité et de commande spécifiques, mais peut comporter moins de boutons d’étages.

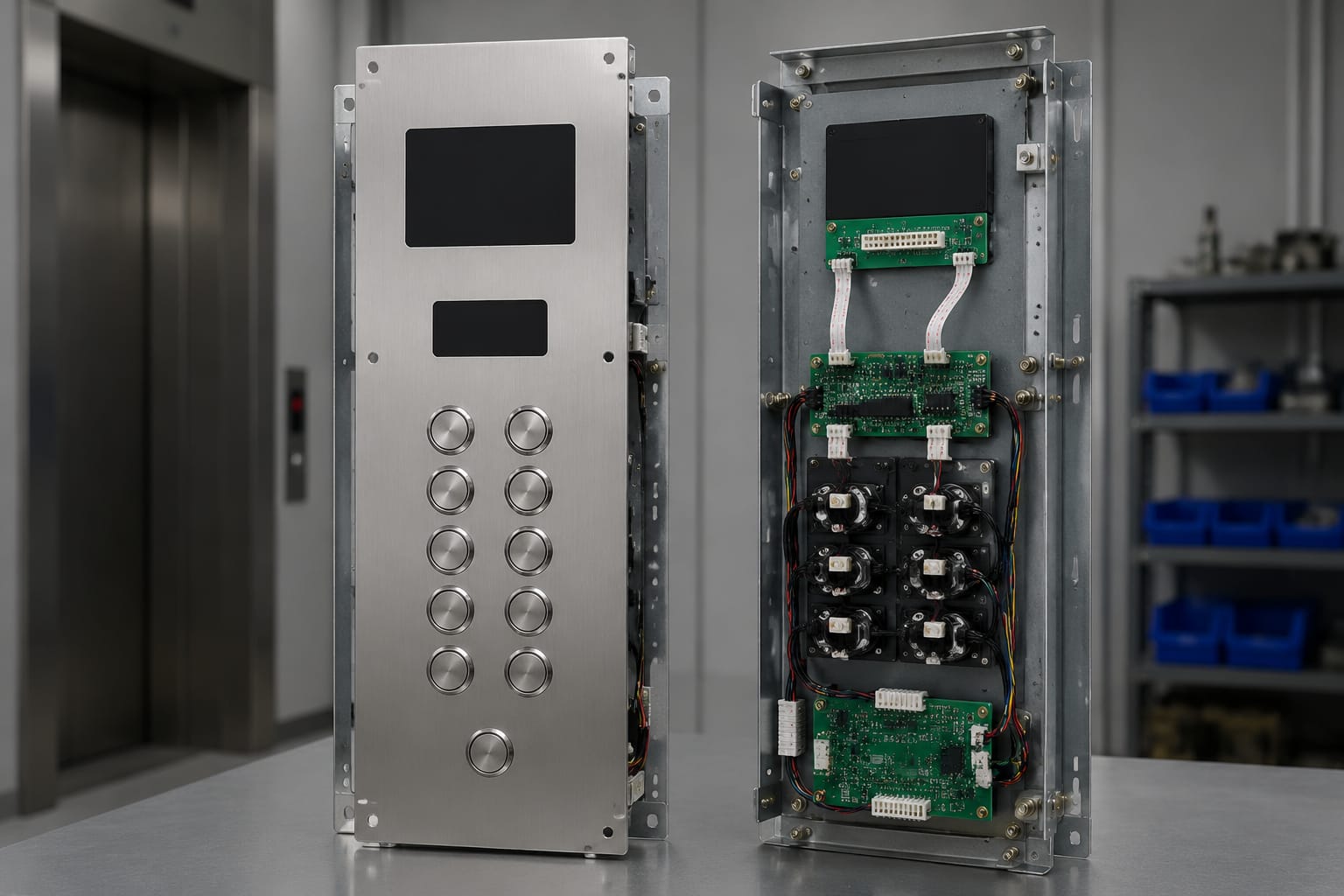

Pièces à l’intérieur d’un panneau de boutons d’ascenseur

Un panneau d’ascenseur est un ensemble électromécanique et électronique. Remplacer seulement la façade alors que la carte ou le faisceau est défaillant ne résout pas nécessairement la panne. À l’inverse, une carte fonctionnelle peut être conservée si seuls les boutons ou la face avant sont usés.

Les composants courants sont les suivants :

• Façade ou plaque frontale : support visible qui reçoit les découpes, les inscriptions et les dispositifs de commande.
• Boutons poussoirs : commandes mécaniques, capacitives ou tactiles selon le modèle.
• Modules lumineux : LED, anneaux lumineux ou fenêtres éclairées pour confirmer l’enregistrement d’un appel.
• Indicateur de position : affiche l’étage, parfois la direction de déplacement et des pictogrammes.
• Carte électronique : distribue les signaux des boutons et de l’affichage vers le contrôleur ou le réseau du système.
• Câble plat, faisceau ou câble de liaison : relie le panneau à la boîte de commande de cabine, au boîtier de palier ou au contrôleur.
• Connecteurs : assurent l’interface électrique et mécanique entre le panneau et le câblage.
• Étiquettes et gravures : chiffres, braille, flèches, symboles de porte, alarme et informations de service.
• Éléments de fixation : vis, goujons, cadre, supports arrière et parfois serrure d’accès.

Une panne doit être localisée avant de commander. Par exemple, un seul bouton qui ne s’allume plus peut provenir du module LED, de son contact, de sa connexion ou de la sortie correspondante sur la carte. Si plusieurs boutons cessent de répondre en même temps, il faut examiner l’alimentation, le câble commun, le connecteur et la carte avant d’accuser chaque bouton.

Pour les remplacements portant sur l’électronique de commande, les acheteurs peuvent comparer les caractéristiques des cartes et boutons de panneau de commande d’ascenseur avec les références relevées sur site. La description commerciale ne remplace toutefois pas la validation technique de la référence, des brochages et du système concerné.

Configurations de boutons et d’affichages

La configuration d’un COP dépend d’abord du nombre de niveaux desservis. Elle doit aussi prendre en compte les sous-sols, étages techniques, accès réservés, toit, zones de service et fonctions propres à la cabine. Le schéma de numérotation doit rester cohérent avec la signalétique réelle du bâtiment.

Boutons de cabine

Un COP standard comporte habituellement :

• un bouton par étage desservi ;
• une commande d’ouverture de porte ;
• une commande de fermeture de porte ;
• une alarme ou un appel d’urgence ;
• éventuellement une commande de ventilation, de lumière, de clé ou de priorité.

Dans une cabine accessible au public, les boutons doivent être faciles à différencier au toucher et visuellement. Des chiffres contrastés, une confirmation lumineuse nette et des symboles compréhensibles réduisent les erreurs d’utilisation. Les marquages en braille ou en relief doivent correspondre exactement à l’étage ou à la fonction indiquée.

Boutons de palier

Le LOP peut être configuré de trois manières principales :

• Appel unique : fréquent aux terminus ou lorsqu’une seule direction est disponible.
• Montée et descente : deux boutons distincts, nécessaires lorsque la cabine peut être appelée dans les deux sens.
• Sélection de destination : clavier, écran tactile ou dispositif numérique qui enregistre l’étage demandé avant l’arrivée de la cabine.

Lorsqu’un LOP à deux flèches est remplacé, il faut vérifier si le sens est géré par deux contacts indépendants, par une carte adressable ou par un protocole de communication. Inverser les fils ou sélectionner un module à logique différente peut provoquer une indication erronée ou un appel non pris en compte.

Afficheurs et indicateurs

Les affichages les plus fréquents sont les segments LED, les matrices à points, les indicateurs à flèches et les écrans LCD. Leur remplacement impose de vérifier :

• le type d’affichage et les dimensions de l’ouverture ;
• la couleur et le format attendus ;
• le mode de transmission du signal ;
• la tension d’alimentation ;
• la référence de la carte ou du module ;
• la position des connecteurs et leur brochage.

Un panneau LCD d’appel peut apporter une lecture plus claire des étages et des directions, mais son intégration dépend du contrôleur et du câblage. Les panneaux LCD d’appel extérieur pour ascenseur doivent donc être sélectionnés selon l’architecture de l’installation, et non seulement selon le format de l’écran.

Matériaux et dimensions de la façade

La façade protège les composants, structure le panneau et participe à la durabilité de l’ensemble. Dans les cabines et paliers exposés à des usages fréquents, elle doit résister aux chocs ordinaires, aux produits de nettoyage compatibles et aux manipulations répétées.

L’acier inoxydable est couramment choisi pour sa résistance et son aspect sobre. L’acier peint, l’aluminium, le verre traité ou certains matériaux composites peuvent aussi être employés selon le design et le niveau de protection recherché. Le choix doit rester compatible avec les contraintes de fixation et de maintenance.

Avant de remplacer une façade, relever au minimum :

• hauteur, largeur et épaisseur de la plaque ;
• position des vis, goujons ou pattes de fixation ;
• dimensions de la réservation dans la paroi ;
• nombre, diamètre et entraxe des découpes de boutons ;
• taille des ouvertures destinées à l’afficheur, à l’interphone ou au lecteur ;
• emplacement de la serrure, du haut-parleur, du microphone et de la plaque signalétique ;
• rayon ou forme des angles, lorsque la façade s’insère dans un cadre existant.

Une différence de quelques millimètres peut empêcher l’assemblage, révéler un jour sur la paroi ou forcer les câbles derrière le panneau. Il est recommandé de prendre des photos perpendiculaires avec une règle visible, puis d’établir un croquis coté. Pour une façade sur mesure, ce relevé est plus utile qu’une photo générale de la cabine.

Le matériau seul ne permet pas de juger la qualité d’un remplacement. L’alignement des découpes, l’accessibilité des fixations, la protection des bords et la possibilité de démonter le panneau pour intervenir sur les composants sont tout aussi importants.

Correspondance de la carte, du câble et des connecteurs

La compatibilité électrique est le point le plus sensible d’un panneau de boutons d’ascenseur. Deux panneaux ayant la même apparence peuvent être incompatibles parce que l’un utilise des entrées individuelles et l’autre une communication en bus, ou parce que leurs connecteurs possèdent un brochage différent.

Ce qu’il faut confirmer avant commande

Réunir les informations suivantes :

1. La marque, le modèle et la référence présents sur le panneau, la carte et le contrôleur.
2. Le type de panneau : COP, LOP, indicateur seul ou système de destination.
3. Le nombre de boutons, de voyants et d’afficheurs.
4. La tension indiquée sur les composants, lorsqu’elle est visible.
5. Le nombre de broches du connecteur, sa forme et son détrompeur.
6. La référence du câble et son nombre de conducteurs.
7. Les photos nettes de l’avant, de l’arrière, de la carte et des étiquettes.
8. Le schéma de câblage existant ou un repérage fil par fil réalisé par un technicien qualifié.

Ne présumez pas qu’un connecteur à 10 broches est interchangeable avec tout autre connecteur à 10 broches. Le format mécanique, l’ordre des broches, le calibre des fils et la fonction de chaque voie peuvent différer. Une adaptation non documentée peut endommager une carte, désactiver une fonction de sécurité ou rendre le diagnostic futur difficile.

Lorsqu’un câble de liaison est à remplacer, contrôlez sa longueur utile, ses deux connecteurs, le verrouillage, le nombre de conducteurs et le repérage des broches. Une liaison 10 broches pour panneau LOP ou COP peut correspondre à certains montages, mais sa compatibilité doit être établie avec la référence du système et le câblage en place.

Erreurs fréquentes de compatibilité

Les erreurs les plus coûteuses ne concernent pas toujours le bouton lui-même. Elles incluent notamment :

• commander une façade complète sans vérifier l’arrière et les fixations ;
• remplacer une carte par une version visuellement proche, mais à protocole différent ;
• recopier un nombre de broches sans confirmer l’ordre des signaux ;
• réutiliser un faisceau dont l’isolant, les contacts ou le verrouillage sont endommagés ;
• modifier le câblage sans schéma, sans étiquetage ou sans essai structuré ;
• oublier les fonctions spéciales, comme l’accès à clé, le service incendie ou la communication d’urgence.

Pour les importateurs et distributeurs, constituer un dossier de compatibilité par référence réduit les erreurs de réapprovisionnement. Il peut contenir les photos, dimensions, codes produit, brochages, versions de carte et applications connues. Cette discipline est particulièrement utile lorsque les pièces d’un même bâtiment ont été remplacées à différentes périodes.

Accessibilité et commandes d’urgence

Les commandes d’un ascenseur doivent être lisibles, identifiables et utilisables par le plus grand nombre de passagers. Les exigences précises peuvent varier selon le projet, le bâtiment et les règles applicables. Il convient donc de vérifier les prescriptions locales, le cahier des charges et toute norme contractuelle avant une rénovation.

Un panneau accessible prévoit généralement des boutons suffisamment distincts, des repères tactiles, un contraste visuel adapté et un positionnement atteignable. Les chiffres en relief ou en braille ne doivent pas être ajoutés comme simple décoration : ils doivent correspondre sans ambiguïté aux boutons et à l’orientation du panneau.

Les commandes d’urgence exigent une attention particulière. Elles peuvent inclure une alarme, un dispositif de communication bidirectionnelle, un bouton d’arrêt selon la configuration autorisée, des voyants et des instructions. Ces éléments ne doivent pas être remplacés par des composants non vérifiés ni déplacés pour améliorer seulement l’esthétique de la façade.

Après toute intervention, vérifiez séparément :

• l’enregistrement de l’alarme ;
• la réponse du dispositif de communication ;
• la lisibilité des indications ;
• le fonctionnement des boutons de porte ;
• les confirmations lumineuses ;
• les commandes réservées ou sécurisées ;
• l’absence d’arête, de bouton coincé ou de façade mobile.

Les interventions sur les circuits de sécurité, les dispositifs d’urgence ou le contrôleur doivent être réalisées et validées par du personnel compétent selon les exigences applicables au site.

Options de personnalisation et de modernisation

La modernisation d’un COP ou d’un LOP peut améliorer la lisibilité, simplifier l’entretien et harmoniser la cabine avec le bâtiment. Elle ne doit cependant pas réduire la fiabilité en ajoutant des composants incompatibles ou difficiles à maintenir localement.

Les options possibles comprennent :

• remplacement de boutons usés par des modèles à confirmation lumineuse plus visible ;
• adoption d’une façade inox ou d’une finition cohérente avec la cabine ;
• mise à jour de l’indicateur d’étage ;
• ajout de marquages tactiles et de contrastes plus clairs ;
• intégration d’un lecteur de badge ou d’une commande à clé ;
• ajout d’un affichage de direction au palier ;
• regroupement des commandes dans une disposition plus lisible ;
• modernisation progressive de la carte et du câblage, lorsque le système le permet.

Une modernisation légère peut conserver la logique existante du contrôleur et se limiter aux éléments visibles. Cette approche réduit l’ampleur des travaux, mais elle dépend de l’état des cartes et des câbles existants. Une modernisation complète peut améliorer l’uniformité de l’ensemble, mais demande une étude de compatibilité plus poussée, des essais plus complets et parfois des modifications du contrôleur.

Avant de choisir, il est utile de classer les besoins en trois groupes : composants défaillants à remplacer, éléments d’accessibilité à corriger et améliorations esthétiques facultatives. Cette hiérarchisation évite d’engager un projet de grande ampleur lorsqu’un remplacement ciblé suffit, ou de commander une simple façade alors que l’électronique est en fin de vie.

Kelevator fournit des pièces de rechange multi-marques aux importateurs, distributeurs, entreprises de maintenance, équipes de modernisation et acheteurs OEM. Pour une demande technique, un dossier contenant les références, dimensions, photos et exigences fonctionnelles permettra une comparaison plus fiable des pièces envisagées.

Essais du panneau et mise en service

Un panneau installé ne doit pas être considéré comme opérationnel dès que les boutons s’allument. La mise en service doit confirmer le bon fonctionnement des commandes, des affichages et des interfaces avec le système d’ascenseur.

Contrôles avant mise sous tension

Avant d’alimenter le panneau :

• vérifier que la façade est correctement fixée et ne pince aucun câble ;
• comparer les connecteurs avec les repères documentés ;
• contrôler l’absence de fil dénudé, de broche tordue ou de verrouillage incomplet ;
• vérifier que chaque bouton correspond à l’étiquette et à l’étage attendu ;
• confirmer que les câbles disposent d’un cheminement sans traction excessive ;
• s’assurer que les accès de maintenance restent possibles.

Essais fonctionnels

Les essais doivent couvrir toutes les commandes concernées, pas seulement quelques étages. Pour un COP, testez chaque bouton d’étage, les boutons de porte, les voyants, l’indicateur, l’alarme et les commandes spéciales. Pour un LOP, testez les appels dans chaque direction disponible, la confirmation lumineuse, l’indication de position et la réponse de la cabine.

Observez aussi les défauts intermittents : bouton qui répond une fois sur deux, éclairage qui disparaît à la vibration, affichage incomplet ou connecteur qui se desserre lorsque le panneau est remis en place. Ces défauts peuvent ne pas apparaître lors d’un contrôle visuel statique.

Enfin, consignez la référence des pièces installées, la date d’intervention, les modifications de câblage et les résultats des essais. Cette trace facilite les futures opérations de maintenance, surtout lorsque plusieurs cabines ou plusieurs paliers utilisent des variantes de panneaux.

Questions fréquentes

Peut-on remplacer seulement les boutons d’un COP ?

Oui, si la façade, la carte et le câblage sont en bon état et si les nouveaux boutons sont électriquement et mécaniquement compatibles. Vérifiez le diamètre de montage, la profondeur disponible, le type de contact, l’éclairage et les connecteurs.

Un LOP universel peut-il fonctionner sur n’importe quel ascenseur ?

Non. Même un LOP simple doit être compatible avec le mode d’appel, la tension, la carte, le câble et le contrôleur. Un panneau universel en apparence peut nécessiter une adaptation qui n’est pas appropriée pour toutes les installations.

Quelles informations faut-il envoyer pour identifier une pièce ?

Préparez la référence de la pièce existante, des photos avant et arrière, les dimensions, le nombre de boutons, les références de carte et de câble, ainsi que les photos des connecteurs. Indiquez aussi la fonction recherchée et toute panne observée.

Le bon panneau de boutons d’ascenseur est celui qui correspond simultanément aux fonctions du bâtiment, aux dimensions physiques et à l’architecture électrique de l’installation. Avant tout remplacement, constituez un relevé technique complet et faites valider les éléments critiques de compatibilité par l’équipe de maintenance ou d’approvisionnement concernée.
