Le remplacement d’un bouton d’ascenseur ne consiste pas seulement à choisir le même chiffre ou la même couleur. La pièce doit correspondre au diamètre de perçage, au mode de fixation, à la tension, à l’éclairage, au connecteur et au système de commande installé. Un bouton visuellement proche peut ne pas fonctionner, endommager une carte ou empêcher le panneau de revenir en service.
Pour une opération fiable, le technicien doit d’abord isoler la cause de la panne, relever les caractéristiques de la pièce existante et effectuer un essai complet après remontage. Cette méthode réduit les erreurs de commande, les retours de matériel et les immobilisations évitables.
Quand un bouton d’ascenseur doit être remplacé
Un bouton ne doit pas être remplacé systématiquement au premier défaut d’appel. Il faut toutefois intervenir lorsqu’un problème mécanique, électrique ou visuel compromet l’usage normal de l’ascenseur.
Les signes les plus fréquents sont les suivants :
- le bouton reste enfoncé, se bloque ou ne revient pas à sa position normale ;
- la pression ne déclenche aucune demande d’étage ou d’ouverture de porte ;
- l’éclairage permanent, la confirmation d’appel ou le rétroéclairage ne fonctionne plus ;
- le symbole, le chiffre ou le marquage est effacé et réduit la lisibilité ;
- la face du bouton est fissurée, desserrée ou présente des bords pouvant blesser l’usager ;
- le bouton répond de manière intermittente selon la pression ou les vibrations ;
- plusieurs boutons du même panneau montrent des défauts similaires.
Une panne isolée peut justifier le remplacement d’un seul bouton. En revanche, des défauts répétés sur une colonne, une rangée ou l’ensemble du panneau peuvent signaler une carte de boutons, un connecteur, une alimentation ou un problème d’humidité. Dans ce cas, commander des boutons sans diagnostic préalable risque de ne pas résoudre la panne.
Dans les recherches d’approvisionnement international, l’expression elevator buttons replacement désigne généralement le remplacement de boutons d’ascenseur. Pour un acheteur B2B, la bonne question n’est donc pas seulement « quel bouton commander ? », mais « quelle référence peut être montée et reconnue sans modifier le système ? ».
Diagnostiquer le bouton, la carte ou le câblage
Avant de démonter le bouton, consignez le défaut observé : absence totale de réponse, fonctionnement intermittent, défaut d’éclairage seulement ou activation erronée. Ce premier constat oriente les contrôles.
La procédure doit être menée par un personnel qualifié, avec l’installation mise en sécurité selon les procédures applicables sur le site. Une cabine ou un panneau ne doit pas être remis à disposition tant que les fonctions concernées n’ont pas été vérifiées.
Contrôles utiles avant de commander
Commencez par déterminer si le défaut suit le bouton ou reste sur la même position du panneau.
- Inspectez la face avant et l’arrière du bouton : fissure, ressort bloqué, broche tordue, humidité, trace de chauffe ou connecteur desserré.
- Vérifiez si le bouton produit un signal lorsqu’il est actionné, selon la méthode de contrôle adaptée au système.
- Contrôlez l’état du connecteur, du faisceau et des fils au voisinage du bouton.
- Comparez le comportement avec un bouton identique en bon état, sans modifier le câblage de façon improvisée.
- Si plusieurs commandes sont inactives, contrôlez la carte, l’alimentation et la liaison vers le contrôleur avant de conclure à une panne individuelle.
- Vérifiez si l’anomalie concerne seulement la lumière ou aussi la fonction d’appel.
Un bouton qui s’allume mais ne transmet pas la commande peut avoir un contact défaillant, une broche mal engagée ou un problème de carte. À l’inverse, un bouton qui commande bien l’étage mais reste sombre peut révéler un défaut d’éclairage, une mauvaise tension ou une polarité non compatible.
Pour les panneaux utilisant une électronique dédiée, la carte peut être le véritable élément à remplacer. Une carte de boutons de cabine d’ascenseur doit être comparée avec attention à la référence, aux connecteurs, au nombre d’entrées et à la logique de communication du système existant.
Ne pas confondre défaut d’usage et défaut du composant
Certains défauts proviennent de l’environnement : infiltration d’eau, produit de nettoyage inadapté, poussière conductrice, chocs répétés ou panneau mal fixé. Remplacer le bouton sans corriger la cause peut entraîner une nouvelle panne rapide.
Lorsque le bouton semble difficile à actionner, vérifiez également que la plaque de façade ne comprime pas le corps du bouton après serrage. Une pièce mécaniquement compatible en apparence peut être trop profonde, trop courte ou mal centrée dans son perçage.

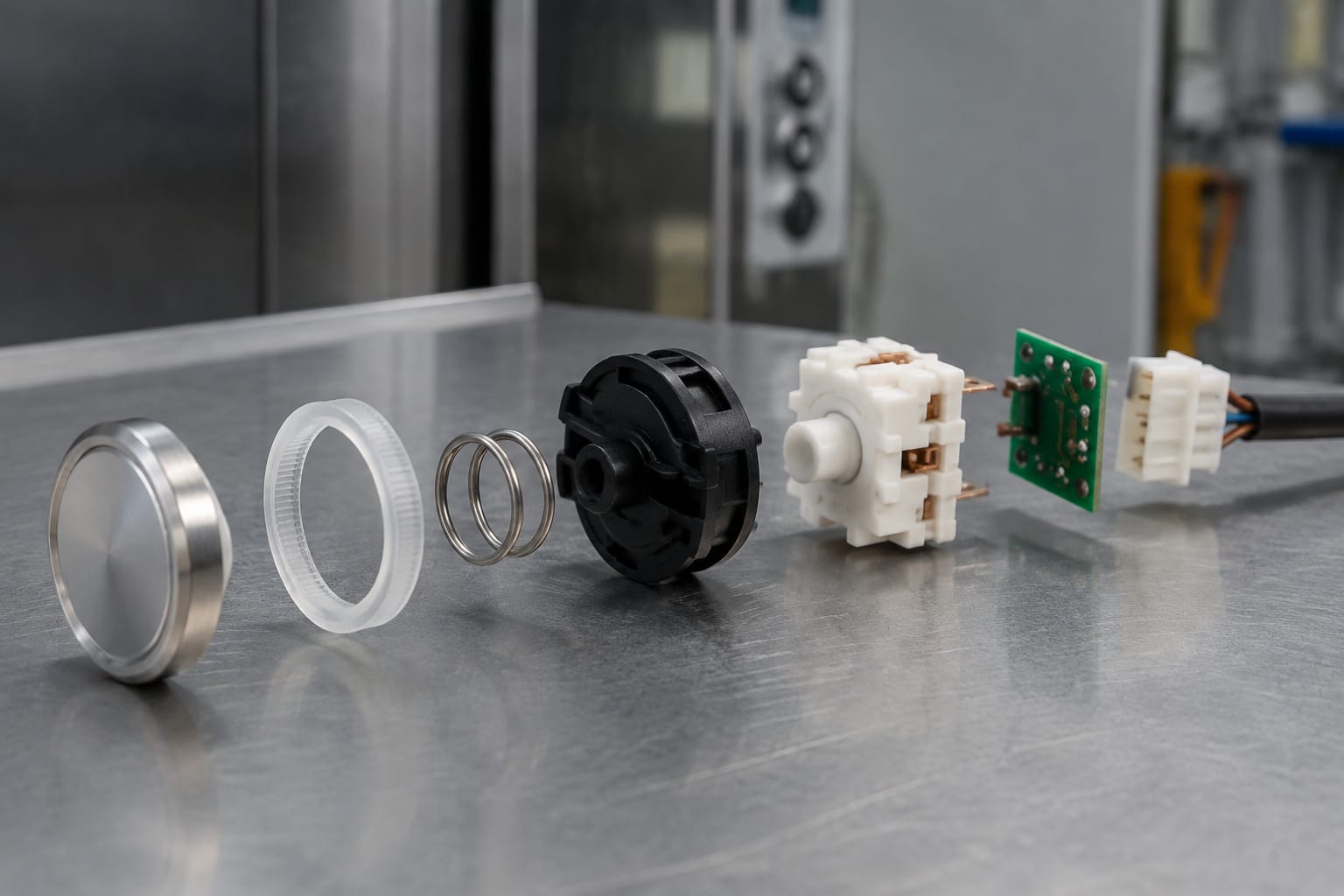

Relever les dimensions et le mode de fixation
La compatibilité mécanique est le premier filtre de sélection. La couleur, le pictogramme ou la marque visible ne suffisent pas pour identifier une pièce.
Avant toute demande de prix ou commande, relevez les éléments suivants :
| Élément à relever | Pourquoi il compte |
|---|---|
| Diamètre du trou du panneau | Il détermine si le corps du bouton peut entrer sans perçage ou jeu excessif. |
| Diamètre de la collerette | Il doit couvrir proprement le trou et correspondre au design du panneau. |
| Profondeur disponible derrière la plaque | Un bouton trop long peut toucher une carte, un faisceau ou une structure. |
| Épaisseur de la plaque | Elle influence le serrage et la tenue de la fixation. |
| Système de fixation | Écrou, clips, baïonnette, vis ou autre montage doivent correspondre. |
| Position des broches ou du connecteur | Elle conditionne le raccordement sans contrainte sur les fils. |
| Marquage et symbole | Le chiffre, la flèche, la cloche, l’alarme ou l’ouverture de porte doivent être corrects. |
Prenez des photos nettes de l’avant, de l’arrière, du connecteur et de l’étiquette éventuelle. Ajoutez une photo avec une règle ou un pied à coulisse lorsque la dimension n’est pas déjà lisible sur la pièce. Pour un achat en volume, un échantillon physique reste le moyen le plus sûr de valider la forme et le montage avant de commander une grande quantité.
Par exemple, un bouton à trou ouvert de 27 mm et quatre broches peut correspondre à certains panneaux, mais cette seule information ne confirme ni la fonction des broches ni la tension de l’éclairage. Consultez les caractéristiques de chaque bouton vert à quatre broches pour trou de 27 mm avant de l’associer à une installation existante.
Faire correspondre tension, éclairage et connecteur
Après le montage mécanique, la compatibilité électrique est déterminante. Deux boutons de même diamètre peuvent avoir des circuits internes très différents.
Vérifiez au minimum :
- la tension nominale admise par l’éclairage ;
- le type d’éclairage : LED, lampe ou autre solution intégrée ;
- la tension disponible sur le panneau ;
- la polarité lorsque le modèle la requiert ;
- le nombre de broches et leur fonction ;
- le type de connecteur, son détrompeur et son orientation ;
- la fonction du bouton : appel d’étage, commande de porte, alarme, clé, inspection ou autre ;
- la compatibilité avec la carte et le protocole du fabricant du système.
Un bouton lumineux peut comporter des bornes séparées pour le contact et pour l’éclairage. Un autre peut intégrer ces fonctions dans une connectique spécifique. Il ne faut jamais supposer que des broches en nombre identique ont le même ordre ou le même rôle.
Vérifier la logique du système
Dans un système classique, le bouton ferme ou ouvre un contact attendu par la carte. Dans d’autres installations, la carte lit une matrice, une adresse, un signal codé ou un module spécifique. Une substitution générique peut alors être impossible sans adaptation du panneau ou remplacement de la carte concernée.
Les cartes d’extension doivent notamment être validées par rapport au système de commande présent. Une carte d’extension pour système Monarch n’est pertinente que lorsque la configuration installée et ses interfaces correspondent réellement à cette famille de système.
Lorsque la référence d’origine n’est plus disponible, demandez au fournisseur une confirmation écrite des caractéristiques techniques de l’alternative. Fournissez les relevés, les photos et la référence de la carte plutôt que de vous appuyer sur une similitude visuelle.
Ce qui fait varier le coût du remplacement
Le coût d’un remplacement de bouton comprend rarement la seule pièce. Pour évaluer un budget réaliste, il faut séparer le prix du composant, le temps de diagnostic, la main-d’œuvre de démontage et de test, ainsi que les frais liés à l’approvisionnement.
Les principaux facteurs sont :
- la disponibilité de la référence d’origine ou d’un équivalent validé ;
- le type de bouton : simple, lumineux, gravé, à clé, à affichage ou doté d’une fonction spéciale ;
- le nombre de pièces à remplacer ;
- la nécessité de remplacer aussi une carte, un faisceau ou une plaque ;
- la complexité d’accès au panneau et les procédures de mise en sécurité ;
- les essais de fonctionnement requis avant la remise en service ;
- les coûts de transport, d’importation, de stockage et de gestion pour les achats B2B ;
- le besoin de conserver une finition homogène avec les autres boutons du panneau.
Il est préférable de ne pas comparer deux offres uniquement sur le prix unitaire. Une référence moins chère mais non documentée peut entraîner un second déplacement, une modification du panneau ou une incompatibilité avec le contrôleur. Pour les distributeurs et les équipes d’approvisionnement, la valeur d’une pièce dépend aussi de l’exactitude de son identification et de la cohérence des informations techniques fournies.
Pour les sites en RDC qui dépendent d’un approvisionnement importé, regrouper les besoins par type de panneau et prévoir quelques références de dépannage peut réduire les délais liés à une commande imprévue. Cette décision doit rester fondée sur l’historique des installations entretenues, sans immobiliser inutilement du stock sur des modèles trop spécifiques.

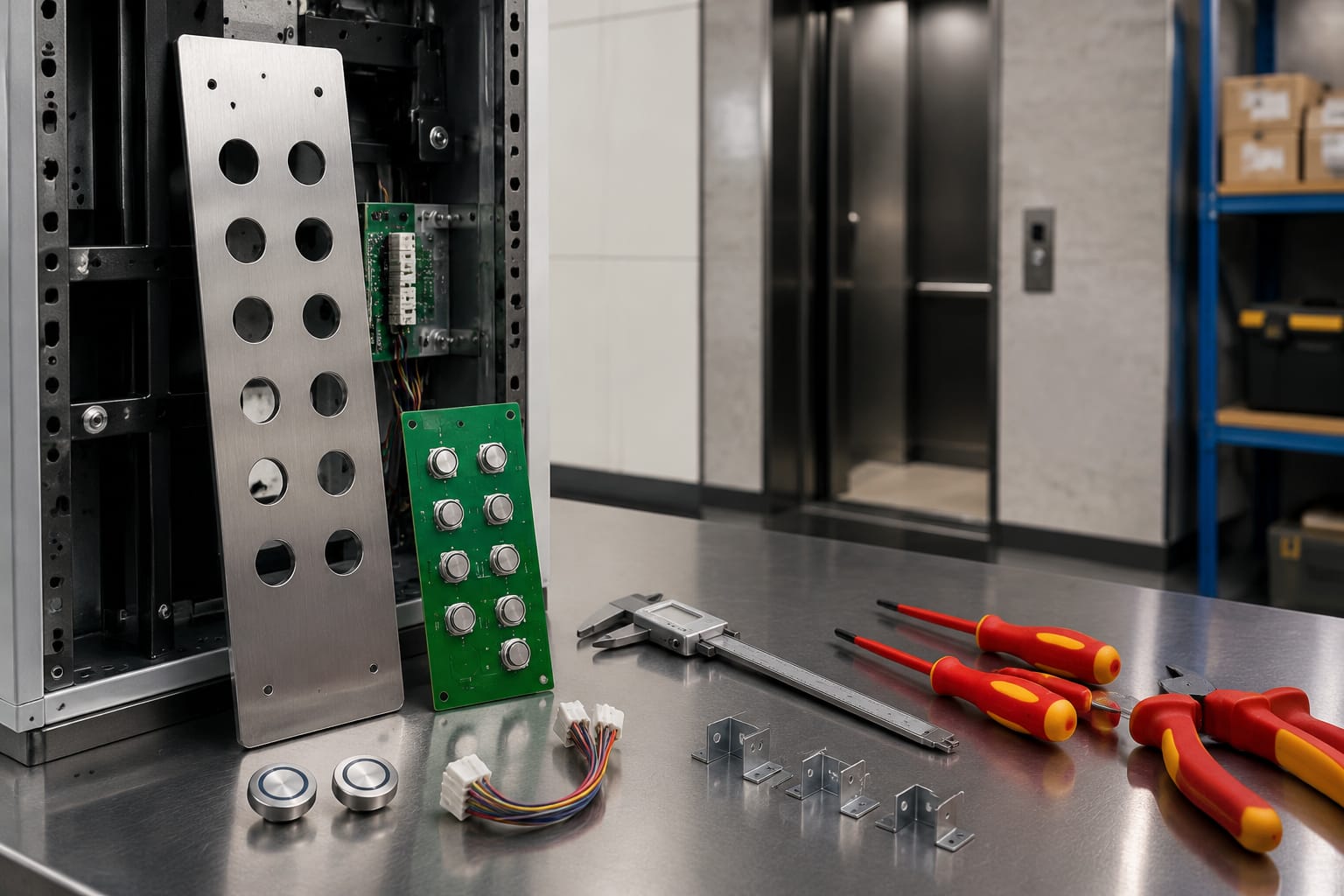

Remplacer un bouton individuel ou le panneau ?
Le remplacement à l’unité est généralement approprié lorsqu’un seul bouton est endommagé et que la même référence est disponible ou qu’un équivalent pleinement compatible a été validé. C’est souvent l’option la moins intrusive pour préserver le câblage, la façade et la carte existants.
Le remplacement du panneau, ou d’une partie plus large de celui-ci, mérite d’être étudié lorsque :
- plusieurs boutons présentent des pannes répétées ;
- les marquages sont très usés ou incohérents ;
- les boutons disponibles ne correspondent plus à l’esthétique ou aux dimensions existantes ;
- la carte des boutons est défaillante ou obsolète ;
- le câblage a été modifié à plusieurs reprises et devient difficile à maintenir ;
- une modernisation vise une meilleure lisibilité ou des commandes plus adaptées aux usagers.
| Option | Avantage principal | Point de vigilance |
|---|---|---|
| Remplacer un bouton | Intervention ciblée et faible impact sur le panneau | Risque de différence de teinte, de lumière ou de sensation tactile avec les boutons existants |
| Remplacer plusieurs boutons identiques | Uniformité visuelle et réduction de pannes liées à des pièces vieillissantes | Vérifier que les nouveaux modèles sont compatibles avec chaque position |
| Remplacer la carte de boutons | Peut résoudre plusieurs défauts de commande liés à l’électronique | Référence, connecteurs et configuration doivent être confirmés |
| Remplacer le panneau | Améliore la cohérence, la lisibilité et la maintenabilité | Coût et temps d’intervention plus élevés, avec validation complète du système |
Ne remplacez pas un panneau entier seulement parce qu’un bouton est indisponible. Comparez d’abord le coût global de l’adaptation, le risque technique, l’état des autres composants et l’objectif d’exploitation du bâtiment.
Essais fonctionnels et d’accessibilité
Une fois le bouton monté, le panneau doit être testé avant le retour normal à l’usage. L’essai ne se limite pas à constater que la lumière s’allume.
Contrôlez notamment :
- le bon positionnement et la tenue mécanique du bouton ;
- la course de pression et le retour du mécanisme ;
- l’enregistrement de la commande correcte ;
- l’indication lumineuse ou sonore attendue, lorsqu’elle existe ;
- l’absence de déclenchement d’une commande voisine ;
- le fonctionnement du bouton après plusieurs pressions ;
- la bonne fonction dans les conditions normales d’exploitation de la cabine.
Les boutons de sécurité, d’alarme, d’ouverture et de fermeture des portes exigent une vigilance renforcée, car leur rôle dépasse la sélection d’étage. Toute anomalie observée lors de l’essai doit être corrigée avant remise en service.
L’accessibilité doit également être préservée. Vérifiez que le chiffre ou le pictogramme est lisible, que le repère tactile ou en braille reste présent lorsque le panneau en est équipé, et que le bouton est correctement aligné avec les autres commandes. Une pièce compatible électriquement mais illisible ou incohérente peut dégrader l’usage de la cabine.
Erreurs fréquentes lors de la commande
Les erreurs d’approvisionnement proviennent souvent d’une identification incomplète de la pièce. Les éviter demande quelques informations simples mais précises.
Les erreurs les plus courantes sont :
- commander selon la couleur ou le diamètre seul ;
- utiliser une photo de face sans photo du dos ni du connecteur ;
- confondre le diamètre visible de la collerette avec le diamètre de perçage ;
- oublier de relever l’épaisseur de la plaque et la profondeur derrière le panneau ;
- supposer que toutes les LED utilisent la même tension ou polarité ;
- considérer qu’un bouton à quatre broches est automatiquement interchangeable avec un autre modèle à quatre broches ;
- commander un symbole incorrect, par exemple une flèche de porte au lieu d’un appel d’étage ;
- remplacer un bouton défaillant sans contrôler la carte ou le câblage ;
- négliger l’aspect des boutons restants sur un panneau ancien ;
- commander une quantité importante avant validation d’un échantillon sur l’installation concernée.
Préparez une fiche de commande par référence avec les dimensions, les photos, le type de fixation, le nombre de broches, la tension connue, la fonction, le marquage et le modèle de carte associé. Cette fiche facilite le travail entre techniciens, responsables maintenance, acheteurs et fournisseurs.
Pour les projets multi-marques, Kelevator fournit des pièces de rechange d’ascenseur destinées notamment aux importateurs, distributeurs, entreprises de maintenance et acheteurs OEM. Transmettre une identification technique complète permet de comparer une pièce existante avec une option adaptée, sans se limiter à son apparence.
Avant de lancer une commande, validez la référence sur un bouton ou un panneau représentatif, puis documentez le résultat des essais. Cette étape simple aide à sécuriser les achats ultérieurs et la remise en service des ascenseurs concernés.
