Boutons d’ascenseur : types, symboles et choix B2B

Les boutons d’ascenseur servent à deux fonctions distinctes : appeler la cabine depuis un palier et commander un déplacement ou une fonction depuis la cabine. Leur apparente simplicité cache toutefois des exigences précises de compatibilité mécanique, électrique et de communication avec le tableau de commande.

Pour remplacer un bouton d’ascenseur correctement, il faut identifier son emplacement, sa fonction, son diamètre et son mode de fixation, mais aussi sa tension, son éclairage, le type de contact et, pour les modèles électroniques, son interface avec la carte de boutons. Une référence visuellement proche n’est pas nécessairement interchangeable.

Boutons de commande en cabine et boutons d’appel au palier

Les boutons placés dans la cabine appartiennent au panneau de commande de cabine, souvent appelé COP (Car Operating Panel). Ils permettent au passager de sélectionner un étage et d’activer certaines fonctions : ouverture ou fermeture des portes, alarme, interphone ou arrêt d’urgence selon la configuration de l’ascenseur.

Les boutons situés au palier se trouvent sur le boîtier d’appel, parfois désigné LOP (Landing Operating Panel). Leur rôle est de signaler la direction souhaitée ou simplement de demander une cabine.

Boutons en cabine

Le bouton d’étage en cabine envoie une demande vers le contrôleur. Si les conditions de sécurité et la logique de manœuvre le permettent, le contrôleur enregistre l’appel et commande le trajet. Le voyant intégré ou le repère lumineux confirme généralement que la demande a été prise en compte.

Les commandes de cabine les plus fréquentes sont :

• Boutons numérotés pour les niveaux desservis.
• Bouton d’ouverture des portes.
• Bouton de fermeture des portes.
• Bouton d’alarme ou de demande de secours.
• Bouton de commande à clé pour un accès réservé, un service incendie ou une fonction particulière.
• Bouton de maintien de porte ou de service, dans certains immeubles.

Un bouton d’étage ne doit pas être choisi uniquement sur la base du chiffre affiché. La gravure, le relief, la couleur du voyant, le connecteur et la programmation éventuelle peuvent varier d’une installation à l’autre.

Boutons d’appel au palier

Au palier, le système peut utiliser un bouton unique ou deux boutons directionnels.

Un seul bouton est courant lorsque la cabine doit simplement être appelée à l’étage. Deux boutons, avec flèche vers le haut et flèche vers le bas, permettent d’indiquer la direction souhaitée. Cette information aide le contrôleur à organiser les appels, surtout dans les bâtiments à plusieurs arrêts ou comportant plusieurs cabines.

Le bouton de palier doit résister à un usage répété et à des conditions parfois plus exposées qu’en cabine : poussière, humidité, nettoyage fréquent, chocs ou manipulation brutale. Dans un environnement où la qualité de l’alimentation électrique peut varier, il est aussi utile de vérifier la sensibilité du circuit d’éclairage et de la carte associée.

Symboles courants des boutons d’ascenseur

Les symboles normalisent l’usage des commandes et limitent les erreurs, notamment pour les usagers qui ne lisent pas la langue affichée dans la cabine. Toutefois, leur forme exacte, leur éclairage et leur fonction peuvent différer selon la marque, le contrôleur et l’année de modernisation.

Les lettres peuvent désigner, par exemple, le rez-de-chaussée, le sous-sol, un parking ou un niveau technique. Il faut reproduire la nomenclature réelle du bâtiment. Remplacer un marquage “RDC” par “0” sans validation peut perturber les usagers et compliquer les consignes d’évacuation.

Les flèches d’appel ne sont pas des boutons universels. Leur taille, le diamètre de leur collerette, le type de lumière et l’orientation du connecteur peuvent varier. Il faut aussi distinguer une flèche utilisée comme voyant directionnel d’une flèche réellement pressable.

Conceptions mécaniques, tactiles et capacitives

Le choix entre un bouton mécanique, tactile ou capacitif dépend du panneau existant et du système de commande. Ces technologies ne se remplacent généralement pas directement sans modification du panneau, du câblage ou de l’électronique.

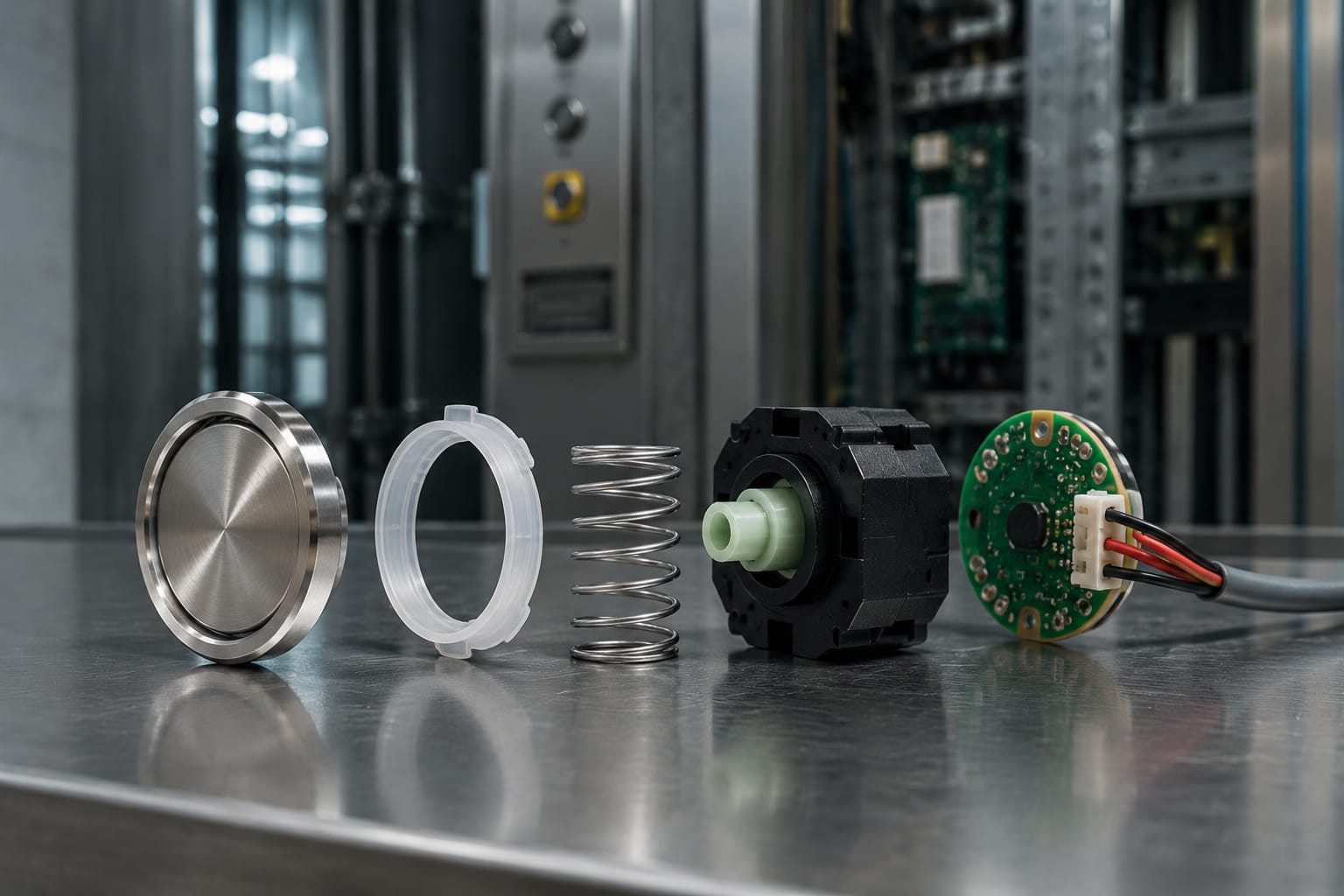

Boutons mécaniques à course

Le bouton mécanique possède une partie mobile. Une pression ferme actionne un microcontact, un contact à membrane ou un mécanisme intégré. Il est très courant dans les installations existantes grâce à son retour physique clair et à sa maintenance relativement directe.

Ses avantages sont une sensation de pression identifiable, une grande diversité de formats et une possibilité de diagnostic par continuité électrique. En contrepartie, l’usure des pièces mobiles, l’encrassement et le jeu mécanique peuvent provoquer des commandes intermittentes.

Boutons tactiles à membrane

Un bouton à membrane utilise une surface souple ou une couche conductrice qui ferme le circuit lorsqu’elle est pressée. Il peut convenir à des panneaux plats et faciles à nettoyer. Le retour tactile est souvent plus faible que sur un bouton mécanique.

Un défaut de membrane peut se manifester par une zone qui ne répond que lorsqu’elle est pressée à un endroit précis. Une membrane fissurée ou décollée ne doit pas être considérée comme un simple défaut esthétique : l’humidité et la poussière peuvent atteindre les pistes conductrices.

Boutons capacitifs

Le bouton capacitif détecte la proximité ou le toucher par variation de capacité électrique. Il n’a pas nécessairement de pièce mobile. Son aspect est souvent plus épuré, mais son intégration est plus dépendante de la carte électronique, de la mise à la terre, de l’alimentation et du logiciel du système.

Il ne faut pas remplacer un bouton capacitif par un modèle mécanique sans étude de modernisation. Les signaux, les supports, le panneau frontal et la logique de la carte peuvent être incompatibles. Des déclenchements erratiques peuvent aussi provenir d’un problème d’alimentation, de masse ou de sensibilité plutôt que de la surface tactile elle-même.

Éclairage, tension et retour de confirmation

L’éclairage d’un bouton apporte deux informations différentes : sa localisation et la confirmation que l’appel a été enregistré. Certains boutons sont éclairés en permanence, d’autres s’allument seulement après pression, changent de couleur selon l’état ou utilisent un anneau lumineux.

Les sources lumineuses courantes sont les LED et, sur des modèles plus anciens, d’autres technologies de lampes. Une LED est durable, mais elle n’élimine pas les pannes : résistance, alimentation, piste de carte, connecteur ou commande de sortie peuvent également être en cause.

Avant de commander un remplacement, contrôlez :

• La tension nominale du bouton ou de son éclairage.
• Le courant ou la puissance admissible lorsque cette information est disponible.
• Le type de courant : alternatif ou continu.
• Le nombre de fils, de bornes ou de broches.
• La fonction du voyant : localisation, appel enregistré, défaut ou indicateur directionnel.
• La couleur au repos et après activation.
• Le type de contact : normalement ouvert (NO), normalement fermé (NC) ou autre configuration.
• Le besoin éventuel d’une polarité correcte pour une LED.

Une tension identique ne suffit pas à valider un remplacement. Un bouton peut avoir la même alimentation mais une commande lumineuse séparée, une polarité précise ou un signal à faible niveau piloté par une carte. Il faut consulter le schéma de l’installation ou relever le câblage avant dépose.

Un éclairage faible ou instable ne signifie pas automatiquement que le bouton est défectueux. Vérifiez d’abord la tension présente aux bornes, l’état des connecteurs et la sortie de carte. Remplacer plusieurs boutons sans mesurer le circuit peut laisser la panne intacte.

Cartes de boutons et communication avec le panneau

Dans les installations simples, chaque bouton peut être raccordé séparément vers le contrôleur ou vers un bornier. Dans des systèmes plus récents ou modernisés, les boutons sont souvent reliés à une carte de boutons, elle-même connectée au contrôleur par un faisceau ou un bus de communication.

Cette architecture réduit le nombre de fils et facilite certaines fonctions d’affichage ou d’éclairage, mais elle augmente l’importance de la compatibilité électronique.

Rôle d’une carte de boutons

Une carte de boutons peut lire les pressions, piloter les LED, gérer des entrées de clé et transmettre les informations au contrôleur. Selon le système, un seul connecteur mal engagé, une nappe endommagée ou une carte mal référencée peut neutraliser plusieurs commandes à la fois.

Lorsqu’un ensemble de boutons ne répond plus, le diagnostic doit couvrir :

1. L’alimentation de la carte.
2. Les connecteurs et le verrouillage des prises.
3. L’état des nappes et faisceaux.
4. Les signaux d’entrée ou de communication.
5. La carte elle-même.
6. La configuration du contrôleur après intervention, si elle est requise.

Pour une réparation ciblée d’un panneau Mitsubishi, il est utile de comparer la référence, les connecteurs, les dimensions et les inscriptions de la [carte de boutons Mitsubishi pour ascenseur](/products/button-board-mitsubishi-elevator-parts-lift-accessories/) avec l’élément déposé. Le nom de la marque seul ne permet pas de conclure à la compatibilité.

De même, une [carte de boutons BD pour ascenseur Hyundai](/products/bd-push-button-board-hyunday-elevator-parts-lift-accessories/) doit être vérifiée par rapport à la référence exacte du panneau, aux broches, au circuit et au contrôleur concerné. Une carte ressemblante peut être affectée à une autre version de cabine ou à une autre logique de commande.

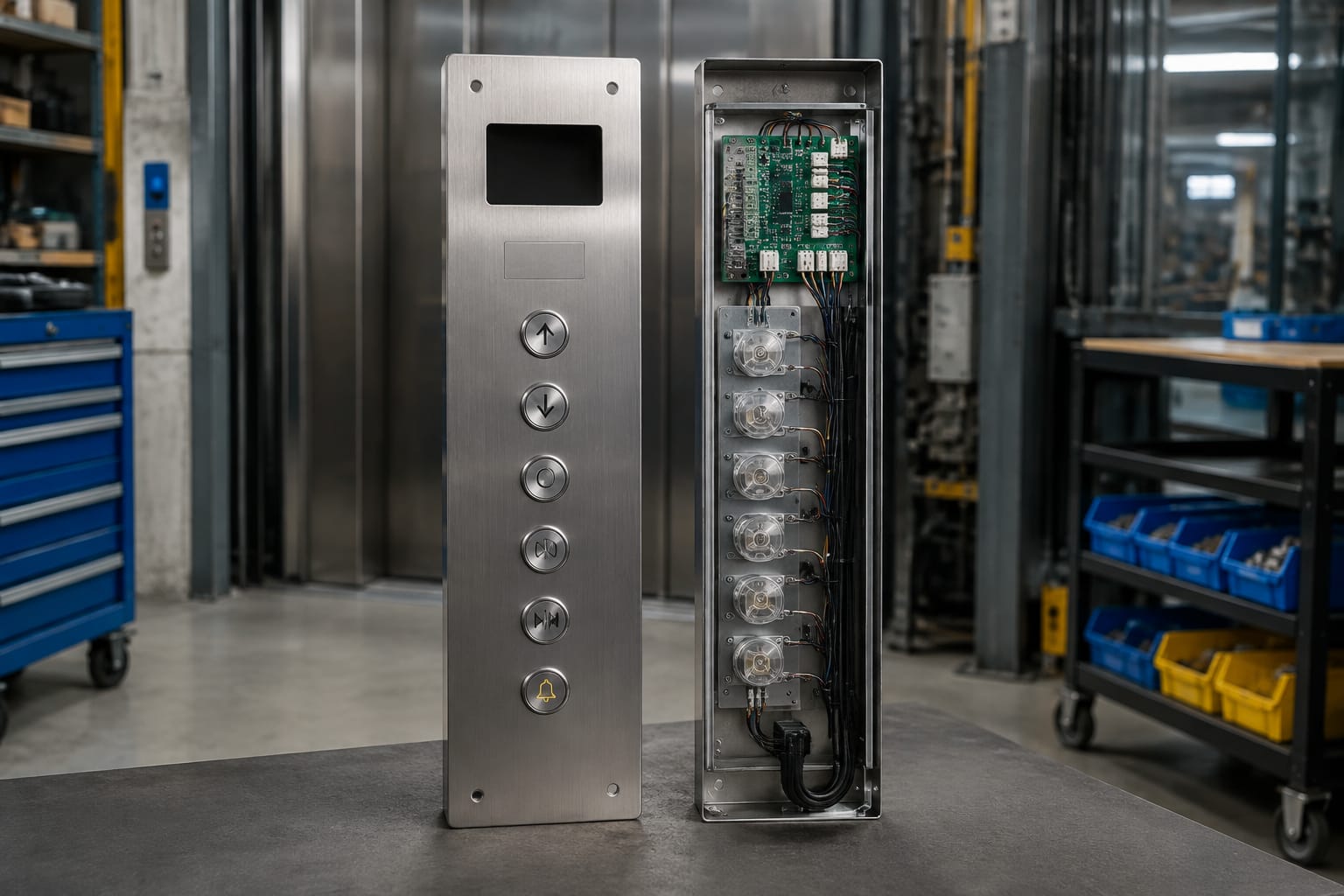

Ne pas confondre bouton, plaque et carte

Un panneau de commande comprend souvent plusieurs éléments remplaçables :

• La face avant ou plaque de finition.
• Le bouton et sa collerette.
• Le support de fixation.
• L’anneau lumineux ou le diffuseur.
• La carte électronique.
• Le faisceau, la nappe ou les connecteurs.

Commander seulement le bouton ne résout pas un problème de carte. À l’inverse, remplacer une carte complète alors que le défaut vient d’un microcontact ou d’un fil coupé augmente inutilement le coût et le temps d’arrêt.

Exigences d’accessibilité pour les boutons

Les boutons d’ascenseur doivent rester repérables, lisibles et utilisables par un large éventail de passagers. Les détails d’accessibilité dépendent du bâtiment, du pays, du cahier des charges et des règles applicables au projet. Ils doivent donc être validés pour chaque installation, particulièrement lors d’une modernisation.

Les points pratiques à examiner sont :

• Des chiffres et symboles suffisamment contrastés avec le fond.
• Un éclairage visible sans éblouissement excessif.
• Des repères tactiles et du braille lorsqu’ils sont prévus.
• Un bouton d’étage principal identifiable par un repère distinctif.
• Une hauteur et une disposition qui permettent l’usage depuis une position assise.
• Un retour perceptible après pression : course, clic, vibration ou changement lumineux selon le système.
• Un espace suffisant entre les commandes pour limiter les pressions accidentelles.

Le braille et le relief doivent correspondre au niveau effectivement desservi. Une incohérence entre le repère tactile, l’affichage et le déplacement réel présente un risque d’usage sérieux. Après toute intervention sur le panneau, testez toutes les commandes, y compris l’alarme, l’ouverture de porte et les appels de palier.

Symptômes courants de défaillance des boutons

Un bouton qui ne fonctionne pas n’est pas toujours la cause racine du problème. Le symptôme observé aide à isoler la zone à contrôler.

N’utilisez pas de produit abrasif, de liquide pénétrant ou de solvant non adapté sur un bouton installé. Ces produits peuvent altérer les inscriptions, les diffuseurs, les membranes et les contacts. Avant toute mesure ou intervention, mettez l’équipement hors tension selon la procédure de sécurité applicable et faites intervenir du personnel qualifié lorsque le circuit concerne la manœuvre de l’ascenseur.

Comment spécifier des boutons de remplacement

Une demande d’achat claire réduit le risque de recevoir une pièce incompatible. La meilleure méthode consiste à documenter l’élément avant démontage, puis à comparer les données relevées avec la fiche de la pièce proposée.

Informations à relever

Pour chaque bouton ou carte à remplacer, préparez :

• La marque, le modèle et la référence exacte, visibles sur la pièce si elles existent.
• Des photos nettes de la face avant, de l’arrière, des connecteurs et des étiquettes.
• L’emplacement : cabine, palier, étage concerné ou panneau auxiliaire.
• La fonction : étage, appel montant, appel descendant, porte, alarme ou clé.
• Le diamètre du bouton, les dimensions de la découpe et la profondeur disponible derrière la plaque.
• Le mode de fixation : écrou, clip, vis, support spécifique ou adhésif.
• Le nombre de bornes et leur repérage.
• La tension, la polarité et le type d’éclairage.
• Le symbole, le chiffre, la couleur, le braille et le relief requis.
• La référence de la carte, du contrôleur ou du panneau lorsque la pièce est électronique.
• La quantité nécessaire et l’objectif : remplacement ponctuel, stock de maintenance ou modernisation.

Pour les installations Otis utilisant un bouton blanc avec éclairage bleu, vérifiez notamment le montage, les bornes et la tension avant de comparer une [commande Otis blanche à lumière bleue](/products/push-button-white-blue-light-otis-elevator-parts-lift-accessories/). La couleur et la forme de la face ne confirment pas à elles seules l’équivalence fonctionnelle.

Erreurs d’approvisionnement à éviter

L’erreur la plus fréquente consiste à commander selon une photo générale ou selon la marque de l’ascenseur. Les fabricants peuvent employer plusieurs séries de boutons sur des équipements de générations différentes, et certaines cabines ont été modernisées avec des composants d’une autre marque.

Évitez également de :

• Confondre le diamètre apparent avec le diamètre de perçage.
• Négliger la profondeur derrière la plaque.
• Choisir une LED sans confirmer sa polarité et sa tension.
• Oublier le marquage tactile ou le braille.
• Commander un bouton isolé alors que la carte ou le faisceau est en défaut.
• Installer une pièce sans tester la fonction de sécurité concernée.
• Modifier le câblage d’une installation en service sans schéma ni qualification adaptée.

Kelevator fournit des pièces détachées d’ascenseur multimarques aux importateurs, distributeurs, entreprises de maintenance, équipes d’approvisionnement et acheteurs OEM. Pour une demande de pièce, transmettez les relevés techniques et les photos de la pièce déposée : cela permet d’évaluer la correspondance utile sans se limiter à l’apparence du bouton.

Questions fréquentes

Peut-on remplacer un bouton d’ascenseur par un modèle universel ?

Pas de manière automatique. Un modèle dit universel peut convenir à certains usages simples, mais il faut confirmer les dimensions, la fixation, le contact, la tension, l’éclairage et le câblage. Pour un panneau à carte ou à bus, la compatibilité doit être vérifiée plus largement.

Pourquoi le bouton s’allume-t-il mais la cabine ne part pas ?

Le voyant peut seulement confirmer que l’entrée du bouton est détectée. Le déplacement dépend ensuite de la logique du contrôleur, des appels prioritaires, des portes, des sécurités et de l’état de l’ascenseur. Il faut distinguer le fonctionnement du bouton de la cause qui empêche le départ.

Faut-il remplacer tous les boutons lorsqu’un seul est défaillant ?

Pas nécessairement. Un remplacement unitaire est pertinent lorsque la pièce est identifiée et que les autres boutons restent fiables. Un remplacement complet peut être justifié si la série est très usée, si les références deviennent difficiles à obtenir ou si le panneau doit être uniformisé dans le cadre d’une modernisation.

Quelles informations sont indispensables avant une commande B2B ?

La référence de la pièce, les photos, les dimensions, le type de connecteur, la tension, la fonction et la quantité sont les éléments minimums. Pour une carte ou un panneau électronique, ajoutez la référence du contrôleur et du faisceau concerné.

Avant de commander, relevez les caractéristiques électriques et mécaniques directement sur l’installation, puis faites vérifier la compatibilité par rapport à la référence complète de la pièce.
