Un elevator control panel, souvent appelé tableau ou armoire de manoeuvre d’ascenseur, pilote la marche de l’installation : déplacement de la cabine, portes, sécurité, signaux d’étage et communications. Lorsqu’il tombe en panne, le symptôme observé ne désigne pas automatiquement une carte défectueuse. Une alimentation instable, un circuit de sécurité ouvert, un connecteur mal enfiché ou un défaut de porte peut produire le même arrêt.
Avant de remplacer un tableau, une carte ou un module, il faut donc identifier la fonction concernée, lire les informations de défaut disponibles et contrôler la compatibilité électrique, logicielle et mécanique de la pièce. Cette démarche réduit les remplacements inutiles et facilite la remise en service.

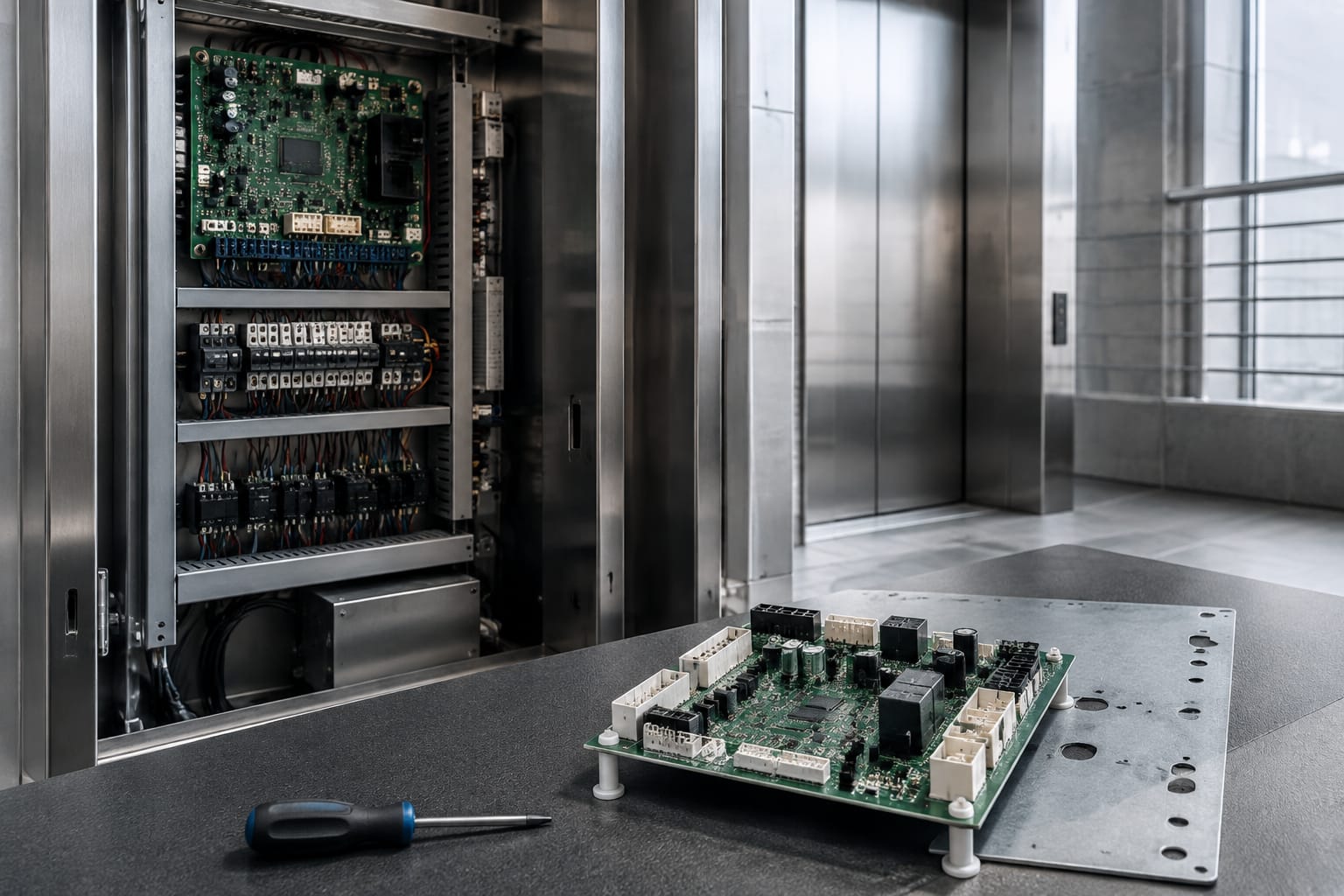

Ce que fait un tableau de commande d’ascenseur
Le tableau de commande reçoit les demandes des boutons de cabine et des paliers, vérifie les conditions de sécurité, puis commande le moteur, le frein, les portes et les indicateurs. Sur les installations modernes, il enregistre aussi les défauts et échange des données avec des cartes de cabine, des opérateurs de porte ou des systèmes de supervision.
Ses fonctions principales sont les suivantes :
- gérer les appels et sélectionner le sens de déplacement ;
- surveiller la position, la vitesse et les limites de course de la cabine ;
- autoriser ou interdire le mouvement selon la chaîne de sécurité ;
- commander l’ouverture et la fermeture des portes ;
- actionner le contacteur moteur et le frein, directement ou par l’intermédiaire d’un variateur ;
- alimenter les circuits de commande basse tension ;
- gérer l’alarme, l’interphone, l’éclairage de secours et, selon l’équipement, la communication à distance ;
- mémoriser des événements utiles au diagnostic.
L’armoire de manoeuvre ne travaille pas seule. Les capteurs en gaine, les serrures de portes palières, les contacts de cabine, le limiteur de vitesse, le parachute et les modules de porte font partie d’un ensemble. Un technicien doit traiter le code défaut comme une piste de recherche, pas comme une preuve suffisante pour commander une carte.

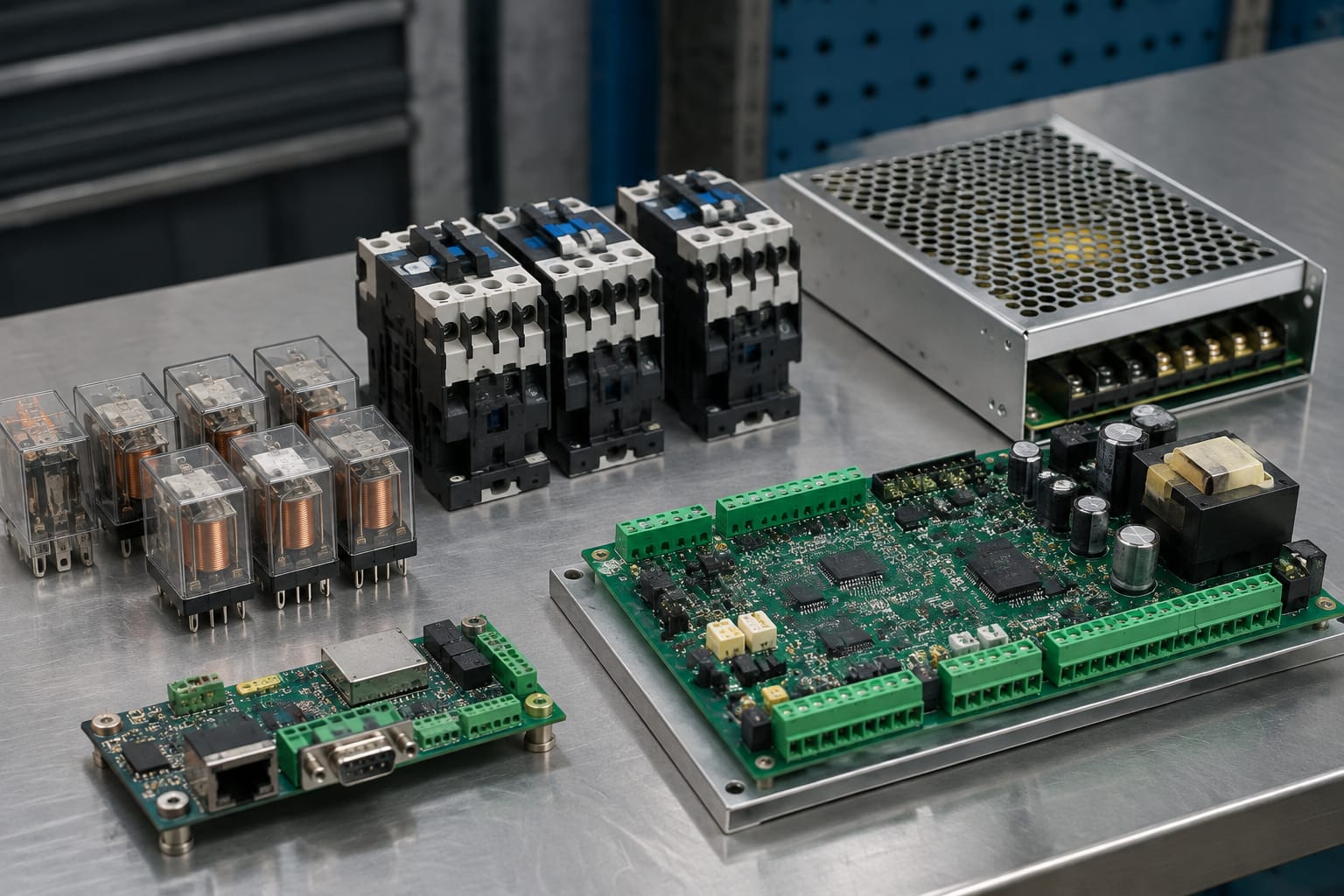

Cartes principales et composants d’alimentation
La composition exacte varie selon la marque, la génération et le type d’ascenseur. Toutefois, la plupart des tableaux de commande regroupent plusieurs fonctions identifiables.
Carte mère ou contrôleur principal
La carte mère exécute la logique de commande. Elle lit les entrées, interprète les signaux de sécurité, pilote les sorties et communique avec les autres cartes. Elle peut intégrer un affichage de diagnostic, des voyants d’état, des connecteurs de bus et une mémoire de paramètres.
Le remplacement d’un contrôleur principal demande une attention particulière. Une référence voisine peut avoir le même format physique tout en utilisant un micrologiciel, un brochage ou des paramètres incompatibles. Pour les besoins de comparaison, consultez les [cartes mères de commande d’ascenseur](/products/5400-elevator-control-motherboard-lift-accessories/) en vérifiant toujours la référence complète de la carte déposée.
Avant de conclure à une défaillance de la carte mère, contrôlez notamment :
- la présence de la tension d’entrée et des tensions régulées attendues ;
- l’état des fusibles et des protections ;
- les LED de fonctionnement, d’entrée et de communication ;
- les connecteurs, nappes et borniers ;
- les défauts remontés par les cartes périphériques ;
- l’absence de traces d’humidité, de surchauffe ou de corrosion.
Alimentation, transformateur et protections
L’alimentation transforme et stabilise l’énergie nécessaire aux circuits de commande. Elle peut fournir plusieurs tensions, par exemple pour la logique, les relais, les serrures, les capteurs et les accessoires de cabine. Une tension trop basse ou instable peut provoquer des redémarrages, des appels non enregistrés, des relais qui vibrent ou des défauts de communication intermittents.
Les contrôles doivent être effectués avec les procédures de sécurité appropriées et avec un appareil de mesure adapté. La valeur nominale inscrite sur une alimentation ne suffit pas : il faut vérifier son comportement sous charge et tenir compte du schéma du constructeur.
Un fusible remplacé sans recherche de la cause est une erreur fréquente. S’il fond à nouveau, il peut révéler un court-circuit, une bobine détériorée, une alimentation en défaut ou un câble endommagé. Le calibre, le type et le pouvoir de coupure doivent rester conformes à l’équipement d’origine.
Carte de porte et modules associés
Les portes représentent une source importante d’immobilisation. Selon l’architecture, le tableau principal dialogue avec une carte distincte qui gère l’opérateur de porte, les cellules, les contacts de fermeture et les commandes d’ouverture.
Des défauts de porte répétés ne signifient pas toujours que la carte est à remplacer. Examinez aussi les galets, courroies, serrures, contacts, câbles souples, réglages mécaniques et obstacles sur le seuil. Lorsqu’une carte spécifique est bien en cause, il faut confirmer l’opérateur, le modèle de porte et la version de la carte. Les [cartes de commande de porte Toshiba](/products/toshiba-elevator-door-control-panel-lift-door-parts/) illustrent le niveau de précision nécessaire pour identifier une pièce de porte.
Relais, contacteurs et circuits de sécurité
Les relais et contacteurs constituent l’interface entre la logique basse tension et des circuits de puissance ou de sécurité. Ils peuvent commander le moteur, le frein, l’éclairage ou certaines autorisations. Les contacts s’usent, s’encrassent, se collent ou perdent leur qualité de fermeture avec le temps et les manœuvres.
Un contacteur peut présenter une bobine alimentée sans que ses contacts de puissance ferment correctement. À l’inverse, un contact collé peut créer une condition dangereuse. L’inspection doit donc porter sur les commandes et sur le comportement réel des contacts, conformément à la procédure du fabricant.
La chaîne de sécurité regroupe des contacts montés en série. Elle surveille, selon la configuration, les portes palières, la porte cabine, l’arrêt d’urgence, le limiteur, le parachute et d’autres dispositifs. Si un seul contact est ouvert, le mouvement est empêché.
| Élément | Rôle | Symptômes possibles | Contrôles avant remplacement |
|---|---|---|---|
| Relais auxiliaire | Commutation d’un circuit de commande | Fonction intermittente, sortie absente | Tension de bobine, état et calibre des contacts |
| Contacteur moteur | Commande du circuit de puissance | Cabine immobile, bruit de collage, défaut moteur | Bobine, contacts de puissance, interverrouillage |
| Relais de frein | Libération ou maintien du frein | Cabine ne part pas ou arrêt brutal | Tension de commande, bobine, circuit de frein |
| Contact de sécurité | Autorisation de déplacement | Ascenseur bloqué, défaut de sécurité | Continuité, actionnement mécanique, câblage |
| Fusible ou disjoncteur | Protection des circuits | Alimentation absente ou coupures | Cause du déclenchement, calibre, circuit protégé |
Ne shuntez jamais un contact de sécurité pour maintenir l’ascenseur en service. Un pontage temporaire à des fins de diagnostic, lorsqu’il est admis par une procédure technique et réalisé par une personne compétente, doit être strictement maîtrisé, retiré immédiatement et suivi d’un essai complet. Dans tous les autres cas, il crée un risque pour les usagers et le personnel.
Cartes de communication et de phonie
Les cartes de communication assurent l’échange entre le contrôleur, la cabine, les afficheurs, les boutons, les modules de porte et parfois la télésurveillance. Elles utilisent des protocoles et connecteurs qui peuvent être propres à une génération de commande. La forme du connecteur ne garantit pas la compatibilité du signal.
La carte de phonie ou voix gère généralement l’alarme et l’interphone de cabine. Un défaut dans ce circuit peut laisser l’ascenseur opérationnel tout en supprimant une fonction essentielle de secours. Il doit être traité avec priorité selon les exigences applicables au site.
Avant de remplacer une carte de communication ou de phonie, vérifiez :
- l’alimentation de la carte ;
- le câble entre la cabine et l’armoire, y compris les conducteurs sollicités en mouvement ;
- les borniers, blindages et masses prévus ;
- les adresses, sélecteurs ou paramètres de réseau ;
- la version matérielle et logicielle ;
- la présence d’un défaut sur une autre carte qui perturbe le bus.
Pour identifier un module précis, comparez aussi l’étiquette complète, les révisions et les connecteurs. Les [cartes voix VCA-11-QD pour tableau d’ascenseur](/products/3300-3600-elevator-control-panel-voice-board-vca-11-qd-lift-parts/) doivent être sélectionnées à partir de ces données, et non sur la seule base d’une photo.
Symptômes courants d’une panne de tableau de commande
Un diagnostic utile commence par une description précise : à quel moment la panne apparaît-elle, sur quel palier, dans quel sens, après quel événement et avec quels voyants ou messages ?
Cabine complètement immobilisée
Une cabine arrêtée peut résulter d’une alimentation absente, d’un arrêt d’urgence actionné, d’une chaîne de sécurité ouverte, d’un défaut variateur, d’un contacteur ou d’un contrôleur. Relevez d’abord le code défaut, l’état des LED et la position de la cabine. Contrôlez ensuite les alimentations et la chaîne de sécurité dans l’ordre prescrit par le schéma.
Les appels sont enregistrés mais la cabine ne démarre pas
Ce symptôme indique que la logique reçoit probablement les appels, mais qu’une condition de mouvement manque. Les causes possibles incluent une porte non reconnue comme fermée, un frein non commandé, un défaut de contacteur, une autorisation de variateur absente ou un verrouillage de sécurité.
Portes qui ne ferment pas ou se rouvrent
Commencez par rechercher un obstacle, un défaut de réglage mécanique, une cellule ou un contact de porte. Vérifiez les entrées vues par le contrôleur avant d’incriminer la carte de porte. Un câblage de porte dégradé peut provoquer un défaut seulement lorsque la cabine se situe à certains étages ou se déplace.
Pannes intermittentes et redémarrages
Les défauts intermittents sont souvent liés à une alimentation dégradée, à une borne desserrée, à une nappe fatiguée, à l’humidité, à une surchauffe ou à des perturbations sur la ligne électrique. La carte peut être saine. Une inspection avec l’armoire hors tension, complétée par des mesures encadrées en fonctionnement, est plus fiable qu’un échange immédiat de composants.
Afficheurs, boutons ou communication indisponibles
Lorsqu’une partie seulement des équipements ne répond plus, cherchez le point commun : alimentation locale, bus, carte d’interface, câble voyageur ou adresse de module. Tester une carte connue compatible peut aider, mais uniquement après avoir protégé les paramètres et confirmé le brochage.
Contrôles de diagnostic avant un remplacement
Le remplacement doit être la conclusion d’un diagnostic documenté. Une méthode simple limite les erreurs de commande et permet de transmettre des informations utiles au fournisseur ou à l’équipe de maintenance.
- Mettez l’installation en sécurité et appliquez les procédures de consignation du site.
- Notez la marque, le modèle de contrôleur, les références complètes, les révisions, les codes défaut et l’état des voyants.
- Décrivez le symptôme : permanent ou intermittent, conditions d’apparition et éléments qui restent fonctionnels.
- Vérifiez l’alimentation amont, les fusibles, les tensions de sortie et les connexions visibles.
- Contrôlez la chaîne de sécurité et les entrées signalées par le contrôleur, sans contourner les protections.
- Isolez les sous-systèmes concernés : porte, cabine, gaine, moteur, frein, communication ou phonie.
- Consultez le schéma électrique, le manuel de maintenance et l’historique des défauts disponibles.
- Sauvegardez les paramètres, configurations et journaux lorsqu’ils peuvent être récupérés.
- Décidez du remplacement seulement après avoir exclu les causes externes plausibles.
Il est prudent de photographier l’implantation des connecteurs et d’étiqueter les câbles avant la dépose. Cela ne remplace pas le schéma, mais réduit les risques d’inversion au remontage. Ne manipulez une carte électronique qu’avec les précautions appropriées contre l’électricité statique et hors tension lorsque la procédure l’exige.
Compatibilité des cartes et connecteurs
Une pièce est compatible seulement si elle remplit la même fonction dans la même architecture. La compatibilité ne se limite ni à la marque ni à l’apparence extérieure.
| Point à confirmer | Pourquoi c’est important |
|---|---|
| Référence complète et révision | Deux révisions peuvent présenter des différences matérielles ou logicielles |
| Modèle de contrôleur et application | Une carte peut être réservée à une famille ou à une configuration donnée |
| Tensions et type d’alimentation | Une erreur peut endommager la carte ou empêcher son fonctionnement |
| Brochage et nombre de connecteurs | Un connecteur semblable peut attribuer des signaux différents aux broches |
| Version du logiciel ou firmware | Des versions incompatibles peuvent empêcher la communication |
| Paramétrage et adresse | La carte doit être reconnue correctement sur le réseau de l’ascenseur |
| Configuration de la cabine et des portes | Options, capteurs et interfaces peuvent différer sur un même modèle |
| État neuf, réparé ou reconditionné | Les conditions d’essai, de configuration et de traçabilité doivent être clarifiées |
Lors d’un achat pour stock ou pour importation, demandez les données qui permettent de contrôler ces points : photos recto-verso nettes, étiquette complète, référence des connecteurs, version, défaut constaté et environnement d’utilisation. Les équipes d’approvisionnement gagnent du temps en standardisant une fiche d’identification par pièce plutôt qu’en envoyant seulement le nom de marque.
Un remplacement par une carte d’occasion ou réparée peut être envisagé selon la politique de maintenance et les exigences du projet, mais l’acheteur doit connaître son état, sa configuration, les essais réalisés et les éventuelles limites de support. Une carte retirée d’une autre installation peut contenir des paramètres qui ne conviennent pas à la nouvelle cabine.
Mise en service de commandes réparées ou modernisées
Après réparation ou remplacement, la mise en service ne consiste pas seulement à remettre l’alimentation. Elle doit confirmer que toutes les fonctions concernées et tous les dispositifs de sécurité travaillent ensemble.
Avant la remise sous tension
Vérifiez que la carte est correctement fixée, que les connecteurs sont complètement engagés, que les borniers sont serrés selon les prescriptions applicables et que les câbles ne sont ni pincés ni soumis à une traction. Comparez le câblage avec la documentation et restaurez uniquement les paramètres validés pour cette installation.
Essais fonctionnels et de sécurité
Les essais doivent être réalisés par du personnel qualifié, conformément à la documentation constructeur, aux règles du site et aux exigences réglementaires applicables. Ils couvrent habituellement :
- l’initialisation sans défaut anormal ;
- les appels de cabine et de palier ;
- le nivelage et l’arrêt aux étages ;
- le fonctionnement des portes, cellules et serrures ;
- les signaux, afficheurs et boutons ;
- l’alarme et la phonie ;
- les fonctions de secours prévues ;
- les circuits de sécurité et les défauts simulables autorisés par la procédure.
Après un changement de carte principale ou une modernisation, surveillez le journal d’événements pendant les premiers cycles de fonctionnement. Les défauts intermittents, erreurs de communication et comportements de porte peuvent n’apparaître qu’après plusieurs trajets.
Quand envisager une modernisation complète
Le remplacement ponctuel d’une carte est pertinent si le reste du tableau est en bon état, documenté et maintenable. Une modernisation devient plus cohérente lorsque les cartes ne sont plus identifiables, que les pannes se multiplient, que les paramètres ne peuvent plus être sauvegardés ou que plusieurs sous-systèmes sont devenus incompatibles avec les besoins du bâtiment.
Il faut alors évaluer l’ensemble : contrôleur, câblage, interface de porte, dispositif de communication, capteurs, variateur éventuel et exigences de sécurité. Remplacer seulement la carte la plus visible dans une architecture obsolète peut déplacer le problème sans restaurer une exploitation fiable.
Questions fréquentes
Peut-on remplacer une carte de commande par une carte de même marque ?
Pas automatiquement. Confirmez la référence complète, la révision, le firmware, le brochage, les tensions, les paramètres et l’application prévue. Une carte de même marque peut servir à un autre modèle de tableau ou à une autre configuration de porte.
Comment savoir si la carte mère est réellement en panne ?
La conclusion doit s’appuyer sur les codes défaut, les alimentations, les LED, les entrées et sorties, la chaîne de sécurité, les connecteurs et la documentation technique. Une carte ne doit être déclarée défectueuse qu’après l’exclusion des causes externes pertinentes.
Faut-il reprogrammer un tableau après remplacement ?
Cela dépend du contrôleur et du type de carte. Certaines cartes sont prêtes à fonctionner dans une configuration identique ; d’autres nécessitent le chargement de paramètres, un réglage d’adresse, une mise à jour logicielle ou une procédure d’apprentissage. Vérifiez ce point avant l’achat.
Pourquoi un défaut de porte peut-il immobiliser tout l’ascenseur ?
La fermeture et le verrouillage des portes font partie des conditions nécessaires au mouvement. Si le contrôleur ne reçoit pas l’information correcte, il bloque le départ afin de préserver la sécurité.
Pour préparer un remplacement, réunissez la référence de la carte, les photos des étiquettes et connecteurs, les codes défaut, le modèle du tableau et les paramètres disponibles. Kelevator fournit des pièces détachées multi-marques aux importateurs, distributeurs, entreprises de maintenance, équipes de modernisation et acheteurs OEM ; ces informations permettent surtout de vérifier plus précisément la pièce recherchée.
