Contrôleur d’ascenseur : choisir, remplacer et moderniser

Un elevator controller, appelé plus couramment contrôleur ou armoire de commande d’ascenseur, est l’équipement qui coordonne le déplacement de la cabine, les portes, les appels, les sécurités et les communications. Pour le remplacer correctement, il faut d’abord identifier la technologie de l’installation, le type de traction, les interfaces existantes et les contraintes de mise en service.

Le bon choix n’est pas forcément le contrôleur le plus récent. C’est celui qui peut être intégré sans compromettre la chaîne de sécurité, le fonctionnement des portes, les niveaux desservis et les équipements de cabine. Une modernisation bien préparée réduit les incompatibilités, les reprises de câblage imprévues et les immobilisations prolongées.

Ce que gère un contrôleur d’ascenseur

Le contrôleur d’ascenseur est le centre de décision de l’installation. Installé généralement dans la salle des machines, dans une armoire dédiée ou dans un espace technique, il reçoit des informations et commande les organes nécessaires au déplacement sécurisé de la cabine.

Ses principales fonctions sont les suivantes :

• Démarrer, arrêter et réguler le mouvement de la cabine avec le variateur ou le groupe hydraulique.
• Déterminer la position de la cabine et son sens de marche.
• Répondre aux appels d’étage et aux commandes depuis la cabine.
• Gérer l’ouverture, la fermeture et la réouverture des portes.
• Surveiller les contacts de sécurité : portes palières, verrouillages, limiteurs, fins de course et autres dispositifs présents sur l’installation.
• Contrôler les signalisations, indicateurs d’étage, flèches directionnelles, gong et alarmes.
• Gérer certains équipements optionnels : accès par badge, retour au niveau principal, service incendie selon la configuration, communication bidirectionnelle ou supervision.
• Enregistrer les défauts et états de fonctionnement lorsqu’il dispose de fonctions de diagnostic.

Il ne faut pas confondre le contrôleur avec le variateur de fréquence. Le variateur pilote principalement le moteur de traction en vitesse et en couple, tandis que le contrôleur organise la logique générale de l’ascenseur et autorise ou interdit le mouvement selon les informations reçues.

Commandes à relais, PLC et contrôleurs intégrés

Les trois grandes familles de contrôleurs se distinguent surtout par leur logique de commande, leur possibilité de diagnostic et leur facilité d’évolution.

Contrôleur à relais : simple dans son principe, lourd à faire évoluer

Une commande à relais peut fonctionner pendant longtemps, mais sa maintenance devient plus complexe lorsque les schémas sont absents, que les relais spécifiques ne sont plus disponibles ou que les modifications successives ont rendu le câblage difficile à suivre.

Remplacer seulement quelques relais ne résout pas toujours les problèmes structurels. Lorsque les défauts sont récurrents, que les temps d’intervention augmentent ou que les fonctions demandées ne peuvent plus être intégrées proprement, la conversion vers une commande moderne peut être plus rationnelle qu’une réparation au coup par coup.

PLC : pertinent lorsque la logique doit rester adaptable

Un PLC peut être adapté aux installations qui demandent une logique particulière, par exemple une interface avec des équipements de bâtiment ou des séquences spécifiques. Son intérêt dépend toutefois de la qualité de la programmation, de la documentation et de la disponibilité des personnes capables d’intervenir dessus.

Il faut éviter de considérer un automate généraliste comme un remplacement immédiat de tout contrôleur d’ascenseur. Les circuits de sécurité, les fonctions de mouvement et les exigences de l’installation doivent être traités avec une architecture appropriée, validée par des techniciens compétents.

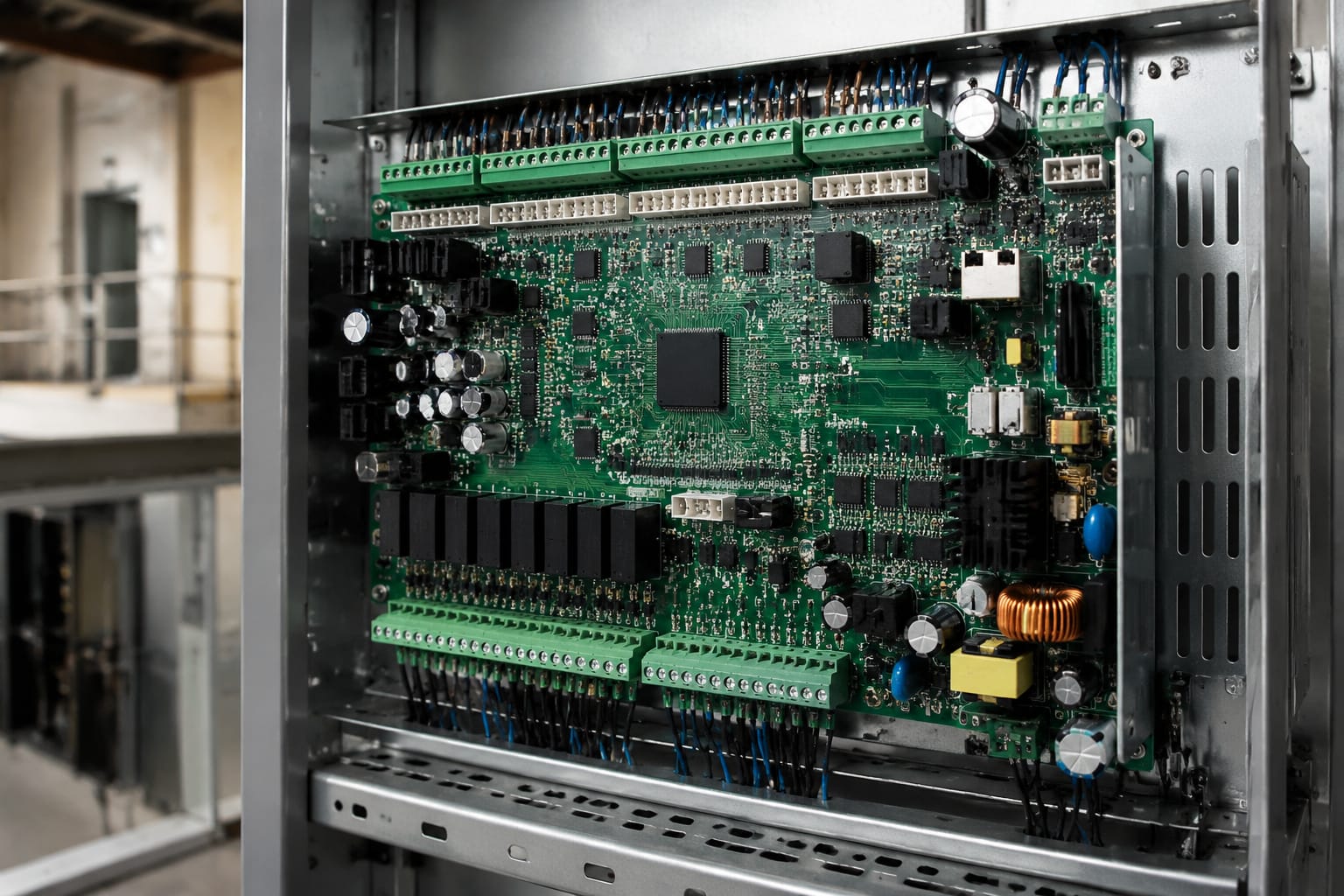

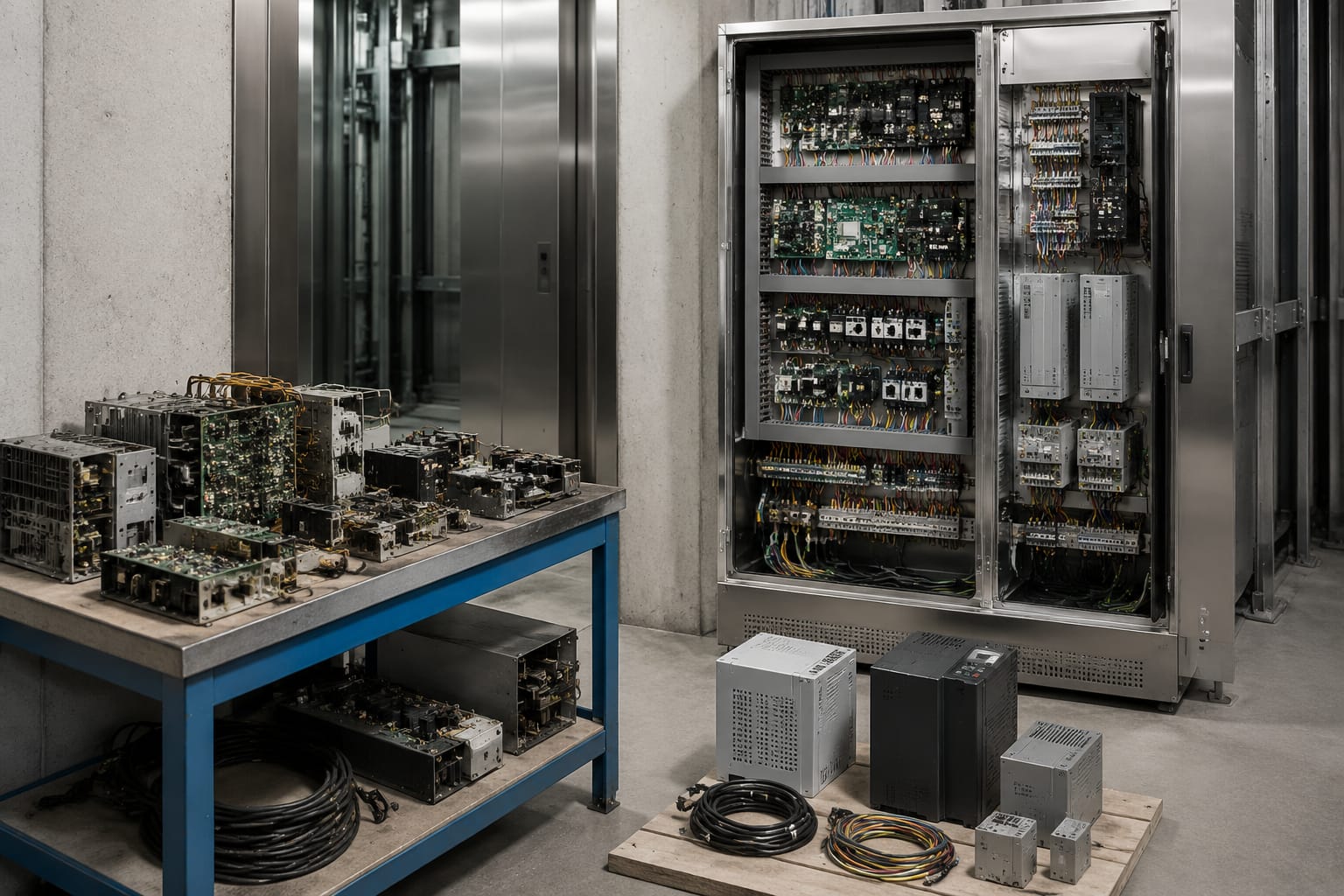

Contrôleur intégré : la solution la plus courante pour moderniser

Les contrôleurs intégrés actuels regroupent habituellement les fonctions de mouvement, d’appel, de portes, de signalisation et de diagnostic. Ils sont souvent mieux adaptés au remplacement d’une armoire ancienne, à condition que les cartes, connecteurs, paramètres et protocoles soient réellement compatibles avec les équipements conservés.

Une modernisation n’impose pas forcément le remplacement de tous les organes. En revanche, conserver un opérateur de porte, un afficheur ou un système d’accès existant nécessite une vérification précise de l’interface avant la commande du matériel.

Applications à traction ou hydrauliques

Le type de machine détermine une partie essentielle du choix du contrôleur. Un contrôleur destiné à un ascenseur électrique à traction ne se sélectionne pas comme une commande pour ascenseur hydraulique.

Ascenseur à traction

Sur un ascenseur à traction, le contrôleur doit communiquer avec le système qui entraîne le moteur : contacteurs, démarrage étoile-triangle, variateur de fréquence ou autre solution présente sur l’installation. Il doit aussi gérer les retours de position, le frein, la surveillance du mouvement et les limites de course.

Avant un remplacement, vérifiez notamment :

• La tension et la fréquence disponibles sur site.
• Le type de moteur et le mode de commande existant.
• La présence d’un variateur et sa compatibilité de commande.
• Les circuits de frein et les retours d’état attendus.
• L’encodeur, le sélecteur d’étage ou le système de positionnement utilisé.
• La vitesse nominale, le nombre d’arrêts et la configuration de la gaine.

Un variateur et un contrôleur peuvent être de marques différentes, mais leur interfaçage doit être confirmé. Les signaux d’autorisation, de sens, de vitesse, de défaut et de sécurité ne sont pas universels.

Ascenseur hydraulique

Un ascenseur hydraulique utilise une centrale comprenant notamment un moteur, une pompe, un bloc de vannes et un vérin. Le contrôleur doit gérer la montée, la descente, le nivelage et les sécurités associées au groupe hydraulique.

Pour ce type d’application, l’étude doit couvrir :

• La tension de puissance et de commande de la centrale.
• Les électrovannes et leur mode d’alimentation.
• Les capteurs ou contacts utilisés pour le nivelage et la position.
• Le comportement attendu en cas de coupure de courant.
• Les fonctions de correction de niveau et de descente.
• L’état réel de la centrale avant de moderniser uniquement l’armoire.

Une commande neuve ne corrigera pas une vanne défectueuse, un problème de vérin ou une fuite hydraulique. Le diagnostic doit donc séparer les défauts de commande des défauts mécaniques et hydrauliques.

Interfaces des portes et du toit de cabine

Les portes représentent une source fréquente d’incompatibilité lors d’un changement de contrôleur. L’armoire doit recevoir les informations nécessaires à la sécurité et envoyer les ordres adaptés à l’opérateur de porte.

Opérateur de porte

Un opérateur de porte peut nécessiter des commandes d’ouverture, fermeture et maintien ouvert, ainsi que des retours tels que porte ouverte, porte fermée, obstruction ou défaut. Selon l’équipement, ces échanges peuvent être réalisés par contacts secs, tensions dédiées ou communication électronique.

Avant de conserver un opérateur, relevez :

• La référence exacte de l’opérateur et de sa carte.
• Sa tension d’alimentation.
• Les borniers et schémas de commande disponibles.
• Les signaux de retour vers le contrôleur.
• La présence de cellule, rideau infrarouge ou bord sensible.
• Les réglages nécessaires après intervention.

Pour des projets nécessitant une interface spécifique de porte, une carte multifonction universelle pour opérateur d’ascenseur doit être évaluée à partir de sa documentation technique, de l’application prévue et des connexions de l’installation. Le qualificatif « universel » ne dispense jamais d’une vérification de compatibilité.

Boîte de révision sur le toit de cabine

Le toit de cabine accueille généralement une boîte de révision permettant au technicien de prendre le contrôle local pour les opérations de maintenance. Cette interface peut inclure les boutons montée/descente, arrêt, mode inspection, éclairage, prise de service et accès à certains circuits de sécurité.

Lors d’une modernisation, il faut contrôler :

• Le câblage entre l’armoire et la cabine.
• La continuité des conducteurs du câble voyageur.
• Le fonctionnement des boutons et sélecteurs de révision.
• Les contacts de sécurité présents sur le toit de cabine.
• La correspondance entre les bornes de l’ancienne et de la nouvelle commande.

Le changement d’armoire est l’occasion de repérer les conducteurs non identifiés, les connexions ajoutées sans plan et les composants installés hors de leur rôle initial. Ces écarts doivent être documentés et corrigés par une équipe qualifiée.

Entrées, sorties et circuits de sécurité

Le choix d’un elevator controller repose d’abord sur le nombre et le type de signaux à gérer. Une liste précise des entrées et sorties évite d’acheter un contrôleur insuffisant ou inutilement complexe.

Entrées à inventorier

Les entrées peuvent inclure :

• Appels aux paliers et boutons de cabine.
• Informations de position et de zone de porte.
• Contacts de porte cabine et de portes palières.
• Verrouillages et chaîne de sécurité.
• Fin de course et dispositifs de limite.
• Retours du variateur, du moteur ou de la centrale hydraulique.
• Alarmes, détecteurs et commandes de service.
• Retours de l’opérateur de porte.
• Signaux d’un système d’accès ou de contrôle de destination.

Sorties à inventorier

Les sorties peuvent commander :

• La montée, la descente et l’arrêt.
• Le variateur, les contacteurs, le frein ou les électrovannes.
• L’ouverture et la fermeture des portes.
• Les voyants, afficheurs, gongs et flèches.
• L’éclairage cabine, la ventilation ou les signalisations d’alarme.
• Les accès conditionnels à certains étages.
• Les équipements de communication ou de supervision compatibles.

Une marge raisonnable d’entrées-sorties peut faciliter les évolutions futures. Elle ne remplace cependant pas l’analyse des niveaux de tension, des courants de commande, du type de contact et de la logique attendue.

La sécurité ne se traite pas comme une simple entrée

Les éléments de sécurité doivent être raccordés selon l’architecture prévue par le fabricant du contrôleur et selon les exigences applicables à l’installation. Il ne faut jamais contourner un verrouillage, ponter un contact ou modifier une chaîne de sécurité pour « faire repartir » l’ascenseur.

Lorsqu’un défaut de sécurité apparaît après le remplacement d’une commande, la bonne démarche consiste à contrôler méthodiquement le schéma, chaque contact, les borniers, la continuité et la configuration. Une mise en service doit être effectuée par du personnel habilité, avec les essais nécessaires avant remise en exploitation.

Comment sélectionner un contrôleur de remplacement

Un contrôleur de remplacement peut être choisi pour une panne, une indisponibilité de pièces, une rénovation partielle ou une modernisation complète. La décision doit s’appuyer sur un relevé technique, pas seulement sur la marque de l’ancienne armoire.

Voici une méthode de sélection pratique.

1. Relever l’installation existante. Photographiez les plaques signalétiques, borniers, cartes, variateur, centrale, opérateur de porte et câblage utile. Réunissez les schémas disponibles.
2. Définir le périmètre. Décidez quels composants sont conservés : machine, variateur, porte, câble voyageur, boutons, afficheurs, système d’accès et dispositif de communication.
3. Confirmer l’application. Distinguez clairement traction, hydraulique, monte-charge, ascenseur voyageurs, installation à un ou plusieurs appareils et exigences de trafic.
4. Comparer les interfaces. Vérifiez tensions, types de signaux, nombre d’arrêts, appels simples ou collectifs, protocoles de communication et besoins d’entrées-sorties.
5. Préparer la configuration. Déterminez les paramètres à programmer : niveaux, sens des portes, temporisations, vitesse, mode d’appel, accès, signalisations et options.
6. Prévoir le remplacement physique. Vérifiez l’espace, la ventilation, les chemins de câbles, la mise à la terre et la possibilité d’identifier proprement tous les conducteurs.
7. Planifier les essais. Aucun ascenseur ne doit être rendu au service sur la seule base d’un démarrage moteur : portes, appels, nivelage, sécurités et alarmes doivent être vérifiés.

Parmi les erreurs fréquentes figurent la commande basée sur une photo incomplète, la réutilisation de câbles mal repérés, l’oubli des équipements de cabine et la supposition qu’un protocole de signalisation est interchangeable entre fabricants.

Préparer une modernisation du contrôleur

Une modernisation réussie commence avant l’arrêt de l’ascenseur. Le temps investi dans le relevé réduit les aléas pendant le câblage et la mise en service.

Réaliser un audit avant travaux

L’audit doit établir l’état de l’armoire, de la machine, des portes, de la cabine, des paliers et des circuits de sécurité. Il doit également relever les fonctionnalités réellement utilisées par les occupants ou l’exploitant : accès réservé, appel prioritaire, indicateurs, retour automatique, interphone ou signalisation particulière.

Dans le contexte d’un approvisionnement B2B, le dossier technique doit pouvoir être partagé sans ambiguïté entre l’équipe de maintenance, l’acheteur et le fournisseur. Il est utile d’y inclure les références, photos nettes des borniers, schémas, liste des pièces à conserver et liste des pièces à remplacer.

Traiter les équipements d’accès séparément

Un système d’accès peut être intégré au contrôleur, ajouté comme interface externe ou relié à des cartes dédiées. Son remplacement nécessite de vérifier les lecteurs, les autorisations d’étage, l’alimentation et la logique de déverrouillage.

Les responsables d’approvisionnement qui cherchent une pièce de ce type peuvent comparer une carte mère de contrôle d’accès pour ascenseur avec les exigences exactes du projet : référence, connectique, alimentation, format de données et rôle dans l’installation. Il ne faut pas conclure à la compatibilité uniquement parce que deux cartes ont un aspect similaire.

De même, une carte de contrôle d’accès pour ascenseur doit être considérée comme un composant d’un système complet. Lecteurs, câblage, contrôleur principal et droits d’accès doivent être cohérents.

Anticiper les limites d’une modernisation partielle

Conserver des éléments anciens peut limiter le résultat final. Un nouveau contrôleur ne crée pas automatiquement des fonctions si les afficheurs, boutons, portes ou câble voyageur ne les prennent pas en charge. À l’inverse, remplacer tous les composants sans nécessité peut alourdir le projet et complexifier le dépannage futur.

Le bon périmètre est celui qui rétablit une exploitation maintenable, documentée et techniquement cohérente.

Mise en service et documentation

La mise en service transforme une armoire installée en un ascenseur exploitable. Elle demande une procédure contrôlée, des réglages adaptés et des essais complets réalisés par des techniciens compétents.

Avant la remise en service, il convient de vérifier :

• Le serrage, l’identification et la conformité du câblage avec les schémas.
• Les alimentations de puissance et de commande.
• Le paramétrage des niveaux, du sens de marche et des portes.
• Le positionnement et le nivelage de la cabine.
• Les appels de cabine et de palier.
• Les ouvertures, fermetures et dispositifs de réouverture de porte.
• Les circuits de sécurité et les fonctions d’arrêt.
• Les alarmes, la communication et les signalisations prévues.
• Les défauts enregistrés par le contrôleur après les essais.

La documentation finale est aussi importante que le matériel. Elle doit comprendre le schéma mis à jour, le repérage des borniers, les paramètres principaux, la liste des composants installés, les versions logicielles lorsqu’elles existent et un relevé des essais effectués. Cette base accélère les dépannages ultérieurs et sécurise les achats de pièces de rechange.

Un contrôleur d’ascenseur se sélectionne donc à partir de l’installation réelle, de ses interfaces et de sa stratégie de maintenance. Pour un projet de remplacement ou de modernisation, préparez un dossier de relevé complet puis comparez les composants sur leurs données techniques, plutôt que sur leur apparence ou leur seule marque.
