Contrepoids d’ascenseur : pièces, rôle et sécurité

Un elevator counterweight, ou contrepoids d’ascenseur, équilibre une partie du poids de la cabine et de sa charge dans un ascenseur à traction. Il réduit l’effort demandé au moteur, améliore la régularité du déplacement et participe au maintien d’une tension correcte des câbles ou courroies de suspension.

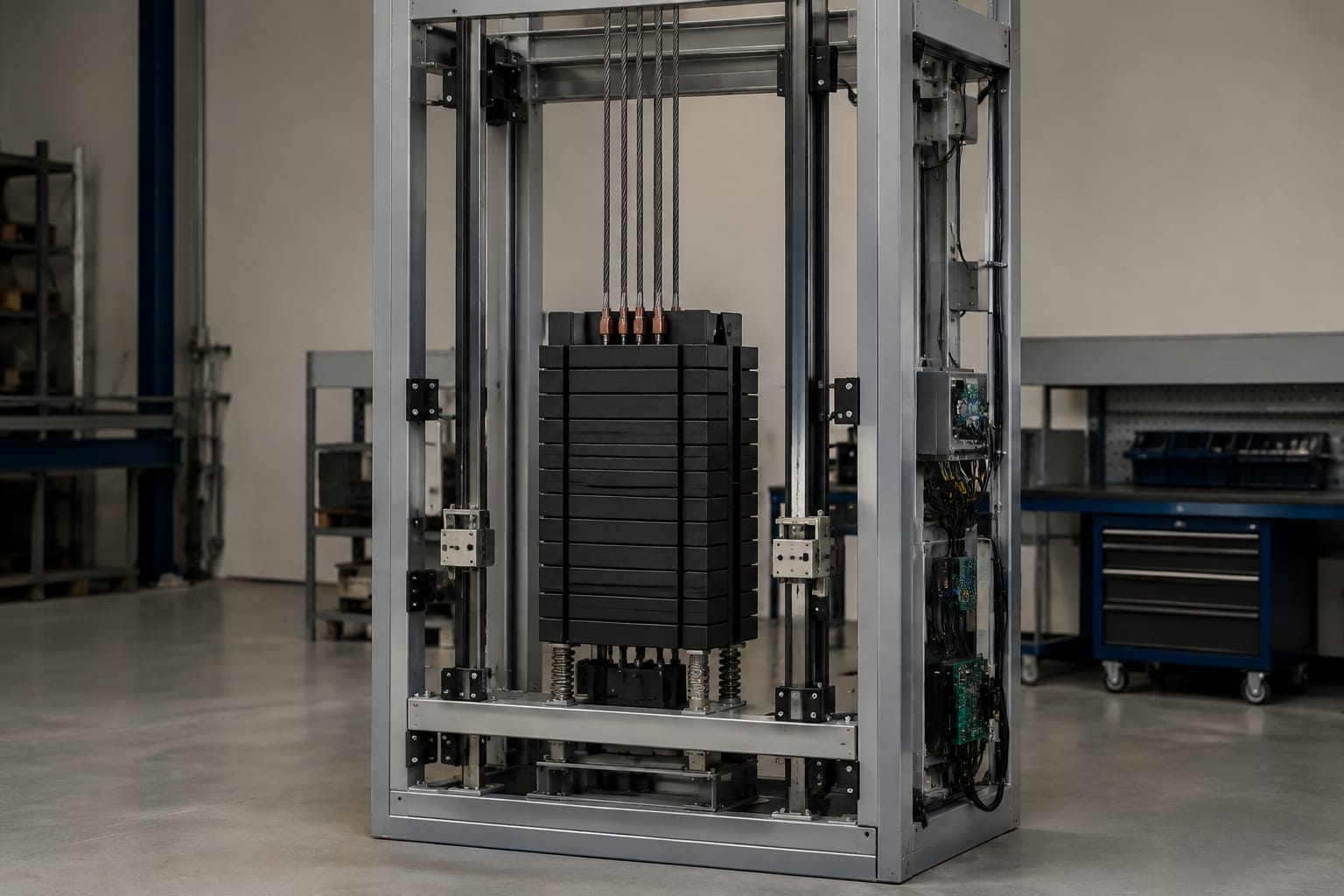

Un contrepoids n’est pas un simple bloc de masses. Son ensemble comprend généralement un châssis, des masses de remplissage, des dispositifs de retenue, des patins de guidage, ainsi que des liaisons de suspension. Une pièce mal identifiée, une masse déplacée ou un patin usé peut entraîner des frottements, du bruit, une détérioration des rails ou, dans les cas graves, un risque pour la sécurité. Toute intervention doit donc être confiée à des techniciens habilités et réalisée selon la documentation de l’installation.

Pourquoi les ascenseurs à traction utilisent un contrepoids

Dans un ascenseur à traction, la cabine et le contrepoids sont reliés par des organes de suspension passant sur la poulie motrice. Lorsque la cabine monte, le contrepoids descend ; lorsque la cabine descend, le contrepoids remonte.

Le contrepoids est calculé pour correspondre au poids de la cabine vide, auquel s’ajoute une partie de la charge nominale. Dans de nombreuses conceptions, cette part se situe souvent autour de 40 à 50 % de la charge nominale, mais elle dépend du fabricant, du type de traction, de l’usage prévu et du calcul d’origine. Il ne faut jamais modifier ce rapport par estimation.

Cet équilibrage apporte plusieurs effets pratiques :

• Le moteur ne soulève pas à chaque trajet tout le poids de la cabine et de sa charge.
• La consommation et l’échauffement du système de traction sont réduits par rapport à une cabine non équilibrée.
• Les démarrages et arrêts peuvent être plus réguliers lorsque l’installation est correctement réglée.
• Les efforts sur les organes de suspension, la poulie et le groupe de traction restent dans les conditions prévues par le constructeur.
• La charge de la cabine influence moins fortement les performances de déplacement.

Le contrepoids est propre aux systèmes à traction. Un ascenseur hydraulique classique n’emploie généralement pas de contrepoids pour équilibrer la cabine de cette manière.

Ce que le contrepoids ne fait pas

Le contrepoids ne remplace ni le frein de la machine, ni les dispositifs de sécurité de cabine, ni les limites de course. Il n’empêche pas non plus à lui seul une cabine de dépasser sa course. Sa fonction est d’équilibrer les masses dans le système de traction.

Il est également essentiel de distinguer le contrepoids d’une surcharge. Ajouter des masses parce que la cabine paraît trop légère ou parce que la traction semble insuffisante est une erreur dangereuse : le problème peut venir des câbles, de la poulie, des réglages, du frein, des rails ou d’un défaut de charge utile.

Châssis de contrepoids et masses de remplissage

Le châssis de contrepoids est la structure métallique qui contient les masses et relie l’ensemble à la suspension. Il doit conserver les masses dans leur logement, transmettre les efforts de suspension et maintenir un guidage stable le long des rails du contrepoids.

Les principaux éléments sont les suivants :

Les masses de remplissage peuvent être fabriquées en fonte, en acier ou dans d’autres matériaux admis pour la conception concernée. Leur forme, leur épaisseur, leurs points de prise et leur poids unitaire varient. Deux masses visuellement proches ne sont donc pas nécessairement interchangeables.

Pourquoi la retenue des masses est critique

Les masses doivent rester solidement retenues dans le châssis pendant le fonctionnement, les vibrations et une éventuelle situation anormale. Les plaques, barres, boulons, goupilles ou autres éléments de retenue font partie intégrante de la sécurité mécanique de l’ensemble.

Les défauts fréquents comprennent :

• Barre de retenue absente après une intervention.
• Fixation desserrée ou remplacée par une pièce de dimension inadaptée.
• Masse fissurée, ébréchée ou mal empilée.
• Châssis tordu à la suite d’un impact.
• Corrosion avancée dans une gaine humide ou mal ventilée.
• Masse ajoutée ou retirée sans recalcul du système.

La vérification doit porter autant sur la présence des éléments que sur leur état et leur adéquation à l’équipement d’origine.

Patins de guidage et rails du contrepoids

Le contrepoids se déplace dans sa propre trajectoire, guidé par des rails fixés dans la gaine. Les patins de guidage, souvent appelés sabots ou boots dans le commerce des pièces, maintiennent le châssis dans l’axe des rails et limitent les contacts métalliques indésirables.

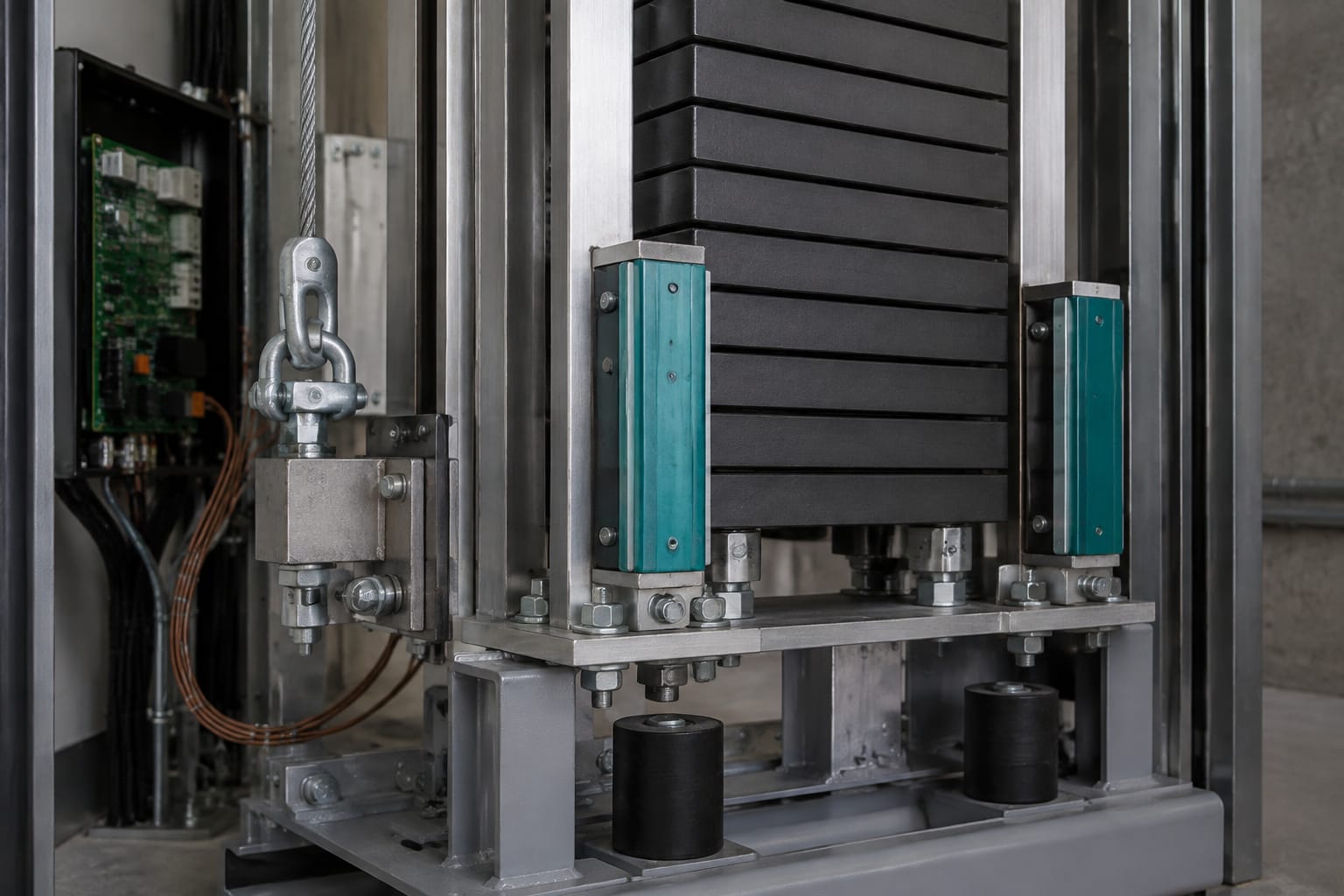

Selon la conception, il peut s’agir de patins coulissants avec garniture, de patins à insertion remplaçable ou de galets. Pour les équipements à patins coulissants, la garniture est une pièce d’usure : elle doit conserver une géométrie correcte et ne pas laisser le support métallique attaquer le rail.

Un patin de contrepoids adapté doit correspondre au profil du rail, aux dimensions du support, au type de fixation et à la conception de l’ascenseur. La compatibilité annoncée par une marque ou une famille d’équipements doit être vérifiée par les références et les cotes réelles.

Pour des remplacements courants, il existe par exemple des [sabots de guidage de contrepoids pour rail creux avec garniture W](/products/counterweight-hollow-rail-w-boot-toe-boot-lining-lift-parts-elevator-accessories/). Le choix doit toutefois confirmer la forme de la tête, du pied, de la garniture et du rail concerné.

Symptômes d’un patin ou d’un rail à contrôler

Un bruit de frottement ne prouve pas à lui seul que le patin est en cause, mais il justifie une inspection. Les techniciens recherchent notamment :

• Garniture usée jusqu’au support.
• Usure asymétrique indiquant un désalignement.
• Patin fissuré, desserré ou mal positionné.
• Traces de métal, bavures ou encrassement sur le rail.
• Jeu excessif du contrepoids sur sa trajectoire.
• Chocs en fonctionnement ou bruit accentué aux changements de vitesse.
• Lubrification non conforme lorsque le type de patin ou les instructions du fabricant en prévoient une.

Les rails doivent être propres, correctement fixés et alignés. Remplacer seulement les patins sans examiner l’état des rails risque de faire réapparaître rapidement l’usure.

Les variantes de montage diffèrent parfois entre installations. Des [garnitures de sabot de contrepoids de type M](/products/counterweight-hollow-rail-w-m-type-boot-lining-lift-accessories-elevator-spare-parts/) peuvent convenir à certaines conceptions, mais elles ne doivent pas être sélectionnées uniquement à partir d’une photo ou de la désignation « M ».

Compensation et liaisons de suspension

La liaison entre la cabine, le contrepoids et la machine dépend du mouflage prévu par le fabricant. Les câbles métalliques, courroies ou autres organes de suspension sont attachés à des points déterminés. Ils peuvent être fixés au châssis du contrepoids, à une traverse ou à des points d’ancrage spécifiques.

Ces liaisons doivent être examinées dans le cadre de l’entretien de l’ascenseur, notamment pour vérifier :

• L’état apparent des câbles ou courroies.
• La régularité de leur tension lorsque l’installation utilise plusieurs câbles.
• L’état des terminaisons, attaches, écrous, axes et dispositifs de blocage.
• L’absence de corrosion, de desserrage ou de déformation au point de suspension.
• Le respect du cheminement et du mouflage d’origine.

Dans les gaines de course importante, le poids des câbles de suspension peut influencer l’équilibre entre cabine et contrepoids selon leur position. Un système de compensation, par chaînes ou câbles de compensation notamment, peut alors être prévu. Son rôle est de réduire la variation de charge liée à la longueur pendante des organes de suspension.

Une chaîne de compensation ne doit pas être remplacée par un modèle supposé équivalent sans vérifier sa masse linéaire, ses attaches, son comportement dynamique et les prescriptions du constructeur. Une mauvaise sélection peut provoquer du bruit, des oscillations ou une sollicitation anormale des composants.

Dégagements et dispositifs de retenue à surveiller

La trajectoire du contrepoids est séparée de celle de la cabine, mais les deux ensembles se déplacent dans une même gaine. Les dégagements prévus sont indispensables pour éviter les contacts entre les équipements, les rails, les câbles et les éléments fixes.

Les contrôles portent généralement sur :

• Le passage libre du contrepoids sur toute sa course.
• L’absence d’objet, de câble mal fixé ou de pièce déposée dans sa trajectoire.
• L’état des fixations du châssis et des dispositifs retenant les masses.
• La position des éléments de gaine, des supports et des protections éventuelles.
• La course disponible au-dessus et au-dessous, conformément à la conception de l’ascenseur.
• L’état des tampons de contrepoids en fond de gaine.

Les tampons ou buffers amortissent l’arrivée du contrepoids en fin de course basse dans les conditions pour lesquelles ils sont conçus. Ils doivent rester accessibles à l’inspection, solidement montés et non endommagés. Leur type et leur course ne peuvent pas être modifiés sans validation technique.

Un point souvent négligé est le dégagement après modernisation. Le remplacement d’une machine, l’ajout d’un dispositif en gaine, une modification de porte ou une reprise de câblage peut empiéter sur le parcours du contrepoids. Une vérification des espaces doit faire partie de tout projet de modernisation.

Usures courantes et constats lors des inspections

L’inspection régulière permet d’identifier une dérive avant qu’elle ne provoque des dégâts plus étendus. La fréquence et la méthode doivent suivre les exigences applicables au site, le contrat de maintenance et les instructions du fabricant.

Les constats les plus fréquents sont les suivants :

Usure des garnitures de patin

Une garniture aminci ou irrégulière augmente le jeu et peut causer du bruit. Si le support touche directement le rail, le remplacement ne doit pas être différé : le rail lui-même peut être endommagé.

Fixations desserrées ou corrosion

Les vibrations, l’humidité et le temps peuvent affecter les boulons, écrous, goupilles, supports et traverses. Toute corrosion significative mérite une évaluation, surtout lorsqu’elle touche les pièces porteuses ou les zones de suspension.

Désalignement du châssis ou des rails

Un contrepoids qui ne suit pas correctement ses rails peut user un seul côté des patins, créer des frottements et augmenter les contraintes. Le diagnostic doit vérifier l’alignement, les fixations de rails, l’état du châssis et les conditions de montage avant de remplacer des consommables.

Masses mal retenues

Une masse qui bouge, un jeu anormal dans l’empilage ou une retenue incomplète exige l’arrêt de l’intervention courante et une mise en sécurité selon la procédure du site. Il ne faut pas tenter de remettre une masse en place depuis une position exposée ou sans moyen de levage approprié.

Marques sur les rails et corps étrangers

Des traces de choc, des bavures, des dépôts gras inadaptés ou des débris peuvent altérer le guidage. Les travaux dans la gaine doivent se terminer par un contrôle de propreté et de dégagement de la trajectoire du contrepoids.

Identifier correctement une pièce de remplacement

La référence inscrite sur une pièce est utile, mais elle n’est pas toujours lisible ou disponible. Une identification fiable combine plusieurs informations : référence, photos, mesures, position de montage et données de l’ascenseur.

Avant de commander un patin, une garniture, une fixation ou une pièce de châssis, rassemblez :

1. La marque, le modèle et, si disponible, le numéro de série de l’ascenseur.
2. La référence fabricant gravée ou imprimée sur la pièce existante.
3. Des photos nettes de la pièce montée, de face, de profil et de son support.
4. Les dimensions utiles : largeur et forme du rail, entraxes de fixation, longueur, épaisseur et orientation.
5. La position exacte : tête ou pied du châssis, côté gauche ou droit lorsque cette distinction existe.
6. Le matériau et l’état de la pièce déposée.
7. Les caractéristiques de l’installation qui affectent le choix : vitesse, type de guidage et conditions de gaine.

Les importateurs et équipes d’approvisionnement doivent éviter les commandes formulées uniquement comme « patin de contrepoids pour ascenseur ». Cette désignation est trop large. La forme du sabot, le profil du rail et l’interface de fixation ont une influence directe sur la compatibilité.

Pour certaines configurations multi-marques, les [sabots auxiliaires pour rails de contrepoids](/products/auxiliary-rail-guide-boots-counterweight-hollow-rail-w-boot-head-boot-lining-suitable-for-mitsubishi-otis-elevator-accessories/) constituent une piste de recherche. La mention de compatibilité avec une marque ne dispense jamais de confirmer les dimensions, la référence et l’usage prévu avec la documentation technique.

Kelevator fournit des pièces de rechange d’ascenseur multi-marques à destination des importateurs, distributeurs, entreprises de maintenance et acheteurs OEM. Pour un approvisionnement B2B, transmettre un dossier d’identification complet réduit le risque de recevoir une pièce de forme ou de montage incompatible.

Précautions de sécurité pour les travaux sur le contrepoids

Les travaux sur un contrepoids présentent des risques liés aux masses suspendues, aux mouvements imprévus, aux zones de coincement et au travail en gaine. Ils ne doivent pas être réalisés par une personne non formée ou sans procédure adaptée.

Les mesures essentielles incluent :

• Mettre l’ascenseur hors service et empêcher toute remise en marche non autorisée.
• Isoler l’alimentation et appliquer la procédure de consignation prévue sur le site.
• Vérifier la position de la cabine et du contrepoids avant toute intervention.
• Utiliser les moyens de blocage, de levage et d’accès prescrits pour l’installation.
• Ne jamais travailler sous une masse suspendue ou déplacer des masses à la main sans dispositif approprié.
• Respecter les points d’ancrage, équipements antichute et règles de travail en hauteur applicables.
• Contrôler l’outillage, la capacité de levage et la stabilité avant de déposer une masse ou une pièce porteuse.
• Effectuer un contrôle final des fixations, retenues, dégagements et objets oubliés avant la remise en service.
• Réaliser les essais de fonctionnement selon la procédure technique autorisée.

La prise de photos avant démontage, le repérage des pièces et le contrôle croisé des fixations limitent les erreurs de remontage. Lorsque le poids total, l’équilibrage ou la suspension est concerné, l’intervention doit être validée par un technicien compétent conformément aux exigences applicables à l’installation.
