Un door drive est l’ensemble qui ouvre, ferme et surveille les portes d’un ascenseur. Il ne se limite pas au moteur : la carte de commande, la transmission mécanique, les capteurs et les réglages de vitesse doivent fonctionner comme un système cohérent. Lors d’un remplacement, changer une seule pièce sans vérifier ses interfaces peut provoquer des chocs en fermeture, des réouvertures répétées, un défaut de porte ou une immobilisation.
Pour une intervention fiable, il faut d’abord identifier la référence de l’opérateur de porte et du contrôleur existant, puis confirmer les caractéristiques électriques, le retour de position, les capteurs raccordés et les paramètres mécaniques. La plaque du moteur seule ne suffit généralement pas à établir la compatibilité.

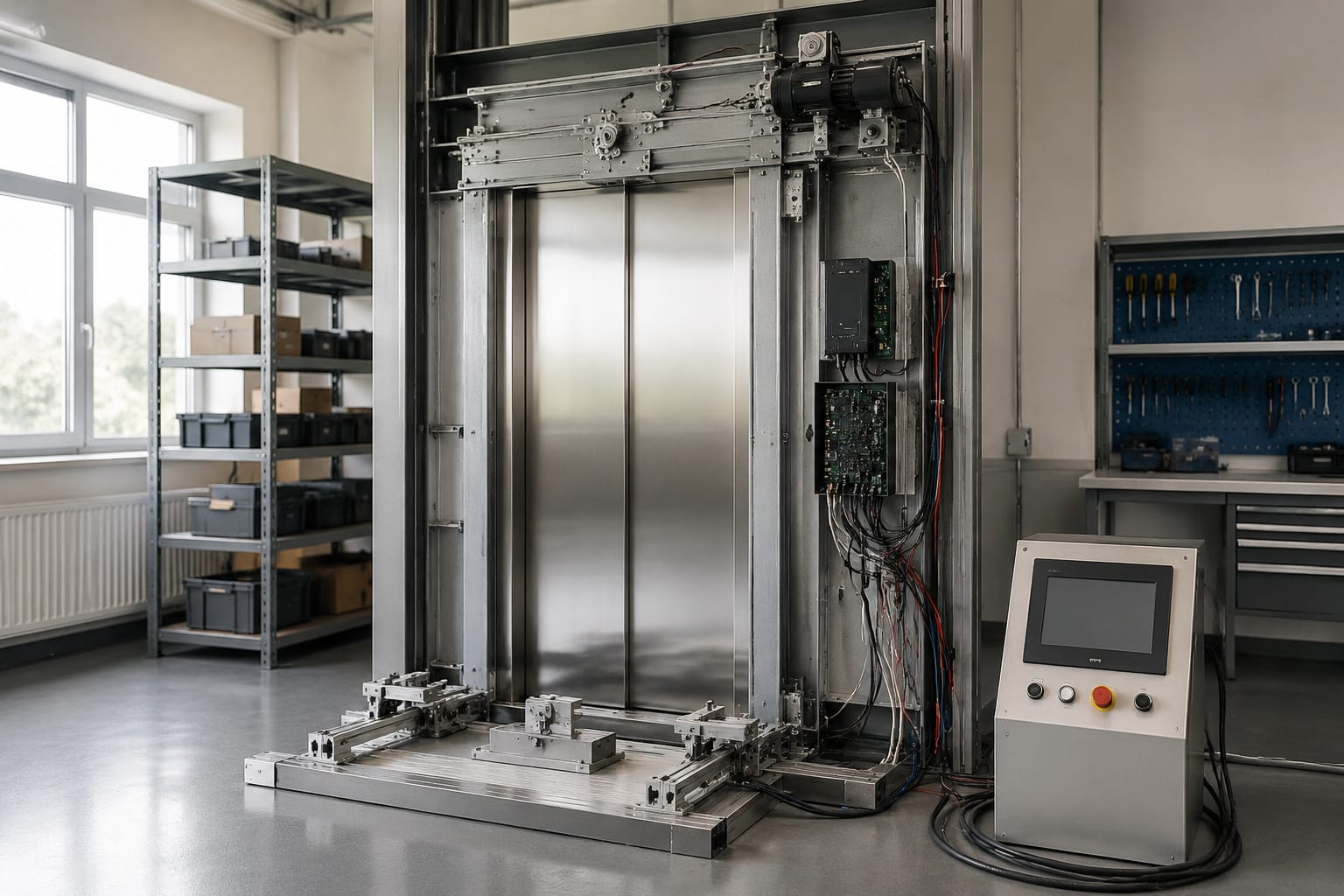

Éléments d’un door drive d’ascenseur
Le door drive, aussi appelé système d’entraînement de porte, transforme une commande provenant de l’armoire de manœuvre en mouvement contrôlé du vantail de cabine. Il assure l’ouverture, la fermeture, le ralentissement aux extrémités et la réaction aux obstacles.

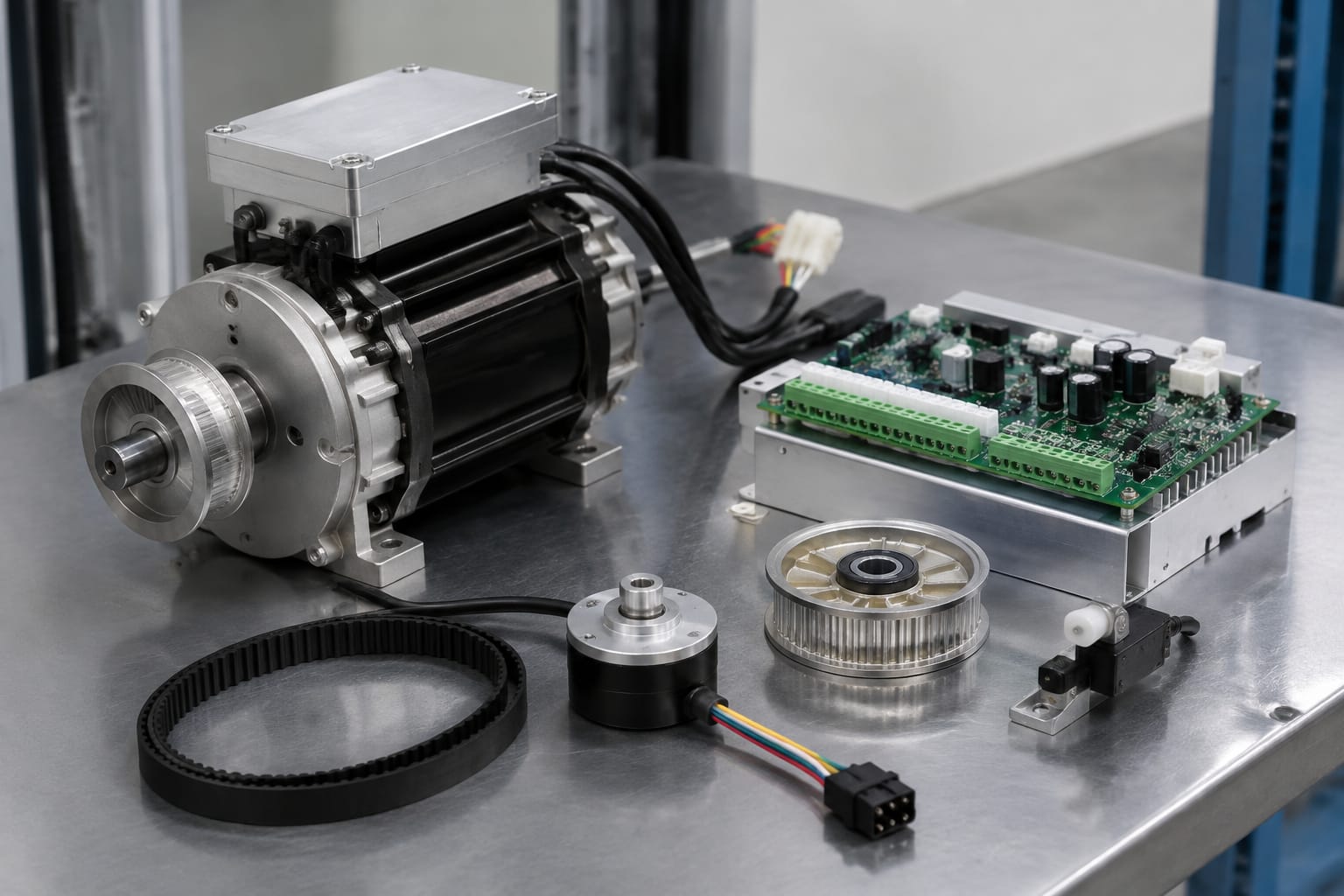

Ses composants principaux sont les suivants :
- Moteur de porte : il fournit le couple nécessaire pour déplacer les vantaux de cabine et, par accouplement, les portes palières.
- Contrôleur ou carte d’entraînement : il alimente le moteur, gère son sens de rotation, module la vitesse et interprète les retours des capteurs.
- Transmission mécanique : courroie crantée, câble, poulie, réducteur, bras ou chariot selon l’opérateur installé.
- Panneau de porte et galets : ils guident les vantaux sur le rail supérieur et doivent coulisser sans effort anormal.
- Sabot de cabine et verrouillage palier : lors de la fermeture, le sabot actionne les portes palières. Le verrouillage confirme ensuite la fermeture sécurisée.
- Capteurs de protection : cellule infrarouge, rideau lumineux, bord sensible ou autre dispositif de détection d’obstacle.
- Retour de position : encodeur, capteur Hall, micro-interrupteur ou fins de course. Il permet à la carte de connaître le déplacement réel.
- Câblage et connecteurs : alimentation, commande, masse, retour encodeur et signaux de sécurité. Leur brochage varie selon les fabricants.
Le contrôleur peut recevoir son ordre d’ouverture ou de fermeture depuis la commande cabine ou l’armoire principale. Il ne doit toutefois autoriser un mouvement que dans les conditions prévues par le circuit de sécurité et la logique de l’installation.
Un défaut apparent du moteur provient souvent d’une cause mécanique : galet grippé, rail sale, courroie détendue, vantail désaligné ou porte palière qui force. Le diagnostic doit donc couvrir l’ensemble du système avant la commande de pièces.
Moteurs de porte AC, DC et PMSM
Le type de moteur conditionne le mode de commande, le câblage et la compatibilité avec la carte de porte. Les trois familles les plus rencontrées ne se remplacent pas librement entre elles.
| Type de moteur | Caractéristiques courantes | Atouts | Points à vérifier |
|---|---|---|---|
| AC asynchrone | Alimentation alternative, parfois avec condensateur ou commande par variateur | Construction simple, technologie connue | Tension, fréquence, condensateur, nombre de fils, sens de rotation |
| DC à balais | Alimentation continue, balais et collecteur | Commande de vitesse directe selon l’architecture | Tension nominale, polarité, usure des balais, retour de position |
| PMSM / brushless | Aimants permanents, souvent avec capteurs Hall ou encodeur | Contrôle précis du couple et de la vitesse | Type de retour, séquence des phases, alimentation et carte prévue pour ce moteur |
Moteur AC
Un moteur AC d’opérateur de porte peut être commandé directement, par relais, ou via une électronique de variation adaptée. Il est indispensable de vérifier la tension inscrite sur la plaque signalétique, la fréquence nominale et le schéma de raccordement.
Un moteur à condensateur ne doit pas être raccordé comme un moteur triphasé, même si leur aspect extérieur est similaire. De même, remplacer un moteur AC par un moteur DC exige normalement le remplacement ou l’adaptation du contrôleur ; il ne s’agit pas d’un échange standard.
Moteur DC à balais
Le moteur DC est fréquent sur certains opérateurs plus anciens ou sur des systèmes dont la régulation repose sur l’inversion de polarité. Son état se contrôle notamment par l’usure des balais, l’état du collecteur et la régularité de rotation.
Une baisse de couple, des étincelles importantes au collecteur ou une vitesse irrégulière peuvent indiquer une usure interne. Mais une intensité excessive peut aussi être causée par une porte mécaniquement dure. Il faut éliminer le frottement avant de conclure que le moteur doit être remplacé.
Moteur PMSM ou brushless
Un moteur synchrone à aimants permanents, souvent désigné PMSM ou brushless, nécessite une commande électronique compatible. La carte doit connaître la position du rotor au moyen de capteurs Hall, d’un encodeur ou d’une méthode spécifique au fabricant.
Les fils de puissance, les fils de retour et leurs connecteurs doivent correspondre exactement à la documentation de l’opérateur. Une mauvaise séquence de phases ou un capteur mal raccordé peut entraîner un mouvement inversé, instable ou inexistant. Il ne faut jamais essayer des permutations au hasard sur un système en service.
Contrôleurs de porte et cartes d’entraînement
La carte d’entraînement, parfois appelée door controller, pilote l’énergie appliquée au moteur et applique une séquence de mouvement. Elle accélère la porte, maintient la vitesse, décélère avant la butée et réagit lorsqu’un obstacle est détecté.
Selon le modèle, une carte peut intégrer :
- des entrées d’ordre ouverture, fermeture et réouverture ;
- une alimentation basse tension pour capteurs ;
- des sorties moteur ou un étage de puissance ;
- des réglages par potentiomètres, commutateurs, afficheur ou logiciel ;
- des entrées d’encodeur, Hall ou fin de course ;
- des voyants ou codes de défaut ;
- une détection de surintensité, de blocage ou de temps de manœuvre excessif.
La référence exacte de la carte reste le premier critère de remplacement. Les dimensions physiques, la couleur du circuit imprimé ou le nombre de connecteurs ne prouvent pas une compatibilité. Il faut également comparer le brochage, la version matérielle, la tension d’alimentation et les accessoires de retour utilisés par l’opérateur.
Pour les installations utilisant une architecture Hitachi compatible avec les références concernées, une [carte de commande de moteur de porte Hitachi](/products/door-motor-drive-board-hitachi-elevator-parts-lift-accessories/) doit être comparée à la référence d’origine et à ses connecteurs avant achat. Une autre [carte de contrôle de porte HGP Hitachi](/products/door-motor-drive-control-board-hgp-hitachi-elevator-parts-lift-accessories/) peut relever d’une logique ou d’un montage différent : la désignation HGP ne suffit pas, à elle seule, à valider le remplacement.
Réparer ou remplacer la carte ?
Une carte mérite un contrôle approfondi lorsque le défaut est reproductible et que la mécanique, l’alimentation et le câblage sont sains. Rechercher d’abord un fusible interne, un connecteur oxydé, une alimentation absente, une sortie moteur brûlée ou un code défaut documenté.
Le remplacement est généralement plus approprié lorsqu’un étage de puissance est endommagé, qu’un composant de sécurité intégré est défaillant ou qu’une réparation ne permet pas de garantir le fonctionnement. Après le changement, les paramètres de course et de force peuvent devoir être reconfigurés.
Retour de position, fins de course et capteurs de sécurité
Le contrôleur ne peut pas gérer une porte de façon régulière sans information sur sa position ou sur sa vitesse. Ce retour peut être fourni par plusieurs technologies.
Les fins de course confirment une position extrême, par exemple porte totalement ouverte ou fermée. Ils sont simples, mais ne donnent pas toujours une information continue sur le déplacement. Les cames doivent les actionner franchement, sans les maintenir sous contrainte mécanique excessive.
Un encodeur fournit un retour de mouvement plus détaillé. Le contrôleur peut ainsi comparer la consigne à la vitesse réelle, détecter un blocage et ajuster l’arrêt. Un encodeur incompatible, endommagé ou mal aligné peut provoquer des à-coups, des inversions ou des défauts intermittents.
Les capteurs Hall sont couramment associés aux moteurs brushless. Ils informent la carte sur la position du rotor. Leur alimentation, leur signal et leur ordre de raccordement doivent être respectés.
Les capteurs de sécurité servent à éviter que la porte ne se ferme sur un passager ou un objet. Une cellule infrarouge ou un rideau lumineux mal aligné peut simuler en permanence un obstacle. Une porte qui se rouvre systématiquement n’est donc pas forcément mal réglée : il faut contrôler le dispositif de protection, son câblage et sa zone de détection.
Le verrouillage de porte palier reste une fonction distincte de la détection d’obstacle. Une cabine peut avoir ses vantaux physiquement fermés tout en restant indisponible parce que la confirmation de verrouillage n’est pas obtenue.
Symptômes fréquents de panne du door drive
Les symptômes orientent le diagnostic, mais ne désignent pas automatiquement la pièce à remplacer.
| Symptôme observé | Causes possibles à examiner |
|---|---|
| Porte immobile | Absence d’alimentation, ordre non reçu, sécurité ouverte, carte défaillante, moteur ou câblage coupé |
| Porte qui s’ouvre mais ne ferme pas | Cellule ou rideau lumineux actif, ordre de fermeture absent, limite ou paramètre incorrect |
| Porte qui se rouvre aussitôt | Obstacle détecté, seuil de force trop bas, galet ou porte palier qui force, capteur mal réglé |
| Mouvement lent ou irrégulier | Courroie, galets, rail, tension d’alimentation, moteur usé, retour encodeur perturbé |
| Choc à l’ouverture ou à la fermeture | Rampe de vitesse inadaptée, arrêt mécanique mal positionné, jeu de transmission, fin de course décalée |
| Défaut de porte après fermeture | Sabot mal réglé, verrouillage palier non confirmé, contact de porte, course insuffisante |
| Carte ou moteur qui chauffe | Effort mécanique trop élevé, moteur inadapté, sortie de puissance endommagée, ventilation insuffisante |
Avant toute mesure sous tension, appliquer les procédures de consignation adaptées à l’installation et au travail à effectuer. Les portes d’ascenseur font partie d’un ensemble de sécurité ; une intervention non maîtrisée peut créer un risque pour les usagers et le personnel.
Faire correspondre les spécifications du moteur et du contrôleur
La compatibilité doit être vérifiée à deux niveaux : le moteur avec l’opérateur mécanique, puis le moteur avec le contrôleur. Un moteur qui se monte sur le support peut rester électriquement ou fonctionnellement incompatible.
Utilisez cette liste de contrôle avant de remplacer un moteur, une carte ou les deux :
- Relever la référence complète de l’opérateur de porte, du moteur et de la carte existante.
- Photographier les plaques signalétiques, les connecteurs, l’étiquetage des fils et le montage avant démontage.
- Confirmer le type de moteur : AC, DC à balais ou PMSM/brushless.
- Comparer tension, courant ou puissance nominale, vitesse, couple et type d’alimentation.
- Vérifier la fixation mécanique : entraxe, diamètre d’arbre, longueur d’arbre, poulie, sens de transmission et courroie.
- Identifier le retour de position : aucun, fin de course, encodeur incrémental, Hall ou autre système propriétaire.
- Comparer le nombre de broches, le brochage, les signaux et la tension de chaque connecteur.
- Contrôler la compatibilité des capteurs de sécurité et des entrées provenant de l’armoire de manœuvre.
- Confirmer que les paramètres de la nouvelle carte peuvent être définis pour l’opérateur concerné.
Lorsqu’une carte de remplacement est proposée comme [carte de moteur de porte pour ascenseur](/products/door-motor-board-lift-parts-elevator-accessories/), demandez les informations nécessaires à la validation technique : référence, photos des connecteurs, alimentation, type de moteur pris en charge et documentation de paramétrage disponible. Pour les importateurs, distributeurs et sociétés de maintenance, ces éléments doivent faire partie du dossier d’approvisionnement.
Évitez notamment de choisir uniquement selon la marque de l’ascenseur. Un même fabricant peut utiliser plusieurs générations d’opérateurs de porte, avec des moteurs, cartes et connecteurs différents.
Paramétrage et alignement mécanique
Un réglage logiciel ne corrige pas une porte mal alignée. Avant de modifier les paramètres du contrôleur, assurez-vous que les vantaux se déplacent librement selon la méthode de maintenance prévue par le fabricant.
Contrôles mécaniques avant réglage
Inspectez le rail, les galets, les guides inférieurs, la courroie ou le câble, les fixations du moteur et le chariot. Recherchez les frottements, le jeu excessif, les éléments desserrés et les déformations. Vérifiez aussi le sabot cabine, les portes palières concernées et la zone de fermeture.
La tension de courroie doit suivre les prescriptions de l’opérateur. Une courroie trop lâche peut entraîner un décalage de position ou des à-coups. Trop tendue, elle augmente la charge sur les roulements et le moteur.
Paramètres à régler avec méthode
Les noms varient selon les cartes, mais les paramètres les plus courants concernent :
- la largeur ou le temps de course ;
- la vitesse d’ouverture ;
- la vitesse de fermeture ;
- l’accélération et la décélération ;
- le couple ou la limite de courant ;
- la force de fermeture ;
- la détection d’obstacle ;
- les positions de ralentissement ;
- le comportement après obstruction ou défaut.
Commencez avec les valeurs recommandées pour l’opérateur concerné lorsqu’elles sont disponibles. Modifiez un paramètre à la fois et observez plusieurs cycles complets. Augmenter fortement la force pour masquer une porte qui force est une erreur : cela peut dégrader la sécurité et accélérer l’usure.
Après un changement de moteur, d’encodeur ou de carte, certains contrôleurs exigent une procédure d’apprentissage de course. Respectez exactement la séquence applicable. Une course apprise avec des portes mal réglées donnera des résultats instables dès que l’effort varie.
Mise en service du système de porte
La mise en service doit confirmer le mouvement, la logique de commande et les fonctions de sécurité, pas seulement vérifier que les portes bougent une fois.
Effectuez les contrôles dans l’ordre suivant :
- Vérifiez le serrage des fixations, la transmission, les connecteurs et la mise à la terre prévue.
- Confirmez que la zone de déplacement est libre et que les portes se déplacent sans frottement anormal.
- Mettez sous tension et contrôlez les indications de la carte ou les codes défaut avant de lancer un cycle.
- Testez l’ouverture complète, la fermeture complète et le ralentissement en fin de course.
- Vérifiez le fonctionnement du rideau lumineux, de la cellule ou du bord sensible conformément à la procédure de l’installation.
- Confirmez que la porte se rouvre de manière attendue lorsqu’un obstacle est détecté.
- Contrôlez la fermeture des portes palières, l’engagement du sabot et la confirmation de verrouillage.
- Répétez plusieurs cycles à différents niveaux desservis pour repérer un frottement propre à une porte palier.
- Consignez la référence des pièces, les paramètres modifiés, les mesures utiles et les défauts éventuels.
Ne neutralisez pas un capteur ou un contact de sécurité pour rendre l’ascenseur disponible. Si la cause n’est pas identifiée, maintenir le défaut en état sûr et poursuivre le diagnostic est préférable à un réglage de contournement.
Questions fréquentes
Peut-on remplacer seulement le moteur de porte ?
Oui, si la carte, le retour de position et la mécanique sont compatibles avec le nouveau moteur. Il faut toutefois confirmer le type de moteur, la tension, la fixation, la transmission et les signaux de retour. Un moteur de même puissance n’est pas nécessairement interchangeable.
Pourquoi la porte se rouvre-t-elle alors qu’aucun obstacle n’est visible ?
Le rideau lumineux ou la cellule peut être actif, mal aligné ou perturbé. Une résistance mécanique excessive, un seuil de détection trop sensible, un défaut d’encodeur ou un problème de verrouillage peuvent aussi provoquer une réouverture. Commencez par contrôler le capteur et le coulissement mécanique.
Une carte de porte d’une autre version peut-elle fonctionner ?
Seulement si les références, l’alimentation, le brochage, le type de moteur, les capteurs et la logique de commande sont confirmés compatibles. Deux cartes visuellement proches peuvent avoir des firmwares, connecteurs ou paramètres différents.
Quel document préparer pour acheter une pièce de door drive ?
Préparez les références de la carte, du moteur et de l’opérateur, des photos nettes des plaques et connecteurs, la tension d’alimentation, le type de retour de position et une description précise du défaut. Ce dossier réduit le risque d’une pièce incompatible.
Pour un remplacement ou un approvisionnement B2B, établissez d’abord cette fiche de compatibilité à partir de l’équipement installé. Kelevator fournit des pièces détachées multi-marques pour importateurs, distributeurs, entreprises de maintenance, modernisation et acheteurs OEM ; transmettre les références et éléments techniques permet de comparer une pièce proposée avec le système de porte existant.
