Seuil de porte d’ascenseur : usure, mesures et remplacement

Le seuil de porte d’ascenseur guide le bas des vantaux pendant leur ouverture et leur fermeture. Ses rainures maintiennent la trajectoire de la porte, limitent son jeu latéral et participent à une fermeture régulière. Un seuil encrassé, déformé ou incompatible peut provoquer des frottements, des à-coups, un mauvais alignement ou des défauts répétés de porte.

Avant de commander un elevator door sill ou un seuil équivalent, il faut identifier s’il s’agit d’un seuil de cabine ou de palier, contrôler l’état des rainures et relever précisément le profil, les dimensions et les points de fixation. La ressemblance visuelle entre deux pièces ne suffit pas à assurer leur compatibilité.

Rôle d’un seuil de porte d’ascenseur

Le seuil est le profilé installé au bas de l’ouverture de porte. Il comporte généralement une ou plusieurs rainures dans lesquelles circulent les guides inférieurs des vantaux. Son rôle ne consiste donc pas à supporter le poids principal de la porte, qui est porté par le système de suspension supérieur, mais à contrôler sa position au bas de la course.

Un seuil en bon état aide à :

• guider les vantaux sans contact excessif avec le cadre ;
• maintenir un écart régulier entre les panneaux ;
• réduire les oscillations latérales lors du déplacement ;
• favoriser l’engagement correct des dispositifs de verrouillage côté palier ;
• éviter que des débris atteignent les guides inférieurs ou gênent la fermeture ;
• préserver les bords inférieurs des portes et les galets de guidage.

Les rainures doivent être suffisamment propres et intactes pour permettre le passage des guides. Une petite pierre, une vis, de la poussière compacte ou un morceau de matériau de chantier peut suffire à bloquer partiellement un vantail. Dans les immeubles où les accès sont très sollicités ou exposés à la poussière, l’entretien du seuil doit faire partie des contrôles réguliers de porte.

Le seuil ne corrige pas à lui seul un défaut de porte. Une porte qui frotte peut aussi révéler une suspension mal réglée, un galet usé, un panneau faussé ou un guide inférieur endommagé. Il faut donc examiner l’ensemble du mécanisme avant de remplacer une pièce.

Différence entre seuil de cabine et seuil de palier

Les seuils de cabine et de palier remplissent une fonction comparable, mais ils ne sont pas automatiquement interchangeables. Ils se distinguent par leur emplacement, leur environnement de fonctionnement et souvent par leur profil.

Le seuil de cabine est particulièrement exposé aux chariots, colis, chaussures et objets introduits dans la cabine. Son bord visible peut subir des impacts, tandis que ses rainures reçoivent les déchets transportés avec les usagers.

Le seuil de palier est souvent plus vulnérable à l’encrassement provenant du revêtement de sol, des travaux de finition ou des infiltrations. Une mauvaise jonction entre le sol fini et le seuil peut créer une zone de rétention de poussière. Il faut également s’assurer que le niveau du revêtement ne réduit pas l’accès aux rainures ou ne gêne pas la course des vantaux.

Lors d’un relevé, indiquez clairement la fonction de la pièce demandée : seuil cabine ou seuil palier, nombre de vantaux, ouverture centrale ou latérale, et référence de la porte lorsqu’elle est disponible. Commander un profilé destiné au mauvais emplacement est une erreur fréquente, même lorsque la longueur semble correcte.

Matériaux et profils de seuil courants

L’aluminium est largement utilisé pour les seuils de portes d’ascenseur, car il combine faible poids, usinage précis et bonne résistance à la corrosion dans des conditions normales d’exploitation. Selon les modèles, les seuils peuvent aussi être fabriqués avec d’autres alliages ou comporter des solutions de renfort adaptées à leur usage.

Le matériau seul ne détermine pas la compatibilité. Le profil est tout aussi important : largeur totale, hauteur, forme des rainures, distance entre rainures, bords d’appui et emplacement des perçages doivent correspondre au système de porte.

Profils à une, deux ou plusieurs rainures

Le nombre de rainures dépend généralement de la configuration des vantaux et de leurs guides inférieurs. Un seuil à deux rainures peut paraître proche d’un autre modèle à deux rainures, mais leurs entraxes, profondeurs et formes de gorge peuvent être différents.

Vérifiez notamment :

• le nombre exact de rainures actives ;
• leur forme : droite, ouverte, étroite, profonde ou avec fond spécifique ;
• l’écartement entre les axes de rainures ;
• la largeur des lèvres qui guident les patins ;
• la présence de zones de fixation intégrées au profil ;
• les extrémités usinées ou les découpes nécessaires au cadre.

Un [seuil de porte d’ascenseur en alliage d’aluminium de type F 60 mm](/products/aluminum-alloy-door-sill-60mm-f-type-elevator-parts/) peut constituer un point de comparaison utile lorsque son profil et ses dimensions correspondent au relevé. La désignation commerciale, la largeur nominale ou une photo ne remplacent toutefois pas la vérification des cotes et du dessin de profil.

Longueur standard ou coupe sur mesure

Un profilé peut être fourni à une longueur supérieure à l’ouverture utile puis coupé et préparé sur site ou en atelier. Cette option exige une grande précision : une coupe imprécise, un perçage décalé ou une extrémité mal finie peut compromettre le positionnement dans le cadre.

Avant une coupe, confirmez :

• la longueur hors tout du seuil existant ;
• la largeur réelle de l’ouverture entre jambages ;
• les réservations, retours de cadre et découpes latérales ;
• les positions de fixation par rapport aux extrémités ;
• la nécessité éventuelle de chanfreins ou d’encoches.

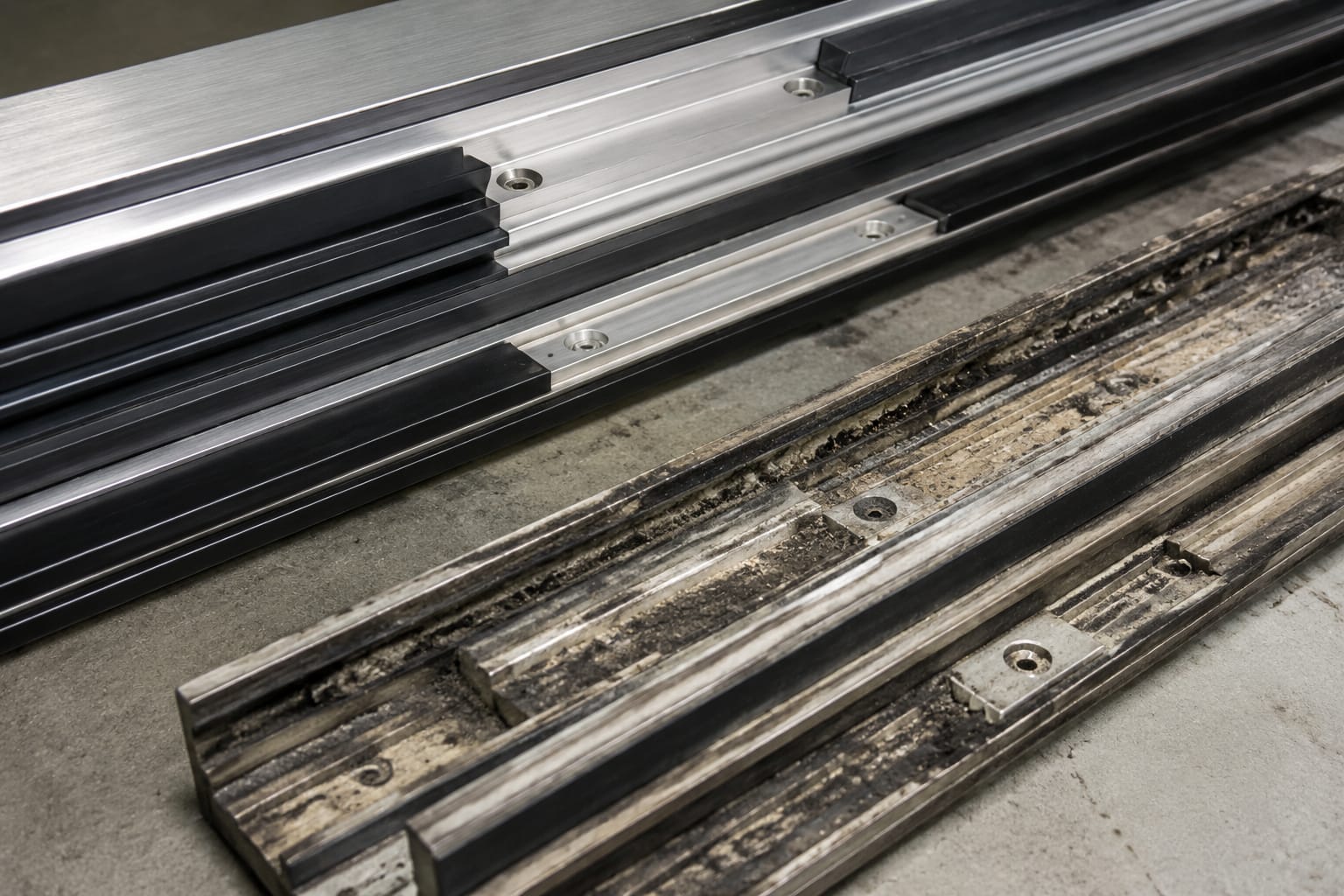

Signes d’usure, de dommage et d’obstruction

Un nettoyage préventif est approprié lorsque les rainures sont simplement sales. En revanche, un seuil remplacé ou réparé doit répondre à une déformation, une fissure, une usure de profil ou une fixation défaillante. La décision doit être basée sur l’état de fonctionnement, pas uniquement sur son apparence.

Les signes à surveiller sont les suivants :

• porte qui hésite, frotte ou s’arrête à proximité de la fermeture ;
• bruit métallique ou grincement régulier au passage d’un vantail ;
• guide inférieur qui sort de sa rainure ou touche les bords ;
• rainure écrasée, ébréchée ou élargie de manière visible ;
• seuil desserré, relevé ou mal aligné avec le sol ;
• vis de fixation manquantes, usées ou impossibles à serrer ;
• dépôt compact de poussière, gravier, ciment, plastique ou métal ;
• traces de contact anormales sous les panneaux de porte ;
• ouverture entre panneaux irrégulière ou porte visiblement inclinée.

Les rayures superficielles sur la face visible ne justifient pas nécessairement un remplacement. En revanche, une déformation des lèvres de rainure peut modifier le guidage du patin inférieur et accélérer l’usure de la porte. Ne redressez pas brutalement un profilé sans vérifier son état : une correction locale peut créer un rétrécissement de gorge ou une arête qui accroche le guide.

Les défauts intermittents méritent une attention particulière. Une porte peut fonctionner après un nettoyage, puis recommencer à coincer lorsque les vibrations déplacent un débris dans la rainure. Il est utile de contrôler les rainures sur toute leur longueur, y compris aux extrémités où les particules s’accumulent souvent.

Bonnes pratiques de nettoyage et d’inspection

L’entretien du seuil doit être réalisé par du personnel compétent, avec l’ascenseur sécurisé selon les procédures de maintenance applicables. Une porte peut se déplacer de manière inattendue si les travaux sont effectués sans isolation ni maîtrise de l’opérateur.

Pour un contrôle courant, la séquence est simple :

1. Mettre l’installation dans une condition sûre pour intervenir sur la porte concernée.
2. Retirer les débris visibles à l’aide d’un aspirateur, d’une brosse adaptée ou d’un outil non agressif.
3. Nettoyer les rainures sans rayer ou élargir leurs lèvres.
4. Vérifier que les guides inférieurs circulent librement sur toute la course.
5. Contrôler le serrage et l’état des fixations accessibles.
6. Observer la porte pendant plusieurs cycles d’ouverture et de fermeture après remontage.
7. Noter les anomalies répétitives pour distinguer un problème de seuil d’un problème de suspension ou d’opérateur.

Évitez de remplir les rainures avec une graisse épaisse ou des produits qui captent la poussière. Sauf instruction précise du fabricant de porte, le seuil doit rester propre et sec. Les produits corrosifs, les outils coupants et le burin risquent d’endommager l’aluminium ou de modifier les dimensions utiles du profil.

Après des travaux de maçonnerie, de carrelage, de peinture ou de plafonnage près d’une porte palière, inspectez les seuils plus tôt que prévu. Les résidus de ciment et les granulats sont particulièrement problématiques : ils durcissent et peuvent endommager les guides durant les premiers cycles de porte.

Relever le profil, la largeur et les points de fixation

La mesure est l’étape décisive avant l’achat. Un seuil annoncé avec une largeur nominale identique à l’ancien peut rester incompatible si ses rainures ou ses fixations diffèrent. Relevez les dimensions sur la pièce déposée lorsque cela est possible, ou sur un seuil identique en bon état.

Données minimales à transmettre ou à comparer

Préparez une fiche de relevé comprenant :

• usage : cabine ou palier ;
• marque et modèle de porte, si identifiables ;
• configuration : ouverture centrale ou latérale ;
• nombre de vantaux et nombre de rainures ;
• longueur totale du seuil ;
• largeur totale et hauteur du profil ;
• largeur, profondeur et forme de chaque rainure ;
• entraxe entre les rainures ;
• position, diamètre et nombre des trous de fixation ;
• distance des premiers trous par rapport à chaque extrémité ;
• photos nettes de la face supérieure, du profil en coupe et des extrémités ;
• état des patins ou guides inférieurs associés.

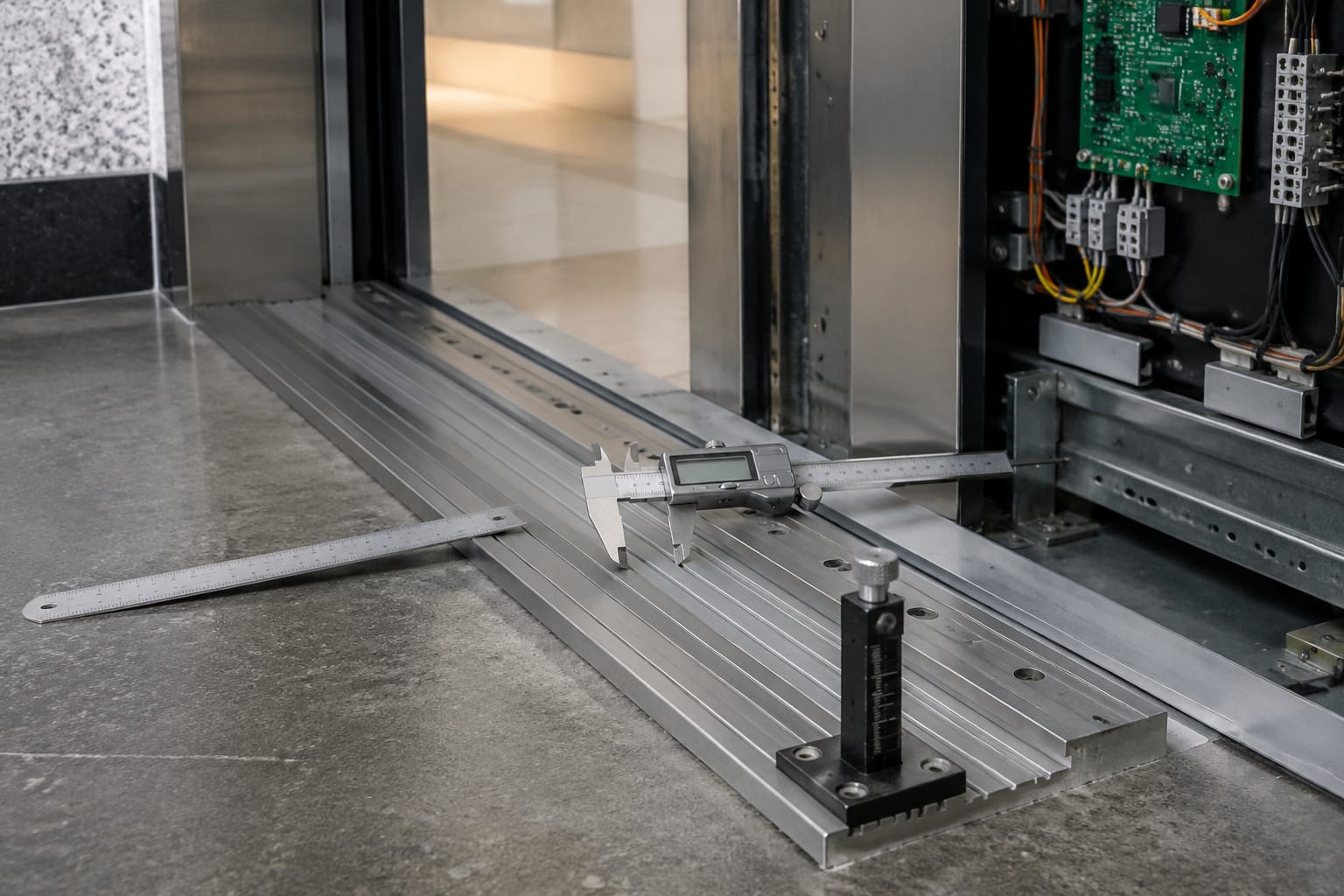

Utilisez un pied à coulisse pour les rainures et les petites cotes, puis un mètre rigide pour la longueur totale. Mesurez à plusieurs endroits lorsqu’un seuil semble tordu ou usé. Une seule mesure prise dans une zone écrasée peut conduire à choisir un profil incorrect.

Une photo du profil en coupe est souvent très utile, mais elle doit être prise perpendiculairement et accompagnée d’une règle. Une photo en perspective ne permet pas de confirmer la profondeur des gorges ni la hauteur des lèvres.

Erreurs de mesure à éviter

Ne mesurez pas uniquement la zone visible entre les vantaux. Les extrémités du seuil, souvent cachées par le cadre ou par les retours de finition, influencent la longueur réelle et le positionnement des fixations.

Ne supposez pas que les trous existants pourront être réutilisés. Ils doivent être comparés au plan ou au profil du nouveau seuil. Percer des trous supplémentaires sans évaluer la structure du profil peut l’affaiblir ou gêner le montage.

Enfin, ne basez pas la commande sur la largeur de passage de la cabine. La largeur de passage est une dimension d’ouverture ; elle n’est pas nécessairement égale à la longueur ou à la largeur du seuil.

Contrôles liés à l’alignement des panneaux de porte

Un seuil neuf ne résoudra pas un défaut causé par des panneaux mal suspendus. Avant de conclure que le seuil est responsable, vérifiez l’alignement général de la porte.

Les contrôles pratiques portent sur :

• le parallélisme des panneaux par rapport au seuil ;
• la verticalité des bords de porte ;
• l’écartement entre panneaux sur toute leur hauteur ;
• le jeu entre les bords inférieurs et les lèvres de rainure ;
• l’état des patins inférieurs ;
• la fixation et l’usure des galets de suspension ;
• le jeu latéral des panneaux au repos et en mouvement ;
• les éventuels contacts avec le cadre, les jambages ou les caches.

Les composants de suspension supérieurs ont un effet direct sur le comportement observé au niveau du seuil. Un [panneau suspendu de porte cabine avec galets 1000-58](/products/car-door-hanging-panel-1000-58-door-hanging-wheels-lift-accessories-elevator-spare-parts/) ou un [panneau suspendu de porte palière avec galets 1000-58](/products/door-hanging-panel-1000-58-door-hanging-wheels-lift-accessories-elevator-spare-parts/) doit être comparé à la référence de porte, à la configuration des vantaux et aux dimensions du montage existant avant tout remplacement.

Un guide inférieur usé peut donner l’impression que le seuil est trop large. À l’inverse, un galet supérieur détérioré peut laisser le panneau s’affaisser et provoquer un contact anormal dans la rainure. Le diagnostic doit donc inclure les pièces hautes et basses de chaque vantail.

Remplacement du seuil et essais finaux de porte

Le remplacement doit être effectué par un technicien qualifié, avec l’installation sécurisée. La méthode exacte dépend du type de porte, du cadre, des fixations et de l’accessibilité du seuil. Une intervention inadéquate peut altérer l’alignement de la porte ou créer un défaut de fonctionnement au palier.

Avant la pose du nouveau seuil :

• comparez physiquement l’ancien et le nouveau profil ;
• vérifiez la longueur, les rainures, les perçages et les découpes ;
• nettoyez la surface d’appui et retirez tous les débris ;
• examinez les guides inférieurs et remplacez-les s’ils sont endommagés ;
• contrôlez l’état des vis, inserts et supports de fixation ;
• conservez la référence et les relevés dans le dossier de maintenance.

Pendant le montage, le seuil doit reposer à plat, rester fermement fixé et conserver son alignement avec l’ouverture. Ne forcez pas les vantaux pour les faire entrer dans des rainures qui ne correspondent pas : cela indique généralement une erreur de profil, de réglage ou de positionnement.

Après l’installation, effectuez des essais complets d’ouverture et de fermeture. Observez plusieurs cycles avec les portes à vide, puis selon les procédures applicables à l’installation. Vérifiez l’absence de frottement, le maintien des panneaux dans leurs guides, l’uniformité des jeux et le bon fonctionnement de la porte à chaque niveau concerné.

La validation finale doit aussi confirmer que le seuil ne crée pas de risque de coincement, de faux niveau local ou de gêne à l’accès. Tout bruit nouveau, résistance inhabituelle ou écart de porte doit être investigué avant la remise en service normale.

Questions fréquentes

Peut-on remplacer seulement une partie d’un seuil de porte d’ascenseur ?

Cela dépend du profil, du type de dommage et de la conception de la porte. Une réparation locale peut être envisageable dans certains cas, mais elle doit préserver la géométrie continue des rainures et la rigidité de la fixation. Lorsqu’une gorge est déformée sur une longueur importante ou que le profil est fissuré, le remplacement complet est généralement plus cohérent.

Comment savoir si le problème vient du seuil ou du guide inférieur ?

Inspectez les deux. Un débris ou une rainure écrasée laisse souvent des traces localisées et bloque le mouvement au même endroit. Un guide inférieur usé présente plutôt un jeu excessif ou un contact irrégulier sur plusieurs zones. Vérifiez également la suspension supérieure, car un vantail affaissé peut frotter même avec un seuil intact.

Faut-il remplacer les guides inférieurs en même temps que le seuil ?

Pas systématiquement. En revanche, il est pertinent de les examiner pendant l’intervention. Un guide endommagé peut user rapidement un seuil neuf, tandis qu’un seuil déformé peut avoir détérioré le guide. Remplacer seulement l’une des deux pièces sans contrôle de l’autre réduit l’efficacité de la réparation.
