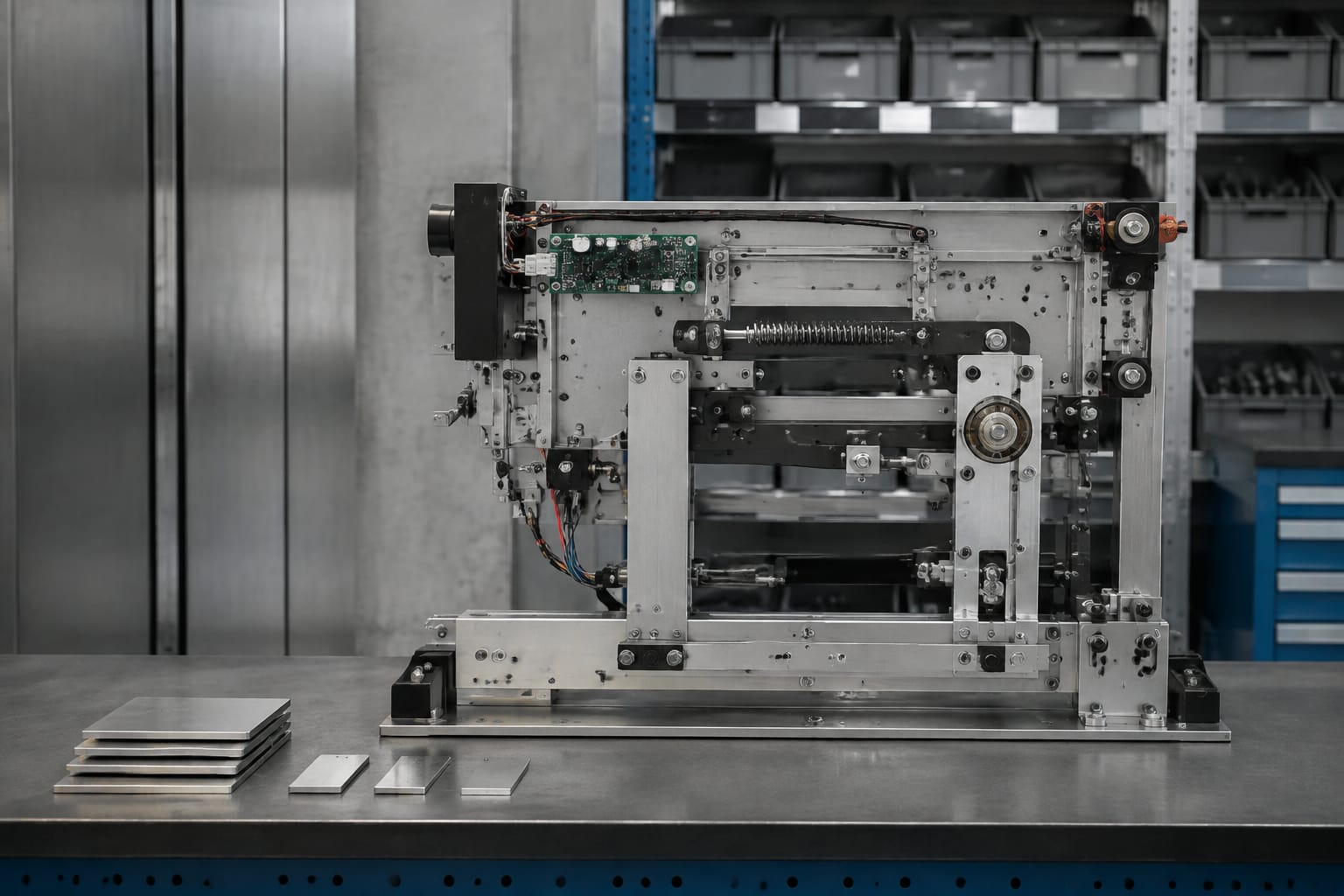

Butée de porte d’ascenseur : pannes et réglage

Une elevator door stopper désigne généralement une pièce qui arrête, amortit ou limite le mouvement d’une porte d’ascenseur. Ce n’est pas toujours une pièce portant exactement le nom de « butée » : selon le mécanisme, il peut s’agir d’un tampon, d’un ressort, d’une vis de fin de course, d’un galet, d’une came ou d’un élément de suspension.

Pour corriger un arrêt brutal, une porte qui ferme mal ou un vantail qui dépasse sa position normale, il faut d’abord identifier la fonction réelle de la pièce. Régler une butée usée, un galet détérioré ou une porte désalignée sans traiter la cause peut créer des chocs répétés, une réouverture intempestive ou une mise hors service de l’ascenseur.

Ce que les acheteurs appellent une butée de porte d’ascenseur

Dans les demandes de pièces, l’expression elevator door stopper peut couvrir plusieurs composants. Le fournisseur doit donc recevoir une description du défaut, des photos et des mesures, plutôt qu’un nom approximatif seul.

Une butée de porte peut remplir l’une de ces fonctions :

• limiter l’ouverture ou la fermeture d’un vantail ;
• absorber l’énergie en fin de course ;
• empêcher un contact métal contre métal ;
• maintenir un ressort, un levier ou une lame dans sa position de repos ;
• contribuer au positionnement du mécanisme de porte ;
• réduire le bruit et les vibrations à l’arrivée en butée.

Il faut distinguer la porte cabine de la porte palière. La première est commandée par l’opérateur de porte situé sur la cabine. La seconde est entraînée ou déverrouillée par l’accouplement de cabine lors de l’arrêt au niveau. Les pièces peuvent sembler proches, mais leur montage, leurs dimensions et leur rôle sont différents.

Le terme peut également être employé pour une pièce de sécurité ou de retenue. Par exemple, une lame, un ressort de couteau de porte, une pièce d’accouplement ou un élément de verrouillage ne doit jamais être assimilé à une simple butée sans vérifier sa référence et son montage.

Ressorts, tampons et limites de course

Les éléments qui arrêtent le mouvement ne sont pas interchangeables. Leur choix dépend de la masse du vantail, de la vitesse de l’opérateur, de la cinématique du mécanisme et de la position sur laquelle la porte doit s’arrêter.

Un tampon ne remplace pas un ressort. Le tampon dissipe surtout le choc au contact, tandis que le ressort fournit une force de retour ou maintient une pression. De même, une vis de réglage détermine une position ; elle n’est pas conçue pour compenser un galet hors axe ou un rail déformé.

Sur une porte palière, les ressorts peuvent aussi intervenir dans le rappel de certaines pièces de l’ensemble de verrouillage ou d’accouplement. Ils sont alors liés à une fonction de sécurité. Toute substitution doit respecter la pièce d’origine, la configuration du fabricant et les procédures du technicien habilité.

Pour les configurations où un ressort de porte est la pièce recherchée, comparez les dimensions et le mode de fixation avec les [ressorts pour porte d’ascenseur](/products/door-spring-lift-accessories-elevator-spare-parts/). Une longueur visuellement proche ne confirme ni la force du ressort ni sa compatibilité.

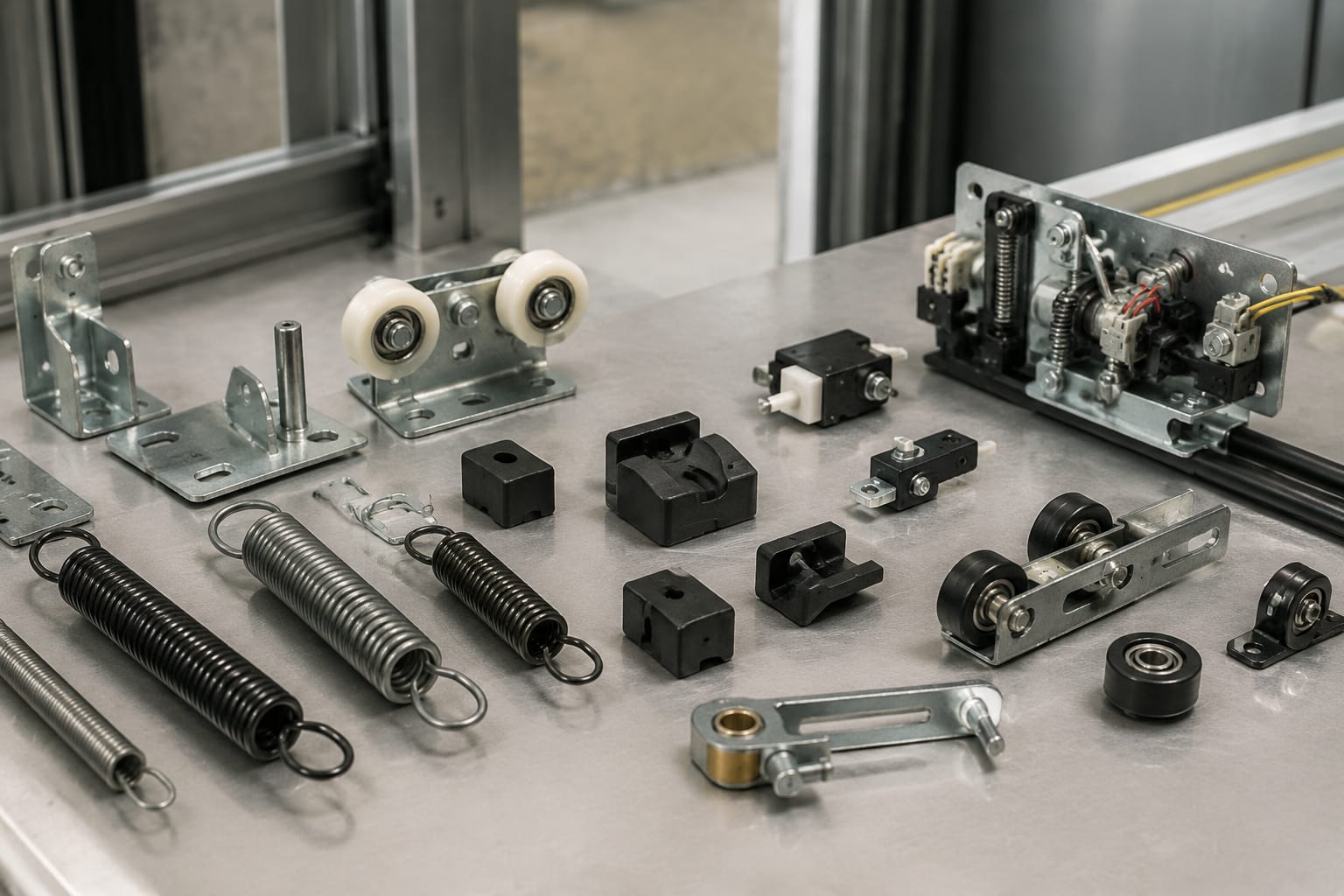

Galets et composants de suspension associés

Une mauvaise arrivée en butée est souvent causée par un composant qui ne porte pas le nom de butée. Les galets de suspension, galets de guidage, patins, rails et fixations déterminent la trajectoire du vantail. Lorsqu’ils s’usent, le vantail peut atteindre la butée de biais ou avec une énergie anormale.

Les composants à contrôler comprennent notamment :

• les galets suspendant le vantail sur son rail ;
• les galets de guidage inférieur ou les patins de guidage ;
• le rail supérieur et ses extrémités ;
• les fixations de l’étrier de suspension ;
• le bras, la courroie, la chaîne ou le câble de l’opérateur selon le modèle ;
• les lames et couteaux d’accouplement de porte ;
• les contre-écrous et vis de réglage.

Un galet présentant un méplat peut faire vibrer la porte et produire un claquement répétitif. Un roulement grippé augmente l’effort demandé à l’opérateur. Un galet dont le réglage vertical est incorrect peut faire frotter le vantail contre le seuil ou déplacer le point de contact avec la butée.

Les composants d’accouplement méritent une attention particulière. Un ressort de couteau de porte peut participer au comportement mécanique de l’ensemble pendant l’accostage et la séparation des portes. Pour une pièce de type Mitsubishi annoncée en 119 x 17 mm, il faut encore comparer la référence, la forme et le montage avec le [ressort de couteau de porte Mitsubishi 119 x 17 mm](/products/elevator-door-knife-spring-119x17mm-mitsubishi-elevator-parts-lift-accessories/), car la dimension seule ne suffit pas à valider une pièce de sécurité.

Symptômes d’un mauvais arrêt ou d’une mauvaise fermeture

Les symptômes aident à séparer un défaut de butée d’un problème d’opérateur ou de suspension. Il est utile de noter si le défaut apparaît à l’ouverture, à la fermeture, sur un seul palier ou sur toute la course.

Les signaux les plus fréquents sont les suivants :

• choc sec ou bruit métallique lorsque la porte arrive en bout de course ;
• rebond du vantail après la fermeture ou l’ouverture ;
• porte qui s’arrête avant sa position complète ;
• vantail qui dépasse son point d’arrêt normal ;
• fermeture lente, irrégulière ou avec effort visible ;
• frottement contre le seuil, le montant ou l’autre vantail ;
• jeu inhabituel lorsque la porte est arrêtée ;
• réouverture sans obstacle apparent ;
• opérateur qui force, s’arrête ou signale un défaut ;
• porte palière qui ne se referme pas correctement après le départ de la cabine.

Un bruit unique à la fin d’ouverture peut révéler un tampon manquant, une butée desserrée ou un arrêt de rail usé. En revanche, un bruit tout au long de la course oriente plutôt le diagnostic vers un galet, un rail, un guide inférieur ou une déformation du vantail.

Une porte qui rouvre au dernier moment n’indique pas automatiquement un problème de butée. L’effort excessif, un mauvais alignement, un frottement ou un réglage de l’opérateur peuvent être détectés comme une obstruction. Il faut éviter d’augmenter arbitrairement la force de fermeture : cela peut masquer une usure mécanique et dégrader la sécurité des usagers.

Contrôler l’alignement et l’usure mécanique

Avant tout réglage, mettez l’équipement hors de la condition de fonctionnement appropriée selon les procédures de maintenance applicables. Les portes d’ascenseur comportent des zones de pincement, des organes sous tension mécanique et des fonctions de verrouillage de sécurité. Les travaux doivent être réalisés par un personnel qualifié, avec les protections et consignations requises.

Commencez par un contrôle visuel et manuel méthodique :

1. Vérifiez la présence de chaque tampon, ressort, vis d’arrêt et contre-écrou.
2. Recherchez caoutchouc fendu, métal poli par frottement, pièces tordues, traces de chocs ou corrosion.
3. Contrôlez que les fixations ne sont ni desserrées ni déplacées.
4. Examinez les galets : usure de la bande de roulement, jeu axial, rotation dure, roulement bruyant ou méplat.
5. Observez les rails : saleté compacte, bavures, déformation, jonction mal alignée ou extrémité endommagée.
6. Vérifiez le jeu entre vantail, seuil, montants et vantail adjacent sur toute la course.
7. Comparez le comportement du palier défectueux avec un palier fonctionnel de même configuration.

Une pièce de butée usée peut être le résultat, et non l’origine, du problème. Par exemple, si le galet est désaxé, il frappera toujours la nouvelle butée dans une mauvaise position. Si le bras d’entraînement est desserré, la position de fin de course changera même après un réglage correct de la vis d’arrêt.

Ne lubrifiez pas automatiquement tous les composants. Certains galets, surfaces de friction, tampons et éléments de verrouillage doivent rester propres et secs, ou nécessitent seulement un lubrifiant spécifié par le fabricant. Un produit inadapté attire la poussière, affecte l’adhérence ou accélère l’usure.

Mesurer le composant d’origine

Pour commander une butée de porte d’ascenseur ou une pièce associée, relevez les données avant le démontage lorsque c’est possible. Une photo de loin montre la position dans le mécanisme ; une photo rapprochée avec une règle montre les détails dimensionnels. Les deux sont utiles.

Pour un tampon ou une butée, mesurez :

• diamètre ou largeur et longueur du corps ;
• hauteur totale et hauteur utile ;
• diamètre du trou de fixation ;
• taille et pas du filetage s’il existe ;
• position de l’insert métallique ;
• forme de la surface de contact : plate, conique, arrondie ou rainurée ;
• matière apparente et couleur, à titre d’indice seulement.

Pour un ressort, notez :

• longueur libre, sans charge ;
• diamètre extérieur et, si pertinent, diamètre intérieur ;
• diamètre du fil ;
• nombre de spires actives ;
• type d’extrémités : crochet, boucle, patte, spire fermée ou autre ;
• sens d’enroulement pour un ressort de torsion ;
• position de montage et sens de travail ;
• marquage ou référence éventuelle.

Pour une pièce de fin de course ou d’arrêt de rail, relevez l’entraxe des trous, le diamètre des vis, l’épaisseur, le profil de l’appui et l’orientation. Ajoutez la marque et le modèle de l’opérateur ou de la porte lorsque ces informations sont lisibles.

Les importateurs et équipes d’approvisionnement doivent conserver un échantillon si la pièce est critique ou si plusieurs variantes sont présentes sur le même parc. Kelevator fournit des pièces détachées multi-marques à des acheteurs B2B ; pour faciliter l’identification d’une pièce, une référence fabricant et un dossier de mesures restent plus fiables qu’une désignation commerciale générale.

Réglage ou remplacement : comment décider

Le réglage convient uniquement si le composant est intact, que son montage est correct et que la cause du défaut a été identifiée. Il sert à rétablir la position prévue, pas à prolonger l’usage d’une pièce déformée ou fatiguée.

Un réglage peut être envisagé lorsque :

• la butée réglable s’est déplacée mais n’est pas usée ;
• les contre-écrous sont desserrés et les filetages en bon état ;
• les galets, rails et supports sont en état correct ;
• le vantail est aligné et la course reste régulière ;
• les valeurs de positionnement du fabricant sont connues.

Le remplacement est généralement préférable lorsque :

• le tampon est durci, coupé, manquant ou écrasé ;
• un ressort est cassé, corrodé, étiré ou a perdu sa force ;
• la vis de butée est tordue, le filetage endommagé ou l’appui creusé ;
• le galet présente un méplat, un jeu excessif ou une rotation rugueuse ;
• le rail, l’étrier ou le support est déformé ;
• le réglage ne tient pas après serrage correct ;
• la pièce intervient dans un verrouillage, un accouplement ou une autre fonction de sécurité.

L’erreur fréquente est de remplacer un ressort par un modèle « presque identique ». Une différence de diamètre de fil, de nombre de spires ou de longueur peut modifier fortement l’effort. Elle peut faire claquer la porte, laisser un levier insuffisamment rappelé ou surcharger une pièce associée.

Une autre erreur consiste à serrer une butée jusqu’à supprimer le bruit sans contrôler l’espace de fermeture et l’alignement. Un fonctionnement apparemment silencieux peut cacher un vantail qui frotte, une course réduite ou une contrainte permanente sur l’opérateur.

Pour les ensembles utilisant un ressort long de porte palière, contrôlez également la longueur, les extrémités et la position de montage. La [pièce ressort 600 mm pour porte palière](/products/600mm-hall-door-spring-lift-accessories-elevator-spare-parts/) illustre le type de produit pour lequel une mesure de longueur ne remplace pas la validation de la compatibilité complète.

Essais finaux de mouvement de porte et de sécurité

Après remplacement ou réglage, remontez toutes les protections, serrez les fixations selon les exigences du fabricant et retirez les outils avant les essais. N’effectuez pas de test de mise en service avec une fonction de sécurité neutralisée ou contournée.

Les contrôles finaux doivent vérifier que la porte :

• atteint ses positions d’ouverture et de fermeture sans choc anormal ;
• s’arrête sur la butée prévue, sans contact parasite ;
• se déplace sans frottement sur toute la course ;
• conserve des jeux réguliers au seuil et entre les vantaux ;
• ne présente pas de rebond excessif ;
• ferme et rouvre de manière répétable ;
• n’endommage ni le galet, ni le rail, ni l’accouplement ;
• maintient le fonctionnement correct des dispositifs de verrouillage et de sécurité.

Répétez le cycle plusieurs fois, puis contrôlez de nouveau les fixations et les points de contact. Lorsque le défaut concernait une porte palière précise, vérifiez également le comportement de la cabine au niveau concerné : l’accouplement doit agir sans heurt et la porte palière doit revenir à son état fermé et verrouillé après le départ de la cabine.

Pour un approvisionnement fiable, transmettez la fonction recherchée, les mesures, les photos de montage, la référence lisible et le modèle de porte ou d’opérateur. Cette préparation permet de distinguer une véritable butée de porte d’un ressort, d’un galet ou d’un composant d’accouplement qui demande une vérification différente.
