L’éclairage de secours d’ascenseur doit s’allumer automatiquement lorsqu’une coupure de courant prive la cabine de son éclairage normal. Son rôle est de garder l’intérieur suffisamment visible pour les passagers pendant l’arrêt de l’appareil, notamment jusqu’à leur évacuation ou au rétablissement de l’alimentation.
Lorsqu’une lampe de secours ne s’allume pas, le défaut ne vient pas toujours du luminaire. La batterie, le bloc d’alimentation, le câblage, le chargeur ou la commande de basculement peuvent être en cause. Un diagnostic méthodique évite de remplacer une pièce fonctionnelle par erreur.
Rôle de l’éclairage de secours dans un ascenseur
L’éclairage de secours d’ascenseur est une fonction de sécurité de cabine. Il assure une source lumineuse autonome lorsque le réseau électrique normal est absent ou lorsque l’alimentation principale de l’éclairage est interrompue.
Dans une cabine immobilisée, l’obscurité augmente le stress des usagers et complique la communication avec l’extérieur. Une lumière de secours permet aux personnes présentes de repérer les boutons, l’interphone, l’affichage et les sorties lorsque l’évacuation est organisée par des intervenants qualifiés.
Cette fonction ne remplace pas :
- le système de communication d’urgence ;
- l’alimentation de secours du contrôleur d’ascenseur, lorsqu’elle est prévue ;
- les procédures de désincarcération ;
- les protections électriques du tableau de commande.
Elle complète ces dispositifs. Une cabine peut conserver son éclairage de secours alors que l’ascenseur ne peut pas reprendre le service. Inversement, une alimentation de secours destinée au contrôleur ne garantit pas automatiquement que chaque point lumineux de cabine fonctionne : il faut vérifier le schéma du système concerné.
Pour les entreprises de maintenance en RDC, cet équipement mérite une attention particulière dans les bâtiments où les perturbations de réseau ou les coupures sont possibles. Le contrôle doit toutefois rester adapté au modèle de l’ascenseur, à sa documentation technique et au plan de maintenance du site.

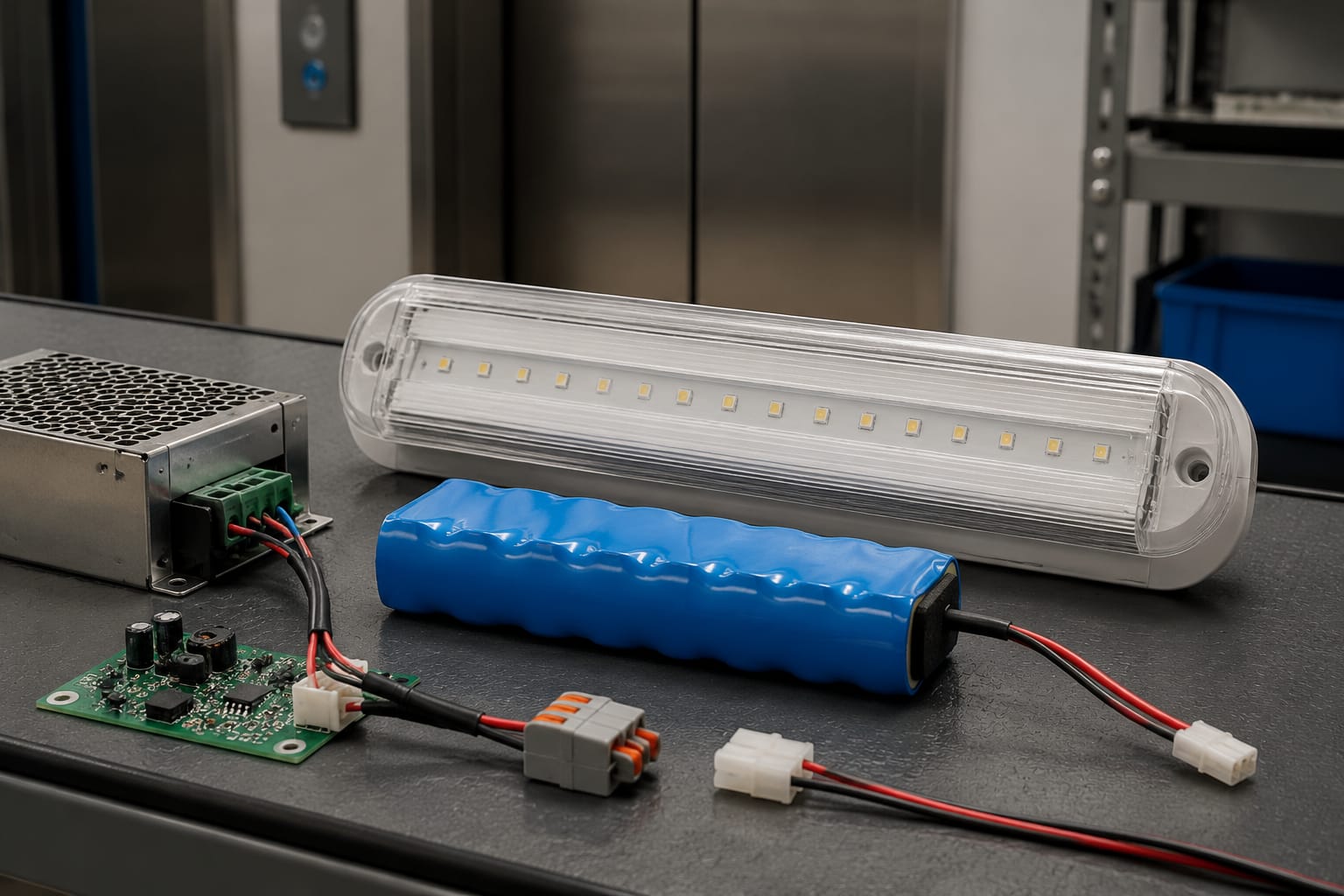

Blocs lumineux, batteries et alimentations
Un système d’éclairage de secours comprend généralement trois fonctions : produire la lumière, stocker l’énergie et assurer la charge ou le basculement vers la source autonome.
L’unité lumineuse de cabine
L’unité lumineuse peut être un module LED, une lampe intégrée à un plafonnier, ou un point lumineux dédié. Les modules LED sont fréquents parce qu’ils consomment peu d’énergie, mais ils exigent toujours une tension et une polarité correctes.
Avant de choisir un remplacement, vérifiez notamment :
- la tension nominale d’entrée ;
- le courant ou la puissance admissible ;
- le type de connecteur ;
- la polarité en courant continu ;
- les dimensions du module et son mode de fixation ;
- la compatibilité avec le plafonnier ou la carte existante ;
- la couleur de lumière et le niveau d’éclairement requis par l’installation.
Le remplacement doit conserver une solution cohérente avec le système électrique de cabine. Installer un module d’une tension différente peut empêcher l’allumage, endommager le module ou surcharger l’alimentation.
Pour une pièce de cabine identifiée selon son raccordement et son usage, consultez cette [solution d’éclairage de secours 12 V DC pour cabine Otis](/products/car-emergency-lighting-dc12v-otis-elevator-parts-lift-accessories/). La référence exacte, le brochage et l’application réelle doivent être confirmés avant commande.
La batterie ou le pack de batteries
La batterie fournit l’énergie à l’éclairage lorsque la source normale disparaît. Selon les installations, il peut s’agir d’un pack intégré au bloc d’alimentation ou d’un ensemble séparé raccordé par connecteur.
Les caractéristiques à relever sur la batterie existante sont :
| Point à contrôler | Pourquoi c’est important |
|---|---|
| Technologie de batterie | Le circuit de charge doit convenir au type de batterie installé. |
| Tension nominale | Elle doit correspondre à l’alimentation et au module lumineux. |
| Capacité | Elle influence l’autonomie, mais ne remplace pas la vérification de compatibilité. |
| Connecteur et polarité | Un raccordement mécanique compatible peut avoir un câblage différent. |
| Format et fixation | Le pack doit tenir correctement sans contrainte sur les fils. |
| État physique | Gonflement, corrosion, fuite ou échauffement imposent une intervention prudente. |
Une batterie peut afficher une tension proche de sa valeur nominale à vide tout en s’effondrant lorsqu’elle alimente la lampe. C’est pourquoi une mesure de tension seule ne suffit pas à juger de son état.

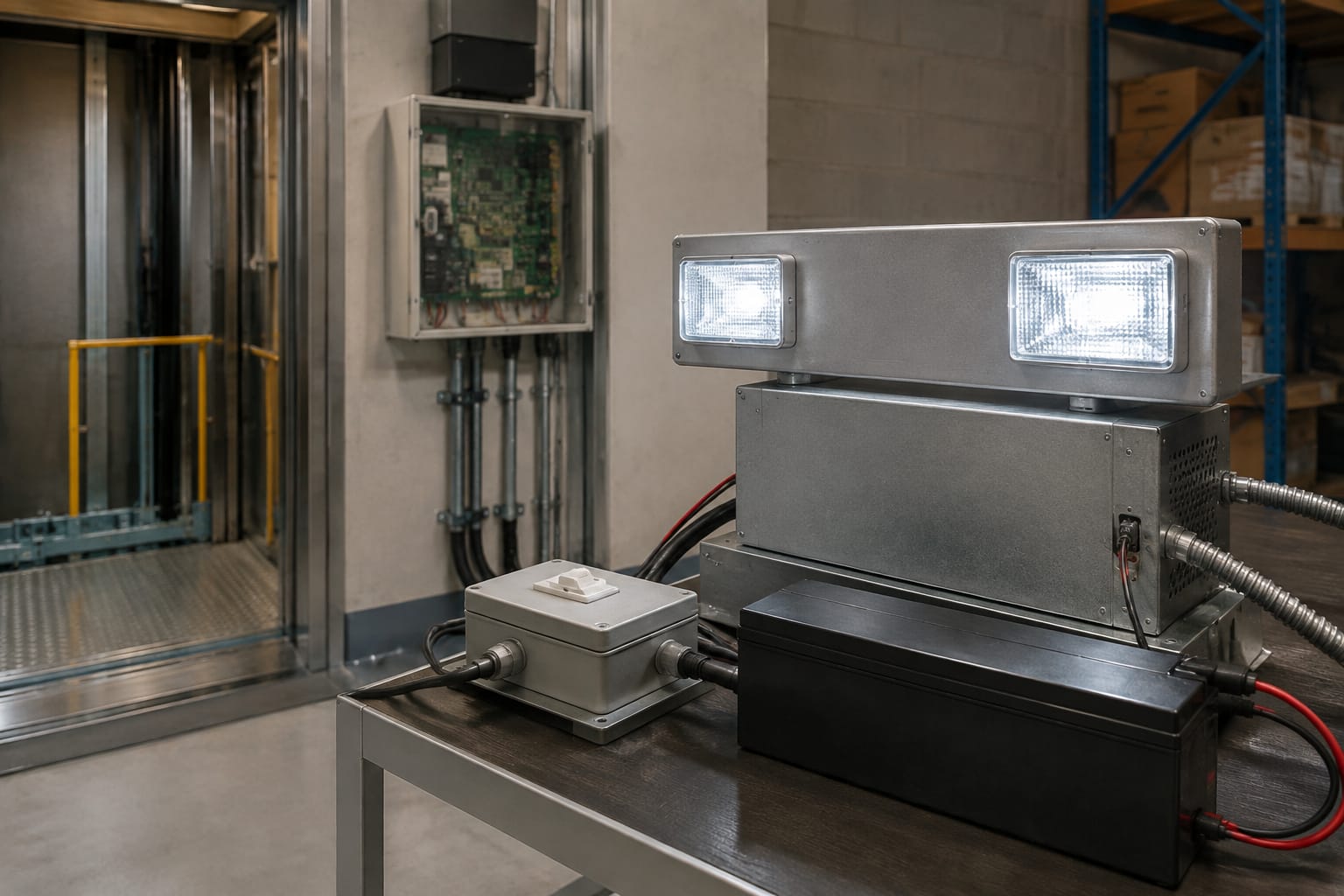

Le bloc d’alimentation de secours
Le bloc d’alimentation reçoit normalement l’énergie du circuit de cabine, charge la batterie et bascule sur celle-ci lorsque la tension normale disparaît. Selon sa conception, il peut aussi réguler la sortie destinée au luminaire et protéger la batterie contre une décharge excessive.
Une [alimentation pour éclairage de secours d’ascenseur](/products/emergency-lighting-power-supply-lift-accessories-elevator-spare-parts/) doit être sélectionnée d’après ses caractéristiques électriques et son interface, non uniquement parce que son apparence est similaire. La tension d’entrée, la tension de sortie, le type de batterie, les connecteurs et le montage sont des critères essentiels.
Le bloc peut intégrer un voyant de charge ou un dispositif de test. Ces fonctions sont utiles, mais elles ne remplacent pas un essai réel en condition de coupure contrôlée.
Modes de fonctionnement normal et de secours
En fonctionnement normal, le bloc d’alimentation utilise la source habituelle de la cabine. Il maintient la batterie en charge selon son circuit prévu et alimente ou prépare le circuit lumineux de secours.
Lorsqu’une coupure est détectée, le système doit passer sur la batterie. Le comportement exact dépend de l’équipement :
- un éclairage de secours dédié peut s’allumer seulement après la perte de tension ;
- une partie de l’éclairage de cabine peut rester active avec une puissance réduite ;
- un module LED peut être alimenté par une sortie DC stabilisée ;
- certains systèmes peuvent associer l’éclairage de secours à d’autres fonctions de cabine.
Le basculement doit être automatique. Un éclairage qui ne s’active qu’après avoir manipulé un fil ou un interrupteur ne satisfait pas le principe d’un éclairage de secours opérationnel.
Il faut également distinguer une coupure du réseau principal d’une panne locale. Si le fusible du circuit cabine est ouvert, si un connecteur est desserré ou si une alimentation auxiliaire est absente, la lampe peut rester éteinte alors que la batterie est saine. Le diagnostic doit donc suivre le chemin de l’énergie, de la source d’entrée jusqu’au module lumineux.
Pannes fréquentes de l’éclairage de secours
Les pannes les plus courantes sont simples en apparence, mais plusieurs peuvent produire le même symptôme : une cabine sombre pendant une coupure.
Batterie en fin de vie ou insuffisamment chargée
C’est une cause fréquente. La batterie peut ne plus tenir la charge, avoir perdu une partie de sa capacité ou ne plus recevoir de charge du bloc d’alimentation. Les signes possibles sont un allumage très bref, une lumière faible ou une extinction immédiate lors du test.
Ne remplacez pas automatiquement la batterie sans contrôler la charge. Une batterie neuve raccordée à un chargeur défectueux se dégradera rapidement et ne corrigera pas le problème de fond.
Défaillance du bloc d’alimentation ou du chargeur
Le bloc peut ne plus délivrer la tension de charge, ne plus détecter la perte de l’alimentation normale ou ne plus fournir une sortie correcte vers le luminaire. Des composants vieillissants, une surcharge, des connexions oxydées ou une alimentation d’entrée instable peuvent expliquer ce défaut.
Un module d’alimentation spécifique, tel qu’une [alimentation de secours pour ascenseur Hitachi](/products/emergency-power-supply-hitachi-elevator-parts-lift-accessories/), ne doit pas être substitué sur la seule base de la marque. Contrôlez la référence, le schéma de raccordement et les paramètres électriques de l’équipement en place.
Module lumineux LED ou lampe défectueux
Un module LED peut tomber en panne en raison d’un vieillissement, d’une surtension, d’une polarité inversée ou d’un problème thermique. Un plafonnier peut également présenter un faux contact ou une piste endommagée.
Un module compatible doit être testé à sa tension prévue, avec une source adaptée. Évitez les essais improvisés avec une tension inconnue : la preuve qu’un module s’allume une fois ne confirme pas nécessairement sa compatibilité avec le système d’ascenseur.
Câble, connecteur ou masse défaillante
Des vibrations de cabine, des interventions antérieures ou l’humidité peuvent affecter les connexions. Recherchez les fils pincés, gaines abîmées, bornes desserrées, traces de chauffe et oxydation.
Un connecteur partiellement engagé peut laisser passer assez de courant pour un voyant, mais pas assez pour alimenter correctement le module pendant le mode de secours. Vérifiez la continuité et l’état mécanique, après mise en sécurité du circuit.
Mauvais remplacement antérieur
Une erreur de tension, de polarité, de technologie de batterie ou de capacité de charge peut créer une panne récurrente. Les adaptateurs de fortune et les épissures non protégées rendent aussi le dépannage plus difficile.
Conservez la référence de la pièce déposée, prenez des photos du câblage avant déconnexion et comparez les informations du fabricant. Cela réduit le risque d’installer une alimentation ou une batterie incompatible.
Contrôler la tension, la batterie et le câblage
Les travaux doivent être réalisés par un technicien compétent, avec les consignes de sécurité de l’ascenseur et du bâtiment. Avant toute manipulation, identifiez les sources d’énergie. Une cabine comporte souvent plusieurs circuits ; l’arrêt d’un circuit ne signifie pas forcément l’absence de toute tension.
Voici une séquence de diagnostic pratique.
1. Vérifier le symptôme en mode normal
Contrôlez d’abord l’état du plafonnier et du circuit lumineux quand l’ascenseur est alimenté normalement. Notez si le défaut concerne uniquement l’éclairage de secours ou l’ensemble de l’éclairage de cabine.
Vérifiez les fusibles, disjoncteurs, interrupteurs et connecteurs associés selon le schéma applicable. Une protection déclenchée indique un problème à comprendre, pas seulement un élément à réarmer.
2. Relever les données de la pièce installée
Relevez la référence du bloc, les valeurs d’entrée et de sortie, la technologie de batterie, la tension du pack et les marquages des connecteurs. Ces informations sont indispensables pour comparer une pièce de remplacement.
Les documents techniques du fabricant de l’ascenseur ou du sous-ensemble restent la première source pour le brochage et les exigences exactes. Lorsque ces données sont indisponibles, ne déduisez pas une compatibilité à partir de la forme du boîtier.
3. Mesurer la tension d’entrée du bloc
Avec un multimètre approprié et en respectant les procédures de sécurité, contrôlez si le bloc reçoit bien sa tension normale. Sans alimentation d’entrée, la batterie ne peut pas se charger correctement.
Si la tension d’entrée est absente, remontez le circuit vers la protection, le transformateur, l’alimentation auxiliaire ou le bornier concerné. Remplacer le bloc de secours à ce stade peut être inutile.
4. Contrôler la tension de batterie et la charge
Mesurez la batterie au repos, puis vérifiez son comportement pendant un essai de secours contrôlé. Une chute importante et rapide sous charge est un indice utile, mais l’interprétation dépend de la tension nominale et de la technologie du pack.
Contrôlez aussi la tension fournie par le chargeur lorsque l’alimentation normale est présente. Une batterie dont la tension reste constamment faible peut être défectueuse ou ne pas être chargée.
Ne court-circuitez jamais les bornes de batterie pour “tester” son énergie. Ce geste peut endommager les composants, provoquer un échauffement et compromettre la sécurité de l’installation.
5. Tester le module et le circuit de sortie
Si le bloc et la batterie semblent corrects, mesurez la sortie destinée à l’unité lumineuse pendant le mode de secours. Comparez avec les exigences indiquées pour le module.
Inspectez ensuite la continuité des conducteurs et les connecteurs, après isolement du circuit. Une anomalie de câblage peut être intermittente : bougez très légèrement le faisceau seulement lorsque la procédure le permet et observez si la lampe scintille ou s’éteint.
Choisir une alimentation de remplacement compatible
Le remplacement d’une alimentation de secours doit se décider à partir d’exigences vérifiables. La mention “éclairage de secours” sur un boîtier ne suffit pas à établir l’équivalence.
| Critère de sélection | À confirmer avant achat | Risque si ignoré |
|---|---|---|
| Tension et nature de l’entrée | AC ou DC, plage d’entrée, fréquence si applicable | Bloc non alimenté ou endommagé |
| Sortie vers la lampe | Tension, courant, polarité et connectique | Lampe inopérante ou détériorée |
| Batterie compatible | Technologie, tension, capacité admise, connecteur | Charge incorrecte ou autonomie insuffisante |
| Fonction de basculement | Mode de détection et logique de secours | Éclairage absent lors d’une coupure |
| Dimensions et montage | Fixations, ventilation, emplacement disponible | Installation instable ou impossible |
| Application | Référence d’origine, modèle de cabine ou documentation | Incompatibilité fonctionnelle |
La capacité de batterie n’est pas le seul critère à considérer. Un pack de capacité supérieure peut sembler avantageux, mais il doit rester autorisé par le circuit de charge et compatible avec l’encombrement, le connecteur et la conception du système.
Pour les importateurs, distributeurs et équipes d’approvisionnement, la meilleure demande de pièce contient au minimum : photos nettes des étiquettes, référence complète, valeurs électriques, photos des connecteurs, dimensions et contexte d’application. Ces informations réduisent les erreurs de sourcing et les retours liés à une incompatibilité.
Kelevator fournit des pièces détachées multi-marques pour ascenseurs aux importateurs, distributeurs, sociétés de maintenance, entreprises de modernisation et acheteurs OEM. Pour une demande de remplacement, transmettez les caractéristiques relevées plutôt qu’une description générale telle que “batterie d’ascenseur” ou “bloc de secours”.
Intervalles d’inspection et d’essai
L’éclairage de secours doit faire partie des contrôles préventifs de l’ascenseur. L’intervalle précis dépend du fabricant, du contrat de maintenance, de la conception du bâtiment et des exigences locales applicables.
Dans la pratique, un programme utile prévoit :
- une vérification visuelle lors des visites de maintenance ;
- un contrôle de l’état du luminaire, du boîtier, des connecteurs et du câblage ;
- une vérification des indicateurs de charge lorsqu’ils existent ;
- un essai fonctionnel planifié du passage en mode de secours ;
- un examen plus approfondi après une coupure, une intervention électrique ou un remplacement de batterie ;
- l’enregistrement des résultats, défauts observés et pièces remplacées.
Un simple contrôle visuel ne démontre pas l’autonomie réelle. À l’inverse, un essai de décharge prolongé trop fréquent peut solliciter inutilement la batterie. Suivez la durée d’essai et la méthode indiquées dans la documentation de l’équipement.
Les batteries ont une durée de service limitée et leur vieillissement dépend notamment de la température, de la qualité de charge et de la fréquence des décharges. Prévoir leur inspection évite de découvrir une perte d’autonomie au moment où le système est nécessaire.
Vérifier le fonctionnement après réparation
Après avoir remplacé une batterie, une alimentation ou un module lumineux, ne vous contentez pas de constater l’allumage en présence du réseau normal. La réparation doit être validée dans le mode pour lequel le système est conçu.
La vérification finale doit inclure les points suivants :
- Confirmer que tous les connecteurs sont correctement engagés et que les câbles sont fixés sans pincement.
- Rétablir les protections et vérifier l’absence d’alarme ou de comportement anormal du circuit concerné.
- Vérifier que la batterie reçoit une charge normale, selon les valeurs et la méthode prévues par le fabricant.
- Provoquer le mode de secours par une méthode contrôlée et autorisée.
- Confirmer l’allumage automatique de la lumière de secours, son absence de scintillement et sa stabilité.
- Vérifier que l’éclairage reste actif pendant la durée de contrôle spécifiée pour l’installation.
- Rétablir l’alimentation normale et confirmer le retour au fonctionnement attendu.
- Consigner la référence des pièces installées, les mesures utiles et le résultat du test.
N’effectuez pas un essai qui mettrait des passagers en situation d’enfermement ou qui perturberait l’exploitation sans coordination. L’ascenseur doit être placé dans un état de maintenance approprié avant les contrôles.
Questions fréquentes
Pourquoi la lumière de secours s’allume-t-elle quelques secondes seulement ?
La batterie peut être déchargée, en fin de vie ou incapable de fournir du courant sous charge. Un bloc de charge défaillant, une connexion oxydée ou un module lumineux trop exigeant peuvent aussi produire ce symptôme. Mesurez le système pendant un essai, plutôt que de juger uniquement la tension de batterie au repos.
Peut-on remplacer uniquement la batterie ?
Oui, lorsque le diagnostic confirme que le bloc d’alimentation, le circuit de charge et le module lumineux sont fonctionnels, et que la batterie de remplacement est strictement compatible. Vérifiez la technologie, la tension, le connecteur, la polarité, le format et les paramètres autorisés par le fabricant.
Une lampe LED peut-elle remplacer n’importe quel éclairage de secours ?
Non. Une LED doit correspondre à la tension de sortie, au courant disponible, au câblage et à la fixation de l’installation. Une substitution non vérifiée peut ne pas fonctionner en mode batterie, même si elle semble correcte sous alimentation normale.
Faut-il remplacer le bloc d’alimentation lorsque la batterie est ancienne ?
Pas systématiquement. Contrôlez d’abord si le bloc reçoit son entrée normale, charge effectivement le pack et délivre la sortie attendue lors du basculement. Remplacez l’élément identifié comme défaillant ou l’ensemble lorsque la documentation et le diagnostic le justifient.
Un éclairage de secours fiable dépend d’un ensemble cohérent : luminaire, batterie, alimentation, connexions et test périodique. Relevez les caractéristiques de l’équipement existant, diagnostiquez le chemin d’alimentation avant de commander, puis validez le basculement après réparation.
