Systèmes d'interphone d'ascenseur : choix et câblage

Un système d'interphone d'ascenseur assure une communication vocale entre les personnes dans la cabine et un point d'assistance extérieur. Il doit fonctionner de manière intelligible lors d'une panne, d'un arrêt imprévu ou d'une situation nécessitant une intervention. Pour un remplacement fiable, il faut vérifier l'architecture existante, l'alimentation, le type de ligne, les interfaces et les postes réellement nécessaires.

Les systèmes d'interphone d'ascenseur ne sont pas tous interchangeables. Un combiné, un poste mural ou un module de cabine peut sembler similaire à une autre référence sans accepter la même tension, le même brochage ou le même protocole. Une identification méthodique avant commande évite des retours, des adaptations de câblage non maîtrisées et une indisponibilité prolongée de l'appareil.

Rôle d'un système d'interphone d'ascenseur

L'interphone ne remplace pas les organes de sécurité de l'ascenseur. Sa fonction est de permettre un échange vocal entre la cabine et les personnes chargées de recevoir l'appel ou d'organiser l'assistance. Selon l'installation, la communication peut relier :

• la cabine au local des machines ;
• la cabine à un poste de garde ou de service ;
• la cabine à un local de sécurité ;
• plusieurs cabines à une station centrale ;
• l'installation à un centre de surveillance à distance, lorsque l'équipement le permet.

Dans une cabine, le bouton d'appel d'urgence déclenche généralement l'appel vers le poste désigné. Le système doit donc être accessible, clairement repéré, alimenté de façon appropriée et vérifié après chaque intervention sur le circuit concerné.

Pour les gestionnaires d'immeubles, les sociétés de maintenance et les équipes de modernisation en RDC, la priorité pratique est la continuité de communication. Les coupures électriques, les travaux dans le bâtiment et l'éloignement entre les cabines et le poste de réception rendent l'alimentation de secours, la qualité du câblage et l'organisation de la réponse particulièrement importants.

Configurations à deux voies et à plusieurs stations

Une configuration à deux voies relie deux points : par exemple, la cabine et le local des machines. Une configuration à plusieurs stations permet à plusieurs cabines, postes techniques ou postes de garde de communiquer au sein d'un même ensemble. Le bon choix dépend du nombre d'ascenseurs, des usages du bâtiment et de la personne réellement disponible pour répondre aux appels.

Configuration à deux voies : simple, mais à organiser

Le système à deux voies est souvent le plus facile à diagnostiquer : une station appelle l'autre et les deux interlocuteurs parlent. Toutefois, sa simplicité peut être trompeuse. Si le seul poste récepteur est placé dans un local rarement occupé, l'appel reste sans réponse, même si l'installation électrique est en parfait état.

Avant de maintenir ou d'installer cette configuration, définir qui répond, pendant quelles plages horaires et par quel moyen l'assistance est coordonnée. La qualité du dispositif dépend autant de cette organisation que du matériel.

Système multi-station : utile lorsque les appels doivent être dirigés

Dans un groupe d'ascenseurs, une station centrale peut réduire le nombre de postes à surveiller. Le système doit alors permettre d'identifier sans ambiguïté l'origine de l'appel : bâtiment, cage, cabine ou numéro d'ascenseur selon la logique du site.

Ne supposez pas qu'un ancien poste multi-station peut être remplacé par un poste deux voies standard. Les sélecteurs, voyants, borniers et cartes de commande peuvent avoir des fonctions propres au fabricant ou au modèle. Relever les références de chaque élément, y compris celles des cartes installées dans l'armoire, est indispensable.

Postes de cabine, local des machines et poste de service

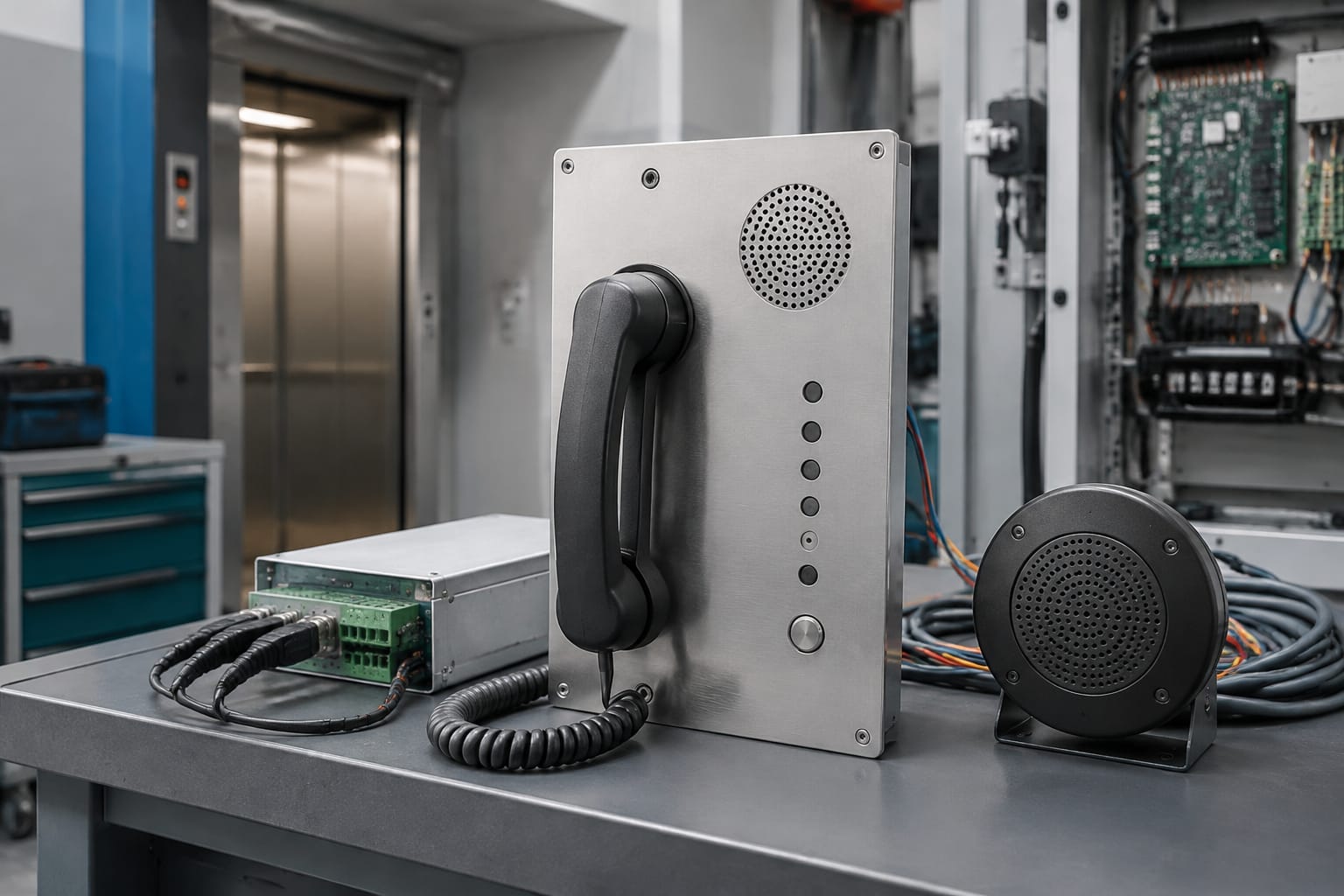

Un système complet est composé de plusieurs éléments qui doivent être compatibles entre eux. Le remplacement d'un seul poste peut être suffisant en cas de panne localisée, mais il faut confirmer qu'il communique bien avec les éléments conservés.

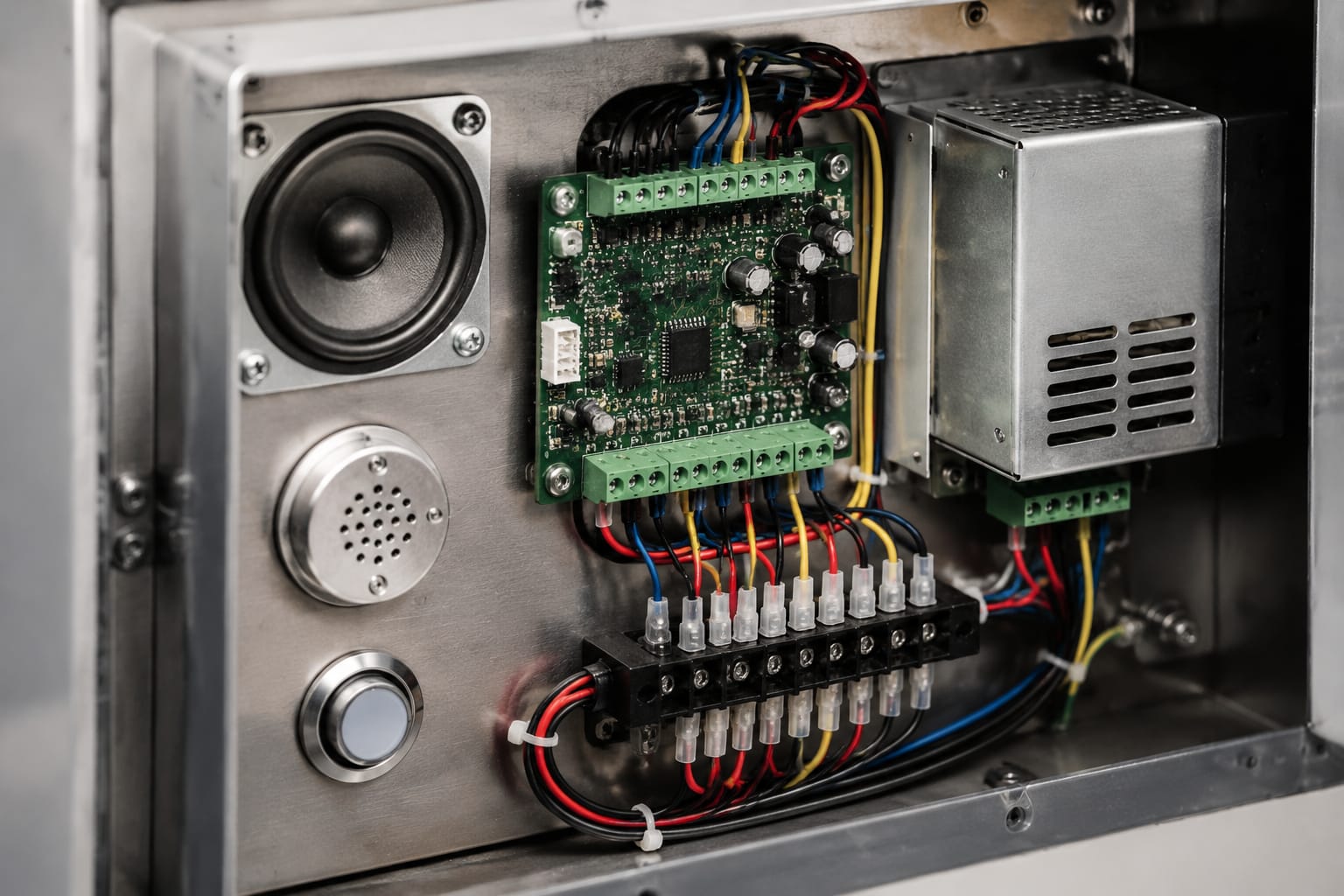

Poste en cabine

Le poste de cabine est l'élément utilisé par les passagers. Il peut intégrer un haut-parleur, un microphone, un bouton d'alarme, un combiné ou une façade installée derrière le tableau de commande. Sur certains équipements, la signalisation d'appel ou de communication est séparée du module audio.

Lors du choix d'un poste de cabine, vérifier :

• ses dimensions, son montage et l'espace disponible derrière le panneau ;
• le type de bouton et de connecteur ;
• le nombre de fils ou de broches nécessaires ;
• la présence d'un microphone et d'un haut-parleur intégrés ou séparés ;
• la compatibilité avec la tension et la carte de communication existantes ;
• l'adaptation de la façade à l'environnement de la cabine.

Un module d'interphone téléphonique pour ascenseur peut être pertinent lorsqu'il correspond au câblage et à l'architecture de l'installation. Les [postes d'interphone pour ascenseur](/products/intercom-phone-elevator-parts-lift-accessories/) doivent cependant être sélectionnés sur référence et fonction, et non uniquement sur leur forme extérieure.

Poste du local des machines

Le poste du local des machines sert aux techniciens et aux personnes présentes près de l'armoire de commande. Il peut prendre la forme d'un combiné fixé au mur, d'un boîtier avec bouton d'appel ou d'un module raccordé au contrôleur.

Son emplacement doit rester accessible sans gêner les opérations de maintenance. Le câble doit être protégé contre l'arrachement, les frottements et les interventions successives dans le local technique. Vérifier aussi que le volume sonore est suffisant face au bruit des équipements, sans produire de larsen.

Poste de garde ou de service

Le poste de garde est conçu pour recevoir les appels de la cabine depuis une zone occupée. Il peut être installé à l'accueil, dans un bureau de sécurité ou dans une salle de contrôle. Sa valeur dépend de la capacité du personnel à reconnaître l'appel, répondre rapidement et transmettre les bonnes informations à l'équipe compétente.

Pour ce poste, il faut notamment confirmer :

• le nombre de cabines prises en charge ;
• la présence d'indications visuelles ou sonores ;
• le moyen d'identifier la cabine appelante ;
• la longueur de câble entre la cage et le poste ;
• la nécessité d'une alimentation propre ou d'une interface dédiée.

Alimentations et alimentation de secours

L'alimentation est un point central d'un interphone d'ascenseur. Certains systèmes utilisent une alimentation dédiée, tandis que d'autres sont alimentés par la carte de commande ou un bus spécifique. Une tension nominale identique ne prouve pas la compatibilité : il faut aussi contrôler le type de courant, la polarité, la puissance disponible et les bornes prévues.

Une alimentation dédiée peut stabiliser le fonctionnement d'un système ajouté lors d'une modernisation, à condition qu'elle soit adaptée à l'ensemble installé. Par exemple, une [alimentation dédiée d'interphone Otis](/products/intercom-dedicated-power-supply-otis-elevator-parts-lift-accessories/) doit être évaluée selon la référence, le schéma de raccordement et l'environnement Otis concerné ; elle ne doit pas être considérée comme universelle.

Pourquoi prévoir une autonomie

Lorsqu'une alimentation principale disparaît, l'interphone doit conserver sa capacité à appeler et à transmettre une voix compréhensible pendant la période prévue par la conception du bâtiment et les exigences applicables. Cette continuité peut dépendre d'une batterie dans le contrôleur, d'une alimentation secourue ou d'une unité autonome propre au système.

Avant une intervention, relever :

1. la source d'alimentation normale ;
2. l'emplacement des batteries ou de l'onduleur éventuel ;
3. l'âge apparent, l'état et les connexions des batteries ;
4. le comportement du système pendant une coupure contrôlée ;
5. les alertes ou défauts visibles sur l'armoire.

Ne remplacez jamais une batterie par une capacité ou une technologie non confirmée par le fabricant du système. La batterie participe à l'autonomie, mais un câblage défaillant, une carte en défaut ou un combiné hors service peut aussi faire échouer l'appel.

Câblage et interfaces de communication

Le câblage d'un interphone dépend de sa technologie. Les installations plus anciennes peuvent fonctionner en audio analogique sur une paire dédiée. Les versions plus récentes peuvent utiliser un bus propriétaire, une interface téléphonique, une connexion cellulaire, un réseau IP ou une liaison intégrée au contrôleur.

La règle pratique est simple : relever le système avant de débrancher quoi que ce soit. Photographier les borniers, étiqueter les conducteurs et conserver le schéma de l'armoire lorsqu'il est disponible.

Éléments à identifier avant raccordement

Les informations suivantes facilitent la sélection d'une pièce de remplacement :

• marque et référence de l'interphone ;
• référence du contrôleur ou de la carte audio ;
• tension mesurée et tension indiquée dans la documentation ;
• nombres de bornes et marquages des bornes ;
• nombre de fils entre cabine, local technique et poste de réception ;
• présence d'un câble voyageur et état de ses conducteurs ;
• type de communication : analogique, bus, téléphone, GSM ou IP ;
• destination réelle de l'appel d'urgence.

Un système d'interphone de marque peut nécessiter des accessoires et des raccordements spécifiques. Pour un ensemble de ce type, une pièce telle qu'un [interphone pour ascenseur Hitachi](/products/intercom-system-phone-hitachi-elevator-parts-lift-accessories/) doit être rapprochée de la référence de l'installation, des connecteurs et du schéma du fabricant.

Câble voyageur et raccordement de la cabine

Entre la cabine et l'armoire, le câble voyageur subit les mouvements continus de l'ascenseur. Une coupure intermittente dans un conducteur peut provoquer un son haché, un microphone inactif ou une panne qui apparaît seulement à certaines positions de la cabine.

Lors d'un diagnostic, tester la continuité sur toute la course lorsque la méthode de maintenance autorisée le permet. Une mesure réalisée uniquement cabine à l'arrêt peut manquer un défaut lié à la flexion du câble. Toute intervention dans l'armoire, la gaine ou sur le câble voyageur doit être effectuée par du personnel qualifié, avec les mesures de sécurité adaptées.

Interfaces téléphoniques, GSM et IP

Une interface téléphonique classique dépend de la disponibilité de la ligne associée. Une interface GSM dépend du réseau mobile, de l'antenne, de la carte SIM et des paramètres de l'équipement. Une interface IP dépend du réseau, de l'alimentation réseau et de la configuration de sécurité informatique.

Ces technologies ne produisent pas les mêmes risques :

Le passage à une autre interface est une modernisation de système, pas seulement un changement de téléphone. Il faut évaluer l'alimentation de secours de chaque élément critique, y compris l'équipement réseau ou cellulaire impliqué dans le chemin d'appel.

Problèmes audio et mauvaise qualité d'appel

Un appel qui se déclenche sans transmettre une voix claire ne remplit pas sa fonction. Les défauts audio peuvent provenir de la cabine, du poste récepteur, du câblage, de l'alimentation ou d'un réglage.

Les symptômes les plus courants sont les suivants :

• absence totale de son dans les deux sens ;
• appel reçu, mais voix audible dans un seul sens ;
• grésillement, ronflement ou parasites ;
• larsen lorsque les deux postes sont actifs ;
• volume trop faible ou saturé ;
• appel qui se coupe par intermittence ;
• bouton d'alarme sans effet ;
• poste de garde qui sonne, sans identification de cabine.

Méthode de diagnostic rationnelle

Commencer par vérifier si l'appel atteint la station prévue. Ensuite, distinguer le défaut d'appel du défaut audio. Un voyant, une tonalité ou une sonnerie peut confirmer que le déclenchement fonctionne même lorsque la voix ne passe pas.

Puis isoler le sens concerné :

1. tester l'écoute depuis la cabine ;
2. tester l'écoute depuis le poste externe ;
3. inspecter microphone, haut-parleur, combiné et connecteurs ;
4. contrôler l'alimentation au point prévu ;
5. vérifier les borniers, la continuité et les conducteurs du câble voyageur ;
6. rechercher les réglages de volume ou de gain, seulement selon la documentation du système ;
7. refaire l'essai avec l'alimentation principale puis, lorsque cela est autorisé, en mode de secours.

Éviter d'augmenter les réglages de gain pour compenser un mauvais contact ou un haut-parleur dégradé. Cela peut amplifier les parasites et provoquer du larsen au lieu de corriger la cause.

Planifier le remplacement ou la modernisation

Le remplacement d'un interphone devient pertinent lorsqu'une pièce est endommagée, que les appels sont instables, que les composants ne sont plus identifiables ou que l'architecture actuelle ne permet plus une prise d'appel efficace. La modernisation est pertinente lorsque le point de réception, le moyen de communication ou les besoins de supervision ont changé.

Remplacement à l'identique

Le remplacement à l'identique réduit les inconnues lorsque la carte, le câblage et les autres stations sont en bon état. Préparer les informations suivantes pour l'achat :

• photos nettes de la pièce installée, avant démontage ;
• marque, référence complète et éventuelle révision ;
• photos des connecteurs et du bornier ;
• dimensions du boîtier ou de la façade ;
• tension et repères visibles ;
• rôle exact de la pièce : cabine, local technique, poste de garde, alimentation ou carte ;
• nombre d'appareils liés au système.

Une référence proche peut ne pas être équivalente. Une variation de connecteur, de fonction d'appel ou de protocole suffit à rendre la pièce inutilisable sans adaptation validée.

Modernisation par étapes

Pour un parc d'ascenseurs, une modernisation par étapes limite les interruptions et facilite les essais. Commencer par documenter chaque installation, même lorsque plusieurs ascenseurs semblent identiques. Les modifications antérieures peuvent avoir créé des différences de câblage ou de cartes.

Une démarche utile consiste à :

1. inventorier les équipements et les défauts par ascenseur ;
2. définir le point de réception attendu pour chaque cabine ;
3. choisir l'architecture de communication compatible avec le site ;
4. confirmer les contraintes d'alimentation et de secours ;
5. valider le montage mécanique et les interfaces ;
6. installer et tester un premier appareil représentatif ;
7. standardiser les références validées pour le reste du parc, uniquement lorsque les installations correspondent réellement.

Kelevator fournit des pièces détachées multi-marques destinées aux importateurs, distributeurs, entreprises de maintenance, équipes de modernisation et acheteurs OEM. Pour le sourcing, un dossier technique complet est plus utile qu'une simple désignation commerciale : il permet de vérifier la correspondance entre la pièce demandée et l'installation existante.

Erreurs fréquentes à éviter

• Commander selon une photo sans relever la référence et les connecteurs.
• Raccorder un nouveau poste sur une tension supposée.
• Changer uniquement le combiné alors que le défaut vient du câble voyageur.
• Conserver une batterie vieillissante lors du remplacement d'un système d'appel.
• Déplacer le poste de réception sans vérifier les longueurs et chemins de câble.
• Tester l'appel uniquement avec la cabine au rez-de-chaussée.
• Oublier d'actualiser l'identification des cabines sur un système centralisé.
• Considérer un appel sonore comme suffisant sans vérifier la conversation dans les deux sens.

Essais fonctionnels et d'appel d'urgence

Un contrôle complet ne se limite pas à appuyer sur un bouton. Il doit confirmer que la cabine peut initier un appel, que le bon destinataire le reçoit, que les deux personnes s'entendent et que le dispositif continue de fonctionner dans les conditions prévues.

Réaliser les essais dans le cadre des procédures de maintenance du site et des prescriptions applicables à l'installation. Un technicien qualifié doit gérer les opérations qui impliquent l'armoire, la gaine, la cabine en mouvement ou la mise hors tension.

Checklist d'essai

• Vérifier l'état physique du bouton d'appel, de la grille du haut-parleur et du combiné.
• Déclencher l'appel depuis chaque cabine concernée.
• Confirmer le bon poste ou bon numéro de réception.
• Vérifier l'identification de la cabine sur les systèmes multi-stations.
• Tester la parole et l'écoute dans les deux sens.
• Évaluer le volume avec la cabine à différentes positions.
• Contrôler l'absence de bruit excessif, de coupure et de larsen.
• Vérifier le comportement en alimentation de secours selon la procédure autorisée.
• Enregistrer le résultat, la date, l'équipement testé et toute anomalie détectée.

Après un remplacement, conserver la référence posée, le schéma de raccordement utilisé et les résultats du test. Cette traçabilité accélère le dépannage ultérieur et aide à éviter qu'une pièce compatible soit traitée comme une pièce universelle lors de la prochaine intervention.

Un système d'interphone fiable repose sur une architecture adaptée, des composants compatibles, une alimentation maintenue et des essais réels de communication. Avant de remplacer une pièce, constituez le dossier avec les références, photos, tensions, connecteurs et schémas disponibles ; il servira à comparer les options et à sélectionner la solution adaptée à chaque ascenseur.
