Un capteur de nivellement d’ascenseur a une mission simple mais critique : permettre à la cabine de s’arrêter exactement au niveau du palier. Quand ce réglage est correct, les passagers entrent et sortent sans trébucher, les chariots roulent plus facilement, et l’équipement subit moins de contraintes mécaniques. En République démocratique du Congo, où de nombreux bâtiments combinent trafic intense, poussière, humidité saisonnière et maintenance parfois sous pression, la qualité du nivellement influence directement la sécurité d’usage, la satisfaction des occupants et le temps d’arrêt des installations.
Pour les sociétés de maintenance, les distributeurs, les propriétaires d’immeubles et les entreprises de modernisation à Kinshasa, Lubumbashi, Goma, Matadi, Kolwezi ou Kisangani, comprendre le fonctionnement des capteurs de nivellement aide à mieux diagnostiquer les défauts, sélectionner une pièce compatible et réduire les interventions répétées. Ce guide répond directement aux questions les plus courantes : pourquoi la précision compte, quels signes annoncent une panne, comment comparer les technologies photoélectriques et magnétiques, comment vérifier la position d’installation, et comment tester le système après remplacement.
Dans la pratique, le choix d’un capteur ne dépend pas seulement du prix. Il faut vérifier la marque d’ascenseur, la logique de commande, la distance de détection, la forme de fixation, la tension d’alimentation, la résistance à l’environnement et la disponibilité logistique. Pour les équipes qui recherchent un modèle spécifique, il peut être utile d’examiner un capteur de nivellement GLS 326, d’explorer une gamme plus large de capteurs de nivellement pour ascenseurs ou encore de comparer avec un capteur de détection de position pour ascenseur selon l’architecture du système.
| Contexte d’utilisation | Exigence principale | Risque si le nivellement est mauvais | Impact sur l’exploitation | Priorité de maintenance | Observation terrain en RDC |
|---|---|---|---|---|---|
| Immeuble de bureaux à Kinshasa | Arrêt précis aux heures de pointe | Trébuchement des usagers pressés | Réclamations fréquentes | Très élevée | Trafic dense le matin et le soir |
| Hôpital à Lubumbashi | Passage fluide des brancards | Choc au seuil et retard de transfert | Sensibilité opérationnelle critique | Critique | Besoin de fiabilité continue |
| Hôtel à Goma | Confort et silence | Mauvaise expérience client | Atteinte à l’image du site | Élevée | Attente d’un service régulier |
| Centre commercial à Matadi | Débit de passagers élevé | Usure accélérée des portes et seuils | Arrêts imprévus plus coûteux | Élevée | Forte circulation de visiteurs |
| Mine ou site industriel à Kolwezi | Robustesse en environnement difficile | Dérive de détection | Interruption de production | Très élevée | Poussière et vibrations plus présentes |
| Résidence à Kisangani | Sécurité quotidienne | Inconfort et incidents mineurs répétés | Coûts de dépannage récurrents | Moyenne à élevée | Maintenance parfois espacée |
Le tableau ci-dessus montre pourquoi le même défaut de nivellement n’a pas le même poids selon le bâtiment. Dans un hôpital ou un site industriel, une faible erreur peut devenir un problème majeur. Dans un immeuble résidentiel, elle crée surtout un inconfort et des plaintes, mais elle peut aussi évoluer vers une panne plus lourde si elle n’est pas traitée à temps.
Pourquoi la précision du nivellement d’ascenseur est essentielle
La précision du nivellement correspond à l’alignement exact entre le plancher de la cabine et celui du palier. Une erreur même faible peut provoquer un ressaut visible à l’entrée ou à la sortie. Plus le trafic est important, plus ce défaut devient dangereux. Les personnes âgées, les enfants, les passagers chargés, les utilisateurs de fauteuils roulants et le personnel qui déplace des marchandises sont les premiers exposés.
Au-delà du risque de chute, un mauvais nivellement influence la qualité de conduite. La cabine peut sembler “chercher” sa position finale, corriger trop tard ou s’arrêter avec une légère oscillation. Cela génère un ressenti de manque de précision, alors même que le moteur, le variateur ou le contrôleur peuvent être en bon état. Dans plusieurs cas, la cause se situe au niveau du capteur de détection, de sa cible, de son support de fixation ou de son alignement.
Sur le plan technique, le nivellement correct protège aussi d’autres composants. Si l’arrêt est irrégulier, la logique de porte peut travailler dans des conditions moins stables, les seuils subissent davantage de chocs, et les cycles de correction peuvent augmenter l’usure globale. Dans les bâtiments à usage intensif de la République démocratique du Congo, cela se traduit par des appels de dépannage plus fréquents et des coûts d’intervention plus élevés.
Les responsables d’exploitation cherchent aujourd’hui un équilibre entre sécurité, disponibilité et budget. La meilleure approche consiste à surveiller le comportement de nivellement comme un indicateur de santé du système, au même titre que les bruits de porte, la précision d’arrêt, les défauts d’encodeur ou les alarmes de variateur.
Cette courbe illustre une tendance réaliste : la demande de pièces liées au nivellement progresse avec la modernisation des bâtiments, la remise à niveau d’ascenseurs existants et l’augmentation des attentes en matière de sécurité. D’ici 2026, les interventions de précision devraient augmenter, notamment dans les grands pôles urbains et les corridors logistiques reliés à Matadi.
Signes courants de défaillance d’un capteur de nivellement
Un capteur de nivellement ne tombe pas toujours en panne de façon brutale. Très souvent, il commence par dériver, réagir de manière intermittente ou devenir sensible à l’environnement. Repérer les premiers symptômes permet de prévenir un arrêt complet. Le signe le plus visible est un décalage de la cabine par rapport au palier, mais ce n’est pas le seul.
Les techniciens observent aussi des arrêts corrects à certains étages mais pas à d’autres, des défauts aléatoires après pluie ou forte poussière, des mouvements de correction lents avant ouverture des portes, ou encore des plaintes passagers liées à une impression de “secousse” à l’arrivée. Dans les installations plus anciennes, une fixation affaiblie, un câble fatigué ou une cible encrassée peut suffire à perturber la détection.
| Signe observé | Cause possible | Vérification rapide | Niveau de risque | Action recommandée | Commentaire pratique |
|---|---|---|---|---|---|
| Cabine plus haute que le palier | Dérive du point de détection | Contrôler support et distance | Élevé | Régler ou remplacer le capteur | Souvent visible aux étages les plus utilisés |
| Cabine plus basse que le palier | Cible déplacée ou mauvais alignement | Comparer avec étage de référence | Élevé | Repositionner et tester | Problème critique pour chariots |
| Arrêt précis puis défaut aléatoire | Connexion instable | Vérifier bornes et câble | Moyen à élevé | Reprendre câblage | Fréquent après vibrations prolongées |
| Défaut surtout en environnement poussiéreux | Fenêtre optique encrassée | Inspection visuelle | Moyen | Nettoyage et protection | Cas typique sur sites industriels |
| Ouverture de porte retardée | Signal instable de zone de porte | Analyser séquence d’arrêt | Moyen | Tester capteur et logique de commande | Peut être confondu avec panne de porte |
| Défaut après maintenance récente | Réglage incorrect au remontage | Contrôler position mécanique | Élevé | Recalibrer immédiatement | Très courant après remplacement rapide |
Le tableau confirme qu’un même symptôme peut avoir plusieurs origines. Le bon réflexe consiste à distinguer la panne du capteur lui-même, la panne de câblage, le défaut de cible et le mauvais réglage d’installation. Cette méthode évite les remplacements inutiles et améliore le diagnostic.
Dans notre expérience du marché des pièces d’ascenseur, l’identification correcte du modèle et du signal est déterminante. Sur le volet technologique, nous aidons les professionnels à vérifier la compatibilité entre capteur, contrôleur et architecture de l’ascenseur, avec une attention portée au repérage des références, au type de sortie, au mode de détection et aux conditions d’application. Cette approche réduit les erreurs de commande et les retours terrain.

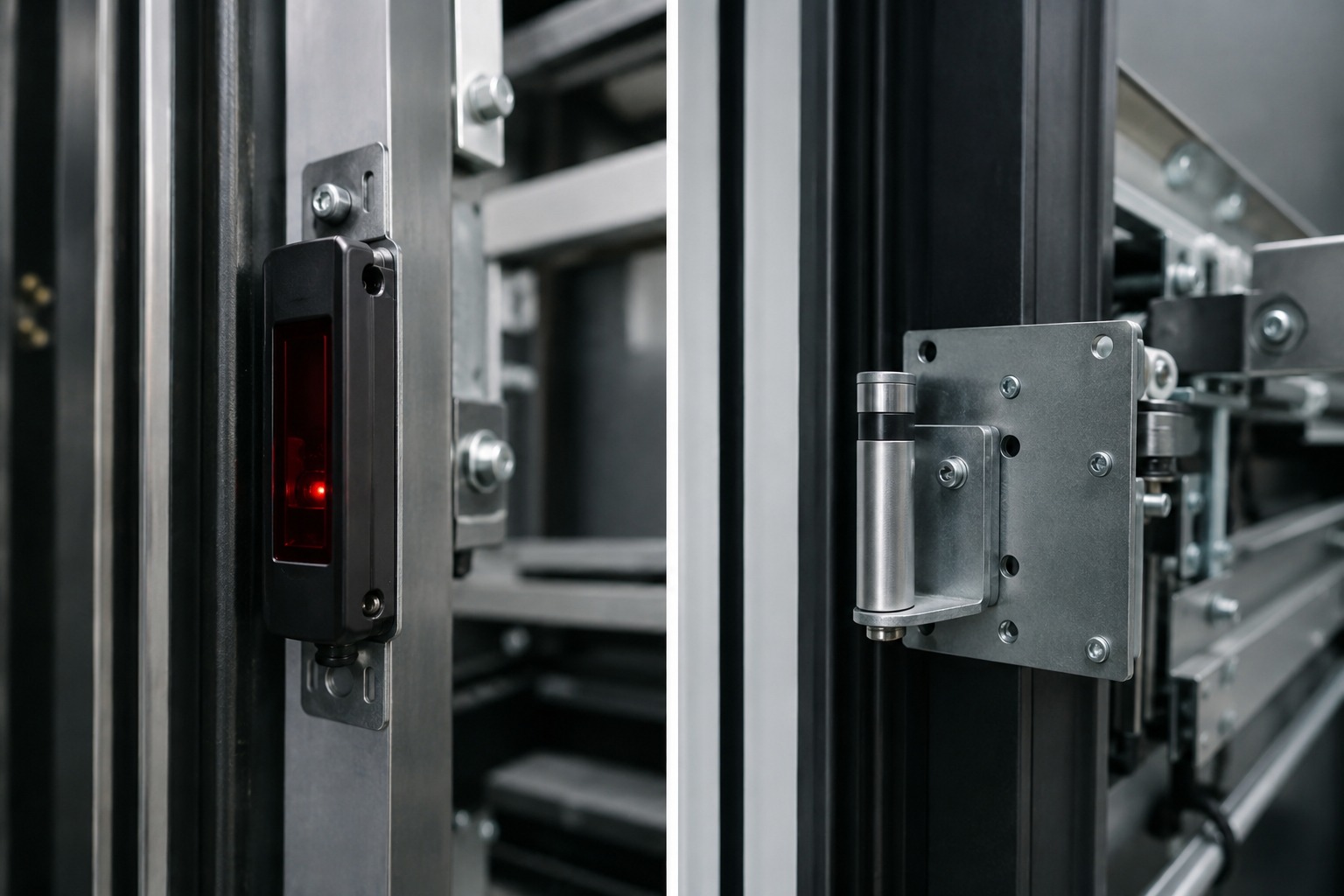

Capteur photoélectrique ou détection magnétique
Les deux solutions sont largement utilisées dans les ascenseurs, mais elles ne répondent pas exactement aux mêmes priorités. Le capteur photoélectrique fonctionne grâce à un faisceau ou à une détection optique. Il peut offrir une réponse précise et rapide, mais il est généralement plus sensible à l’encrassement, à l’alignement et parfois à certaines conditions ambiantes. La détection magnétique, elle, s’appuie sur l’interaction avec un aimant ou une cible magnétique et se montre souvent robuste dans les environnements difficiles.
En République démocratique du Congo, le choix dépend beaucoup du site d’installation. Pour une tour de bureaux climatisée à Kinshasa ou un hôtel récent à Goma, un capteur photoélectrique correctement protégé peut très bien convenir. Pour des environnements plus sévères, avec poussière ou maintenance irrégulière, certains exploitants préfèrent la stabilité d’une solution magnétique, à condition qu’elle soit compatible avec le système existant.
| Critère | Photoélectrique | Magnétique | Avantage principal | Limite principale | Usage conseillé |
|---|---|---|---|---|---|
| Précision de détection | Très bonne | Bonne à très bonne | Photoélectrique | Demande un bon alignement | Ascenseurs à réglage fin |
| Résistance à la poussière | Moyenne | Élevée | Magnétique | Optique plus sensible à l’encrassement | Sites industriels |
| Sensibilité à l’humidité | Moyenne | Bonne | Magnétique | Dépend du boîtier et du câblage | Zones à variations climatiques |
| Facilité de contrôle visuel | Bonne | Moyenne | Photoélectrique | Parfois faux sentiment de bon état | Maintenance régulière |
| Stabilité en environnement vibratoire | Bonne si montage rigide | Bonne | Équilibré | Le support reste critique | Machines et trafics intensifs |
| Coût global de maintenance | Variable | Souvent maîtrisé | Magnétique sur sites sévères | Dépend du modèle et de la disponibilité | Choix basé sur le cycle de vie |
Ce comparatif montre qu’il ne faut pas opposer les deux technologies de manière absolue. Le meilleur choix est celui qui respecte la logique d’origine de l’ascenseur, la compatibilité électrique et l’environnement réel. Une substitution mal étudiée peut créer plus de problèmes qu’elle n’en résout.
Le graphique à barres met en évidence la forte demande des secteurs hospitalier et industriel, où la précision d’arrêt est directement liée à la continuité de service et à la sécurité des mouvements de personnes ou de matériels.
Notes d’approvisionnement pour le capteur GLS 326
Le GLS 326 est souvent recherché comme référence de capteur photoélectrique de nivellement ou de positionnement pour certaines applications d’ascenseur. Lors de l’approvisionnement, il ne suffit pas de reprendre un marquage partiel ou une photo floue. Il faut confirmer plusieurs éléments : référence complète, marque et série de l’ascenseur, dimensions de montage, configuration de câble ou de connecteur, alimentation, logique de sortie, emplacement d’installation et fonction exacte dans la séquence de commande.
Beaucoup d’erreurs d’achat viennent d’une confusion entre capteur de nivellement, capteur de zone de porte et capteur de position. Même si ces pièces se ressemblent visuellement, leur fonction dans le système n’est pas toujours identique. Sur les marchés de maintenance en RDC, où les délais d’approvisionnement peuvent peser lourd sur l’exploitation, une étape de validation technique avant expédition fait gagner un temps précieux.
Sur le plan de fabrication, nous insistons sur une sélection rigoureuse des composants, une vérification stable des lots et un emballage protecteur adapté au transport longue distance vers des hubs comme Kinshasa ou Matadi, puis vers les villes d’exploitation. Pour les entreprises qui gèrent plusieurs marques d’ascenseurs, cette rigueur aide à sécuriser la continuité de maintenance et à limiter les dommages pendant l’acheminement.
| Point à confirmer avant achat | Pourquoi c’est important | Erreur fréquente | Conséquence | Bonne pratique | Priorité |
|---|---|---|---|---|---|
| Référence exacte du capteur | Éviter les équivalences inexactes | Commander selon l’apparence seulement | Pièce non compatible | Comparer marquage et fiche technique | Critique |
| Tension et type de sortie | Assurer la communication avec le contrôleur | Négliger le schéma électrique | Absence de détection | Vérifier bornier et documentation | Critique |
| Format de fixation | Garantir l’installation correcte | Ignorer l’entraxe ou le support | Montage instable | Mesurer avant commande | Élevée |
| Longueur de câble | Éviter les reprises improvisées | Choisir une version trop courte | Temps d’installation plus long | Valider cheminement réel | Moyenne |
| Fonction dans le système | Distinguer nivellement et position | Confondre plusieurs capteurs | Diagnostic erroné | Repérer la logique de commande | Critique |
| Condition d’emballage et transport | Protéger la pièce jusqu’au site | Sous-estimer le trajet logistique | Dommage à réception | Exiger emballage renforcé | Élevée |
Le sens de ce tableau est clair : l’approvisionnement technique d’un capteur d’ascenseur ne peut pas être réduit à une référence commerciale. Une vérification croisée des données mécaniques et électriques est essentielle, surtout lorsqu’un bâtiment ne peut pas rester immobilisé plusieurs jours.
Vérifications de position d’installation et de réglage
Après réception du bon capteur, la qualité du résultat dépend beaucoup du montage. Un capteur parfaitement compatible peut pourtant donner un mauvais nivellement s’il est mal positionné, incliné, trop éloigné de sa cible ou fixé sur un support qui vibre. Les contrôles de base doivent être systématiques avant remise en service.
Il faut d’abord sécuriser l’intervention selon les procédures applicables, puis repérer précisément l’emplacement de l’ancien capteur. Le technicien doit vérifier l’état du support, l’alignement avec la cible, la distance de détection, la tension d’alimentation, la polarité, le serrage mécanique et le cheminement des câbles. Si le site présente beaucoup de poussière ou d’humidité, il est également utile de contrôler l’état des protections et des connecteurs.
Dans certaines installations, un défaut de nivellement attribué au capteur provient en réalité d’un support tordu, d’une plaque de référence déplacée, d’un jeu mécanique ou d’une intervention antérieure non documentée. C’est pourquoi la comparaison avec un étage de référence et l’observation de plusieurs cycles sont importantes.
| Contrôle d’installation | Ce qu’il faut observer | Outil utile | Effet si non conforme | Correction possible | Niveau de difficulté |
|---|---|---|---|---|---|
| Alignement capteur-cible | Passage net dans la zone de détection | Règle, jauge, repère visuel | Signal intermittent | Repositionnement fin | Moyen |
| Distance de détection | Écart conforme à la spécification | Pied à coulisse ou jauge | Absence ou retard de détection | Régler le support | Moyen |
| Serrage mécanique | Fixation sans jeu | Clé adaptée | Dérive avec vibration | Resserer ou remplacer support | Faible |
| État du câblage | Isolation, borne, pliure | Multimètre, inspection | Coupure intermittente | Reprise de câble | Moyen |
| Propreté de la zone | Poussière, graisse, résidus | Nettoyage non agressif | Lecture erronée | Nettoyer et protéger | Faible |
| Repère de référence étage | Point d’arrêt mesuré | Niveau, règle, fiche de contrôle | Réglage subjectif | Standardiser les mesures | Moyen |
Ce tableau résume les points qui font souvent la différence entre une réparation durable et un rappel de panne dans les jours suivants. L’installation correcte n’est pas seulement mécanique ; elle est aussi méthodique.
Sur l’aspect service, nous accompagnons les acheteurs professionnels avec un processus de confirmation de modèle, une communication réactive avant expédition et une logique de correspondance pièce-application orientée réduction des temps d’arrêt. Pour les acteurs de la maintenance en RDC, cela facilite la préparation des interventions et la planification des remplacements sur plusieurs sites.
Essais du nivellement après remplacement
Une fois le capteur remplacé ou réglé, l’essai doit aller au-delà d’un simple arrêt réussi. Le technicien doit vérifier la répétabilité. L’ascenseur doit atteindre plusieurs étages, dans les deux sens de déplacement, avec et sans charge raisonnable selon les procédures de maintenance autorisées. L’objectif est de confirmer que le signal de nivellement reste stable dans des conditions proches de l’exploitation réelle.
La méthode d’essai comprend généralement la mesure de l’écart cabine-palier, l’observation du comportement juste avant l’arrêt, la vérification de l’ouverture des portes, l’enregistrement des éventuels défauts en armoire et la surveillance de la stabilité sur plusieurs cycles. Si l’ascenseur est équipé d’un variateur moderne, il est utile de vérifier que le comportement de freinage et la précision du capteur sont cohérents. Sinon, on risque de corriger un symptôme sans traiter l’ensemble du problème.
Dans les bâtiments de grande hauteur à Kinshasa ou sur les sites à trafic intensif à Lubumbashi, il est conseillé de tester non seulement les étages les plus fréquentés, mais aussi ceux où les plaintes sont les plus nombreuses. Certaines dérives apparaissent davantage à des points précis de la gaine, en raison de la position de la cible, du support, ou d’une variation mécanique locale.
Le graphique de zone montre une évolution vers des pratiques de maintenance plus structurées. À l’horizon 2026, les marchés les plus actifs devraient privilégier davantage les essais documentés, la traçabilité des pièces et les routines préventives, en lien avec les attentes de sécurité et de durabilité.
Voici une séquence d’essai pratique souvent utile :
- faire monter la cabine vers l’étage de contrôle et mesurer le niveau d’arrêt ;
- faire redescendre vers le même étage pour vérifier la répétabilité ;
- contrôler plusieurs étages intermédiaires ;
- observer si la cabine corrige sa position avant ouverture ;
- vérifier l’absence de défaut intermittent en armoire ;
- consigner les résultats pour les visites futures.
Un essai bien documenté protège l’équipe de maintenance, rassure le propriétaire de l’immeuble et fournit une base claire pour les interventions ultérieures.
Recommandations de maintenance préventive
La maintenance préventive est le moyen le plus économique de conserver une bonne précision de nivellement sur la durée. Attendre qu’un passager signale un écart visible revient souvent à intervenir trop tard. Un programme simple, appliqué avec régularité, réduit fortement les pannes répétitives.
Dans les sites poussiéreux, il faut nettoyer périodiquement la zone de détection, surtout pour les modèles photoélectriques. Dans les sites humides ou sujets aux variations de température, il convient d’inspecter les connecteurs, l’isolation et les points de fixation. Les bâtiments à trafic élevé ont intérêt à intégrer le contrôle du nivellement dans chaque tournée planifiée, avec une mesure de référence consignée.
Pour le marché congolais, la prévention doit aussi tenir compte de la logistique. Conserver quelques références critiques en stock, notamment pour les capteurs les plus utilisés sur le parc installé, permet de limiter les immobilisations prolongées. Cette approche est particulièrement pertinente pour les groupes de bâtiments, les hôpitaux, les hôtels et les sites miniers.
| Action préventive | Fréquence conseillée | But principal | Type de site prioritaire | Bénéfice attendu | Remarque |
|---|---|---|---|---|---|
| Inspection visuelle du capteur | Mensuelle | Repérer desserrage ou dommage | Tous sites | Détection précoce | Simple et rapide |
| Nettoyage de la zone de détection | Mensuelle ou bimensuelle | Éviter les faux signaux | Industrie, commerce | Stabilité améliorée | Essentiel pour l’optique |
| Contrôle du câblage | Trimestrielle | Prévenir les coupures intermittentes | Tous sites | Moins de défauts aléatoires | Vérifier les bornes |
| Mesure de l’écart cabine-palier | Trimestrielle | Suivre la dérive | Bureaux, hôpitaux, hôtels | Réglage anticipé | Consigner les valeurs |
| Vérification du support et de l’alignement | Semestrielle | Maintenir la géométrie correcte | Sites vibrants | Moins de rappels de panne | Souvent négligé |
| Stock minimal de pièces critiques | Révision annuelle | Réduire le temps d’arrêt | Sites multiservices | Intervention plus rapide | Très utile en logistique complexe |
Le programme préventif n’a pas besoin d’être lourd pour être efficace. Il doit être constant, documenté et adapté au profil réel du bâtiment. C’est souvent cette discipline qui différencie un ascenseur fiable d’une installation sujette aux plaintes répétées.
En matière de tendances 2026, trois axes deviennent centraux. D’abord, la modernisation numérique : davantage de contrôles documentés, d’historiques de pannes et de suivi des dérives. Ensuite, l’exigence réglementaire et assurantielle : les propriétaires d’immeubles accordent plus d’importance à la traçabilité des interventions liées à la sécurité des usagers. Enfin, la durabilité : réparer avec des pièces bien adaptées, éviter les remplacements répétés et prolonger la durée de vie des équipements devient un objectif économique et environnemental.
FAQ sur les capteurs de nivellement d’ascenseur
1. Quel est le premier signe qu’un capteur de nivellement doit être contrôlé ?
Le premier signe est généralement un arrêt légèrement trop haut ou trop bas par rapport au palier. Même un écart modeste doit être vérifié rapidement, surtout dans un hôpital, un hôtel ou un bâtiment à forte fréquentation.
2. Peut-on remplacer un capteur par un modèle “semblable” sans confirmer la référence ?
Ce n’est pas conseillé. Deux capteurs d’apparence proche peuvent avoir une logique de sortie, une distance de détection ou une fixation différente. Il faut confirmer la compatibilité mécanique et électrique.
3. Le défaut de nivellement vient-il toujours du capteur ?
Non. La cause peut être le support, la cible, le câblage, le réglage, ou même une interaction avec la commande de traction. Le diagnostic doit rester global.
4. Quelle technologie choisir entre photoélectrique et magnétique ?
Le choix dépend de l’application d’origine et de l’environnement. Le photoélectrique peut offrir une excellente précision ; le magnétique est souvent apprécié pour sa robustesse en environnement plus sévère.
5. Faut-il tester plusieurs étages après remplacement ?
Oui. Tester un seul étage n’est pas suffisant. Il faut vérifier plusieurs arrêts, dans les deux sens, et si possible observer la répétabilité dans des conditions proches de l’usage réel.
6. Pourquoi conserver un stock minimal de capteurs ?
En RDC, la logistique entre port, entrepôt et site final peut allonger les délais. Un stock de sécurité réduit le temps d’immobilisation, surtout pour les bâtiments essentiels.
7. Le GLS 326 convient-il à tous les ascenseurs ?
Non. Il peut être pertinent pour certaines applications, mais il faut confirmer la marque, la fonction, le schéma électrique et le montage avant commande.
8. Quelle est la meilleure fréquence de contrôle préventif ?
Pour les sites à trafic normal, un contrôle visuel mensuel et une vérification fonctionnelle trimestrielle sont souvent une bonne base. Les sites industriels ou hospitaliers peuvent nécessiter un rythme plus serré.
Ce graphique comparatif souligne les critères qui comptent réellement lors du choix d’un fournisseur de pièces d’ascenseur : la bonne correspondance de modèle, la constance du contrôle qualité, la protection d’emballage, la rapidité de réponse et la capacité à soutenir des besoins de maintenance ou de modernisation sur différentes marques.
Pour les entreprises qui interviennent sur plusieurs marques d’ascenseurs dans la République démocratique du Congo, le bon partenaire n’est pas seulement celui qui expédie une pièce. C’est celui qui aide à confirmer le modèle, sécuriser la qualité, protéger le transport et répondre rapidement pour réduire les immobilisations. Cette logique est particulièrement utile pour les mainteneurs, distributeurs, propriétaires d’immeubles et intégrateurs de modernisation qui gèrent des portefeuilles d’équipements variés.
En résumé, la précision du nivellement d’ascenseur est un sujet de sécurité, de confort et de performance opérationnelle. Les signes de défaillance doivent être traités tôt, la technologie du capteur doit être choisie selon l’application réelle, et le remplacement doit s’accompagner de contrôles d’installation et d’essais rigoureux. Avec une stratégie d’approvisionnement sérieuse, une vérification technique avant commande et une maintenance préventive cohérente, les exploitants en RDC peuvent mieux maîtriser les temps d’arrêt, prolonger la vie des ascenseurs et offrir un service plus fiable aux usagers.
