Catalogue de pièces d’ascenseur : guide des composants

Un catalogue de pièces d’ascenseur regroupe les composants par fonction : portes, commande, traction, sécurité, signalisation et communication. Il sert à reconnaître une pièce, comparer les variantes et préparer une demande d’approvisionnement avec les informations nécessaires.

Pour trouver le bon remplacement, le nom général de la pièce ne suffit pas. Il faut généralement vérifier la marque, la référence, la version de la carte ou du moteur, la tension, le type d’ascenseur et la compatibilité avec l’installation existante. Ce guide présente les principaux groupes de composants et les contrôles à effectuer avant l’achat.

Comment un catalogue de pièces d’ascenseur est organisé

Un catalogue professionnel peut être organisé selon la fonction de la pièce, la marque de l’équipement, la référence fabricant ou le système dans lequel elle est installée. Une même pièce peut donc apparaître dans plusieurs catégories.

Les principales familles sont les suivantes :

Les catalogues peuvent aussi distinguer les pièces d’origine, les pièces compatibles et les pièces destinées à une modernisation. Cette distinction doit être vérifiée avant la commande. Une pièce compatible peut convenir à une application donnée, mais elle ne doit pas être considérée comme interchangeable avec toutes les versions portant un nom similaire.

Dans un environnement B2B, le catalogue est surtout un outil de présélection. La validation finale doit se faire à partir de la plaque signalétique, des marquages de la pièce démontée, des schémas disponibles et des exigences de l’installateur ou du fabricant.

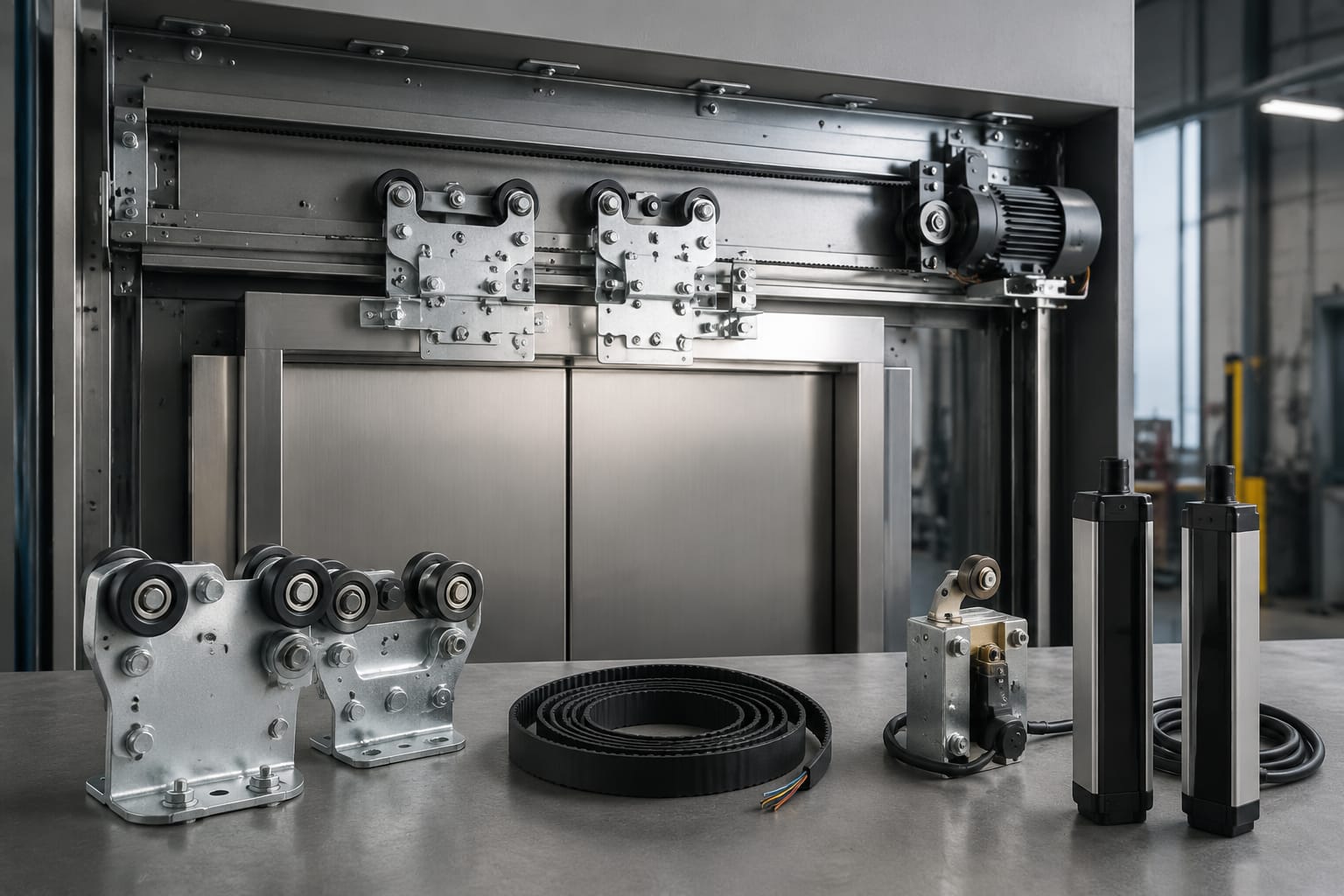

Composants du système de porte

Le système de porte comprend plusieurs pièces qui doivent fonctionner ensemble. Une panne de porte peut provenir de la motorisation, de la commande, du verrouillage, d’un capteur ou d’un problème mécanique. Remplacer uniquement la pièce la plus visible ne règle donc pas toujours la cause du défaut.

1. Moteur et opérateur de porte

L’opérateur commande le mouvement des portes de cabine et, selon la configuration, la synchronisation avec les portes palières. Le moteur est associé à une transmission, à une carte de commande ou à un ensemble d’opérateur.

Pour identifier un moteur ou une carte de porte, relevez :

• la marque de l’ascenseur ou de l’opérateur ;
• la référence complète imprimée sur l’étiquette ;
• la tension et le type d’alimentation ;
• la position des connecteurs ;
• le type de porte et la largeur utile ;
• la présence éventuelle d’un encodeur ou d’un capteur de position.

Les références de moteurs de porte peuvent varier selon la génération de l’opérateur, même lorsque l’apparence extérieure reste presque identique. Une photographie nette de l’étiquette et des connecteurs est donc plus utile qu’une simple description comme « moteur de porte ».

Pour les installations équipées de composants Hitachi, consultez la page consacrée à la [carte de moteur de porte et aux accessoires d’ascenseur Hitachi](/products/door-motor-board-hitachi-elevator-parts-lift-accessories/), puis vérifiez la référence exacte de votre équipement.

2. Verrous et contacts de porte

Le verrou maintient la porte palière fermée et permet au système de confirmer que la porte est correctement sécurisée. Les contacts associés transmettent l’état de verrouillage au circuit de sécurité.

Ces composants ne doivent pas être choisis seulement selon leur forme. Il faut contrôler le type de contact, la disposition des bornes, le mécanisme de verrouillage et la compatibilité avec la porte concernée. Un contact mal adapté peut provoquer des arrêts intempestifs ou empêcher le démarrage de l’ascenseur.

Avant toute intervention, le circuit de sécurité doit être traité par un personnel qualifié. Le pontage temporaire d’un contact de porte n’est pas une solution de réparation acceptable.

3. Galets, patins et éléments mécaniques

Les galets, patins, courroies et autres éléments mécaniques contribuent au guidage et au déplacement régulier des portes. Leur usure peut provoquer du bruit, des vibrations, une fermeture incomplète ou une résistance excessive.

Le remplacement doit tenir compte des dimensions, du matériau, du système de guidage et de l’assemblage complet. Une pièce ressemblante peut ne pas avoir le même diamètre, la même fixation ou la même résistance à l’usure.

Boutons, panneaux et afficheurs

Les composants de cabine et de palier sont souvent classés dans la signalisation ou l’interface utilisateur. Ils ne sont pas uniquement esthétiques : ils transmettent des commandes et affichent l’état de l’ascenseur.

4. Boutons d’appel et boutons de cabine

Les boutons peuvent être momentanés ou équipés d’un dispositif de confirmation lumineuse. Leur fonctionnement dépend du câblage, du type de connecteur, de la tension de l’éclairage et de la carte qui reçoit le signal.

Pour une demande de remplacement, indiquez :

• bouton de cabine ou bouton de palier ;
• inscription ou symbole à afficher ;
• dimensions de la façade et du corps ;
• couleur et type d’éclairage ;
• nombre de bornes ou type de connecteur ;
• référence de la plaque ou du module.

La compatibilité mécanique ne garantit pas la compatibilité électrique. Un bouton qui s’installe dans le panneau peut avoir un circuit lumineux différent ou ne pas correspondre à la logique de la carte de commande.

5. Panneaux et afficheurs

Les panneaux de commande regroupent les boutons, indicateurs, interrupteurs et parfois les dispositifs d’ouverture de porte. Les afficheurs indiquent généralement l’étage, la direction ou un état particulier.

Les modèles peuvent utiliser différents formats de communication et différents connecteurs. Il faut donc comparer la référence du panneau ou de l’afficheur avec celle de la carte associée. Pour une modernisation, l’intégration avec le contrôleur existant et le câblage du bâtiment doit également être vérifiée.

Lorsqu’un remplacement vise plusieurs ascenseurs, établissez une liste par appareil. Deux équipements installés dans le même bâtiment peuvent avoir des versions différentes, même s’ils utilisent le même panneau extérieur.

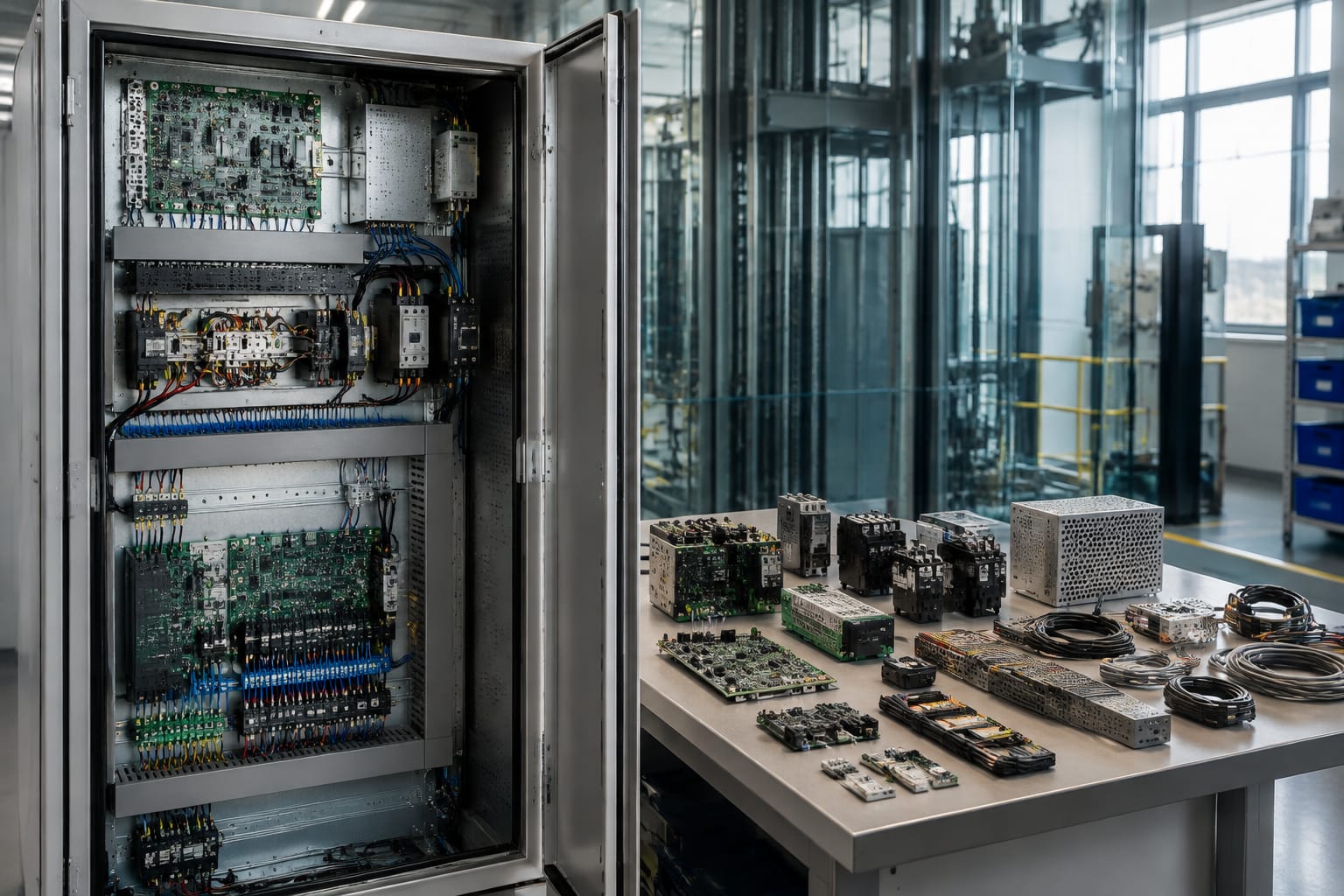

Contrôleurs, cartes et relais

La commande électronique est le centre de coordination de l’ascenseur. Elle reçoit les informations des boutons et des capteurs, applique la logique de fonctionnement et transmet des signaux aux moteurs, freins, portes et dispositifs de sécurité.

6. Carte de commande

Une carte de commande peut gérer une fonction générale ou une partie précise de l’installation : mouvement, porte, affichage, communication ou sécurité. La désignation « carte d’ascenseur » est trop vague pour identifier une pièce.

Relevez plutôt :

• la référence complète de la carte ;
• la version matérielle et logicielle si elles sont indiquées ;
• la marque du système ;
• les connecteurs et leur emplacement ;
• les modules associés ;
• les signes visibles de dommage, sans conclure automatiquement à une panne de la carte.

Les cartes électroniques sont sensibles aux erreurs de branchement, aux surtensions, à l’humidité et aux décharges électrostatiques. Un diagnostic doit confirmer que la carte est bien la cause du défaut avant de la remplacer. Dans certains cas, une alimentation, un relais, un capteur ou un câble défectueux produit des symptômes similaires.

7. Cartes relais et relais

Les relais commandent ou isolent des circuits électriques. Une carte relais rassemble plusieurs relais et assure l’interface entre la logique de commande et différents éléments de puissance ou de signal.

Pour identifier un relais, contrôlez la tension de la bobine, le nombre de contacts, leur configuration, le courant admissible et la disposition des broches. Pour une carte relais, la référence de la carte complète est généralement prioritaire sur la seule référence imprimée sur un relais.

Une substitution apparemment équivalente peut modifier le comportement du circuit si la bobine, les contacts ou la temporisation ne correspondent pas. Les caractéristiques doivent être confirmées à partir du schéma et des marquages.

Pour les équipements Mitsubishi, la [carte relais pour pièces et accessoires d’ascenseur Mitsubishi](/products/relay-board-mitsubishi-elevator-parts-lift-accessories/) constitue une catégorie pertinente à examiner, sous réserve de vérifier le modèle et la référence de votre installation.

Composants de traction et de mouvement

Les pièces de traction interviennent directement dans le déplacement de la cabine. Elles exigent une identification rigoureuse et une intervention par des techniciens compétents, car une erreur peut affecter le contrôle du mouvement et l’arrêt de l’appareil.

8. Moteur de traction et frein

Le moteur de traction fournit le mouvement dans une installation à traction. Le frein maintient ou arrête le système lorsque la commande le demande. Selon l’architecture, le moteur, le frein, le variateur et le contrôleur forment un ensemble étroitement dépendant.

Pour rechercher un moteur ou un frein, notez :

• la référence et la plaque signalétique ;
• le type de moteur ;
• les données électriques indiquées ;
• le type de frein et ses caractéristiques ;
• le fabricant de l’ensemble ;
• la relation avec le variateur et le contrôleur.

Il ne faut pas remplacer un moteur par un modèle de puissance comparable sans vérifier l’entraînement complet. Le contrôleur, le variateur, l’encodeur, le frein et les paramètres de commande doivent accepter la nouvelle configuration.

9. Poulie de traction, câbles et éléments de transmission

La poulie de traction et les câbles participent au transfert de l’effort entre la machine et la cabine ou le contrepoids, selon la conception de l’ascenseur. Leur inspection et leur remplacement suivent des exigences techniques qui dépassent la comparaison visuelle.

Les informations utiles comprennent le type de machine, les dimensions de la poulie, la configuration des câbles et les données de l’installation. Les composants de levage ne doivent pas être remplacés par une pièce non vérifiée ou d’origine incertaine.

10. Encodeur de traction

L’encodeur fournit une information de position, de vitesse ou de rotation au système de commande. Il peut être monté sur le moteur ou sur un autre élément de transmission, selon la configuration.

Un encodeur compatible doit correspondre notamment au type de signal, à la résolution, à l’alimentation, au connecteur et au montage mécanique. La référence du moteur seule ne suffit pas toujours.

Pour les opérations de maintenance ou de modernisation, consultez les [pièces de rechange d’ascenseur avec encodeur de traction](/products/traction-encoder-elevator-spare-parts/) et comparez toutes les données visibles sur l’encodeur démonté.

Capteurs et dispositifs de sécurité

Les capteurs et dispositifs de sécurité surveillent la position, la vitesse, la fermeture des portes et certaines conditions de fonctionnement. Ils ne doivent jamais être sélectionnés uniquement selon leur apparence.

11. Capteurs, interrupteurs et contacts de position

Les capteurs peuvent détecter une position, une présence, une limite de déplacement ou l’état d’un mécanisme. Les interrupteurs de fin de course et les contacts de position sont souvent liés à la commande ou au circuit de sécurité.

Avant le remplacement, identifiez :

• la fonction exacte du capteur ;
• le type de signal ;
• la technologie utilisée ;
• la portée ou la position de détection, lorsque cela s’applique ;
• le mode de fixation ;
• la longueur et le type du câble ;
• la référence du module ou du système associé.

Un capteur de même dimension peut produire un signal différent. Il faut aussi vérifier son alignement, son câblage et la cause possible de la défaillance. Une mauvaise installation du nouveau capteur peut donner l’impression que la pièce est incompatible.

12. Limiteur de vitesse et dispositifs associés

Le limiteur de vitesse et les dispositifs associés surveillent une situation de survitesse et participent aux fonctions de sécurité de l’installation. Les contacts, câbles, fixations et mécanismes associés doivent être examinés comme un ensemble.

La sélection doit respecter la conception d’origine et les exigences applicables à l’appareil. En cas de doute, le remplacement doit être validé par le responsable technique de l’installation. Une pièce de sécurité ne doit pas être choisie sur la seule base d’une photo ou d’une référence partielle.

Communication et pièces d’urgence

Les systèmes de communication et de secours sont parfois oubliés dans les catalogues de pièces, alors qu’ils jouent un rôle important lorsque l’ascenseur s’arrête ou qu’un usager doit signaler un problème.

Les composants courants comprennent :

• interphone ou dispositif de communication bidirectionnelle ;
• bouton d’alarme ;
• sirène ou avertisseur ;
• éclairage de secours ;
• batterie ou alimentation de secours ;
• module de communication ;
• câblage et connecteurs associés.

La compatibilité dépend du système installé, de l’alimentation disponible, de l’interface de communication et de l’intégration avec le panneau de cabine. Pour une batterie, vérifiez la technologie, la tension, la capacité, les dimensions et le mode de raccordement indiqués par le fabricant de l’équipement.

Un dispositif d’urgence doit être testé après installation selon la procédure prévue pour l’ascenseur. La présence physique d’un bouton ou d’un interphone ne prouve pas que la communication fonctionne réellement.

Comment identifier une correspondance exacte dans un catalogue

Une recherche efficace commence par les données de la pièce, puis se termine par une vérification de compatibilité. Utilisez cette méthode en six étapes.

1. Définir la fonction de la pièce

Commencez par décrire ce que fait le composant : commande de porte, détection de position, affichage, relais, frein, encodeur ou communication. Cette étape réduit les résultats qui partagent un nom commercial trop général.

2. Relever tous les marquages

Photographiez ou retranscrivez la plaque signalétique, l’étiquette, la référence imprimée, la version et les indications électriques. Une référence incomplète peut conduire à une variante différente.

Les informations les plus utiles sont souvent :

• fabricant ;
• numéro de pièce ;
• modèle ;
• révision ;
• tension ;
• fréquence ;
• numéro de série, lorsqu’il sert à distinguer une version ;
• repères des connecteurs.

3. Comparer l’installation complète

Vérifiez les éléments qui entourent la pièce : carte principale, variateur, moteur, opérateur de porte, capteurs et câblage. Une pièce peut être correcte individuellement, mais incompatible avec le reste du système.

4. Comparer les données mécaniques et électriques

Utilisez une grille simple :

5. Distinguer panne et cause de panne

Un composant brûlé, bloqué ou sans signal n’est pas toujours la cause initiale du problème. Une surtension, une humidité excessive, un mauvais réglage, un câble endommagé ou une charge mécanique anormale peut endommager une pièce de remplacement.

Avant de commander une carte ou un moteur coûteux, faites vérifier l’alimentation, les connecteurs, les fusibles, les relais, les capteurs et les conditions mécaniques pertinentes.

6. Préparer une demande d’approvisionnement complète

Une bonne demande réduit les échanges et le risque de recevoir une mauvaise variante. Elle devrait contenir :

• la fonction et le nom de la pièce ;
• la marque et le modèle de l’ascenseur ;
• la référence complète ;
• des photos de l’étiquette, de la face avant et des connecteurs ;
• la quantité ;
• l’état recherché, si cette distinction est importante ;
• les composants avec lesquels la pièce doit fonctionner ;
• les informations utiles sur la modernisation ou le remplacement équivalent.

Les importateurs, distributeurs, entreprises de maintenance et équipes de sourcing peuvent ainsi comparer plus facilement les offres multi-marques. Kelevator fournit des pièces de rechange d’ascenseur pour des acheteurs professionnels, notamment des importateurs B2B, distributeurs, contractants de maintenance, entreprises de modernisation et acheteurs OEM. La vérification de la référence et de la compatibilité reste toutefois indispensable pour chaque demande.

Erreurs fréquentes lors du choix d’une pièce

Certaines erreurs reviennent régulièrement dans l’identification des pièces d’ascenseur :

• commander avec le seul nom de la fonction, comme « carte de porte » ;
• confondre une référence de carte avec celle de l’ensemble complet ;
• ignorer une révision matérielle ou logicielle ;
• se fier uniquement à une photographie ;
• remplacer un relais sans vérifier sa bobine et ses contacts ;
• oublier les connecteurs ou la longueur du câble ;
• utiliser une pièce de sécurité sans validation technique ;
• mélanger des versions provenant de plusieurs ascenseurs ;
• supposer qu’une même marque utilise les mêmes pièces sur toutes ses générations ;
• remplacer une pièce sans rechercher la cause du défaut.

Le prix ne devrait être comparé qu’après la compatibilité. Une pièce moins chère mais incorrecte entraîne des retards, des frais d’expédition supplémentaires et un risque de nouvelle immobilisation.

Questions fréquentes

Un catalogue de pièces suffit-il pour commander directement ?

Non. Le catalogue aide à trouver une famille de composants et une référence possible. La commande doit être confirmée avec les marquages de la pièce, les données de l’installation, les connexions et les exigences du fabricant ou du technicien responsable.

Comment trouver une pièce lorsque la référence est illisible ?

Utilisez plusieurs photographies, mesurez les dimensions, relevez les repères des bornes et identifiez les cartes ou modules voisins. Le modèle de l’ascenseur et la fonction de la pièce peuvent compléter la recherche, mais ils ne remplacent pas une validation de compatibilité.

Une pièce compatible est-elle toujours équivalente à la pièce d’origine ?

Non. Une pièce compatible peut être conçue pour une application déterminée, mais ses paramètres, son montage, ses connecteurs ou ses conditions d’utilisation peuvent différer. Il faut confirmer l’équivalence technique avant l’installation.

Que faut-il fournir pour demander un encodeur ou une carte ?

Indiquez la référence complète, la marque, le modèle de l’équipement, les données électriques visibles, les connecteurs et des photos nettes. Pour un encodeur, ajoutez les informations de montage et de signal lorsqu’elles sont disponibles.

Avant de finaliser une demande, comparez la référence complète, la version, les connexions et le système associé. Cette vérification transforme un simple résultat de catalogue en demande d’approvisionnement exploitable et limite les erreurs de remplacement.
