Relais d’ascenseur : diagnostic, choix et remplacement

Un relais d’ascenseur commande ou surveille un circuit électrique précis : porte cabine, verrouillage de palier, chaîne de sécurité, signalisation, marche du moteur ou interface avec le contrôleur. Lorsqu’il est défaillant, l’ascenseur peut refuser de démarrer, rester arrêté porte ouverte, générer un défaut intermittent ou se mettre en sécurité.

Le remplacement d’un elevator relay ne consiste pas à monter une pièce de même apparence. Il faut d’abord confirmer la cause du défaut, puis faire correspondre la tension de bobine, la fonction des contacts, leur pouvoir de coupure, le type de montage et, pour une carte, la référence complète et sa révision. Une erreur peut créer une panne persistante ou compromettre le fonctionnement d’un circuit de sécurité.

Ce que contrôlent les relais d’ascenseur

Dans une installation d’ascenseur, le relais agit comme un interrupteur commandé. Une bobine reçoit une tension de commande et déplace des contacts qui ouvrent ou ferment un autre circuit. Cette séparation permet à une commande de faible puissance de piloter une charge ou de transmettre une condition au contrôleur.

Selon la conception de l’équipement, les relais peuvent intervenir dans les fonctions suivantes :

• Autorisation de mouvement après validation des sécurités.
• Surveillance de la fermeture et du verrouillage des portes palières.
• Commande des opérateurs de porte et de certains accessoires cabine.
• Remontée d’information vers l’armoire de commande.
• Commutation d’alarmes, d’éclairage ou de signaux d’état.
• Interface entre une carte électronique et un circuit de puissance.
• Temporisation ou séquencement de certaines opérations sur les installations plus anciennes.

Un relais placé dans la chaîne de sécurité mérite une attention particulière. Son rôle peut être de confirmer la continuité de plusieurs contacts de sécurité avant que le contrôleur autorise le déplacement. Un relais qui colle mal, dont les contacts sont usés ou qui reçoit une mauvaise tension peut donc immobiliser l’appareil sans que le relais soit nécessairement la cause initiale.

Il faut aussi distinguer le relais de commande du contacteur. Un contacteur est généralement dimensionné pour commuter des courants plus élevés, par exemple dans une commande moteur. Un relais peut toutefois commander la bobine d’un contacteur. Confondre les deux conduit souvent à choisir une pièce sous-dimensionnée.

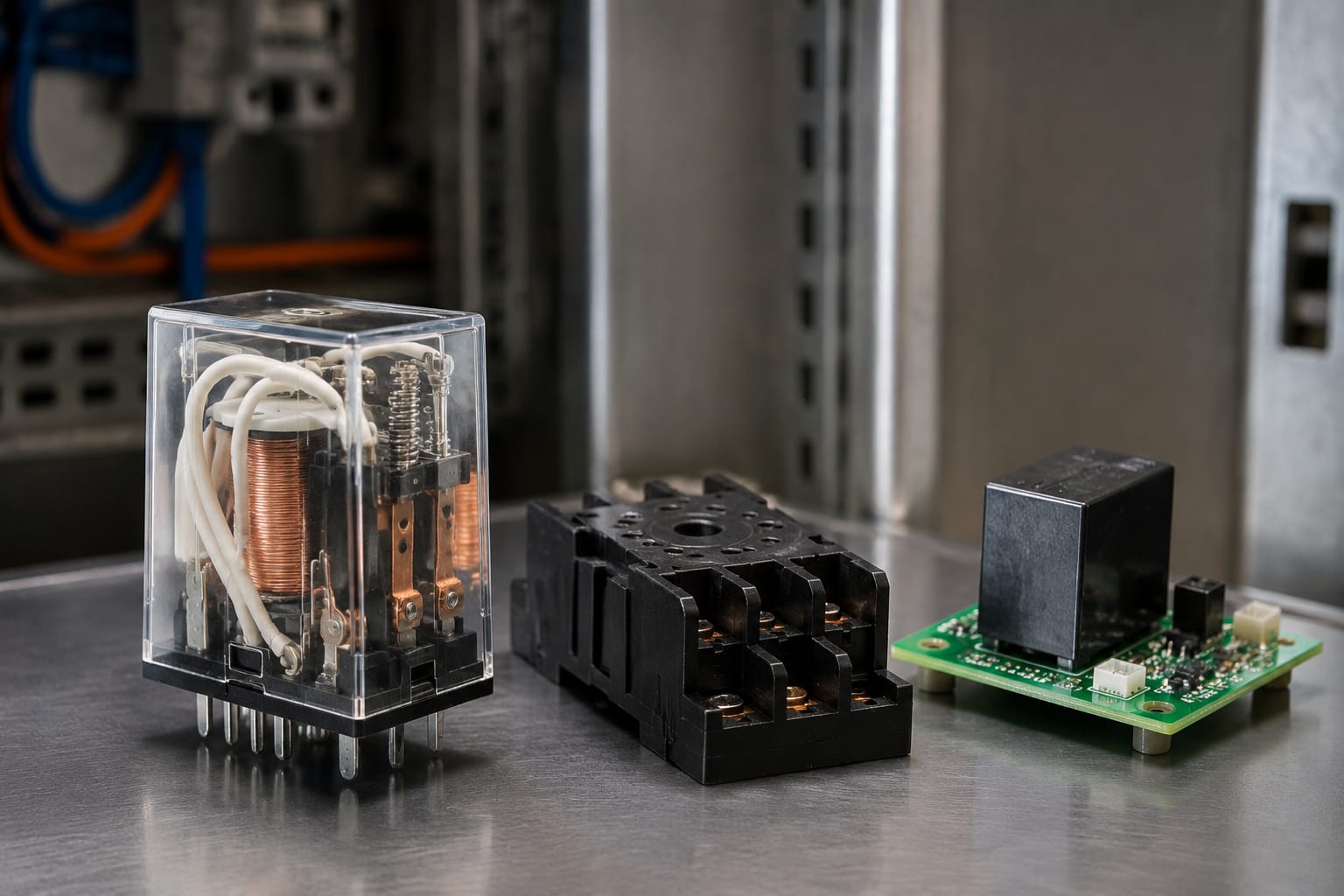

Relais électromécaniques et relais statiques

Les deux grandes familles de relais n’ont pas les mêmes modes de fonctionnement, ni les mêmes critères de remplacement.

Relais électromécanique

Le relais électromécanique reste courant dans les armoires, cartes et circuits de porte. Il peut posséder un ou plusieurs jeux de contacts : normalement ouverts (NO), normalement fermés (NF) ou inverseurs. Sa référence peut indiquer la tension de bobine, le nombre de pôles, le courant nominal et le type de fixation.

Un contact noirci n’implique pas toujours un remplacement immédiat, mais il signale une commutation sous charge ou un arc répété. Un relais avec contacts soudés peut garder un circuit fermé alors que la bobine n’est plus alimentée. À l’inverse, une résistance de contact élevée peut empêcher un signal de sécurité ou une alimentation de passer correctement.

Relais statique

Le relais statique est électronique. Il ne doit pas être remplacé par un relais électromécanique sans validation du schéma et de la charge. Certains modèles fonctionnent uniquement en courant alternatif, d’autres en courant continu ; leur entrée de commande peut aussi demander une plage de tension bien précise.

Un SSR peut échouer en restant ouvert, en restant passant ou en présentant une chute de tension anormale. Son fonctionnement peut dépendre d’un dissipateur thermique adapté. La pièce de remplacement doit donc reprendre non seulement les caractéristiques électriques, mais également les conditions de montage prévues par le fabricant de l’équipement.

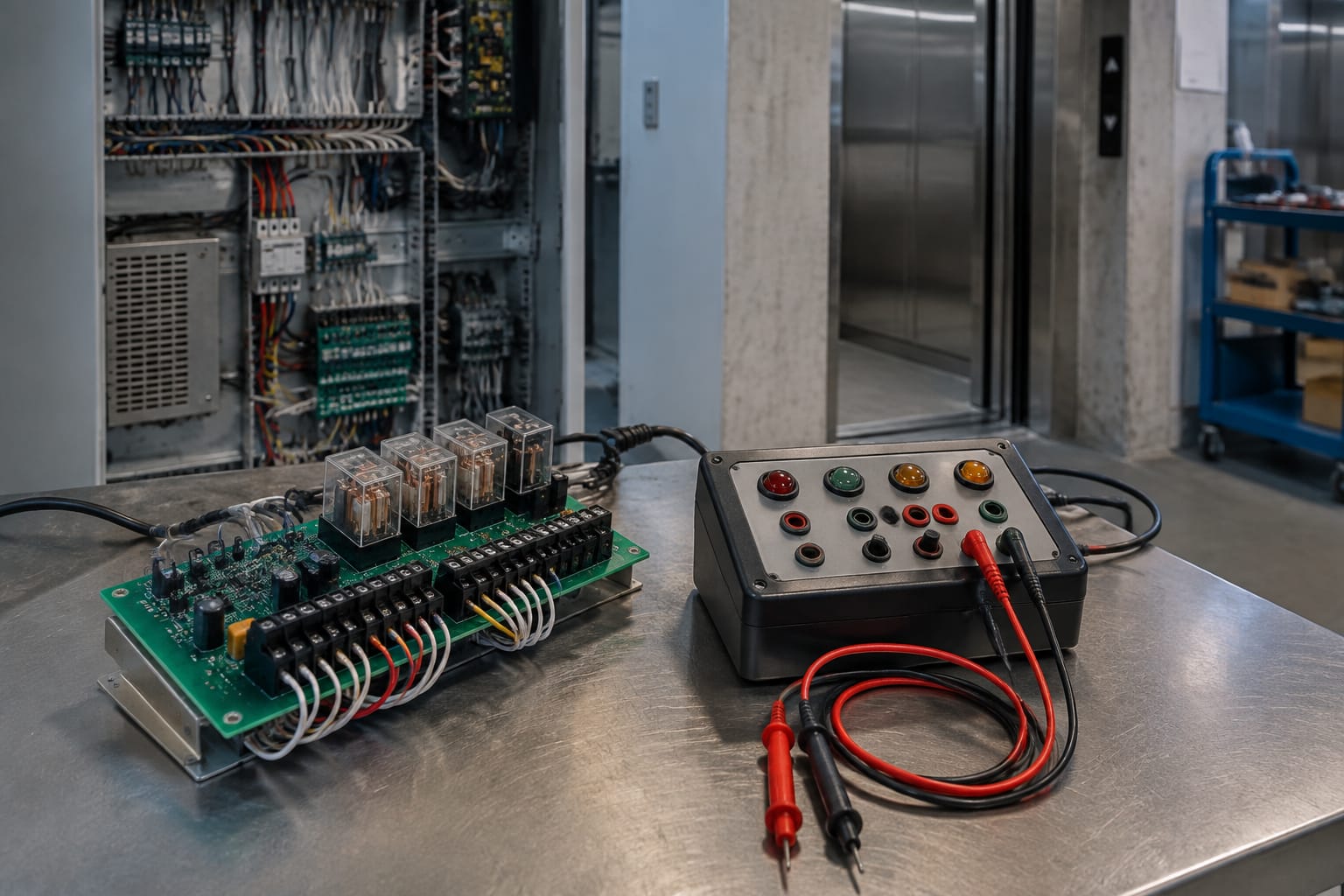

Cartes à relais dans les circuits de porte et de sécurité

Sur les ascenseurs modernes, plusieurs relais sont montés directement sur une carte électronique plutôt que câblés individuellement dans l’armoire. Ces cartes assurent souvent une fonction d’interface : elles reçoivent des signaux du contrôleur et distribuent ou surveillent les commandes vers les portes, les capteurs et d’autres sous-ensembles.

Dans le circuit de porte, une carte à relais peut par exemple transmettre une commande d’ouverture, de fermeture ou de réouverture. Elle peut également relayer un retour de contact provenant d’un verrouillage. Pour le dépannage d’une porte, il faut donc déterminer si la panne vient du relais, de la carte, de l’opérateur de porte, d’un câble mobile, d’un verrou ou d’une entrée du contrôleur.

Dans une chaîne de sécurité, le relais ne doit jamais être contourné pour “faire un essai”. Un pont temporaire peut masquer le défaut tout en laissant l’ascenseur fonctionner avec une protection inactive. Toute intervention doit être réalisée hors tension, selon la procédure de consignation applicable, par un technicien compétent et avec les schémas du modèle concerné.

Pour les systèmes comportant une fonction de contournement de porte, la compatibilité de la carte est déterminante. Une [carte relais de contrôle de bypass de porte Otis](/products/door-bypass-control-relay-board-otis-elevator-parts-lift-accessories/) doit être sélectionnée par rapport à sa référence exacte, à son connecteur et à la logique prévue par le système, jamais sur la seule base de sa forme.

Signes courants de défaillance d’un relais

Les symptômes d’un relais défectueux varient selon sa fonction. Il faut les traiter comme des indices de diagnostic, non comme une preuve que le relais est responsable.

Les signes les plus fréquents sont les suivants :

• L’ascenseur ne répond plus à une commande alors que l’alimentation de commande est présente.
• Une porte ne s’ouvre pas, ne se ferme pas ou rouvre sans raison apparente.
• Un défaut apparaît de façon intermittente, surtout après plusieurs cycles.
• Le relais claque rapidement ou vibre sans rester collé.
• Aucun clic n’est entendu alors que la bobine est censée être alimentée.
• Un relais reste activé alors que l’ordre de commande a disparu.
• Des contacts ou bornes sont décolorés, fondus ou présentent une odeur de surchauffe.
• Le contrôleur indique une sécurité ouverte, une porte non verrouillée ou une entrée inactive.
• Un fusible ou une protection déclenche lors de l’activation d’un circuit.

Le cliquetis répété mérite une vérification méthodique. Il peut provenir d’une tension de bobine insuffisante, d’une alimentation instable, d’une connexion desserrée, d’une sortie électronique défaillante ou d’une bobine endommagée. Changer le relais sans contrôler l’alimentation risque de reproduire la panne sur la pièce neuve.

De même, un relais qui chauffe peut être victime d’une surcharge en aval. Si une bobine de contacteur, un moteur de porte ou un solénoïde absorbe un courant supérieur à celui prévu, les contacts du relais peuvent se détériorer rapidement.

Vérifier la tension de bobine et les caractéristiques des contacts

Avant de commander un relais, relevez les informations sur la pièce déposée, le schéma électrique et la documentation de l’équipement. Les marquages visibles sur un relais sont utiles, mais doivent être interprétés dans leur contexte.

Tension et nature de la bobine

La bobine doit correspondre exactement à la commande existante :

• Valeur nominale : par exemple 12 V, 24 V, 48 V, 110 V ou 230 V.
• Type de courant : AC ou DC.
• Fréquence, lorsqu’elle est indiquée pour une bobine AC.
• Polarité, si le relais DC ou son socle intègre une diode ou une LED.
• Consommation ou puissance de la bobine lorsque cela est nécessaire pour valider la sortie de commande.

Une bobine 24 VDC ne remplace pas une bobine 24 VAC. Même lorsque la tension nominale semble identique, leur fonctionnement et leur courant d’appel peuvent différer. Une bobine incorrecte peut ne pas coller, surchauffer ou endommager la sortie qui la commande.

Configuration et capacité des contacts

Les contacts doivent être comparés point par point :

• Nombre de pôles et position au repos : NO, NF ou inverseur.
• Repérage des bornes et ordre du brochage.
• Courant et tension de commutation pour le type de charge réel.
• Compatibilité avec une charge résistive, inductive ou avec un moteur.
• Catégorie d’emploi ou pouvoir de coupure indiqué par le fabricant.
• Besoin éventuel d’un circuit d’antiparasitage ou d’une diode de roue libre.

Le courant inscrit sur le relais n’est pas une autorisation universelle. Une charge inductive produit une surtension à l’ouverture des contacts et peut réduire fortement leur durée de vie. Il faut donc consulter les données correspondant au type de charge, pas seulement la valeur maximale affichée en façade.

Diagnostiquer le circuit avant le remplacement

Un relais doit être remplacé après avoir séparé trois questions : reçoit-il un ordre correct, sa bobine réagit-elle correctement, et ses contacts transmettent-ils bien le circuit attendu ?

Une méthode de diagnostic structurée réduit les remplacements inutiles.

1. Mettre l’installation en condition sûre et appliquer la consignation électrique nécessaire.
2. Consulter le schéma et identifier la fonction exacte du relais concerné.
3. Relever le code défaut du contrôleur avant toute déconnexion.
4. Contrôler visuellement le relais, le socle, les connecteurs, les fusibles et les traces de chaleur.
5. Vérifier la tension aux bornes de la bobine au moment où le relais devrait changer d’état, en respectant les règles de mesure sous tension.
6. Comparer l’état attendu et l’état réel des contacts, après mise hors tension lorsque la mesure de continuité est requise.
7. Contrôler le circuit aval afin de détecter court-circuit, surcharge, bobine de charge défectueuse ou câblage abîmé.
8. Vérifier la sortie de commande de la carte si la bobine ne reçoit pas l’ordre attendu.

Une continuité correcte à vide ne prouve pas qu’un contact est sain en charge. Les contacts peuvent afficher une faible résistance avec un multimètre, puis chuter sous le courant réel. Inversement, une carte peut sembler envoyer un signal mais ne pas fournir le courant requis par la bobine. Le diagnostic doit donc tenir compte du schéma, de la charge et de l’état dynamique du circuit.

Ne limez pas des contacts et ne retouchez pas une carte à relais destinée à une fonction de sécurité, sauf si le constructeur prévoit explicitement une procédure de maintenance. Une réparation improvisée rend le résultat difficile à contrôler et compromet la traçabilité de l’intervention.

Faire correspondre cartes, connecteurs et révisions

Remplacer une carte à relais demande plus de vérifications que remplacer un relais enfichable. Deux cartes visuellement proches peuvent avoir des connecteurs semblables mais une affectation de broches, un micrologiciel, une logique d’entrée ou une révision électrique différente.

Avant commande, rassemblez au minimum :

• Référence complète imprimée sur la carte, y compris suffixe.
• Révision matérielle et tout numéro de version.
• Marque et modèle du contrôleur ou de l’opérateur de porte.
• Photographies nettes des deux faces et des connecteurs, lorsque la politique d’achat le permet.
• Nombre de connecteurs, détrompeurs, repères de broches et emplacement des relais.
• Défaut observé et fonction attendue de la carte.
• Référence de l’équipement remplacé, sans supposer une équivalence par apparence.

Les cartes de toit de cabine sont un bon exemple : une [carte relais de toit de cabine KCE pour systèmes KONE](/products/elevator-car-top-relay-board-kce-kone-lift-parts/) doit correspondre à l’architecture réellement installée. La marque indiquée sur une carte ou sur un ascenseur ne suffit pas pour confirmer l’interchangeabilité.

Pour une carte d’interface, vérifiez aussi les tensions d’alimentation, le rôle des entrées et sorties, ainsi que la présence de composants spécifiques tels que relais, optocoupleurs ou protections. Une [carte d’interface à relais pour ascenseur](/products/interface-board-relay-board-lift-parts-elevator-accessories/) est pertinente lorsqu’elle correspond aux références et connexions du système, pas comme remplacement générique d’une autre carte.

Les équipes d’approvisionnement doivent préserver ces données dans la demande d’achat. Une description comme “relais ascenseur” est rarement suffisante pour une carte ou un module. La référence, la révision et les photos réduisent le risque d’une pièce inutilisable à réception.

Tester le système après remplacement

Après installation, le test doit confirmer à la fois le fonctionnement du relais et le comportement global de l’ascenseur. Un voyant allumé ou un clic audible n’est pas une validation complète.

Avant remise sous tension, vérifiez que la pièce est correctement fixée, que les bornes sont serrées selon les prescriptions du fabricant, que les connecteurs sont entièrement engagés et que les fils ne sont ni pincés ni inversés. Assurez-vous que les protections, capots et dispositifs de sécurité retirés pendant l’intervention sont rétablis.

La remise en service doit ensuite inclure, selon la fonction concernée :

• Validation de l’absence de code défaut actif ou récurrent.
• Essais des commandes directement liées au relais remplacé.
• Contrôle des cycles d’ouverture, fermeture et verrouillage des portes.
• Vérification des arrêts, appels et déplacements autorisés.
• Observation de la température, du bruit et de la stabilité du relais pendant plusieurs cycles.
• Test des sécurités conformément à la procédure du fabricant et aux règles de maintenance applicables.
• Enregistrement de la référence remplacée, du défaut initial et des mesures effectuées.

Ne laissez pas un relais neuf en place si le défaut revient immédiatement. Le problème peut être situé sur l’alimentation, une sortie de carte, un capteur, une serrure de porte ou la charge commandée. Réexaminer le circuit à ce stade est plus fiable que multiplier les remplacements.

Erreurs d’achat et de maintenance à éviter

Certaines erreurs reviennent fréquemment lors du remplacement d’un elevator relay :

• Acheter selon la couleur, la taille ou le nombre de broches sans vérifier leur affectation.
• Confondre tension de bobine et tension maximale des contacts.
• Remplacer un relais AC par un modèle DC, ou l’inverse.
• Omettre de vérifier si le courant concerne une charge résistive ou inductive.
• Installer une carte de révision différente sans confirmation de compatibilité.
• Réutiliser un socle surchauffé, oxydé ou dont les contacts sont détendus.
• Considérer un relais collé comme la cause sans contrôler la charge qu’il commute.
• Court-circuiter un contact de sécurité pour remettre l’ascenseur en mouvement.
• Ne pas documenter la référence de la pièce déposée et le défaut traité.

Pour les pièces multi-marques, Kelevator peut servir les importateurs, distributeurs, mainteneurs, sociétés de modernisation et acheteurs OEM. Une demande technique utile doit toutefois inclure les références, révisions et éléments de compatibilité relevés pendant le diagnostic.

Questions fréquentes

Peut-on remplacer un relais par un modèle ayant le même nombre de broches ?

Non, pas sans contrôle complet. Le nombre de broches ne confirme ni la tension de bobine, ni le câblage interne, ni la configuration des contacts, ni leur pouvoir de coupure. Vérifiez la fiche technique et le schéma de l’ascenseur.

Pourquoi un relais neuf claque-t-il mais ne résout pas le défaut ?

Le relais peut être correctement activé alors que la panne se situe après ses contacts : câblage, serrure de porte, charge, fusible, entrée de contrôleur ou tension insuffisante sous charge. Mesurez le circuit complet conformément à la procédure de dépannage.

Une carte à relais peut-elle être réparée au composant ?

Cela dépend de la conception de la carte, de sa fonction et de la procédure du fabricant. Pour une carte liée à la sécurité ou à la logique de commande, une réparation non validée peut introduire un défaut difficile à détecter. Une carte compatible et correctement identifiée est souvent l’option la plus contrôlable.

Quels éléments transmettre avant de commander une carte relais ?

Transmettez la référence complète, la révision, les photos des connecteurs et étiquettes, la marque et le modèle de l’équipement, ainsi qu’une description précise du défaut. Ces informations permettent de vérifier la compatibilité plutôt que de se fier à une désignation générale.

Avant tout achat, confrontez la référence de la pièce, les caractéristiques de bobine et de contacts, les connecteurs et la révision de carte avec la documentation de l’installation. Cette vérification constitue la base d’un remplacement de relais fiable et d’une remise en service maîtrisée.
