Le lift safety gear, appelé couramment parachute d’ascenseur, est un dispositif mécanique qui immobilise la cabine sur ses rails lorsqu’une survitesse ou une situation de sécurité déterminée l’exige. Il agit généralement après le déclenchement du limiteur de vitesse, par une tringlerie qui serre ou coince les guides de cabine.
Ce système ne doit pas être confondu avec le frein de la machine de traction. Le frein maintient normalement l’ascenseur à l’arrêt ; le parachute est un organe de sécurité de dernier recours. Son choix, son réglage et son essai dépendent de la vitesse nominale, de la charge, des rails, de la suspension et de la conception complète de l’installation.
Comment le parachute d’ascenseur arrête la cabine

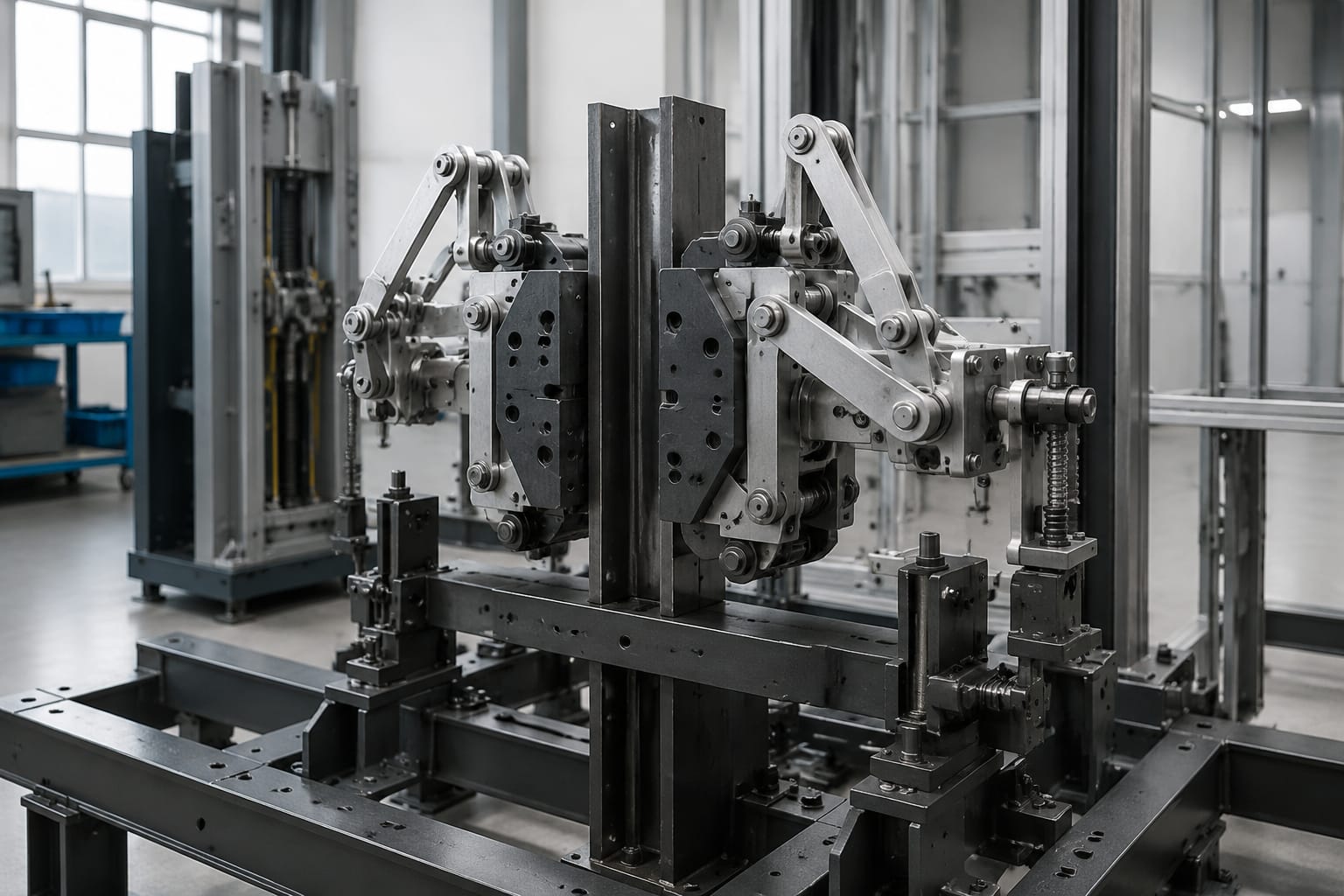

Le parachute est installé sur le châssis de cabine. Lorsqu’il est actionné, ses mâchoires, coins, galets ou éléments de serrage prennent appui sur les rails de guidage. La cabine est alors freinée ou arrêtée par les rails, et non par les câbles de suspension.
Dans une configuration courante, le mécanisme suit cette séquence :
- La cabine dépasse une vitesse de déclenchement définie pour l’installation.
- Le limiteur de vitesse détecte cette survitesse et bloque sa poulie.
- Le câble du limiteur entraîne le levier ou la tringlerie du parachute.
- Les organes de prise serrent les rails de cabine.
- Un contact de sécurité ouvre normalement le circuit de sécurité afin de couper le mouvement de l’ascenseur.
- Après intervention, un technicien qualifié inspecte, réarme et teste le système selon la procédure applicable.
Le parachute peut aussi être déclenché dans certains scénarios liés à la rupture ou au relâchement anormal des câbles de suspension, selon l’architecture de l’ascenseur. Toutefois, il ne faut jamais supposer qu’un modèle donné couvre toutes les fonctions de sécurité : il faut vérifier le schéma et la documentation du fabricant.
Un déclenchement n’est pas un simple arrêt à réarmer. Il peut laisser des marques sur les rails, modifier des réglages ou révéler un défaut du limiteur, de son câble, de la liaison mécanique ou de l’état des guides.
Limiteur, câble, tringlerie et parachute : une chaîne unique
Le lift safety gear ne peut être évalué isolément. Son bon fonctionnement dépend d’une chaîne mécanique et électrique complète. Remplacer seulement les mâchoires ou un levier sans contrôler les autres éléments peut créer une incompatibilité ou masquer la cause initiale du problème.
| Élément | Rôle principal | Points à contrôler |
|---|---|---|
| Limiteur de vitesse | Détecte la survitesse et fournit l’effort de déclenchement | Sens de rotation, vitesse de déclenchement, poulie, contact, état général |
| Câble du limiteur | Transmet le mouvement entre le limiteur et la cabine | Diamètre, usure, corrosion, tension, terminaisons, passage sur poulies |
| Tendeur du câble | Maintient la tension nécessaire au câble | Course, poulie, masses ou ressorts, contact éventuel |
| Tringlerie de cabine | Transmet le mouvement vers les deux côtés du parachute | Jeu, déformation, grippage, alignement, fixations |
| Parachute | Serre les rails pour freiner ou arrêter la cabine | Type, mâchoires, ressorts, lubrification prescrite, usure, réarmement |
| Contact de parachute | Informe le circuit de sécurité que le dispositif a agi | Continuité, positionnement, câblage, compatibilité du contact |
La liaison entre le système mécanique et le circuit de sécurité mérite une attention particulière. Un contact mal positionné peut laisser l’ascenseur indisponible après réarmement ou, plus gravement, ne pas signaler l’état réel du mécanisme. Lors d’un diagnostic du tableau de commande, il est également utile de vérifier les composants du circuit de sécurité, comme une [carte relais du circuit de sécurité Toshiba](/products/toshiba-elevator-safety-circuit-relay-board/), uniquement lorsque la référence du contrôleur et son schéma confirment sa pertinence.
Le câble du limiteur ne doit pas être traité comme un câble de traction. Ses caractéristiques, son montage et sa tension sont propres au système de limiteur concerné. Un remplacement par un diamètre ou une construction non validés peut modifier le comportement de la poulie et du déclenchement.
Types progressifs et instantanés : quelle différence ?
Les deux grandes familles de parachutes n’arrêtent pas la cabine de la même façon. Le choix dépend surtout de la vitesse de l’ascenseur, de la masse à arrêter, du type de rail et des exigences applicables à l’installation.
Parachute instantané
Un parachute instantané produit un arrêt très rapide par prise directe sur le rail. Il est généralement associé à des ascenseurs de faible vitesse et à des applications dont la conception prévoit ce type d’arrêt.
Ses caractéristiques principales sont les suivantes :
- prise quasi immédiate sur les rails ;
- mécanisme souvent basé sur des coins ou mâchoires à action directe ;
- décélération potentiellement élevée ;
- exigences strictes sur l’état, le profil et la résistance des rails ;
- compatibilité à confirmer avec la vitesse nominale et les données constructeur.
Il ne faut pas considérer un système instantané comme une version universelle ou plus robuste. Sur une cabine rapide ou lourde, un arrêt brutal peut dépasser les conditions prévues par la conception de l’ascenseur.

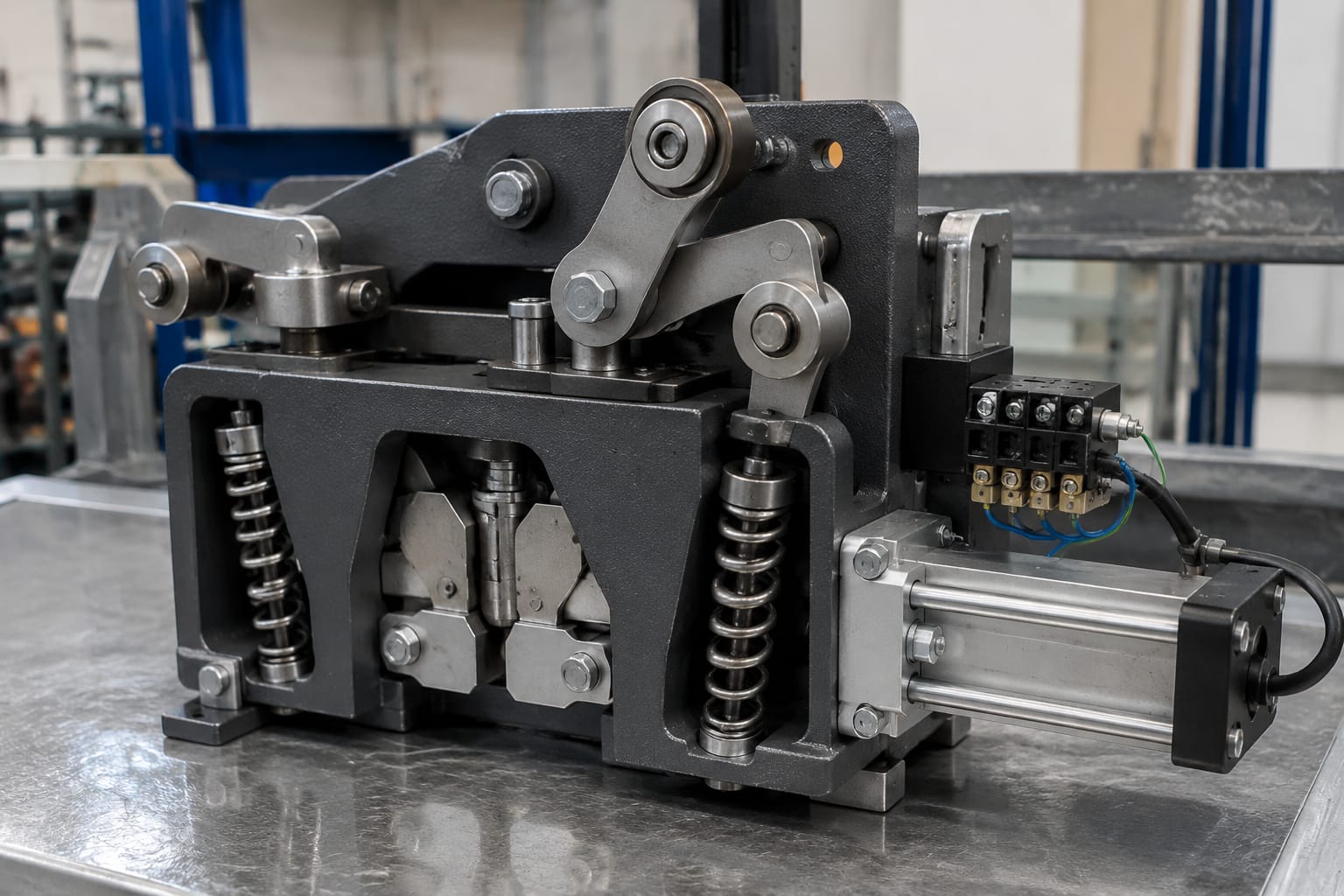

Parachute progressif
Un parachute progressif ralentit la cabine sur une distance contrôlée. Il utilise fréquemment des éléments de friction, des ressorts et des organes de serrage conçus pour développer un effort progressif sur les rails.
Ce type est couramment retenu lorsque la vitesse ou l’énergie à dissiper nécessite une décélération plus maîtrisée. Il demande un réglage précis et un contrôle attentif de l’état des surfaces de friction, des ressorts, des dimensions des rails et de la synchronisation entre les deux côtés de la cabine.
| Critère | Parachute instantané | Parachute progressif |
|---|---|---|
| Principe d’arrêt | Blocage rapide sur le rail | Freinage contrôlé par friction |
| Décélération | Plus abrupte | Plus graduelle |
| Usage typique | Installations à faible vitesse, selon conception | Applications nécessitant une dissipation d’énergie plus progressive |
| Sensibilité au réglage | Élevée | Très élevée |
| Réemploi après déclenchement | À décider après inspection complète | À décider après inspection complète |
| Données à vérifier | Rail, vitesse, modèle, capacité | Rail, vitesse, masse, réglage, course et composants de friction |
Les termes « instantané » et « progressif » ne suffisent jamais pour commander une pièce. Deux parachutes progressifs peuvent avoir des dimensions, des points de fixation, des courses de commande et des plages de charge complètement différentes.
Applications sur cabine et contrepoids
Dans de nombreux ascenseurs à traction, le parachute est monté sur le châssis de cabine. Les rails de cabine doivent alors absorber les efforts générés lors de l’actionnement. Leur profil, leurs éclisses, leurs fixations et leur état font partie de l’évaluation de sécurité.
Certains appareils utilisent également un parachute sur le contrepoids. Cette disposition dépend de la conception de l’installation, de la vitesse, de la course et des dispositions de sécurité retenues par le fabricant ou par les exigences applicables. Un système prévu pour la cabine ne doit jamais être adapté au contrepoids par analogie.
Avant toute fourniture ou modernisation, confirmez séparément :
- s’il s’agit d’un parachute de cabine ou de contrepoids ;
- le sens de déplacement concerné ;
- la position sur le châssis ;
- le nombre de rails et leur largeur de tête ;
- le type de suspension et la disposition du câble de limiteur ;
- l’existence d’un mécanisme double, gauche/droite, ou d’un ensemble central ;
- les capteurs et contacts associés.
Une modernisation peut modifier la masse de cabine, le type de machine, la vitesse nominale ou la commande. Ces changements peuvent imposer une réévaluation du système de parachute existant. Conserver une ancienne pièce parce qu’elle s’adapte physiquement au châssis n’est pas une preuve qu’elle reste adaptée aux nouvelles conditions de fonctionnement.
Défauts fréquemment observés à l’inspection
L’inspection visuelle est utile pour relever des anomalies, mais elle ne remplace pas les essais prescrits ni la vérification par un spécialiste. Les défauts suivants justifient une analyse avant remise en service ou avant commande de remplacement.
Usure, corrosion et détérioration mécanique
Les pièces exposées à l’humidité, à la poussière du puits, aux fuites de lubrifiant ou à un entretien irrégulier peuvent présenter :
- corrosion sur les leviers, ressorts, axes ou fixations ;
- mâchoires endommagées, surfaces de friction usées ou contaminées ;
- axes grippés et tringlerie ne revenant pas librement ;
- ressorts cassés, affaissés ou remplacés par une référence inconnue ;
- jeu excessif dans les articulations ;
- déformation après un choc, un déclenchement ou une intervention non conforme.
La lubrification exige une prudence particulière. Certaines articulations nécessitent un produit précis, alors que les surfaces de friction ou les rails doivent rester exempts de tout contaminant. Ajouter de la graisse « pour faire coulisser » sans suivre les instructions du fabricant peut empêcher une prise correcte ou modifier la décélération.
Défauts du limiteur et du câble
Un limiteur dont la poulie est encrassée, dont le mécanisme interne est grippé ou dont le contact est défectueux peut compromettre le déclenchement. Un câble détendu, rouillé, écrasé, effiloché ou mal raccordé constitue également un risque important.
Il faut aussi examiner le tendeur et le cheminement du câble. Une poulie désalignée ou un tendeur bloqué peut empêcher la transmission correcte de l’effort jusqu’au parachute.
Problèmes de rails et de guidage
Le parachute ne peut pas travailler correctement sur des rails endommagés ou contaminés. Les points d’attention comprennent les rayures profondes, les traces de prise antérieure, les éclisses mal alignées, les fixations desserrées et les dépôts d’huile.
Après une intervention sur les guides ou le châssis, vérifiez que le jeu cabine-rail et l’alignement ne compromettent pas le fonctionnement du mécanisme. Un défaut de guidage peut rendre l’actionnement asymétrique et entraîner une prise irrégulière.
Anomalies électriques associées
Un circuit de sécurité ouvert peut provenir du contact du parachute, mais aussi d’un câblage coupé, d’un bornier desserré ou d’un autre contact en série. Il est important de diagnostiquer méthodiquement la chaîne au lieu de contourner le contact pour remettre l’ascenseur en marche.
Les accessoires de détection du mouvement de frein doivent aussi être distingués du contact de parachute. Selon la configuration, un [interrupteur de détection du micro-mouvement du frein](/products/brake-micro-movement-detection-switch-lift-parts-elevator-accessories/) peut participer à une autre fonction de surveillance du système. Sa présence ne remplace pas le contrôle du limiteur ni du parachute.
Données d’identification nécessaires pour un remplacement
Commander un parachute à partir d’une photo seule est risqué. Une ressemblance extérieure ne confirme ni la plage de charge, ni le type de rail, ni le réglage mécanique. Pour une demande fiable, rassemblez les informations suivantes avant de solliciter un fournisseur.
Informations à relever sur l’équipement
- marque, modèle et référence complète du parachute ;
- numéro de série et plaque signalétique, lorsque disponibles ;
- fabricant et modèle du limiteur de vitesse ;
- type de parachute : progressif, instantané ou autre conception explicitement indiquée ;
- vitesse nominale de l’ascenseur ;
- charge nominale, masse de cabine et masse du châssis ;
- nombre de câbles de suspension et diamètre des câbles ;
- type et largeur de tête des rails de cabine ;
- dimensions d’encombrement, entraxes, sens de montage et photos nettes ;
- références des mâchoires, ressorts, leviers et contacts si les pièces sont séparées ;
- historique de déclenchement, réparation ou modification.
Prenez des photos de face, de côté, de la plaque, de la tringlerie, du point d’attache du câble de limiteur et des rails. Ajoutez une mesure lisible près des pièces importantes. Une photo sans échelle peut aider à reconnaître une famille de produits, mais pas à valider une compatibilité.
Pour les équipes d’approvisionnement, il est utile de séparer la demande en trois niveaux : ensemble complet, sous-ensemble mécanique et pièces d’usure. Cette distinction évite de recevoir une mâchoire ou un contact alors que le besoin réel concerne un parachute complet avec son mécanisme de commande.
Kelevator fournit des pièces détachées d’ascenseur multimarques aux importateurs, distributeurs, entreprises de maintenance, sociétés de modernisation et acheteurs OEM. Pour une demande de remplacement, transmettre les données techniques ci-dessus permet de vérifier plus efficacement la référence recherchée et les éventuelles équivalences à confirmer.
Pourquoi le réglage et les essais exigent des spécialistes
Le réglage d’un lift safety gear modifie directement la manière dont la cabine est arrêtée. Une intervention non maîtrisée peut provoquer un non-déclenchement, une prise trop brutale, une prise dissymétrique ou un blocage intempestif de la cabine.
Les travaux doivent être confiés à des techniciens compétents sur le type d’ascenseur concerné, avec une procédure adaptée et les mesures de protection nécessaires. Ils doivent notamment pouvoir :
- mettre l’installation hors service et sécuriser la zone de travail ;
- vérifier l’état du limiteur, du câble, du tendeur, des rails et du châssis ;
- respecter les réglages et instructions disponibles pour le modèle ;
- réaliser les essais requis dans des conditions contrôlées ;
- contrôler le réarmement, les contacts de sécurité et le retour au fonctionnement normal ;
- décider si les pièces concernées, les rails ou d’autres éléments doivent être remplacés après un déclenchement.
Il ne faut pas essayer de tester le parachute avec des méthodes improvisées, une charge non calculée ou une cabine occupée. De même, ne désactivez jamais le contact de sécurité pour maintenir l’ascenseur en service. Une indisponibilité temporaire est préférable à l’exploitation d’un appareil dont le dispositif de dernier recours est incertain.
Les dispositifs mécaniques proches du frein doivent eux aussi être identifiés correctement. Par exemple, un [support avec micro-interrupteur de verrouillage de frein](/products/brake-lock-micro-switch-bracket-shrapnel-lift-accessories-elevator-spare-parts/) ne constitue pas un parachute et ne doit pas être utilisé pour conclure à l’état du système de prise sur rails.
Documentation à remettre après des travaux de sécurité
Après une inspection, un réglage, un essai ou le remplacement d’un parachute, la documentation protège à la fois l’exploitant, le mainteneur et les futurs intervenants. Elle rend les interventions traçables et limite les erreurs lors d’un dépannage ultérieur.
Le dossier de travail devrait au minimum indiquer :
- l’identification de l’ascenseur et la date de l’intervention ;
- le motif : inspection périodique, déclenchement, défaut constaté, remplacement ou modernisation ;
- les références des composants déposés et installés ;
- les relevés utiles avant et après intervention ;
- l’état observé des rails, du limiteur, du câble, du tendeur et de la tringlerie ;
- les réglages effectués conformément aux données disponibles ;
- les essais réalisés et leur résultat ;
- les anomalies restant à corriger ou les limitations de remise en service ;
- l’identité du technicien ou de l’entreprise responsable.
Conservez aussi les plaques, photos et anciennes références lorsque cela est possible. Dans les bâtiments dont les équipements ont connu plusieurs mainteneurs ou modernisations, ces informations peuvent être déterminantes pour identifier une pièce compatible plusieurs années plus tard.
Un parachute d’ascenseur doit être choisi comme une partie d’un système complet, et non comme une pièce mécanique interchangeable. Pour préparer un remplacement ou une consultation, commencez par relever la référence, les données de vitesse et de charge, le type de rail, le modèle de limiteur et des photos mesurées du montage existant.
