Les elevator sheaves, appelées couramment poulies ou réas d’ascenseur, guident les câbles de traction ou les câbles et courroies de porte. Leur forme, leurs gorges, leur roulement et leur position varient selon leur fonction. Une poulie visuellement semblable à une autre n’est donc pas forcément interchangeable.
Pour remplacer une poulie correctement, il faut identifier sa fonction, relever ses dimensions fonctionnelles et vérifier la compatibilité avec les câbles, l’arbre, les roulements et le montage existant. Le diamètre extérieur seul ne suffit jamais. Une gorge inadaptée peut accélérer l’usure des câbles, provoquer du bruit ou créer une traction irrégulière.

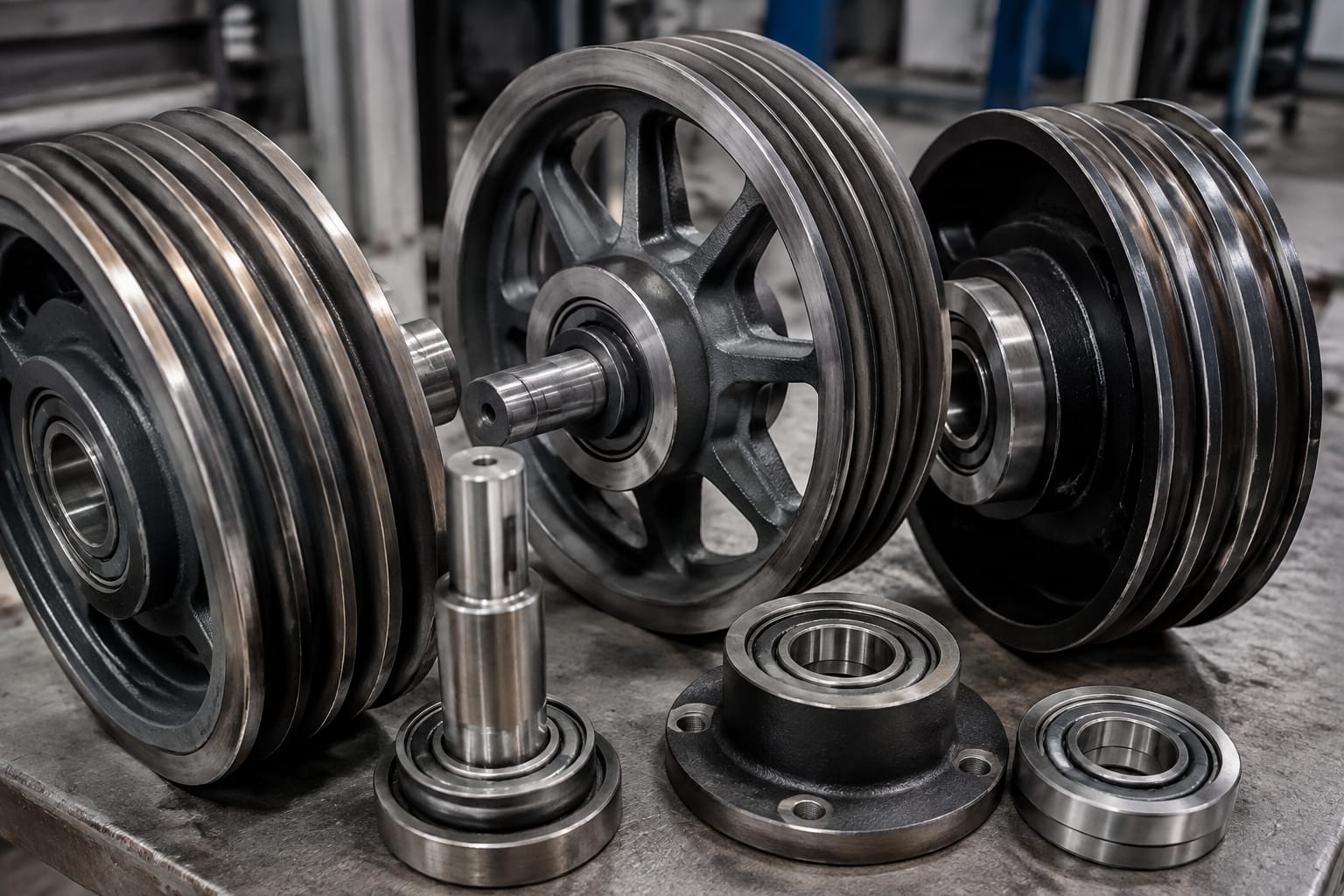

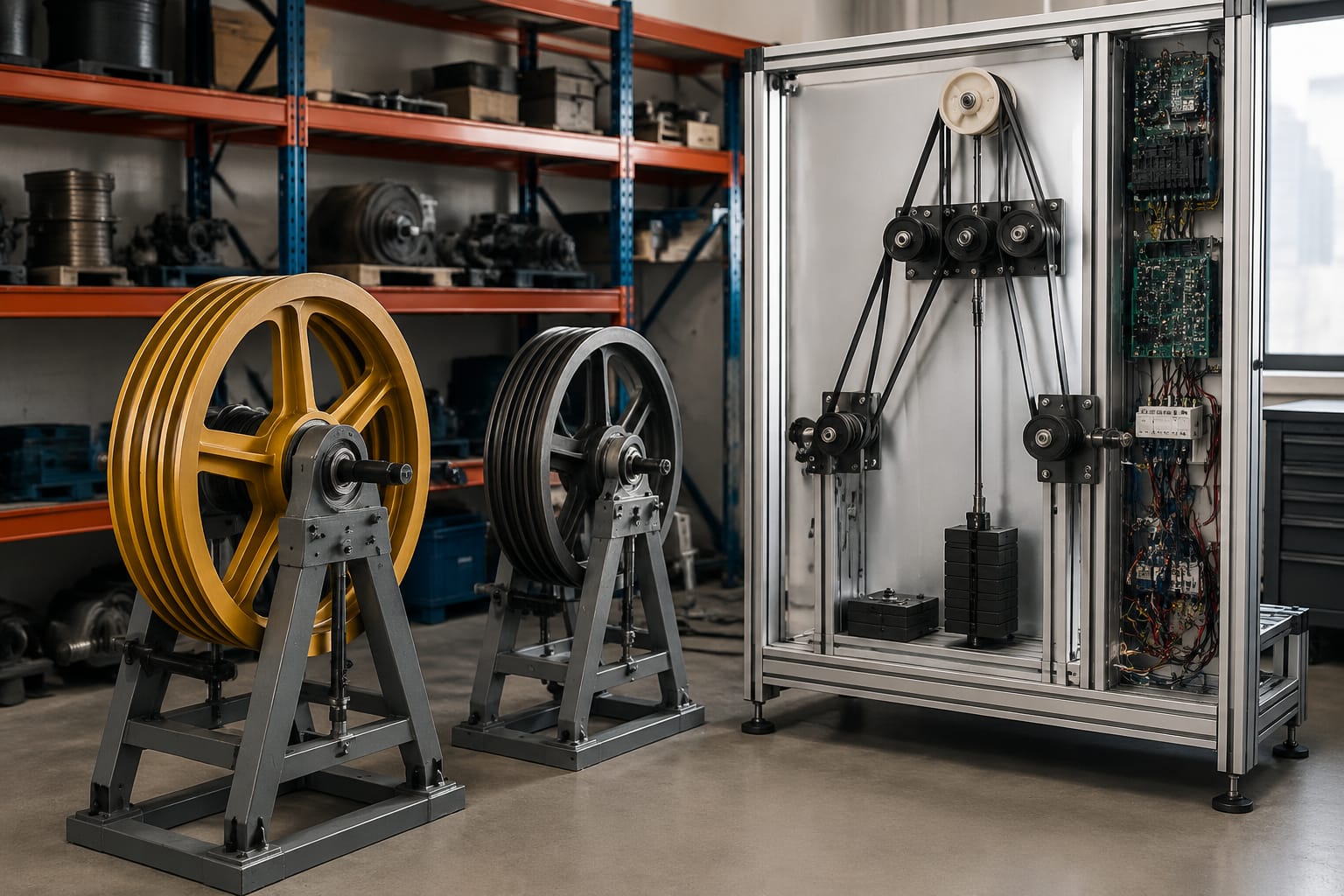

Poulies de traction et de renvoi
La poulie de traction est l’organe principal d’un ascenseur à traction. Installée sur la machine, elle transmet le mouvement du moteur aux câbles grâce à l’adhérence entre les câbles et les gorges. Elle est soumise à des efforts importants et son état influence directement la régularité de déplacement de la cabine et du contrepoids.
La poulie de renvoi, aussi appelée poulie déflectrice selon son emplacement, ne transmet généralement pas le couple moteur. Elle change la direction des câbles et participe à la configuration du mouflage. Elle peut être placée en partie haute de la gaine, près de la machine ou dans le système de contrepoids.
| Élément | Rôle principal | Point de contrôle prioritaire | Risque d’une mauvaise compatibilité |
|---|---|---|---|
| Poulie de traction | Entraîner les câbles par adhérence | Profil et usure des gorges, diamètre, concentricité | Patinage, usure rapide des câbles, perte de traction |
| Poulie de renvoi | Guider et dévier les câbles | Alignement, roulements, correspondance des gorges | Frottement latéral, bruit, fatigue des câbles |
| Poulie déflectrice | Modifier le chemin des câbles dans le mouflage | Position, axe, entraxe et diamètre | Trajet de câble incorrect ou effort anormal |
| Poulie secondaire | Assurer un guidage complémentaire | Gorge, fixation et état des roulements | Usure localisée et instabilité du câble |
Une poulie de traction ne doit pas être choisie uniquement en fonction du nombre de gorges. Il faut aussi confirmer le diamètre nominal des câbles, le pas entre les gorges, le type de gorge, l’angle de contact, l’alésage ou le montage sur moyeu, ainsi que les références de la machine lorsque celles-ci sont disponibles.
Certaines machines utilisent des roues de traction avec un profil de gorge spécifique, parfois usinable ou reconditionnable selon l’état de la pièce et les prescriptions applicables à l’installation. Cette décision exige un contrôle sérieux : rectifier une gorge peut modifier son profil et réduire la réserve de matière. Lorsqu’une poulie est fissurée, très désaxée, fortement corrodée ou hors des tolérances nécessaires, le remplacement est généralement la solution à évaluer en priorité.
Poulies de déviation, secondaires et de porte
Les poulies de déviation et les poulies secondaires travaillent elles aussi avec les câbles de suspension, mais leur rôle est avant tout de guider le câble. Elles doivent maintenir un passage régulier sans déport latéral. Un défaut d’alignement, même avec une gorge en bon état, peut user un seul flanc des câbles ou des gorges.
Les poulies de porte constituent une famille distincte. Elles sont utilisées dans l’opérateur de porte, le système de suspension des vantaux ou le mécanisme de renvoi. Elles peuvent travailler avec des câbles métalliques fins, des courroies ou des éléments de guidage selon la conception de la porte.
Poulies de suspension et de renvoi de porte
Une poulie de porte peut être une roue de suspension, une roue de changement de direction ou un galet à double gorge. Les cotes déterminantes sont souvent plus petites que pour les poulies de traction, mais la précision du choix reste essentielle. Une roue qui entre sur l’axe sans respecter l’épaisseur, le déport ou le roulement peut déplacer le vantail, perturber l’ouverture ou provoquer un frottement continu.
Par exemple, une [roue de changement de porte 74x19 avec roulement 6203](/products/74x19x6203-lift-door-change-wheel-elevator-parts/) peut être pertinente uniquement si les dimensions, le roulement, la largeur et la fonction correspondent au montage concerné. La présence d’un roulement 6203 ne rend pas à elle seule deux roues interchangeables.
Pour les ensembles comportant deux chemins distincts, une [roue de suspension de porte à double gorge 140x20 avec roulement 6204](/products/door-hanging-wheel-double-groove-140x20x6204-lift-parts-elevator-accessories/) doit être vérifiée sur le nombre de gorges, le profil de chaque gorge, le diamètre d’axe, l’épaisseur totale et le déport. Il faut également contrôler si la roue est porteuse, guide un câble ou assure seulement un renvoi.
Pourquoi ne pas mélanger les applications
Une poulie de porte n’est pas une petite poulie de traction. Les charges, la vitesse, le profil de gorge, la fixation et le comportement attendu ne sont pas comparables. De même, une poulie de déviation de câble de suspension ne remplace pas une roue d’opérateur de porte, même lorsque le diamètre extérieur paraît voisin.
Avant toute commande, associez la pièce à son sous-ensemble exact : machine de traction, poulie de renvoi en gaine, cadre de poulie, opérateur de porte, suspension de porte palière ou cabine. Cette étape évite une grande part des erreurs de sourcing.
Matériaux et profils de gorge des poulies
Le matériau de la poulie doit supporter les efforts, l’environnement de fonctionnement et le type de câble ou de courroie. Les poulies de traction et de déviation destinées aux câbles de suspension sont souvent fabriquées en fonte, en acier ou dans d’autres matériaux adaptés à la conception du fabricant. Les roues de porte peuvent employer du métal, des polymères techniques ou une combinaison avec bandage, selon leur usage.
Le choix ne doit pas être fait sur la seule apparence du matériau. Une roue métallique trop dure ou une gorge mal adaptée peut affecter le câble. À l’inverse, un matériau plus léger ou une roue revêtue peut convenir à une porte, sans être approprié pour la suspension de cabine.
Formes de gorge et contact avec le câble
La gorge est la surface qui reçoit et guide le câble. Elle doit correspondre au diamètre nominal du câble et au principe de fonctionnement de la poulie. Parmi les profils fréquents figurent :
- Gorge arrondie ou demi-circulaire, destinée principalement au guidage.
- Gorge en V, qui augmente l’effet de coin et l’adhérence.
- Gorge sous-coupée, utilisée dans certaines configurations de traction pour obtenir un comportement spécifique.
- Gorge à fond profilé ou avec garniture, selon la conception de la machine.
- Double gorge ou gorge multiple, pour les roues de porte ou les chemins de câble séparés.
Une gorge trop large laisse le câble travailler de façon instable. Une gorge trop étroite pince le câble et augmente la pression de contact. Dans les deux cas, l’usure devient plus rapide. Il faut aussi examiner l’uniformité entre toutes les gorges d’une même poulie : des gorges d’usure différente peuvent répartir les efforts de manière inégale entre les câbles.
Le diamètre de la poulie intervient également dans la fatigue de flexion du câble. Il ne faut pas réduire ce diamètre par substitution sans validation technique. Une poulie de plus petit diamètre peut imposer une flexion plus sévère et ne pas respecter la conception de l’installation.
Roulements, arbres et fixation
Une poulie fonctionne correctement seulement si son support et sa rotation sont corrects. Le roulement, l’axe et le mode de montage doivent donc être contrôlés avec autant d’attention que la roue elle-même.
Les montages courants comprennent :
- Roulements à billes intégrés dans le moyeu.
- Roulements montés sur un arbre fixe.
- Poulie avec alésage simple, clavette, bague ou moyeu spécifique.
- Axe épaulé, boulon traversant ou arbre retenu par circlips.
- Support sur châssis, flasque, bras d’opérateur ou cadre de poulie.
Le numéro d’un roulement est utile, mais incomplet. Deux poulies peuvent accueillir le même roulement tout en différant par leur largeur, leur position par rapport au support, leur gorge ou leur fixation. Relevez le marquage du roulement, puis mesurez aussi l’alésage, la largeur du moyeu et la profondeur de logement.
Un bruit de roulement peut venir d’un défaut de lubrification lorsque le type de roulement le permet, d’une contamination, d’un jeu interne ou d’un axe usé. Remplacer uniquement le roulement n’est pas toujours suffisant si le logement est ovalisé ou si la poulie a pris du jeu sur son axe.
Symptômes courants d’usure et de bruit
Les symptômes sont souvent détectables lors de la maintenance préventive. Les ignorer peut endommager les câbles, déséquilibrer le fonctionnement ou aggraver une panne de porte.
Les signes à rechercher sont les suivants :
- Gorges polies, creusées, évasées ou présentant des arêtes marquées.
- Usure plus importante sur un flanc de gorge.
- Câbles qui ne reposent pas uniformément dans les gorges.
- Traces de frottement latéral sur les câbles ou les flasques.
- Bruit de grondement, grincement, cliquetis ou vibration en rotation.
- Jeu radial ou axial perceptible au niveau de la poulie.
- Rotation rugueuse, irrégulière ou freinée à la main, après mise en sécurité.
- Fissures, corrosion profonde, éclats ou déformation de la roue.
- Accumulation de poussière métallique ou de particules autour de la poulie.
- Ouverture de porte saccadée, vantail qui frotte ou câble de porte qui saute de son chemin.
Le bruit seul ne permet pas d’identifier la pièce défaillante. Une vibration peut venir de la poulie, du roulement, de l’alignement, de la tension des câbles, du moteur ou d’un élément voisin. L’inspection doit donc comparer le mouvement de l’ensemble et non se limiter au composant le plus audible.
Sur une machine de traction, une perte d’adhérence ou un passage irrégulier des câbles mérite une analyse immédiate par du personnel qualifié. Il ne faut pas compenser un défaut de gorge par une modification non validée de tension ou par l’application de produits sur les câbles.
Liste de contrôle pour l’inspection et les mesures
Avant de démonter une poulie, sécurisez l’équipement conformément aux procédures de maintenance applicables. Les poulies de traction et les organes associés aux câbles de suspension relèvent d’une intervention à risque : consignez l’installation, empêchez tout mouvement intempestif et respectez les méthodes définies pour la cabine, le contrepoids et les câbles.
Contrôle visuel et mécanique
Utilisez cette liste pendant l’inspection :
- Identifiez la fonction exacte de la poulie et son emplacement.
- Photographiez l’ensemble monté, les deux faces, le chemin du câble et toute référence lisible.
- Comptez les gorges et notez leur profil apparent.
- Vérifiez l’état des flancs, du fond de gorge, des bords et du moyeu.
- Recherchez fissures, corrosion, déformation et traces de contact anormal.
- Contrôlez la libre rotation et le jeu, selon la procédure de sécurité appropriée.
- Vérifiez le centrage du câble dans chaque gorge.
- Examinez les câbles ou courroies associés : fils cassés, aplatissement, usure d’un côté, contamination ou mauvais guidage.
- Contrôlez l’axe, les flasques, entretoises, fixations et dispositifs de retenue.
- Comparez avec les documents de maintenance et la référence d’origine lorsqu’ils sont accessibles.
Mesures à relever
Un pied à coulisse, une jauge de gorge, un réglet et des photos nettes facilitent l’identification. Pour les cotes critiques, prenez plusieurs mesures à différents endroits afin de détecter une usure non uniforme.
| Cote ou information | Pourquoi elle est nécessaire |
|---|---|
| Diamètre extérieur de la poulie | Distingue des modèles proches et aide à confirmer le trajet |
| Diamètre au fond de gorge | Indique la géométrie de travail réelle |
| Largeur totale et largeur du moyeu | Vérifie l’encombrement entre supports |
| Nombre de gorges | Détermine le nombre de câbles ou chemins pris en charge |
| Diamètre, profondeur et profil de gorge | Assure la compatibilité avec câble ou courroie |
| Entraxe entre les gorges | Évite le mauvais positionnement des câbles |
| Diamètre d’alésage ou d’axe | Conditionne le montage mécanique |
| Type et références de roulement | Permet de confirmer l’interface rotative |
| Déport de la roue par rapport au support | Préserve l’alignement du chemin de câble |
| Référence de machine, porte ou opérateur | Réduit l’incertitude lorsque les cotes sont proches |
Ne déduisez pas une cote à partir d’une photo ou d’une ancienne facture. Une référence peut désigner une variante différente selon l’année, le fabricant ou la configuration. Une mesure prise sur la pièce déposée reste plus fiable, à condition d’intégrer l’usure observée.
Informations nécessaires pour l’approvisionnement
Pour demander une équivalence ou une pièce de remplacement, envoyez un dossier technique simple mais complet. Cela réduit les échanges inutiles et permet au fournisseur de signaler les éléments incompatibles avant la commande.
Le dossier devrait inclure :
- Fonction de la poulie : traction, renvoi, déviation, secondaire ou porte.
- Marque, modèle et référence de l’équipement lorsque disponibles.
- Référence imprimée, gravée ou moulée sur la roue, le support ou l’ensemble.
- Photos de face, de profil, du montage et de la zone de contact avec le câble.
- Diamètre extérieur, largeur, alésage, diamètre d’axe et dimensions du moyeu.
- Nombre de gorges, leur entraxe et leur profil.
- Diamètre et type des câbles ou de la courroie utilisés.
- Référence et dimensions des roulements.
- Type de fixation : clavette, vis, circlip, boulon, bague ou autre.
- Quantité nécessaire et besoin éventuel de roulements, axe, entretoises ou fixations.
- Pays de destination et contraintes d’approvisionnement propres au projet.
Pour une poulie de traction, ajoutez la configuration de mouflage, le nombre de câbles et toute indication disponible sur la machine. Une [roue de traction pour pièces d’ascenseur Otis](/products/traction-wheel-switch-otis-elevator-parts-lift-accessories/) illustre le type de composant pour lequel la référence complète et les dimensions de gorge restent indispensables avant de conclure à une compatibilité.
Kelevator fournit des pièces de rechange d’ascenseur multimarques aux importateurs B2B, distributeurs, entreprises de maintenance, sociétés de modernisation et acheteurs OEM. Pour un sourcing fiable, communiquez les relevés ci-dessus et demandez que les dimensions et l’application soient confirmées par rapport à votre installation, plutôt que de vous fier à une désignation commerciale seule.
Alignement et essais après remplacement
Après le montage, l’objectif n’est pas seulement que la poulie tourne. Elle doit maintenir les câbles ou les éléments de porte dans leur trajectoire prévue, sans contact latéral ni contrainte anormale.
Vérifiez notamment :
- Le bon serrage et la présence de tous les dispositifs de retenue prévus.
- Le montage correct des roulements, bagues, entretoises et flasques.
- L’absence de jeu anormal après installation.
- L’alignement des gorges avec le chemin des câbles ou de la courroie.
- La position de chaque câble au fond de sa gorge.
- L’absence de frottement contre le support, les protections ou les pièces voisines.
- Le fonctionnement progressif de l’installation selon les procédures de remise en service applicables.
- L’absence de bruit, de vibration, de déport ou de chauffe anormale au cours des premiers cycles.
Pour les ascenseurs à traction, les réglages qui touchent aux câbles, à la traction, aux freins ou aux dispositifs de sécurité doivent être réalisés et validés par des techniciens compétents conformément aux exigences applicables à l’installation. Pour les portes, testez les cycles d’ouverture et de fermeture, le passage complet des vantaux et le fonctionnement des dispositifs de protection avant de remettre l’appareil en exploitation.
Une dernière inspection après quelques cycles permet de repérer une fixation qui se desserre, un câble qui se place mal ou une roue qui ne reste pas dans son axe. Conservez les mesures, photos et références de la pièce remplacée : elles simplifieront les approvisionnements futurs et aideront à standardiser les pièces de rechange de votre parc.
