Soft starter ou VFD d’ascenseur : comment choisir

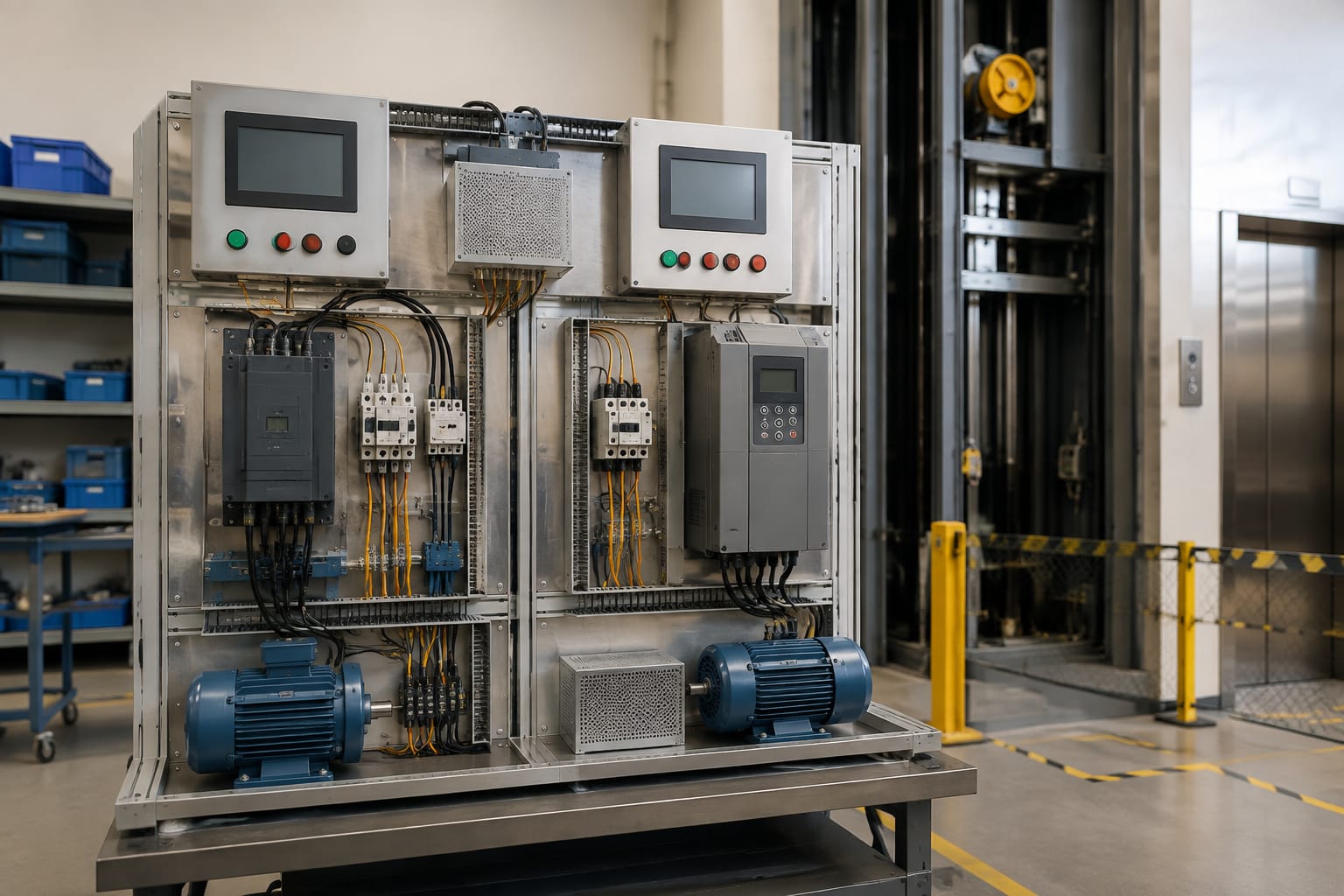

Un elevator soft starter convient surtout lorsqu’un moteur doit démarrer et s’arrêter avec moins de choc électrique et mécanique, sans exiger une régulation précise de vitesse. Un variateur de fréquence, ou VFD, est préférable lorsque l’ascenseur doit contrôler finement l’accélération, le freinage et la vitesse de la cabine, avec une qualité de trajet plus régulière.

Le bon choix ne dépend pas uniquement du prix de l’équipement. Il faut identifier le type de moteur, l’architecture de l’armoire, le trafic réel, l’état des contacteurs et protections, ainsi que la possibilité de régler et maintenir le système localement. Dans une modernisation, remplacer un organe sans vérifier l’ensemble de la chaîne de traction peut créer de nouveaux défauts.

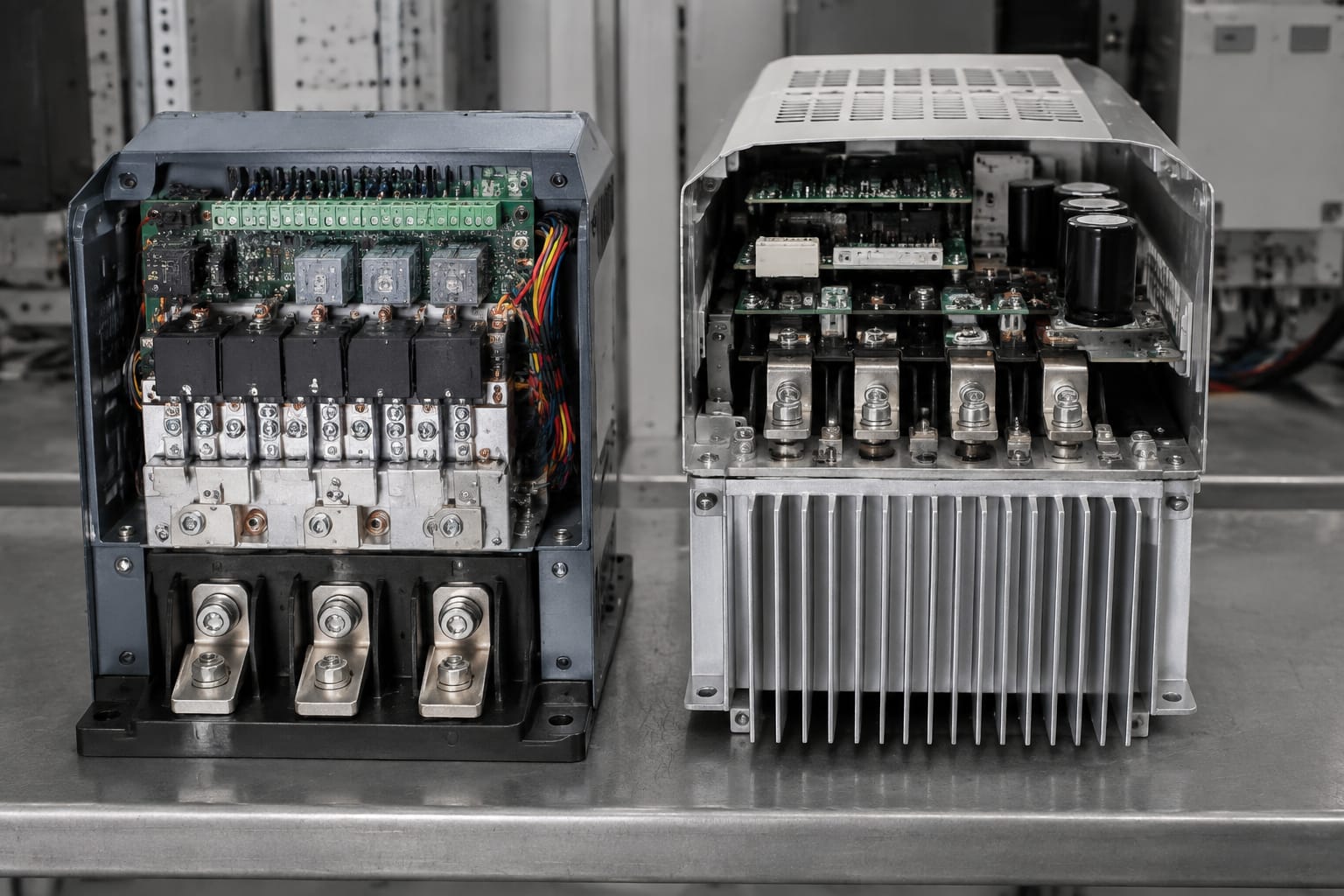

Comment fonctionne un elevator soft starter

Un soft starter d’ascenseur limite la tension appliquée au moteur pendant le démarrage. Au lieu d’envoyer immédiatement la pleine tension du réseau, il augmente progressivement la tension sur une durée et selon une rampe paramétrée. Le moteur prend ainsi sa vitesse avec un appel de courant et un couple plus progressifs qu’en démarrage direct.

Le principe repose généralement sur des semi-conducteurs de puissance, souvent des thyristors commandés sur les phases du moteur. Une fois la phase de démarrage terminée, certains montages utilisent un contacteur de bypass pour faire passer le courant hors des semi-conducteurs. Cela réduit les pertes et l’échauffement pendant le fonctionnement à régime établi.

Pour un ascenseur, le soft starter est pertinent dans une configuration où la machine fonctionne principalement à vitesse fixe. Il améliore la transition entre l’arrêt et la marche, mais il ne transforme pas un système à vitesse unique en un système à vitesse variable complet.

Ce qu’un démarreur progressif apporte

Un démarreur progressif peut aider à :

• réduire le pic de courant au démarrage par rapport à un démarrage direct ;
• limiter les contraintes de couple sur l’arbre, les courroies ou les éléments mécaniques concernés ;
• réduire certains à-coups au lancement ;
• diminuer la chute de tension susceptible d’affecter d’autres équipements alimentés par le même réseau ;
• adapter le démarrage à une alimentation dont la capacité est limitée, sous réserve d’une étude électrique.

Ces avantages dépendent fortement du réglage. Une rampe trop courte reproduit presque un démarrage brutal. Une rampe trop longue peut empêcher le moteur de développer assez rapidement le couple nécessaire, avec un risque de surchauffe ou de défaut de démarrage.

Ce qu’il ne fait pas

Un elevator soft starter ne régule pas continuellement la fréquence d’alimentation du moteur. Après le démarrage, le moteur fonctionne normalement à sa vitesse nominale déterminée par le réseau, la conception du moteur et la charge.

Il ne permet donc pas, à lui seul, une accélération et une décélération très précises, une vitesse d’inspection contrôlée ou une approche d’étage particulièrement fine. Il faut aussi éviter de supposer qu’un soft starter convient à tous les moteurs ou à toutes les manœuvres d’ascenseur : la compatibilité avec le circuit de frein, le dispositif de commande et les sécurités doit être examinée.

Comment un VFD contrôle le mouvement de l’ascenseur

Un VFD, aussi appelé variateur de fréquence ou variateur de vitesse, redresse d’abord l’alimentation électrique puis recrée une tension alternative à fréquence variable. En faisant varier cette fréquence et la tension associée, il pilote la vitesse et le couple d’un moteur compatible.

Dans une application d’ascenseur, le variateur peut commander des phases distinctes de déplacement : démarrage, accélération, marche à vitesse nominale, ralentissement et arrêt. Les paramètres sont définis avec le contrôleur de manœuvre et les caractéristiques de la machine de traction.

Le VFD ne doit pas être vu comme un simple dispositif de réduction du courant de démarrage. C’est un élément de commande moteur qui exige une intégration plus complète, avec paramétrage, protections adaptées, mise à la terre correcte et compatibilité électromagnétique.

Régulation de vitesse et de couple

Selon la technologie retenue, le variateur peut utiliser une commande scalaire ou une commande vectorielle. La précision disponible dépend du variateur, du moteur, du retour d’information éventuel et de la logique de contrôle de l’ascenseur.

Un système bien dimensionné permet notamment de contrôler :

• la pente d’accélération et de décélération ;
• la vitesse de déplacement ;
• le couple fourni dans les phases critiques ;
• les transitions avant l’arrêt ;
• les limites de courant et certains comportements en défaut.

Un variateur ne corrige toutefois pas une défaillance mécanique. Un frein usé, une poulie endommagée, un mauvais équilibrage, un codeur défectueux ou des câbles en mauvais état restent des causes possibles de trajet irrégulier ou de mise hors service.

Contraintes électriques du VFD

La sortie d’un VFD est constituée d’impulsions de tension, et non d’une sinusoïde réseau classique. Le moteur, son isolation, les câbles et la longueur de liaison doivent être compatibles avec ce type d’alimentation. Dans certains cas, des filtres de sortie ou des réactances sont nécessaires selon les préconisations du fabricant du variateur et du moteur.

L’installation doit également maîtriser les perturbations électromagnétiques. Le cheminement des câbles de puissance et de commande, les blindages quand ils sont prescrits, la terre et le choix des protections influencent la fiabilité du système. Ces points sont particulièrement importants dans une armoire où coexistent alimentation de puissance, circuits de sécurité et électronique de contrôle.

Courant de démarrage et contraintes sur le moteur

Le démarrage direct peut provoquer un appel de courant élevé et un couple immédiat. Cette situation n’est pas systématiquement problématique, mais elle peut solliciter fortement l’alimentation, les organes de coupure et la mécanique, surtout lorsque le réseau est déjà chargé ou que les démarrages sont fréquents.

Le soft starter réduit le courant de pointe en limitant initialement la tension. Mais il faut garder une nuance essentielle : en réduisant la tension, il réduit aussi le couple disponible. Le réglage doit donc tenir compte de l’inertie de la machine, de la charge et de la capacité du moteur à démarrer sans rester trop longtemps à faible vitesse.

Le VFD gère différemment cette phase. Avec des paramètres appropriés, il peut faire monter progressivement la fréquence et commander le couple pendant l’accélération. Il offre généralement une meilleure maîtrise du mouvement, mais avec davantage de composants électroniques, de réglages et de conditions de compatibilité.

Ne pas confondre réduction de courant et économie garantie

Réduire l’appel de courant ne signifie pas automatiquement une baisse importante de consommation sur l’ensemble de l’exploitation. Le gain énergétique éventuel dépend du profil de déplacement, de la charge, du type de machine, du mode veille et des cycles réels.

Un VFD peut améliorer le contrôle énergétique dans certaines conditions, mais toute affirmation sur les économies doit être calculée à partir d’une installation précise. Il faut éviter de dimensionner une modernisation sur une promesse générale plutôt que sur les données de la machine et du bâtiment.

Contrôle de vitesse et qualité de trajet

La différence la plus visible pour les usagers est souvent la qualité du trajet. Le soft starter atténue principalement le départ. Une fois le moteur lancé, il n’assure pas la modulation continue nécessaire pour lisser toutes les phases du déplacement.

Un VFD peut produire une accélération plus régulière, une décélération mieux maîtrisée et une transition plus douce vers l’arrêt. Le confort dépend toutefois de l’ensemble du système : réglages du contrôleur, précision du positionnement, état de la machine, frein, guidages, cabine et charge.

Les signes d’un réglage insuffisant

Après une installation ou un remplacement, les symptômes suivants demandent une vérification méthodique :

• départ hésitant ou manque de couple ;
• à-coup à l’accélération ou à la décélération ;
• arrêt imprécis au niveau du palier ;
• échauffement anormal du moteur ou du variateur ;
• déclenchements répétitifs des protections ;
• bruit électrique ou mécanique nouveau ;
• interférences avec les circuits de commande.

Modifier uniquement les rampes du variateur pour masquer ces symptômes est une erreur fréquente. Il faut d’abord distinguer un défaut de paramétrage d’un défaut mécanique, de câblage ou d’alimentation.

Applications typiques dans les ascenseurs

Le soft starter est souvent considéré lorsque l’objectif principal est d’adoucir un démarrage sur une installation à vitesse fixe, sans refaire toute la logique de commande. Il peut aussi être envisagé lorsque la simplicité, la disponibilité des compétences de maintenance et le budget de remplacement orientent vers une solution moins complexe.

Le VFD est généralement plus approprié lorsque le projet vise un contrôle moderne du mouvement ou que l’ascenseur nécessite une vitesse variable. Il est courant dans les projets où le confort, la précision d’arrêt et le réglage des séquences de déplacement sont des critères importants.

Le choix doit aussi tenir compte du service attendu. Un appareil à trafic soutenu, avec de nombreux démarrages quotidiens, mérite une analyse approfondie de la dissipation thermique, du cycle de service, du dimensionnement et de la stratégie de maintenance. Dans des sites où la qualité de l’alimentation varie, il faut vérifier les tolérances de tension du matériel et les protections contre les surtensions ou sous-tensions selon le schéma prévu.

Contacteurs et appareils de protection

Ni le soft starter ni le VFD ne remplace automatiquement tous les appareils de coupure, de sécurité et de protection d’une armoire d’ascenseur. Le schéma du fabricant et les exigences applicables au système déterminent la place des contacteurs, disjoncteurs, relais thermiques, fusibles, contacteurs de bypass et dispositifs de sécurité.

Les contacteurs doivent être sélectionnés selon leur catégorie d’emploi, leur tension de bobine, leur courant assigné, leur pouvoir de coupure et leur coordination avec le circuit. Pour le remplacement d’un élément de puissance, consultez par exemple les caractéristiques d’un [contacteur Fuji pour pièces d’ascenseur](/products/fuji-ac-contactor-lift-parts-elevator-accessories-2/) ou d’un [contacteur Siemens SW AC110V](/products/sw-contactor-ac110v-siemens-contactor-elevator-parts/), puis comparez-les au schéma et à la plaque signalétique de l’installation.

Points de vigilance avec les protections

Avant de remplacer un appareil de protection, contrôlez :

• le courant nominal réel du moteur et de l’ensemble concerné ;
• la tension et le nombre de phases ;
• le pouvoir de coupure requis au point d’installation ;
• la courbe de déclenchement compatible avec les courants transitoires ;
• la sélectivité avec les protections amont et aval ;
• les prescriptions du fabricant du soft starter ou du VFD ;
• les besoins éventuels de réactance, filtre ou protection spécifique.

Un [petit disjoncteur pour équipement d’ascenseur](/products/small-circuit-breaker-elevator-equipment-lift-accessories/) ne doit donc pas être choisi seulement parce que son format correspond à l’armoire. Le calibre, la courbe, la tension et la fonction de protection doivent correspondre au circuit concerné.

Questions de rétrofit et de compatibilité

Le remplacement d’un démarreur existant par un VFD, ou l’inverse, n’est pas toujours un échange direct. La tension d’alimentation, le type de moteur, le frein, les entrées de commande, les retours de position et les circuits de sécurité peuvent imposer des adaptations.

Avant toute décision, relevez les informations suivantes sur site :

1. La plaque signalétique du moteur : puissance, tension, courant, fréquence, vitesse, classe d’isolation et type de raccordement.
2. Le schéma électrique de l’armoire et la fonction exacte du matériel à remplacer.
3. Le type de machine de traction et le mode de commande existant.
4. L’état des câbles moteur, des bornes, de la terre et des contacteurs.
5. Les défauts observés, leur fréquence et les conditions dans lesquelles ils apparaissent.
6. Les contraintes d’encombrement, ventilation et température dans l’armoire.
7. Les paramètres ou sauvegardes disponibles avant le remplacement.

Erreurs fréquentes en modernisation

Une erreur consiste à sélectionner le variateur uniquement selon la puissance nominale du moteur. Le courant nominal, la surcharge admissible, le cycle de service, le mode de commande et les exigences de freinage peuvent être tout aussi déterminants.

Une autre erreur est de conserver des réglages génériques. Les données moteur incorrectes, une limite de courant mal définie ou une rampe non adaptée peuvent causer un manque de couple, une surintensité ou un comportement inconfortable.

Enfin, le remplacement des composants de puissance sans vérification des contacts auxiliaires, des bobines, des verrouillages et des sécurités peut laisser subsister la cause initiale de la panne. Toute intervention doit être effectuée par du personnel qualifié, avec consignation de l’alimentation et contrôle des procédures de sécurité applicables.

Choisir la méthode de contrôle appropriée

Choisissez un elevator soft starter lorsque l’installation fonctionne à vitesse fixe et que le besoin central est de limiter l’impact du démarrage, sans exiger une régulation complète de la vitesse. Cette solution doit néanmoins être dimensionnée pour la charge et réglée afin de préserver un couple de démarrage suffisant.

Orientez-vous vers un VFD lorsque vous avez besoin d’une commande de vitesse variable, d’accélérations et décélérations réglables, ou d’une amélioration approfondie du mouvement de cabine. Prévoyez alors un examen complet de la compatibilité moteur, du contrôleur, du frein, des protections et de l’environnement électrique.

La question pratique n’est pas seulement « soft starter ou VFD ? », mais plutôt : quel niveau de contrôle l’ascenseur exige-t-il, et quels composants doivent évoluer avec lui ? Pour préparer un remplacement, constituez un dossier avec les plaques signalétiques, photos de l’armoire, schémas et références des pièces. Kelevator fournit des pièces détachées multi-marques aux importateurs, distributeurs, entreprises de maintenance et acheteurs OEM ; ces informations permettent de comparer les composants demandés avec plus de précision.
