Un elevator touch panel peut moderniser la cabine, simplifier l’affichage des étages et réduire certaines pièces mobiles. Mais il ne se remplace pas comme un simple bouton : le choix doit correspondre à la commande existante, au câblage, à l’alimentation, aux fonctions d’accessibilité et au mode de secours de l’ascenseur.
Avant de commander un panneau tactile, relevez au minimum la référence de l’armoire de commande, les tensions disponibles, le protocole de communication, les dimensions de l’emplacement, les fonctions à conserver et l’état de l’installation. Dans un projet de rénovation en RDC, prévoir des pièces compatibles et vérifiables avant l’immobilisation de l’appareil aide aussi à limiter les retards sur site.
Comment fonctionne un panneau tactile d’ascenseur

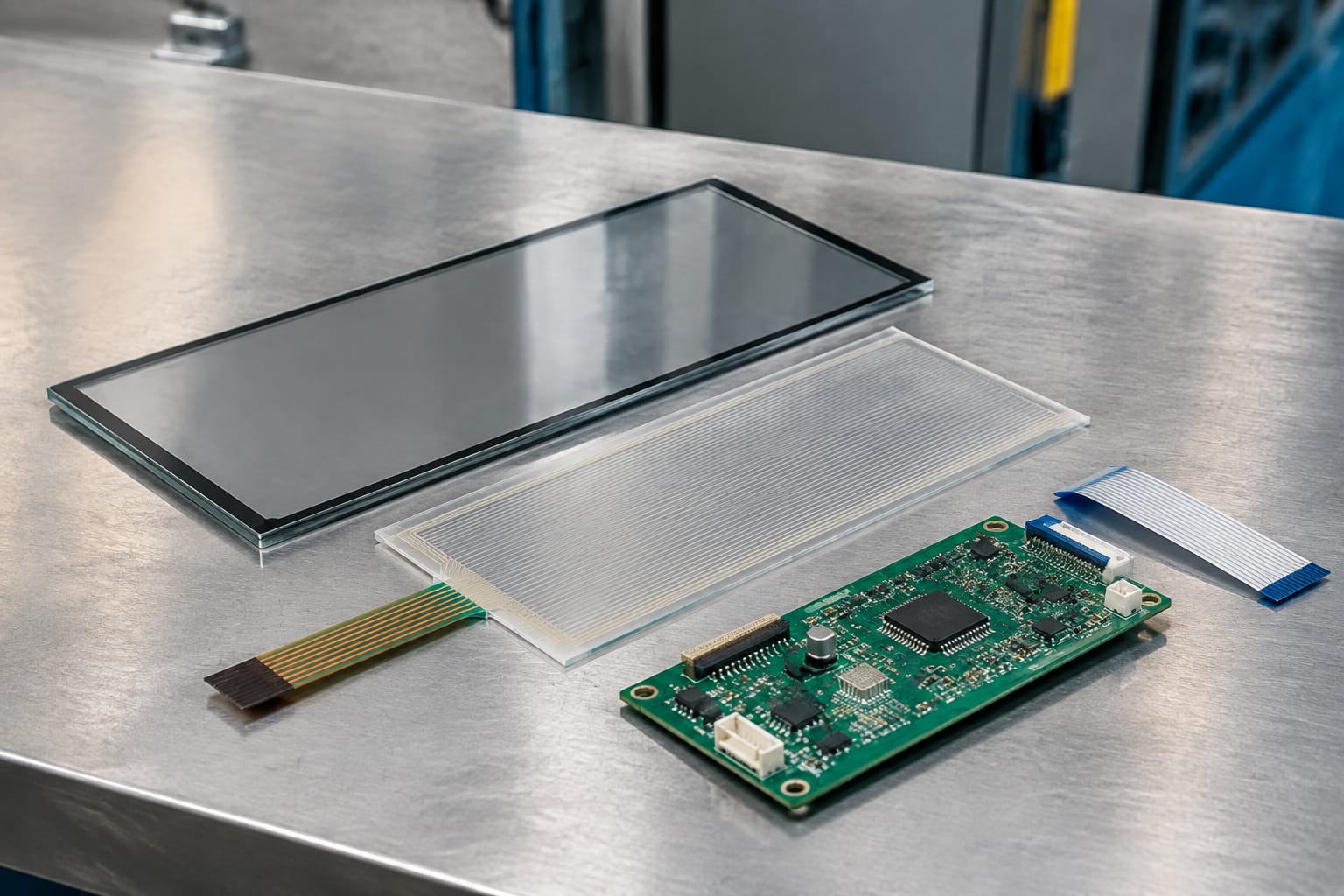

Un panneau tactile remplace tout ou partie des boutons mécaniques par une surface interactive. L’usager sélectionne un étage ou une commande de porte en touchant une zone identifiée à l’écran ou sur une façade capacitive. Le panneau convertit ce contact en ordre électrique, puis transmet cet ordre vers le contrôleur de cabine ou l’armoire de manœuvre.
Selon sa conception, un panneau peut intégrer :
- des zones tactiles fixes, gravées ou rétroéclairées ;
- un écran LCD, TFT ou autre afficheur montrant les étages et informations de déplacement ;
- un contrôleur local qui traite les appuis ;
- un bus de communication vers la carte de commande ;
- une alimentation propre ou partagée avec les circuits de cabine ;
- un signal sonore, une vibration ou un retour lumineux pour confirmer l’action ;
- des entrées ou sorties pour les commandes de porte, l’alarme, le ventilateur ou les appels prioritaires.
Le parcours du signal doit être compris avant toute intervention. Sur certains systèmes, chaque destination a une entrée dédiée. Sur d’autres, le panneau envoie une donnée codée sur un réseau ou une liaison série. Une façade tactile peut donc paraître universelle tout en étant incompatible avec la logique de commande installée.
Un afficheur et un panneau de sélection ne remplissent pas nécessairement la même fonction. Un écran peut seulement informer l’usager, tandis qu’un autre équipement reçoit les ordres de destination. Confondre ces deux rôles est une cause fréquente d’erreur lors d’une commande de pièces.

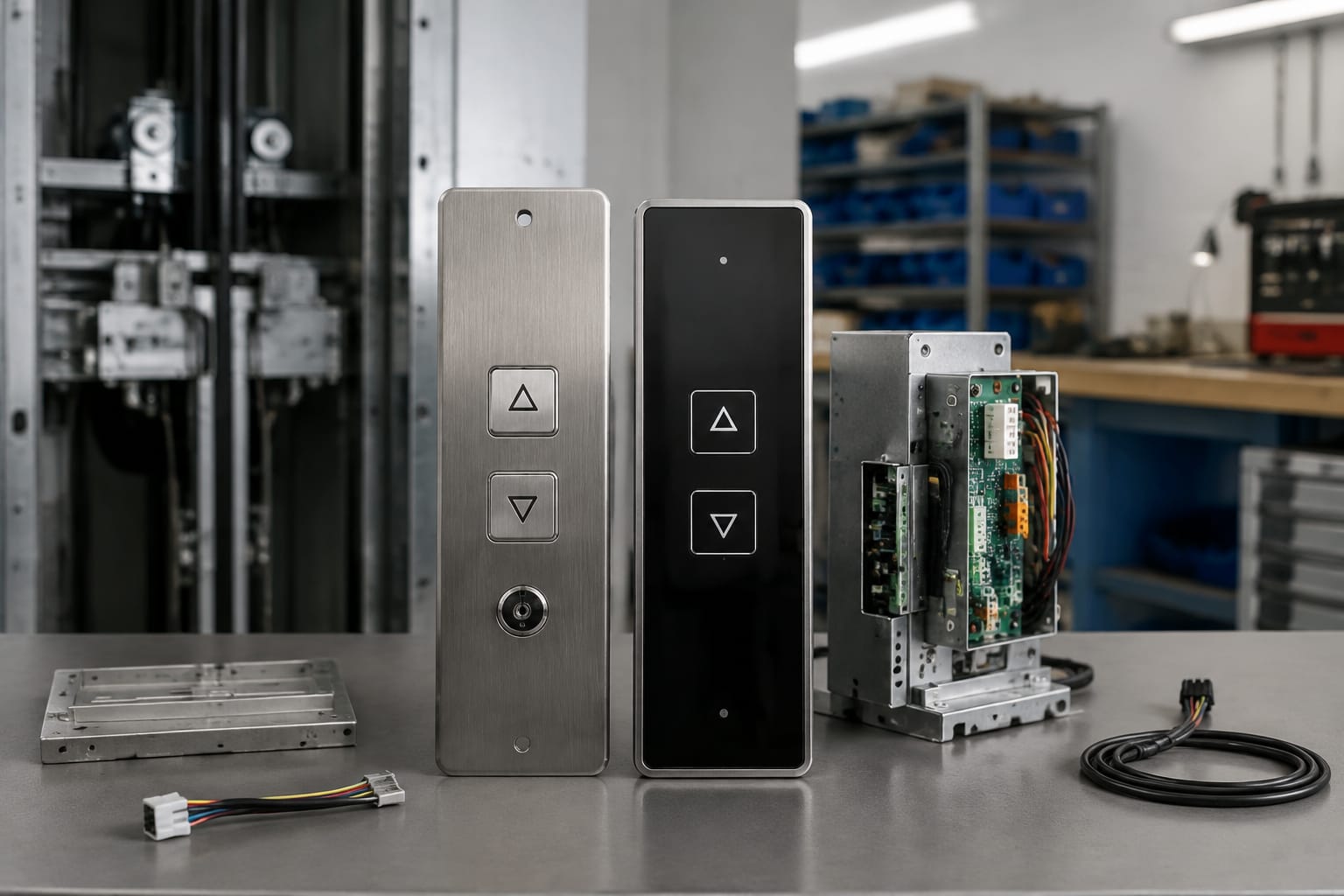

Boutons tactiles ou boutons mécaniques : quelle différence ?
Le meilleur choix dépend de l’usage du bâtiment, de la qualité de l’installation existante, des besoins d’accessibilité et de la facilité de maintenance recherchée. Un panneau tactile n’est pas automatiquement supérieur à un bouton mécanique dans chaque cabine.
| Critère | Panneau tactile | Boutons mécaniques |
|---|---|---|
| Commande | Surface tactile ou écran | Pression physique sur un bouton |
| Apparence | Interface épurée, options graphiques étendues | Aspect connu, repérage immédiat |
| Pièces mobiles | Peu ou pas de mécanisme en façade | Contact et mécanisme par bouton |
| Retour utilisateur | Visuel, sonore ou haptique selon le modèle | Sensation de pression, voyant possible |
| Diagnostic | Peut nécessiter lecture de codes ou contrôle électronique | Défaut souvent localisé à un bouton ou contact |
| Résistance à l’environnement | Sensible à la surface, à l’humidité, à l’alimentation et à l’électronique | Sensible à l’usure mécanique et aux contacts |
| Modernisation | Demande une vérification poussée de compatibilité | Plus simple lorsqu’on conserve une logique à entrées dédiées |
| Accessibilité | Doit être conçue et validée avec soin | Relief et retour tactile plus directs sur les modèles adaptés |
Atouts du tactile
Le tactile peut afficher plusieurs langues, modifier une signalétique sans remplacer toute la plaque, présenter des messages d’état et intégrer des indications de direction ou de destination. Il convient particulièrement lorsqu’une cabine reçoit déjà une rénovation esthétique ou lorsque l’on veut centraliser les informations dans une seule interface.
Il réduit aussi les ouvertures visibles en façade et peut faciliter le nettoyage lorsque la surface est conçue pour cet usage. Cela ne signifie pas qu’il est sans entretien : la face tactile, les connecteurs, le contrôleur et le câblage restent des éléments à inspecter.
Limites à considérer
La surface doit reconnaître l’appui de manière fiable. Des mains humides, des dépôts, un film protecteur mal posé, une fissure, une mauvaise mise à la terre ou des parasites électriques peuvent affecter cette reconnaissance selon la technologie utilisée.
Un autre point important est la continuité de service. Si l’écran, l’alimentation basse tension ou la carte de communication tombe en panne, plusieurs fonctions peuvent être indisponibles simultanément. Avec des boutons séparés, une panne peut être plus localisée. Pour une cabine à trafic élevé, il faut donc évaluer la stratégie de dépannage et la disponibilité des pièces de rechange compatibles.
Options d’affichage et d’interface utilisateur
Le terme panneau tactile couvre des produits très différents. La comparaison doit porter sur la fonction réelle de l’interface, pas seulement sur sa taille ou son design.
Zones tactiles fixes
Ces panneaux ressemblent à une platine de boutons, mais les sélections sont tactiles. Chaque zone correspond à une fonction définie : étage, ouverture de porte, fermeture de porte, alarme ou commande spéciale. Cette solution peut être plus simple à intégrer lorsqu’on remplace une boîte à boutons existante sans modifier fortement la manœuvre.
Vérifiez le nombre de sorties ou de commandes disponibles, le type de contact ou de signal attendu, ainsi que le rétroéclairage de chaque zone.
Écran interactif de cabine
Un écran interactif peut afficher les étages, flèches de direction, messages de maintenance, date, contenus d’information ou consignes d’usage. Certains modèles intègrent aussi la sélection des étages. L’installation demande alors une analyse complète de l’interface avec le contrôleur.
Un écran ne doit jamais surcharger l’usager. Les commandes prioritaires, l’étage sélectionné, le sens de marche et les informations d’urgence doivent rester lisibles sans ambiguïté. Une interface graphique attrayante qui rend les commandes moins évidentes crée un risque d’exploitation.
Indicateur séparé et panneau de commande
Dans de nombreuses rénovations, conserver des commandes séparées reste une solution robuste : un dispositif pour les appels d’étage et un autre pour l’affichage. Par exemple, un panneau LCD Monarch pour ascenseur peut être pertinent lorsque le besoin principal concerne l’affichage, sous réserve de confirmer sa compatibilité avec le système concerné.
Critères de lisibilité
Avant de retenir une interface, examinez :
- le contraste du texte et des pictogrammes ;
- la lisibilité sous l’éclairage réel de la cabine ;
- la taille des zones de commande ;
- la visibilité des étages sélectionnés ;
- la cohérence des couleurs et des symboles ;
- la langue des messages affichés ;
- le comportement de l’écran au démarrage ou après une coupure de courant ;
- l’existence d’un retour sonore ou tactile utile aux personnes malvoyantes.
Un prototype vu sur un établi ne remplace pas une vérification dans la cabine, avec l’éclairage, les reflets et la hauteur d’installation prévus.
Symptômes fréquents de panne d’un panneau tactile
Un panneau tactile défaillant ne signifie pas toujours que la façade doit être remplacée. Le diagnostic doit séparer la panne de surface, le défaut d’alimentation, le problème de câblage et l’incompatibilité de communication.
Aucun affichage et aucune commande
Lorsque l’écran est noir et que les sélections ne répondent plus, contrôlez d’abord l’alimentation au niveau du panneau : tension nominale, polarité en courant continu, continuité des bornes et état des fusibles ou protections associées. Comparez la mesure avec les données du fabricant, pas avec une valeur supposée.
Inspectez ensuite les connecteurs, la nappe, les fils pincés dans la porte de cabine et les traces d’échauffement ou d’humidité. Une alimentation instable peut provoquer un redémarrage répété ou une panne intermittente qui ressemble à un défaut logiciel.
Certaines zones ne répondent plus
Si une seule destination ou une seule commande ne répond pas, recherchez d’abord un défaut local : zone tactile endommagée, connecteur partiellement engagé, piste dégradée, paramètre erroné ou entrée du contrôleur non reconnue.
Ne remplacez pas immédiatement la façade. Vérifiez, lorsque la procédure du fabricant l’autorise, si le contrôleur reçoit l’ordre correspondant. Si le panneau émet le signal mais que l’ascenseur ne réagit pas, la cause peut se situer dans la carte d’entrée, le paramétrage, le verrouillage de porte ou la logique de manœuvre.
Appuis fantômes ou sélections aléatoires
Des commandes déclenchées sans contact, ou une touche qui réagit de manière erratique, peuvent venir de :
- saleté, liquide ou produit de nettoyage sur la surface ;
- fissure ou déformation de la façade ;
- mise à la terre insuffisante ;
- câble endommagé ou blindage non conforme ;
- perturbation électromagnétique ;
- défaut de carte tactile ;
- alimentation hors tolérance ;
- configuration de sensibilité inadaptée, si le modèle le permet.
Évitez les nettoyants abrasifs et les liquides pulvérisés directement sur l’interface. Appliquez le produit sur un chiffon compatible, selon les instructions du fabricant, puis vérifiez que la surface est sèche avant la remise en service.
Écran allumé, mais informations incorrectes
Un mauvais étage affiché, une flèche figée ou un message incohérent indique souvent un problème de données plutôt qu’une panne d’écran. Contrôlez l’adresse du panneau, le paramétrage du nombre d’étages, le protocole de bus, la version logicielle lorsque cela s’applique et les connexions de communication.
Le remplacement d’un écran par un modèle visuellement semblable ne corrige pas nécessairement ce type de défaut. Le nouveau module doit comprendre les messages envoyés par le contrôleur.
Compatibilité du contrôleur et de la communication
La compatibilité est le point décisif d’un remplacement de panneau tactile. Les dimensions, le connecteur ou le nombre de bornes ne suffisent pas à établir qu’une pièce fonctionnera.
Avant la sélection, documentez les éléments suivants :
| Élément à vérifier | Pourquoi c’est important |
|---|---|
| Marque et référence du contrôleur | Détermine souvent le langage de communication et les options prises en charge |
| Référence exacte du panneau existant | Aide à identifier la révision, le brochage et les fonctions initiales |
| Tension, courant et polarité | Protège le panneau et évite les démarrages instables |
| Type de liaison | Entrées câblées, bus CAN, RS-485, liaison série ou protocole propriétaire |
| Schéma des connecteurs | Confirme les broches d’alimentation, données, terre et commandes |
| Nombre d’étages et fonctions | Évite des destinations absentes ou des touches inutilisables |
| Dimensions de découpe et fixation | Évite de modifier la cabine sans certitude d’installation |
| Version logicielle ou paramètres | Certains équipements exigent une programmation ou une adresse spécifique |
Les systèmes propriétaires méritent une attention particulière. Deux panneaux de la même marque peuvent utiliser des cartes, logiciels ou connecteurs incompatibles selon la génération de la manœuvre. Demandez la documentation technique du modèle concerné et comparez-la à l’équipement réellement installé.
Pour les commandes reposant sur une carte dédiée, une carte de boutons tactiles ID 3300 peut répondre à un besoin de remplacement ciblé, uniquement après vérification de la référence, du brochage et de la compatibilité fonctionnelle. Une autre variante de carte tactile pour systèmes 3300/3600 doit être contrôlée avec la même rigueur : une plage de modèles dans le nom ne remplace pas la confirmation technique sur l’installation.
Erreurs courantes de compatibilité
Les erreurs les plus coûteuses viennent souvent d’un relevé incomplet. Évitez notamment de :
- commander à partir d’une photo de façade sans lire l’étiquette arrière ;
- supposer qu’un connecteur identique a le même brochage ;
- utiliser la tension de l’éclairage comme référence de l’alimentation du panneau ;
- oublier les étages de service, parking, sous-sol ou accès réservés ;
- remplacer un écran d’information par un organe de commande ;
- modifier les paramètres sans sauvegarder la configuration initiale ;
- enlever la platine existante avant d’avoir relevé les connexions et fixé le plan de câblage.
Accessibilité et fonctionnement d’urgence
Une modernisation ne doit pas rendre l’ascenseur moins utilisable pour les personnes ayant une déficience visuelle, motrice ou cognitive. Le tactile exige une attention renforcée, car une surface lisse apporte peu de repère physique naturel.
Prévoyez une commande compréhensible, avec un repérage perceptible, un contraste suffisant et une confirmation claire de l’action. Selon le produit et le cadre réglementaire applicable au projet, cela peut inclure des inscriptions en relief, des symboles normalisés, un signal sonore, une indication lumineuse et une hauteur de pose adaptée.
Les fonctions de sécurité ne doivent pas dépendre uniquement d’un écran décoratif ou d’une interface complexe. Vérifiez séparément le fonctionnement de :
- l’alarme et la communication d’urgence ;
- l’ouverture de porte ;
- l’indication de position ;
- les dispositifs de secours exigés par l’installation ;
- les commandes destinées aux personnes à mobilité réduite ;
- le comportement du panneau lors d’une coupure puis du retour de l’alimentation.
La conformité dépend du type de bâtiment, de la réglementation applicable et de la configuration complète de l’ascenseur. Un fournisseur de panneau ne peut pas, à lui seul, confirmer la conformité de l’appareil final. Cette validation relève du responsable technique du projet et des intervenants qualifiés.
Préparer une modernisation ou un remplacement
Un projet réussi commence par un relevé précis, puis par une installation pilote lorsque plusieurs cabines sont concernées. La rénovation peut aller du remplacement d’une seule carte à la refonte du tableau de cabine et de l’affichage.
Relevé à effectuer avant l’achat
Constituez un dossier pour chaque ascenseur avec :
- Photos nettes de la façade, de l’arrière du panneau, des connecteurs et de l’armoire.
- Références, numéros de série et révisions visibles sur les modules.
- Schéma de câblage disponible et relevé des bornes utilisées.
- Dimensions extérieures, découpe, entraxes et profondeur disponible.
- Tension mesurée et type de courant, réalisés par un technicien qualifié.
- Liste des étages, commandes et messages à afficher.
- Historique des pannes et des modifications précédentes.
- Conditions de cabine : humidité, poussière, nettoyage, actes de vandalisme, chaleur ou vibrations.
Ce dossier facilite l’évaluation par l’équipe de maintenance, l’acheteur ou le distributeur. Il réduit également le risque d’acheter une pièce à l’apparence correcte mais non adaptée au système.
Prévoir les limites de l’installation existante
Un nouveau panneau ne résout pas automatiquement les défauts d’une armoire ancienne, d’un câblage dégradé ou d’une alimentation instable. Si le contrôleur n’accepte pas les signaux du nouveau dispositif, il faudra parfois utiliser une interface supplémentaire, reprogrammer la manœuvre ou retenir une solution de modernisation plus large.
Évaluez aussi les éléments pratiques :
- la possibilité de conserver la plaque de cabine ou la nécessité d’une nouvelle découpe ;
- l’accessibilité future aux connecteurs et aux fusibles ;
- la longueur et le cheminement du câble ;
- la disponibilité d’une documentation de dépannage ;
- la nécessité de former les techniciens au diagnostic du nouveau système ;
- le stock de pièces critiques pour un parc important.
Kelevator fournit des pièces détachées multi-marques aux importateurs, distributeurs, sociétés de maintenance, équipes de modernisation et acheteurs OEM. Pour un approvisionnement B2B, transmettre le dossier technique complet est plus utile qu’une demande basée sur le seul aspect visuel du panneau.
Tests à réaliser après l’installation
La mise sous tension ne suffit pas à valider l’installation. Les essais doivent être menés par des personnes compétentes, en suivant les procédures du fabricant, le plan de modernisation et les exigences applicables à l’appareil.
Commencez par une inspection hors service : fixation mécanique, absence de fil pincé, connecteurs verrouillés, terre correcte, protection des câbles et état de la façade. Vérifiez ensuite que le panneau démarre normalement et que l’affichage ne présente ni clignotement, ni redémarrage, ni caractères erronés.
Testez ensuite chaque fonction prévue :
- appel de tous les étages autorisés ;
- confirmation visuelle et, le cas échéant, sonore de chaque sélection ;
- affichage de position et de direction pendant plusieurs trajets ;
- ouverture et fermeture de porte selon la logique autorisée ;
- commandes de priorité ou d’accès limitées, lorsqu’elles existent ;
- retour à un état normal après coupure et rétablissement contrôlés de l’alimentation ;
- fonctions d’alarme et de communication d’urgence selon les procédures applicables ;
- fonctionnement avec différents utilisateurs, en vérifiant lisibilité et accessibilité.
Documentez les résultats, la configuration appliquée, les mesures d’alimentation et toute modification de câblage. Cette traçabilité permet au technicien suivant de distinguer une panne ultérieure d’un défaut lié à l’installation.
FAQ
Peut-on installer un panneau tactile sur n’importe quel ascenseur ?
Non. Il faut confirmer la compatibilité électrique, mécanique et de communication avec le contrôleur existant. Une adaptation est parfois possible, mais elle peut nécessiter des interfaces, une programmation ou une modernisation plus étendue.
Un écran tactile remplace-t-il obligatoirement tous les boutons ?
Non. Certaines installations conservent des boutons mécaniques pour les commandes principales et utilisent un écran pour l’information. Cette configuration peut être pertinente lorsque l’accessibilité, la simplicité d’usage ou la compatibilité de la manœuvre l’exigent.
Que faire si le panneau tactile répond une fois sur deux ?
Contrôlez d’abord la propreté et l’intégrité de la surface, l’alimentation, la mise à la terre, les connecteurs et le câble de liaison. Vérifiez ensuite les paramètres et la communication avec le contrôleur. Ne remplacez le panneau qu’après avoir écarté ces causes externes.
Quels documents faut-il envoyer pour identifier une pièce de remplacement ?
Envoyez la référence complète du panneau et du contrôleur, des photos recto-verso, le type de connecteur, le schéma ou relevé de câblage, les dimensions, la tension et la liste des fonctions attendues. Ces informations permettent une vérification technique beaucoup plus fiable.
Un panneau tactile d’ascenseur doit être choisi comme un élément de commande intégré, et non comme une simple finition de cabine. Relevez les données techniques, validez la compatibilité avec le contrôleur, protégez les fonctions d’accessibilité et testez chaque commande après installation. Pour une pièce de remplacement ou un projet de modernisation, utilisez ces éléments comme base de comparaison avec le fournisseur et l’équipe technique responsable de l’ascenseur.
