La poulie de traction d’ascenseur transmet le couple de la machine aux câbles ou aux courroies de suspension par adhérence. Son état influence directement la régularité de marche, la précision d’arrêt, l’usure de la suspension et la capacité de l’ascenseur à lever sa charge en toute sécurité.
Lorsqu’une poulie est usée, il ne suffit pas de commander une pièce ayant le même diamètre apparent. Il faut contrôler le profil et le pas des gorges, l’interface d’arbre, le type de suspension, le sens de montage et les références de la machine. Une gorge inadaptée peut provoquer du glissement, une usure accélérée des câbles ou courroies, voire une répartition irrégulière des efforts.
Comment fonctionne une poulie de traction
Une poulie de traction est montée sur l’arbre de la machine d’ascenseur, directement ou par l’intermédiaire d’un assemblage mécanique prévu par le fabricant. Lorsque le moteur tourne, la poulie entraîne les organes de suspension. La cabine monte tandis que le contrepoids descend, et inversement.
Le mouvement ne dépend pas d’un engrènement entre la poulie et les câbles. Il repose sur la friction entre :
- les gorges de la poulie ;
- les câbles métalliques ou les courroies métalliques ;
- la tension créée par le système cabine, contrepoids et mouflage.
La forme des gorges crée une pression de contact suffisante pour éviter le glissement dans les conditions de fonctionnement prévues. Cette traction doit rester équilibrée : trop faible, les câbles patinent ; trop forte, les câbles, les courroies et les gorges s’usent prématurément.
La poulie travaille avec tout le système de suspension. Le diamètre, le nombre de gorges, le profil, le matériau, l’état de surface et l’alignement doivent donc correspondre à la conception d’origine de l’ascenseur.
Applications avec câbles métalliques et courroies acier
Les poulies de traction ne sont pas interchangeables entre tous les systèmes de suspension. Le premier contrôle consiste à identifier si l’installation utilise des câbles ronds en acier ou des courroies acier à revêtement.
Systèmes à câbles métalliques ronds
Les ascenseurs traditionnels utilisent plusieurs câbles parallèles. Chaque câble repose dans une gorge dédiée. Les dimensions importantes comprennent le diamètre nominal du câble, le nombre de câbles, le rapport de mouflage et le profil exact de gorge.
Dans ce type d’installation, l’usure des gorges peut modifier la position relative des câbles. Certains portent alors davantage de charge que d’autres. Cette situation réduit la durée de service de la suspension et peut dégrader la traction, même si tous les câbles semblent encore en bon état visuel.
Une [poulie de traction acier pour ascenseur](/products/id-traction-steel-pulley-5500-elevator-parts/) doit être évaluée à partir de ses cotes techniques complètes, et non seulement à partir d’une photographie ou d’une référence commerciale partielle.
Systèmes à courroies acier
Les courroies acier sont généralement plates ou de forme spécifique, avec des éléments métalliques intégrés dans un revêtement. Elles travaillent avec des poulies ayant des rainures adaptées à leur largeur, à leur épaisseur, à leur géométrie et à leur revêtement.
Une poulie conçue pour câbles ronds ne convient pas à une courroie acier. De même, une poulie destinée à une courroie d’une génération ou d’un modèle précis peut ne pas convenir à une autre courroie de largeur semblable.
Pour les équipements utilisant ce principe, il faut confirmer ensemble la référence de la courroie, la machine, la poulie et les prescriptions du fabricant de l’ascenseur. Une [poulie de traction pour courroie acier](/products/id-steel-belt-traction-sheave-3300-elevator-parts/) ne doit jamais être choisie par analogie visuelle.
Profils de gorge et conditions de traction
Le profil de gorge détermine la surface de contact et la pression appliquée à la suspension. Il est donc aussi important que le diamètre extérieur de la poulie.
Les profils rencontrés sur les installations à câbles comprennent notamment les gorges arrondies, les gorges en V et les gorges avec sous-coupe. Leur géométrie varie selon la machine, le diamètre de câble, le rapport de suspension et la traction recherchée.
| Profil ou condition | Effet recherché | Risque en cas d’usure ou de mauvais choix |
|---|---|---|
| Gorge arrondie | Appui régulier du câble avec pression modérée | Glissement si la gorge devient trop lisse ou trop ouverte |
| Gorge en V | Traction plus élevée grâce à l’effet de coin | Pression excessive et usure plus rapide du câble si le profil est inadéquat |
| Gorge avec sous-coupe | Renforcement contrôlé de l’adhérence | Câble pincé, usure localisée ou difficulté de répartition des tensions |
| Gorge pour courroie acier | Appui sur une géométrie et un revêtement dédiés | Détérioration du revêtement, glissement ou fonctionnement imprévisible |
La gorge ne doit être ni polie au point de perdre son adhérence, ni rugueuse au point d’attaquer la suspension. Les tentatives de rechargement, de meulage ou de reprofilage sur site nécessitent une procédure technique validée. Modifier une gorge sans disposer du profil d’origine peut changer la traction de l’ascenseur et créer un défaut plus grave que l’usure initiale.
Les lubrifiants, huiles, poussières métalliques et produits de nettoyage inadaptés affectent également la friction. Avant d’attribuer un problème à la poulie, il faut vérifier que les câbles ou courroies ne sont pas contaminés et que les conditions d’entretien correspondent aux recommandations applicables au système.

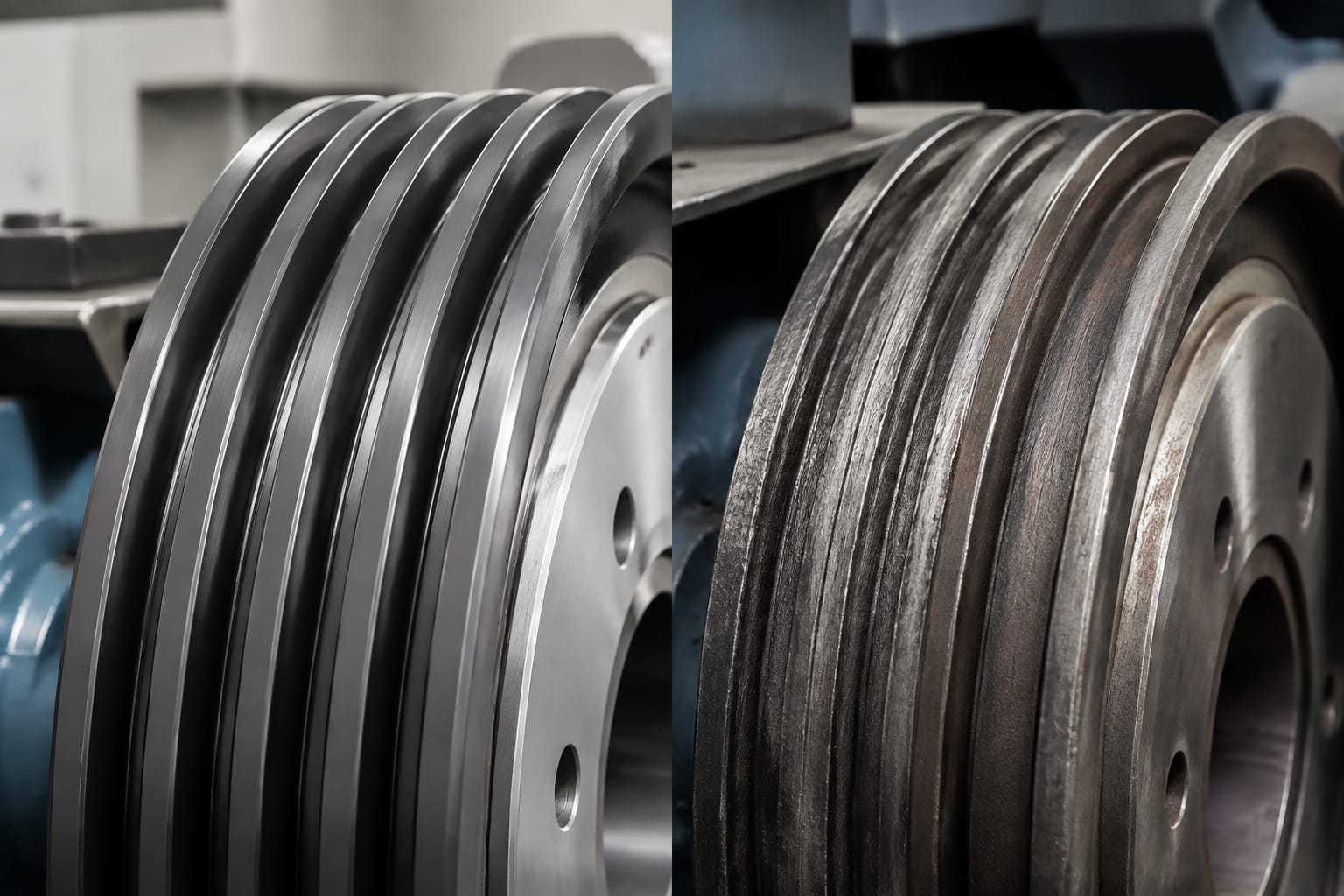

Signes d’usure de la poulie et des courroies
L’inspection visuelle est utile, mais elle doit être complétée par des mesures. Une poulie peut paraître correcte tout en ayant perdu la géométrie nécessaire à une traction régulière.
Les signes à rechercher sur une poulie de traction d’ascenseur sont :
- gorges lustrées, aplaties, élargies ou marquées par des sillons ;
- usure différente d’une gorge à l’autre ;
- arêtes vives, fissures, corrosion ou piqûres ;
- dépôts d’huile, poussière compacte ou particules métalliques ;
- jeu anormal entre la poulie et l’arbre ;
- désalignement apparent de la suspension ;
- traces de frottement sur les flasques ou pièces proches.
Les symptômes observables pendant l’exploitation peuvent inclure des à-coups, un bruit inhabituel, un déplacement irrégulier, des traces de glissement, ou des écarts récurrents dans la tension des câbles. Ces symptômes ne prouvent pas à eux seuls que la poulie est défectueuse. Ils peuvent aussi provenir d’un mauvais réglage, de câbles allongés de manière inégale, d’une poulie de renvoi usée, d’un palier ou d’un défaut de machine.
Pour les courroies acier, examiner notamment :
- l’état du revêtement ;
- les bords endommagés ou déformés ;
- les marques répétitives correspondant à une gorge ;
- la présence de salissures incrustées ;
- toute différence de position ou de tension entre les courroies.
Une courroie endommagée ne rend pas automatiquement la poulie défectueuse, mais l’état des deux éléments doit être analysé ensemble. Remplacer seulement la poulie sans vérifier la suspension peut déplacer le problème plutôt que le résoudre.

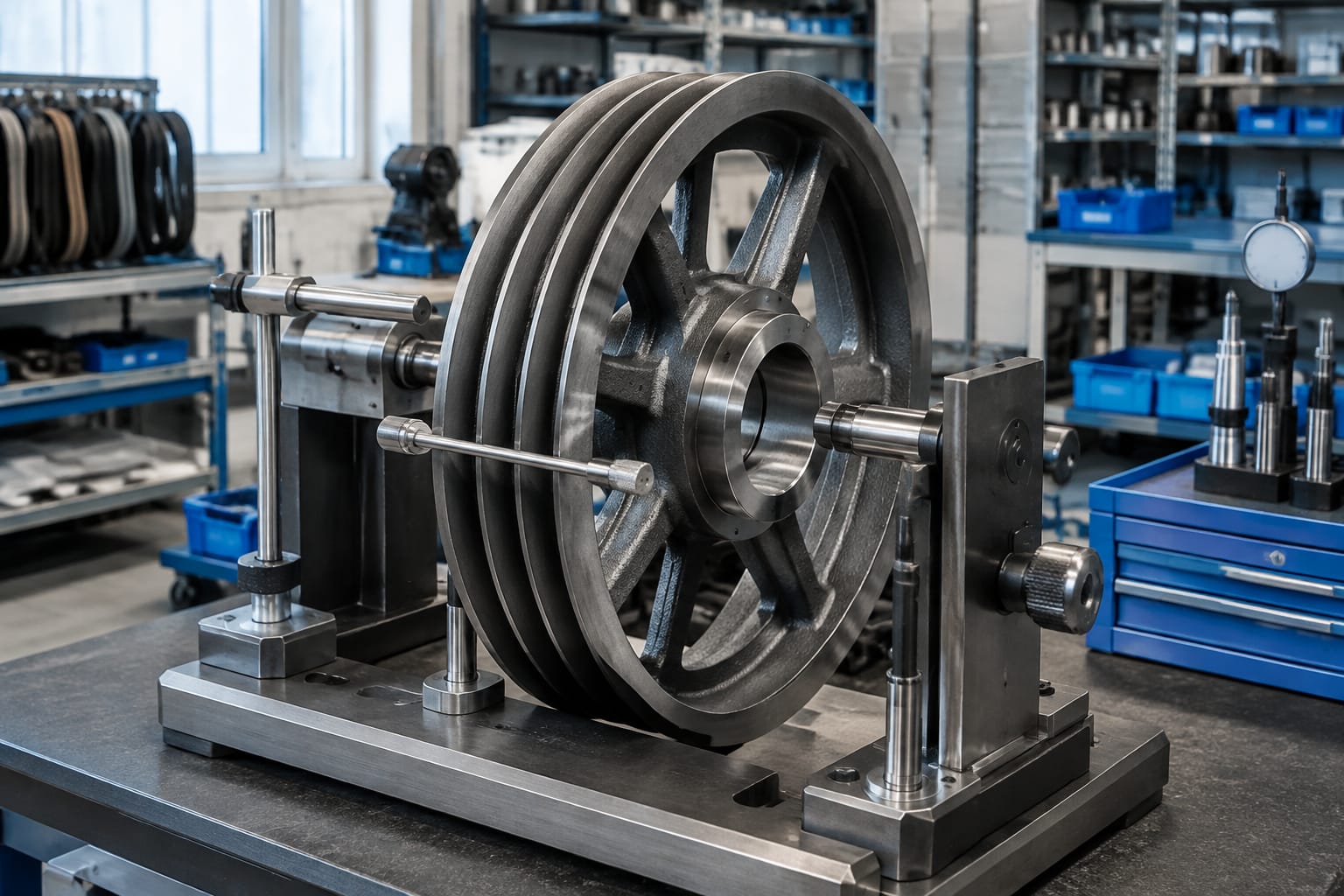

Mesurer le diamètre, les gorges et l’interface d’arbre
Pour approvisionner une poulie de remplacement, préparez un relevé dimensionnel exploitable. Une ancienne pièce usée reste une source importante d’information, mais ses cotes de contact peuvent être faussées par l’usure. Il faut donc, lorsque possible, comparer les mesures avec le plan de la machine, le manuel technique ou la référence du fabricant.
Dimensions à relever
Les informations suivantes sont généralement nécessaires :
| Élément | Ce qu’il faut relever | Pourquoi c’est important |
|---|---|---|
| Diamètre de poulie | Diamètre nominal et diamètre mesuré sur la zone utile | Influence le rapport de flexion et la géométrie de suspension |
| Largeur utile | Largeur totale et largeur occupée par les gorges | Vérifie l’encombrement et la position des câbles ou courroies |
| Nombre de gorges | Nombre exact de voies de suspension | Doit correspondre au système installé |
| Profil de gorge | Rayon, profondeur, angle, sous-coupe et pas entre gorges | Détermine la traction et l’appui correct |
| Suspension | Diamètre des câbles ou largeur/épaisseur des courroies | Évite une incompatibilité directe |
| Alésage | Diamètre, longueur et tolérances applicables | Assure le montage sur l’arbre |
| Liaison d’arbre | Clavette, cannelures, cône, bague ou autre montage | Évite une pièce impossible à installer |
| Fixations | Position, diamètre et nombre de trous éventuels | Vérifie la compatibilité mécanique |
| Sens de montage | Position des gorges, moyeu et flasques | Évite un décalage de ligne de suspension |
Mesurez les gorges avec des instruments adaptés et propres. Pour un câble, contrôler seulement la largeur en surface est insuffisant : le rayon de fond et la forme des flancs comptent aussi. Pour une courroie, relevez la largeur de chaque rainure, son pas, sa profondeur et la forme des zones d’appui.
Prenez des photographies nettes de face, de profil, de l’alésage et du marquage disponible. Elles aident à comparer les pièces, mais ne remplacent pas un plan coté. Lors d’un achat B2B, un dossier combinant référence machine, dimensions, photos et informations sur la suspension réduit les erreurs de commande, particulièrement lorsque l’approvisionnement implique importation ou transit.
Erreurs de mesure fréquentes
Ne confondez pas le diamètre de l’ancienne zone usée avec le diamètre de fabrication exigé. Ne déduisez pas le diamètre des câbles à partir de l’ouverture d’une gorge usée. Enfin, ne supposez pas qu’un alésage identique garantit la compatibilité : une clavette, une profondeur de moyeu ou un déport différent suffit à rendre la pièce impropre au montage.
Vérifier la compatibilité de la machine et de la suspension
La référence de l’ascenseur est utile, mais la référence de la machine de traction est souvent plus déterminante. Deux installations de même marque peuvent utiliser des machines, des poulies et des arrangements de suspension différents.
Avant de sélectionner une pièce, vérifiez :
- marque, modèle et référence complète de la machine ;
- numéro ou code présent sur la poulie existante ;
- charge nominale, vitesse et rapport de mouflage ;
- nombre, type et dimensions des câbles ou courroies ;
- disposition de la cabine, du contrepoids et des poulies de renvoi ;
- type d’arbre et méthode de fixation ;
- emplacement de la machine et contraintes d’accès ;
- documents techniques propres à l’installation.
Il faut également vérifier que le diamètre de la poulie est compatible avec le type de câble ou de courroie. Réduire ce diamètre sans validation peut augmenter les contraintes de flexion. À l’inverse, monter une poulie plus large ou avec un moyeu différent peut provoquer des interférences dans la machine ou déplacer l’alignement de la suspension.
Dans le cas d’une modernisation, ne présumez pas qu’une nouvelle poulie résoudra une insuffisance de traction causée par une modification du système. Un changement de capacité, de vitesse, de machine, de câbles ou de rapport de suspension demande une vérification d’ensemble par une personne techniquement compétente.
Pour certaines gammes de composants, une [poulie de traction pour courroie Otis](/products/traction-steel-belt-otis-elevator-parts-lift-parts/) illustre l’importance de confirmer la référence exacte du système de suspension avant toute substitution.
Planifier le remplacement et la manutention
Le remplacement d’une poulie de traction doit être préparé comme une intervention sur un organe de sécurité fonctionnelle. L’ascenseur doit être mis hors service, sécurisé et pris en charge par des techniciens qualifiés selon les procédures applicables à l’installation.
Avant l’intervention, préparez :
- la procédure de consignation électrique et mécanique ;
- le dispositif de maintien ou de décharge de la suspension ;
- les outils de démontage adaptés à la liaison poulie-arbre ;
- les moyens de levage correspondant au poids réel de la pièce ;
- les éléments à remplacer en même temps, si l’inspection le justifie ;
- les valeurs de montage et de réglage fournies par le fabricant ;
- un plan de contrôle avant remise en service.
Ne frappez pas une poulie sur l’arbre pour la déposer ou l’installer. Cette pratique peut endommager l’arbre, le roulement, le moyeu ou la machine. Utilisez l’outillage prévu, notamment un extracteur adapté lorsqu’il est nécessaire.
La nouvelle poulie doit être protégée contre les chocs, l’humidité et la contamination durant le stockage et la manutention. Les gorges ne doivent pas servir de prise de levage directe avec des éléments susceptibles de les marquer. Un défaut minime dans une gorge peut devenir un point d’usure continu sur le câble ou la courroie.
Lors d’un remplacement accompagné d’un changement de câbles ou courroies, suivez la méthode de pose et de tension du fabricant. Mélanger des éléments de suspension ayant des états d’usure différents ou installer des composants incompatibles compromet l’équilibrage recherché.
Inspection après installation
Après montage, l’objectif n’est pas seulement de constater que la poulie tourne. Il faut confirmer que la suspension travaille correctement sur toute la course de l’ascenseur.
Effectuez au minimum les contrôles suivants :
- Vérifiez le serrage, la fixation, la clavette ou tout autre système de liaison conformément aux données du fabricant.
- Contrôlez l’alignement des câbles ou courroies avec les gorges et les poulies associées.
- Assurez-vous qu’aucun câble, aucune courroie ni aucune flasque ne frotte contre une pièce voisine.
- Réglez et contrôlez la tension des éléments de suspension suivant la procédure applicable.
- Faites fonctionner l’ascenseur à vide puis dans les conditions d’essai prescrites pour l’installation.
- Écoutez les bruits anormaux et recherchez tout déplacement irrégulier ou signe de glissement.
- Réinspectez les gorges, la suspension et les fixations après les premiers cycles ou la période de suivi prévue.
Un contrôle ultérieur est particulièrement utile après le remplacement d’une poulie ou d’une suspension, car les tensions peuvent se stabiliser après la mise en service. Documentez les relevés, les références installées, les photos d’état et les réglages effectués. Ces informations simplifient les inspections futures et les achats de pièces.
Questions fréquentes
Peut-on remplacer uniquement une poulie de traction usée ?
Oui, lorsque l’analyse confirme que la machine, l’arbre, les câbles ou courroies et les autres poulies restent conformes. Toutefois, l’état de la suspension doit toujours être contrôlé : une poulie neuve associée à des câbles ou courroies détériorés ne garantit pas un fonctionnement correct.
Une gorge peut-elle être réparée par usinage ?
Cela dépend du matériau, de l’usure, du profil requis et des instructions techniques disponibles. Un usinage modifie la géométrie de contact ; il ne doit être envisagé que lorsque le profil final et la compatibilité avec la suspension peuvent être confirmés. Sans ces données, le remplacement est souvent l’option la plus maîtrisable.
Faut-il remplacer tous les câbles lorsqu’une poulie est changée ?
Pas systématiquement. La décision dépend de leur état, de leur âge de service, de leur tension, des dommages observés et des prescriptions du système. Les câbles ou courroies doivent être évalués comme un ensemble, pas individuellement sur la seule base de leur apparence.
Pourquoi la même poulie semble-t-elle avoir des gorges différentes selon les fournisseurs ?
Les photographies peuvent montrer des variantes, des générations différentes ou des pièces destinées à d’autres systèmes de suspension. Demandez toujours un dessin coté, les données de gorge et la confirmation de l’interface d’arbre avant validation.
Pour une demande de remplacement, rassemblez d’abord la référence de machine, le type de suspension, les mesures de gorges et des photos de la pièce existante. Kelevator fournit des pièces détachées d’ascenseur multimarques aux importateurs, distributeurs, entreprises de maintenance, sociétés de modernisation et acheteurs OEM ; un dossier technique complet permet de comparer une poulie proposée avec les exigences réelles de l’installation.
