Équipements d’escalator : pièces et entretien essentiels

Un escalator sûr dépend d’un ensemble de systèmes mécaniques, électriques et de sécurité qui travaillent en continu : marches et chaînes, rails, main courante, entraînement, freins, contrôleur et capteurs. L’entretien ne consiste pas seulement à remplacer une pièce usée. Il faut identifier l’origine de l’usure, vérifier les réglages associés et confirmer la compatibilité exacte de chaque pièce de rechange.

Pour les sociétés de maintenance, les importateurs et les équipes d’approvisionnement en RDC, la priorité est de maintenir un stock raisonné des composants critiques tout en évitant les substitutions hasardeuses. Une référence apparemment proche peut présenter des différences importantes de tension, de dimensions, de connecteurs, de logique de sécurité ou de montage.

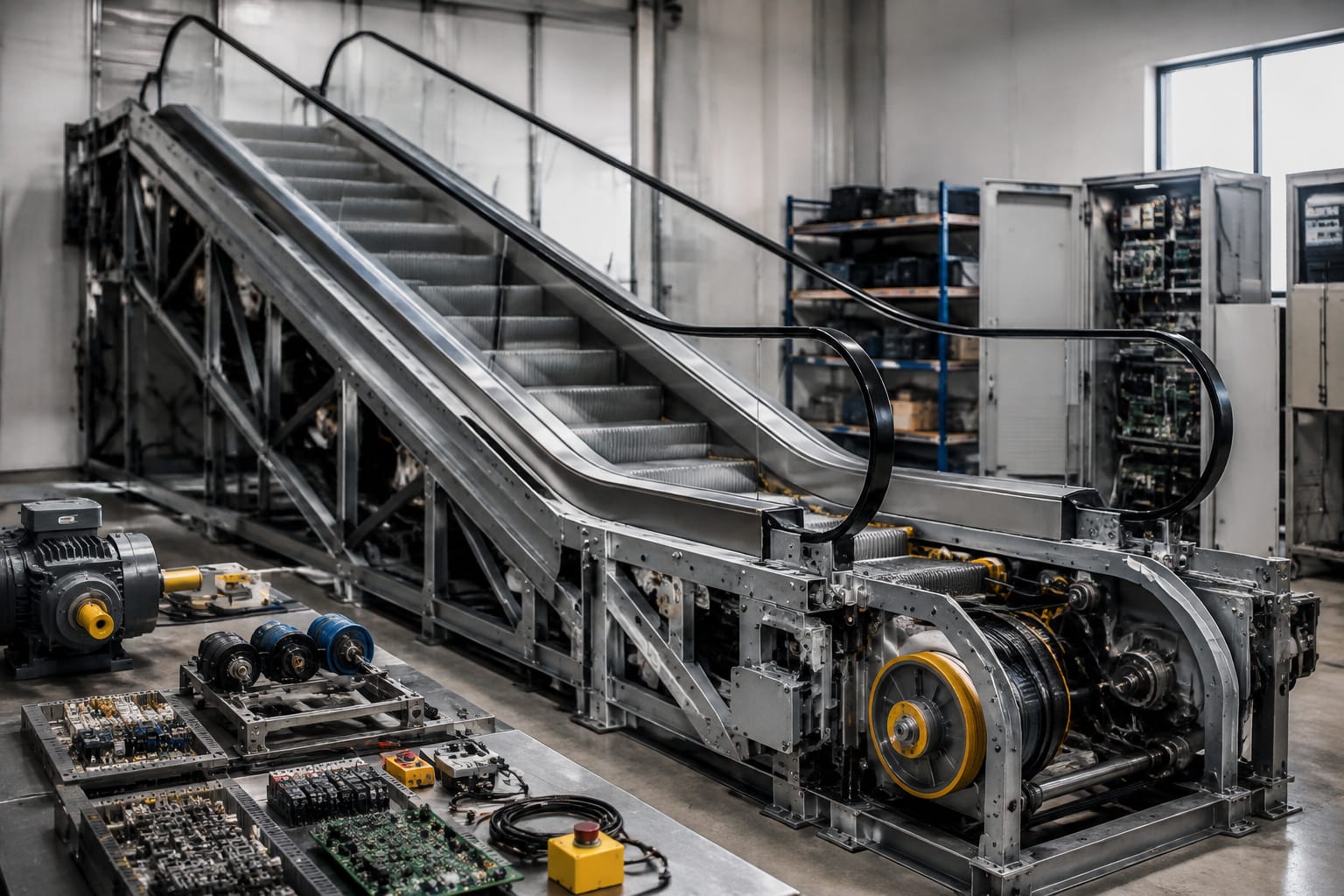

Principaux systèmes d’un escalator en bref

Un escalator est organisé autour de plusieurs sous-ensembles. Chacun a ses propres éléments d’usure, mais une défaillance visible dans une zone peut venir d’un autre système. Par exemple, un bruit au niveau des marches peut résulter d’un galet, d’un rail, d’une chaîne mal réglée ou d’un défaut d’alignement de l’entraînement.

Avant toute intervention, appliquer les procédures de consignation électrique et mécanique prévues pour l’installation. Les réglages de frein, de chaîne et de dispositifs de sécurité doivent être réalisés par des techniciens compétents, selon la documentation du fabricant et les exigences applicables au site.

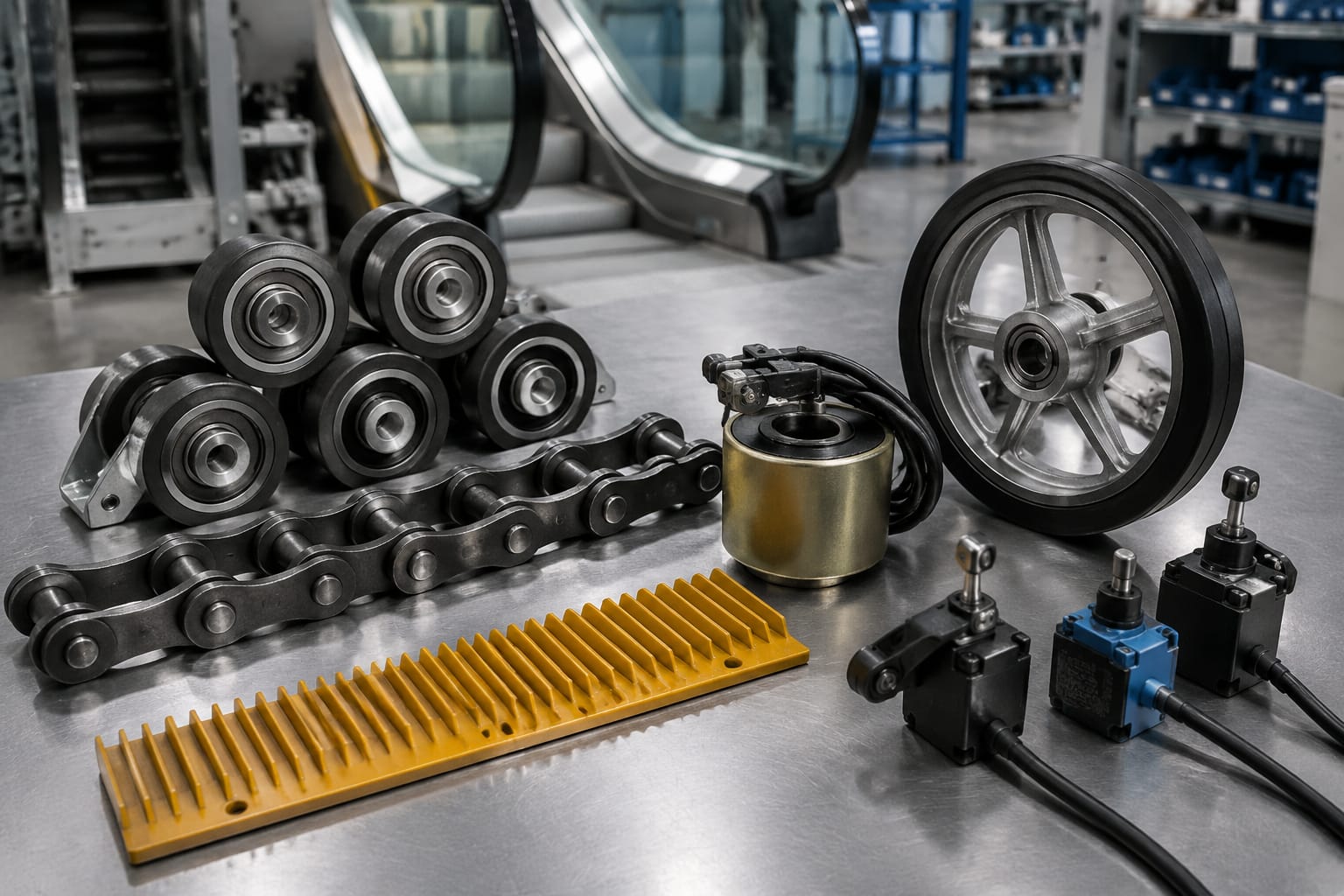

Marches, chaînes, rails et peignes

Les marches forment la surface de transport. Elles s’engrènent aux extrémités avec les peignes fixes, qui réduisent le risque qu’un objet soit entraîné dans la zone de transition. Sous les marches, les galets circulent dans des rails qui définissent le trajet horizontal, incliné et de retour.

Les marches et leurs galets

Une marche doit rester stable, correctement espacée et suivre son rail sans contact anormal. Les points de contrôle courants comprennent :

• fissures, déformations ou dents endommagées sur la marche ;
• usure ou blocage des galets de chaîne et des galets de marche ;
• jeu excessif sur les axes ;
• accumulation de poussière, sable, eau ou débris dans la structure ;
• différence de hauteur ou mauvais alignement entre les marches ;
• bruits métalliques ou vibrations qui augmentent avec la charge.

Le remplacement d’une marche demande plus qu’une correspondance visuelle. Il faut confirmer sa largeur, son pas, son profil, la conception des fixations, les galets associés et la compatibilité avec le peigne et le système de chaîne existants.

Chaînes de marches et pignons

Les chaînes de marches transmettent le mouvement de la machine aux marches. Leur état conditionne la régularité du déplacement et la synchronisation avec les pignons. Une chaîne allongée, grippée ou mal lubrifiée peut provoquer des à-coups, des décalages et une usure accélérée des dents de pignon.

L’inspection doit notamment vérifier :

1. La tension et la flèche selon les valeurs prévues par le fabricant.
2. L’état des maillons, axes, rouleaux et attaches.
3. L’alignement entre les deux côtés de la chaîne.
4. L’usure des pignons d’entraînement et de renvoi.
5. La présence et le type de lubrification recommandé.
6. Le fonctionnement des contacts de surveillance liés à la chaîne, lorsqu’ils existent.

Évitez de corriger un défaut de trajectoire uniquement par une tension plus forte. Une surtension peut charger inutilement les roulements, les pignons et le moteur. Il faut d’abord rechercher une usure de rail, une mauvaise géométrie, un pignon endommagé ou une différence de diamètre entre composants.

Rails et plaques à peignes

Les rails guident les galets sur toute la longueur de l’escalator. Une zone aplatie, mal fixée ou usée peut créer des chocs répétitifs et être confondue avec un problème de marche. Les plaques à peignes exigent aussi une attention régulière : des dents cassées, un mauvais ajustement ou un jeu anormal augmentent le risque de coincement.

Après un remplacement de peigne ou de marche à proximité des paliers, vérifiez le jeu réel entre les composants sur le cycle complet. Une vérification à l’arrêt seule ne garantit pas qu’aucun contact ne se produira pendant le fonctionnement.

Pièces d’entraînement et de tension de la main courante

La main courante doit accompagner les marches à une vitesse proche et rester correctement guidée. Son système comprend habituellement la courroie de main courante, les rouleaux de guidage, les poulies, un dispositif d’entraînement et un mécanisme de tension.

Une main courante qui glisse, avance de manière irrégulière ou se décale latéralement doit être examinée sans retard. Le symptôme peut venir de l’usure de la courroie elle-même, mais aussi d’un rouleau grippé, d’une poulie contaminée, d’une tension insuffisante ou excessive, d’un entraînement usé ou d’un mauvais guidage à l’entrée du garde-corps.

Contrôles utiles sur la main courante

• Rechercher des coupures, une surface durcie, des fissures et des zones polies.
• Vérifier le centrage tout au long du parcours.
• Examiner les rouleaux, paliers et brosses de guidage.
• Contrôler l’état des poulies et de leur revêtement.
• Comparer le déplacement de la main courante à celui des marches.
• Tester les dispositifs de contrôle de vitesse ou de déplacement, s’ils sont installés.

Ne choisissez pas une main courante sur la seule base de sa couleur ou de sa largeur extérieure. La longueur développée, le profil interne, le rayon de courbure, la construction de la bande, les dimensions du guide et le système de jonction éventuel doivent correspondre à l’installation.

Frein principal et frein auxiliaire

Les freins font partie des équipements d’escalator les plus sensibles. Ils assurent l’arrêt de la machine lorsque la commande le demande ou lorsqu’une condition anormale impose l’arrêt. Selon l’architecture de l’appareil, on distingue notamment le frein principal de la machine et un frein auxiliaire, aussi appelé frein additionnel dans certains documents techniques.

Rôle du frein principal

Le frein principal est généralement intégré à la machine d’entraînement ou directement associé à celle-ci. Il doit immobiliser l’escalator de manière contrôlée. Ses composants peuvent inclure une bobine électromagnétique, des garnitures, un tambour ou disque, des ressorts, des leviers et des microcontacts de surveillance.

Les indicateurs d’alerte comprennent un temps d’arrêt inhabituel, un bruit de frottement, une odeur de surchauffe, une ouverture incomplète du frein, un déclenchement récurrent ou des traces d’usure non uniformes. Ces symptômes justifient une inspection méthodique ; ils ne doivent pas être compensés par un simple réglage empirique.

Rôle du frein auxiliaire

Le frein auxiliaire intervient comme protection complémentaire dans certaines conditions définies par la conception de l’escalator, par exemple en présence d’une survitesse ou d’un défaut lié à la transmission. Son fonctionnement dépend du modèle : dispositif mécanique, système électromagnétique, contrôleur dédié ou combinaison de ces éléments.

Lorsqu’un remplacement concerne la commande du frein, vérifiez la référence de l’équipement, le schéma de câblage, la tension de bobine, le type de signal, les contacts auxiliaires et la logique de déclenchement. Une carte de commande de frein auxiliaire pour escalator doit être évaluée à partir de ces données, et non seulement à partir d’une photo ou de la désignation commerciale.

Les pièces liées au freinage ne sont pas interchangeables par défaut. Une carte de frein 508 Otis pour escalator peut être pertinente uniquement si la référence, la révision, l’installation et les paramètres requis correspondent à l’équipement concerné. De même, une bobine électromagnétique de frein additionnel doit être validée selon ses caractéristiques électriques et mécaniques exactes.

Moteurs, entraînements et contrôleurs

Le groupe d’entraînement convertit l’énergie électrique en mouvement des marches et de la main courante. Il peut comprendre un moteur, un réducteur, des accouplements, des chaînes ou pignons de transmission, ainsi qu’un contrôleur électrique. Certains systèmes utilisent aussi un variateur pour gérer le démarrage, la vitesse ou le mode veille.

Moteur et réducteur

Une hausse de température, des vibrations, une consommation anormale, un démarrage difficile ou une fuite de lubrifiant peut signaler un problème du groupe machine. Lors d’un diagnostic, examinez l’ensemble de la transmission : un moteur sain peut être surchargé par un réducteur défectueux, une chaîne trop tendue ou des roulements usés.

Pour toute pièce de moteur ou de commande, confirmez notamment :

• tension et fréquence nominales ;
• puissance, vitesse et type de montage ;
• classe d’isolation et protection adaptée au site ;
• diamètre et type d’arbre, clavette ou accouplement ;
• sens de rotation et configuration de raccordement ;
• données de la plaque signalétique ;
• référence complète du contrôleur ou du variateur.

En RDC, la stabilité réelle de l’alimentation disponible sur le site mérite une vérification lors d’un remplacement de moteur, de variateur ou de carte électronique. Il ne faut pas présumer qu’un équipement conçu pour une configuration de réseau donnée fonctionnera correctement sur une autre.

Contrôleur et circuits de commande

Le contrôleur central reçoit les informations des sécurités et autorise ou interdit le mouvement. Il comprend généralement des relais, contacteurs, protections, borniers, alimentations, cartes électroniques et interfaces de diagnostic selon l’âge et la marque de l’escalator.

Un arrêt récurrent n’indique pas automatiquement une carte défaillante. Avant de remplacer un contrôleur ou une carte, vérifiez l’état de l’alimentation, les fusibles, les raccordements, les codes défaut disponibles, les contacts de sécurité et les traces d’humidité ou de surchauffe. Le remplacement d’une carte sans diagnostic peut masquer temporairement le défaut ou endommager le composant neuf.

Interrupteurs de sécurité et capteurs

Les capteurs et interrupteurs constituent la chaîne de détection qui protège l’équipement et les usagers. Ils peuvent arrêter l’escalator en cas de déplacement anormal, de défaut de chaîne, de rupture de marche, de problème de main courante, d’ouverture d’un capot ou d’activation d’un arrêt d’urgence.

Les emplacements et la logique varient selon le fabricant et le modèle, mais les dispositifs fréquemment rencontrés incluent :

• arrêts d’urgence aux paliers ;
• contacts de plaques à peignes ;
• interrupteurs de trappe ou de panneau d’accès ;
• contrôles de tension ou de rupture de chaîne ;
• détecteurs de survitesse ou de vitesse nulle ;
• capteurs de décalage ou de rupture de marche ;
• capteurs de main courante ;
• contacts de frein ;
• protections thermiques du moteur.

Un capteur n’est pas seulement un consommable. Son positionnement, l’écart de détection, la fixation, le type de contact et le raccordement font partie de sa fonction de sécurité. Ne shuntez jamais un contact pour remettre temporairement un escalator en service. Cette pratique rend le diagnostic moins fiable et peut supprimer une protection nécessaire.

Points d’usure fréquents et priorités d’inspection

Un programme d’entretien efficace combine des contrôles visuels, mécaniques, électriques et fonctionnels. La fréquence détaillée dépend de l’intensité d’usage, de l’environnement, du modèle et des exigences de maintenance du site. Les zones exposées à la poussière, à l’humidité ou à l’apport fréquent de débris demandent généralement une attention accrue.

Priorités pendant les inspections courantes

Commencez par les éléments qui peuvent affecter directement la sécurité et la continuité de service :

1. Vérifier les arrêts d’urgence, peignes, panneaux d’accès et signaux de sécurité.
2. Observer la stabilité des marches, le jeu, les bruits et les vibrations.
3. Examiner les chaînes, pignons, galets et rails pour détecter une usure irrégulière.
4. Contrôler la trajectoire et la vitesse relative de la main courante.
5. Vérifier les freins, leurs contacts et les signes d’échauffement.
6. Inspecter le moteur, le réducteur, les câbles et les borniers.
7. Consulter l’historique des défauts du contrôleur lorsque cette fonction est disponible.
8. Nettoyer les zones où les débris peuvent compromettre le guidage ou les contacts.

Symptôme, causes possibles et action initiale

Les erreurs courantes sont de remplacer une pièce isolée sans vérifier les composants adjacents, d’utiliser une référence partielle, de mélanger des pièces de révisions différentes et d’ignorer la cause environnementale de l’usure. Une infiltration d’eau ou une accumulation de poussière non traitée peut dégrader rapidement des composants neufs.

Approvisionner des pièces de rechange pour escalator

L’achat de pièces d’escalator commence par une identification technique fiable. La marque de l’installation est utile, mais elle ne suffit pas toujours : un même fabricant peut utiliser plusieurs générations de composants, et des modernisations antérieures peuvent avoir modifié le contrôleur, le frein ou la transmission.

Pour une demande précise auprès d’un distributeur ou d’un fournisseur comme Kelevator, rassemblez les informations suivantes :

• fabricant, modèle et numéro de série de l’escalator ;
• référence complète inscrite sur la pièce, y compris suffixe et révision ;
• photos nettes de l’étiquette, des connecteurs et du montage ;
• dimensions importantes et nombre de broches si applicable ;
• plaque signalétique pour moteurs, bobines et appareils électriques ;
• schéma électrique ou extrait de manuel lorsque disponible ;
• description du défaut et pièces déjà remplacées ;
• quantité demandée et besoin éventuel de pièces associées.

Choisir entre remplacement à l’identique et équivalent

Le remplacement à l’identique réduit normalement l’incertitude, à condition que la pièce soit bien identifiée et que les modifications de version soient compatibles. Un équivalent peut être envisagé lorsqu’il est explicitement validé par la documentation technique ou par une analyse de compatibilité complète.

Pour les pièces de sécurité, de freinage, de chaîne, de marche, de commande ou de capteur, l’équivalence ne doit jamais être déduite de la forme, de la couleur ou d’une tension similaire. Les interfaces mécaniques, les caractéristiques de fonctionnement et la logique de sécurité doivent toutes correspondre.

Constituer un stock utile

Le bon niveau de stock dépend du parc entretenu, de la fréquence des pannes, de la criticité des sites et du délai d’approvisionnement applicable à votre chaîne logistique. Plutôt que de stocker au hasard, classez les articles en trois groupes :

• pièces d’arrêt critique : contacts de sécurité, composants de frein compatibles, fusibles ou éléments de commande identifiés ;
• pièces d’usure prévisible : galets, brosses, rouleaux, composants de peigne et éléments de guidage selon le modèle ;
• pièces de réparation planifiée : chaînes, marches, main courante, pignons ou composants moteur, achetés après relevé technique et planification de l’intervention.

Conservez les références confirmées, les photos de montage et l’historique des remplacements par appareil. Ce dossier réduit les erreurs de commande et permet de repérer une usure répétitive qui nécessite une correction plus large.

FAQ sur les équipements d’escalator

Quelle est la pièce d’escalator la plus importante à surveiller ?

Il n’existe pas une pièce unique plus importante que toutes les autres. Les freins, les dispositifs de sécurité, les chaînes de marches, les peignes et la main courante ont tous une incidence directe sur la sécurité ou le fonctionnement. Les priorités doivent être déterminées par les défauts observés, l’état réel de l’appareil et les procédures du fabricant.

Peut-on remplacer uniquement les galets de marches ?

Oui, lorsqu’un diagnostic confirme que les galets sont la cause du problème et que les autres composants associés restent dans les tolérances prévues. Inspectez aussi les rails, axes, chaînes et supports. Installer des galets neufs sur un rail fortement usé ne résout généralement pas le défaut durablement.

Une bobine de frein de même tension est-elle compatible ?

Pas nécessairement. La tension n’est qu’un critère. Il faut aussi confirmer la puissance, le type de courant, les dimensions, le montage, la course, les raccordements et l’intégration avec le mécanisme et le contrôleur du frein.

Pourquoi un escalator s’arrête-t-il après avoir fonctionné normalement ?

Un arrêt peut venir d’un contact de sécurité, d’une surchauffe, d’un problème de frein, d’une anomalie de chaîne, d’un défaut de capteur ou d’une alimentation instable. Les informations du contrôleur et une inspection structurée sont nécessaires avant de remplacer des pièces.

Une maintenance fiable des équipements d’escalator repose sur le diagnostic, l’inspection des pièces associées et la validation des références avant commande. Pour les achats multimarques destinés aux entreprises de maintenance, aux importateurs et aux distributeurs, transmettez un dossier technique complet afin d’évaluer la compatibilité de chaque pièce de rechange.
