Boutons d’ascenseur KONE : guide de choix et remplacement

Le remplacement d’un bouton d’ascenseur KONE ne doit jamais se faire uniquement sur la base de sa forme ou de sa couleur. Pour obtenir une pièce compatible, il faut identifier son emplacement exact, relever ses dimensions, son type d’éclairage, son connecteur et, lorsque c’est possible, la référence inscrite sur le bouton ou la carte électronique.

Un bouton visuellement proche peut ne pas convenir au perçage du panneau, à la tension d’illumination, au câblage ou au protocole de la carte. Cette méthode de contrôle aide les entreprises de maintenance, importateurs et équipes d’approvisionnement en RDC à réduire les erreurs de commande, notamment lorsque les pièces doivent être acheminées avec un délai d’importation.

Boutons KONE en cabine et boutons d’appel au palier

Les boutons KONE se répartissent d’abord selon leur fonction et leur position dans l’installation. Cette distinction est essentielle, car un bouton de cabine et un bouton de palier peuvent présenter des ressemblances sans être interchangeables.

Dans la cabine, les boutons font généralement partie du COP, ou tableau de commande de cabine. Une panne limitée à une touche peut venir du mécanisme du bouton, du LED ou de son contact. En revanche, plusieurs boutons inactifs, une illumination absente sur toute une zone ou des sélections erratiques indiquent souvent un problème de carte, de connecteur ou d’alimentation.

Au palier, le bouton d’appel est fréquemment intégré à une carte avec voyant, flèche directionnelle ou afficheur. Il faut donc déterminer si l’on recherche le bouton frontal, le module complet ou la carte électronique. Pour les besoins portant sur cet ensemble, consultez les [cartes d’appel et afficheurs KONE pour ascenseur](/products/call-display-board-kone-elevator-parts-lift-accessories/).

Identifier le panneau et le modèle d’ascenseur

Commencez par identifier le panneau, pas seulement la marque inscrite dans la cabine. KONE a utilisé différentes générations de tableaux, de boutons, de cartes et d’interfaces. Deux ascenseurs KONE dans le même immeuble peuvent même être équipés de composants distincts après une modernisation ou un remplacement antérieur.

Relevez les informations suivantes avant de déposer la pièce :

• La position du bouton : cabine, palier, étage principal, accès parking, commande de porte ou autre fonction.
• Le type de panneau : plaque métallique, module encastré, boîtier apparent, tableau à afficheur intégré.
• Les inscriptions visibles sur la plaque, le bouton, l’étiquette intérieure et la carte.
• Le numéro de série ou les données disponibles sur la documentation de l’installation.
• Les indications de la carte électronique : code pièce, révision, date de fabrication et éventuel code-barres.
• La configuration de l’ascenseur : nombre d’arrêts, présence d’un sens montée/descente, accès contrôlé, affichage LCD ou affichage segmenté.
• Les photos du panneau complet et de l’arrière du composant.

Le nom commercial de l’appareil ou le nom du bâtiment ne permet pas de confirmer une compatibilité. Une référence lue directement sur la pièce reste l’information la plus utile. Si aucune référence n’est visible, la combinaison de photos, dimensions et connectique devient indispensable.

Distinguer un remplacement à l’identique d’une modernisation

Un remplacement à l’identique vise à conserver le panneau, le câblage et la logique de commande existants. C’est généralement la bonne approche lorsqu’un seul bouton est endommagé et que le reste de l’équipement fonctionne normalement.

Une modernisation devient à évaluer lorsque :

• plusieurs boutons, voyants ou afficheurs présentent des défauts répétitifs ;
• les pièces exactes ne sont plus identifiables ou ne correspondent plus au montage existant ;
• le panneau a déjà reçu des pièces de générations différentes ;
• le système d’appel a été modifié sans documentation complète ;
• l’accès, la signalisation ou les fonctions utilisateurs doivent évoluer.

Dans ce cas, il ne faut pas remplacer des éléments au hasard pour faire fonctionner temporairement le tableau. L’étude doit porter sur le module complet, la carte, le câblage et la compatibilité avec le contrôleur.

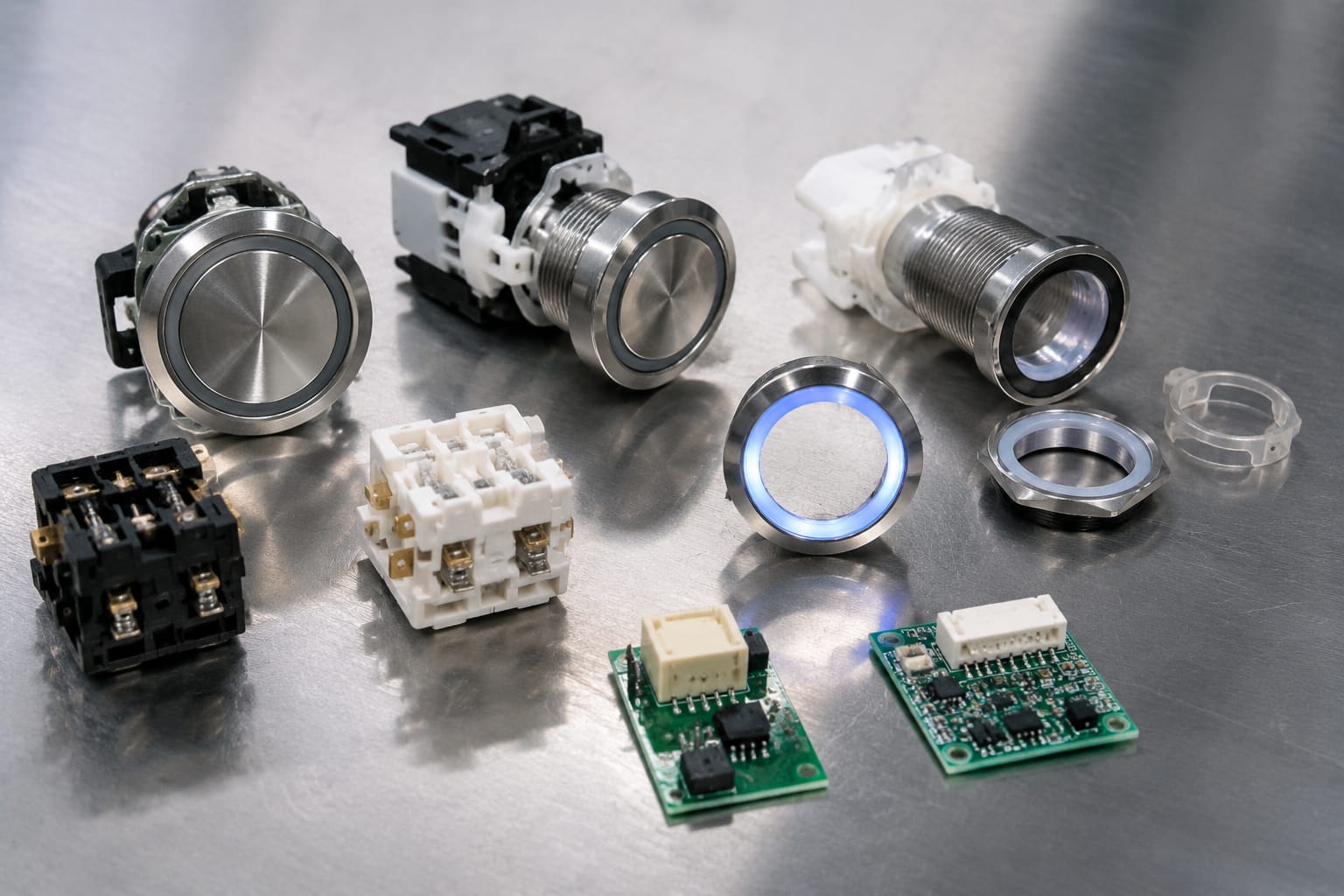

Faire correspondre les dimensions et le montage du bouton

Les dimensions déterminent si le bouton entre dans l’ouverture existante et se verrouille correctement dans le panneau. Mesurez-les sur la pièce déposée, idéalement avec un pied à coulisse, plutôt qu’en les estimant à partir d’une photo.

Les mesures à fournir sont :

• diamètre extérieur ou largeur et hauteur de la façade ;
• dimensions du corps qui passe dans le panneau ;
• diamètre ou dimensions de la découpe du panneau ;
• profondeur totale derrière la plaque ;
• épaisseur maximale de la plaque compatible ;
• position des ergots, clips, vis ou écrous de fixation ;
• espace disponible derrière le panneau pour le connecteur et le câblage.

Un bouton rond et un bouton carré de façade similaire ne se montent pas nécessairement dans la même découpe. De même, un bouton à clips peut sembler tenir dans un panneau prévu pour une fixation par écrou, mais il risque de bouger, de se désengager ou de forcer sur les contacts lors de l’utilisation.

Vérifier la façade, le marquage et le retour tactile

Le pictogramme et le braille doivent correspondre à la fonction demandée. Il faut notamment vérifier :

• le chiffre ou la lettre d’étage ;
• le symbole d’ouverture ou de fermeture des portes ;
• la flèche d’appel montante ou descendante ;
• la présence et le positionnement du braille ;
• la finition de la façade ;
• la course du bouton et le retour tactile ;
• l’étanchéité ou la protection prévue par le modèle d’origine, lorsqu’elle est nécessaire.

Le choix d’une pièce au seul motif qu’elle est « universelle » est risqué. Les boutons universels peuvent convenir à certains projets de rénovation conçus pour eux, mais ils ne constituent pas automatiquement un remplacement direct d’un bouton KONE existant.

Contrôler la tension et la couleur de l’éclairage

L’éclairage du bouton remplit une fonction de signalisation. Il peut confirmer l’enregistrement d’une sélection en cabine, indiquer un appel au palier ou simplement éclairer le symbole. La couleur, l’intensité et le mode d’allumage doivent être contrôlés avant la commande.

Vérifiez les points suivants :

• la tension nominale indiquée sur la pièce, la carte ou le schéma ;
• le type de source lumineuse : LED, lampe ou module intégré ;
• la couleur au repos et après activation ;
• le comportement lumineux : fixe, clignotant ou piloté par la carte ;
• le nombre de fils ou de broches dédiés au voyant ;
• la polarité éventuelle pour un éclairage LED ;
• la compatibilité avec la carte existante.

Ne déduisez pas la tension à partir de la tension secteur présente dans le local technique. Les boutons et cartes de signalisation fonctionnent souvent avec des circuits basse tension, mais leur valeur réelle dépend de l’équipement concerné. Alimenter un éclairage avec une tension non confirmée peut endommager le bouton, la carte ou les deux.

La couleur n’est pas un détail esthétique. Sur certains panneaux, elle est liée à une fonction précise ou à la cohérence de l’interface utilisateur. Une pièce fonctionnelle avec un éclairage différent peut créer une confusion pour les passagers et donner un résultat non homogène après maintenance.

Comparer les codes du bouton et de la carte d’appel

La référence inscrite sur un bouton ou une carte est l’élément de comparaison le plus fiable. Il est courant qu’un même panneau comporte un code sur le bouton, un autre sur son support et un troisième sur la carte de commande. Ces codes ne désignent pas forcément la même pièce.

Comparez chaque caractère du code, y compris :

• les préfixes et suffixes ;
• les tirets, espaces ou séparateurs ;
• la version ou révision de la carte ;
• les indications de couleur ou de tension ;
• les références de fabrication et les codes internes ;
• le code de la carte porteuse lorsque le bouton est intégré à un ensemble.

Une différence de révision ne signifie pas toujours une incompatibilité, mais elle doit être vérifiée. Une carte de remplacement peut avoir une version plus récente tout en restant compatible, ou nécessiter une autre configuration de connecteur et de firmware. Sans confirmation technique, ne considérez pas deux références proches comme équivalentes.

Pour les commandes où le bouton est associé au tableau de cabine, il peut être utile de comparer la pièce avec les [cartes COB et cartes de boutons KONE](/products/cob-car-button-board-kone-elevator-parts/). Lorsqu’un écran ou une interface numérique fait partie du problème, l’identification doit également porter sur le [module LCD et la carte d’appel KONE](/products/lcd-display-call-board-kone-elevator-parts-lift-accessories/).

Quand le code est absent ou illisible

Une pièce ancienne, rayée ou déjà remplacée peut ne plus présenter de référence lisible. Dans ce cas, rassemblez un dossier d’identification plutôt que de vous fier à une seule photo.

Prévoyez :

1. une photo nette de la face avant du bouton ;
2. une photo de l’arrière, avec le connecteur visible ;
3. une photo de la carte complète si le bouton est monté dessus ;
4. une photo de l’étiquette du panneau ou de l’installation ;
5. les dimensions mesurées ;
6. le nombre de broches et l’orientation du détrompeur ;
7. la description précise du défaut.

Cette approche permet de comparer l’ensemble mécanique et électrique, même en l’absence de code exploitable.

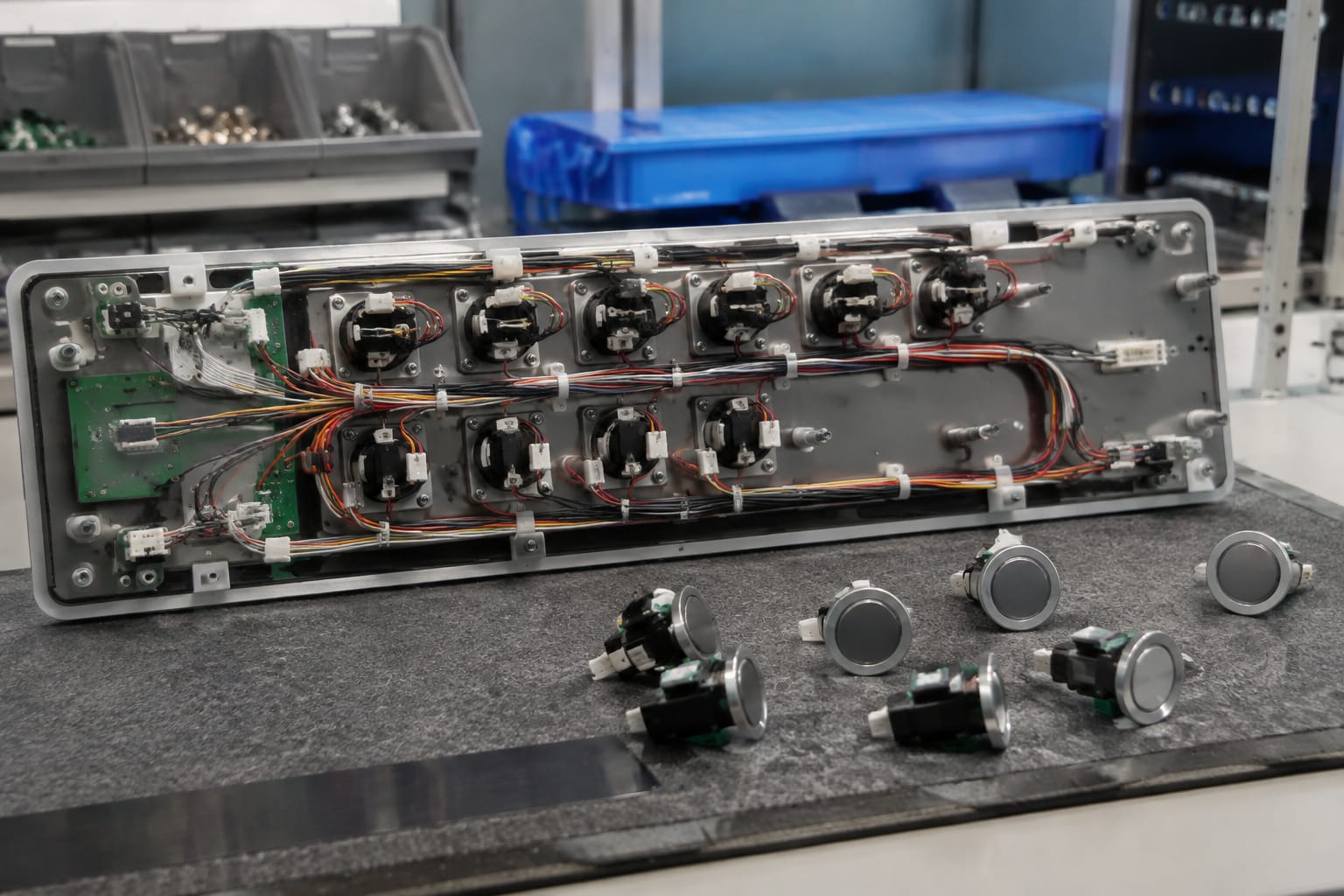

Inspecter les connecteurs et le câblage

La compatibilité mécanique ne suffit pas. Un bouton d’ascenseur KONE doit aussi se raccorder correctement au faisceau ou à la carte. Avant toute commande, observez le connecteur sans tirer sur les fils ni forcer sur le verrouillage.

Notez :

• le type de raccordement : cosses, connecteur enfichable, nappe, borne à vis ou soudure ;
• le nombre de contacts ou de broches ;
• la forme du détrompeur ;
• l’orientation du connecteur ;
• la longueur disponible du câble ;
• les couleurs et repères des fils ;
• les traces d’oxydation, d’échauffement, de broche tordue ou de gaine endommagée.

Un connecteur à plusieurs broches peut transporter à la fois le contact, l’éclairage et des signaux de communication. Intervertir deux fils en se basant uniquement sur leur couleur est une erreur à éviter, surtout sur un panneau dont le schéma n’est pas disponible.

Dans les installations exposées à l’humidité, à la poussière ou à des variations d’alimentation, inspectez également l’état des contacts. Le remplacement du bouton ne corrigera pas un défaut causé par une cosse desserrée, une nappe coupée ou un connecteur oxydé.

Ne pas modifier le câblage pour adapter une pièce incertaine

Recouper un connecteur, souder des fils ou modifier les clips pour adapter une pièce non confirmée peut rendre le diagnostic plus difficile et compromettre les remplacements futurs. Cette pratique peut aussi introduire des faux contacts ou une mauvaise isolation.

Lorsqu’une adaptation est envisagée dans le cadre d’une modernisation, elle doit être documentée et validée par un technicien compétent selon la configuration réelle de l’ascenseur. Pour une réparation courante, privilégiez une pièce dont le montage et le raccordement correspondent à l’original.

Tester le fonctionnement après remplacement

Après le remontage, testez le bouton dans des conditions contrôlées avant de remettre l’ascenseur en service normal. Respectez les procédures de sécurité applicables à l’installation et confiez les interventions sur les circuits d’ascenseur à du personnel qualifié.

Le contrôle fonctionnel doit couvrir :

• la fixation stable du bouton et l’alignement de la façade ;
• le mouvement mécanique sans blocage ;
• l’enregistrement de la commande à la première pression ;
• le voyant ou l’éclairage attendu ;
• l’annulation ou la confirmation de l’appel selon la fonction ;
• le bon fonctionnement des boutons voisins ;
• l’absence de message d’erreur, d’appel parasite ou de comportement intermittent ;
• la remise en place correcte de la plaque et l’absence de fil pincé.

Pour un bouton de cabine, testez chaque sélection concernée et vérifiez que la demande est bien traitée par l’ascenseur. Pour un bouton de palier, vérifiez la réponse dans le sens concerné, si le palier dispose de deux appels directionnels.

Ne réalisez pas de test passager improvisé sur un appareil présentant un comportement anormal après intervention. Un défaut qui persiste après remplacement peut provenir de la carte d’appel, de la carte de cabine, du câblage ou du contrôleur, plutôt que du bouton neuf.

Informations à transmettre à un fournisseur de pièces

Un fournisseur peut comparer une demande beaucoup plus efficacement lorsque les informations techniques sont complètes dès le départ. Cela est particulièrement utile pour les importateurs et distributeurs qui doivent consolider leurs besoins avant l’expédition.

Envoyez, dans la mesure du possible :

• la marque KONE et l’emplacement précis de la pièce ;
• la référence complète du bouton, de la carte ou de l’étiquette ;
• des photos nettes de l’avant, de l’arrière et du connecteur ;
• les dimensions de la façade, de la découpe et de la profondeur ;
• la couleur et le comportement de l’éclairage ;
• la tension ou toute indication électrique visible ;
• le nombre de broches, le type de connecteur et la longueur du câble ;
• la quantité demandée ;
• la description du défaut constaté ;
• la photo du panneau complet afin de situer la pièce ;
• l’information indiquant si vous cherchez une pièce identique, une équivalence confirmée ou une solution de modernisation.

Évitez les demandes limitées à « bouton KONE » ou à une photo prise de loin. Elles ne permettent pas de distinguer un bouton cabine, un appel palier, une pièce d’affichage ou une carte complète.

Erreurs fréquentes à éviter

La première erreur consiste à commander à partir de la couleur ou du diamètre apparent. Les détails invisibles en façade, notamment le connecteur, la profondeur et la tension du voyant, déterminent souvent la compatibilité réelle.

La deuxième erreur est de remplacer le bouton sans diagnostiquer le circuit. Si plusieurs boutons cessent de répondre en même temps, le problème est rarement limité à chaque bouton. Vérifiez l’alimentation, les connecteurs et la carte avant de multiplier les remplacements.

La troisième erreur est de confondre la référence d’un panneau avec celle du bouton. Une plaque, une carte et un bouton peuvent porter des codes différents. Transmettre tous les codes visibles évite une identification incomplète.

Enfin, ne supposez pas qu’une pièce provenant d’un autre ascenseur KONE est automatiquement compatible. L’apparence peut être identique alors que le montage, l’éclairage ou le câblage diffèrent.

Questions fréquentes

Peut-on remplacer uniquement le capuchon d’un bouton KONE ?

Cela dépend de la conception du bouton. Certains ensembles permettent de remplacer une partie visible, tandis que d’autres exigent le remplacement du module complet. Il faut vérifier la fixation, le pictogramme, le système d’éclairage et l’état du contact avant de choisir.

Un bouton s’allume mais ne déclenche pas l’appel : faut-il le remplacer ?

Pas nécessairement. L’éclairage peut fonctionner alors que le contact, le connecteur, la carte ou le câblage est défectueux. Testez le bouton et son circuit avant de conclure que le module est en cause.

Peut-on utiliser un bouton d’une autre marque sur un panneau KONE ?

Cela peut être techniquement envisageable dans un projet de modernisation conçu à cet effet, mais ce n’est pas un remplacement direct présumé compatible. Il faut confirmer le montage, les signaux électriques, la logique de commande et l’aspect du panneau.

Pour choisir un bouton KONE ou un composant de carte adapté, partez toujours de la référence, du montage et du raccordement réel de la pièce déposée. Kelevator fournit des pièces détachées d’ascenseur multimarques aux acheteurs B2B ; un dossier avec photos, codes et mesures permettra une comparaison de pièce plus précise.
