Une porte KONE qui ne s’ouvre pas, se referme sans raison ou empêche l’ascenseur de partir n’exige pas forcément le remplacement complet de l’opérateur. La bonne pièce dépend d’abord de la fonction en défaut : verrouillage de porte palière, couteau de cabine, transmission mécanique, moteur, carte de commande ou contact de sécurité.
Pour choisir une pièce de porte KONE correctement, relevez l’identification de l’opérateur, la référence imprimée sur la pièce déposée, les caractéristiques électriques, les connecteurs et la révision. Une apparence semblable ne prouve pas la compatibilité, en particulier pour les moteurs, contrôleurs et dispositifs de verrouillage.
Fonctionnement du système de porte KONE
Le système de porte d’ascenseur coordonne la porte cabine et les portes palières. L’opérateur installé sur la cabine entraîne les vantaux de cabine. Pendant le déplacement d’ouverture ou de fermeture, le couteau de porte cabine engage le mécanisme de la porte palière à l’étage desservi.
Le cycle normal comporte plusieurs étapes :
- La cabine s’immobilise précisément au niveau du palier.
- Le contrôleur autorise l’ouverture.
- Le moteur d’opérateur déplace la porte cabine.
- Le couteau entraîne le mécanisme de déverrouillage de la porte palière.
- Les vantaux cabine et palier s’ouvrent ensemble.
- À la fermeture, les contacts de sécurité confirment que chaque porte est fermée et verrouillée.
- Le contrôleur de l’ascenseur autorise le départ seulement lorsque la chaîne de sécurité est valide.
Un défaut sur un seul maillon peut immobiliser l’appareil. Par exemple, une serrure palière mal réglée peut laisser la porte paraître fermée tout en maintenant son contact ouvert. De même, une courroie détendue ou un galet usé peut donner l’impression d’une panne moteur alors que l’électronique est en bon état.
Dans un parc d’immeubles, il est utile de séparer les pièces de porte en deux familles : les éléments présents à chaque palier, tels que serrure, galet et contact ; et les éléments embarqués sur la cabine, tels que l’opérateur, le moteur, le couteau et sa commande. Cette distinction accélère le diagnostic et la préparation des pièces.
Serrures de porte et contacts de sécurité
La serrure de porte palière assure deux fonctions : elle empêche l’ouverture de la porte lorsqu’aucune cabine n’est présente, et elle confirme électriquement le verrouillage avant le mouvement de l’ascenseur. C’est donc un organe de sécurité, pas une simple fermeture mécanique.
Les ensembles peuvent comprendre un pêne, une came, un levier, un galet, un ressort, un boîtier et un ou plusieurs contacts. Selon la configuration, la pièce demandée peut être le dispositif complet ou seulement un élément d’usure compatible. Avant d’acheter, vérifiez toujours ce que couvre réellement la référence.
Symptômes d’une serrure ou d’un contact en cause
Les signes fréquents sont les suivants :
- L’ascenseur ne démarre pas alors que les portes semblent fermées.
- Une panne apparaît seulement à un étage donné.
- La cabine repart après avoir poussé ou refermé légèrement une porte palière.
- Le défaut est intermittent, surtout après vibration ou humidité.
- La serrure accroche, son galet est endommagé ou son pêne ne revient pas franchement.
- Le contrôleur signale une porte ouverte ou une chaîne de sécurité incomplète.
Une panne attribuée à la serrure doit être confirmée avec une procédure de maintenance adaptée et par du personnel qualifié. Ne contournez jamais un contact de porte pour remettre un ascenseur en service. Un shunt peut masquer le vrai défaut et supprimer une protection essentielle.
Éléments de compatibilité à relever
Pour une serrure KONE ou une pièce associée, comparez :
| Point à contrôler | Pourquoi c’est important |
|---|---|
| Référence fabricant et inscription sur le boîtier | C’est le point de départ le plus fiable pour l’identification. |
| Sens d’ouverture et position de montage | Une version gauche, droite, centrale ou latérale peut différer mécaniquement. |
| Type de porte palière | Battante, coulissante centrale ou télescopique : le mécanisme n’est pas interchangeable. |
| Géométrie du crochet, pêne ou levier | Elle doit correspondre à la contrepartie existante. |
| Nombre et type de contacts | La logique de sécurité et le câblage doivent rester conformes au montage. |
| Connecteur, fils et points de fixation | Ils évitent les adaptations risquées sur site. |
Pour l’approvisionnement de pièces mécaniques et de contact, consultez notamment les [serrures, galets et accessoires de porte KONE](/products/amd-door-lock-wheel-switch-door-bracket-kone-elevator-parts-lift-accessories/). La fiche produit ne remplace toutefois pas la comparaison avec la référence et le montage de l’installation concernée.

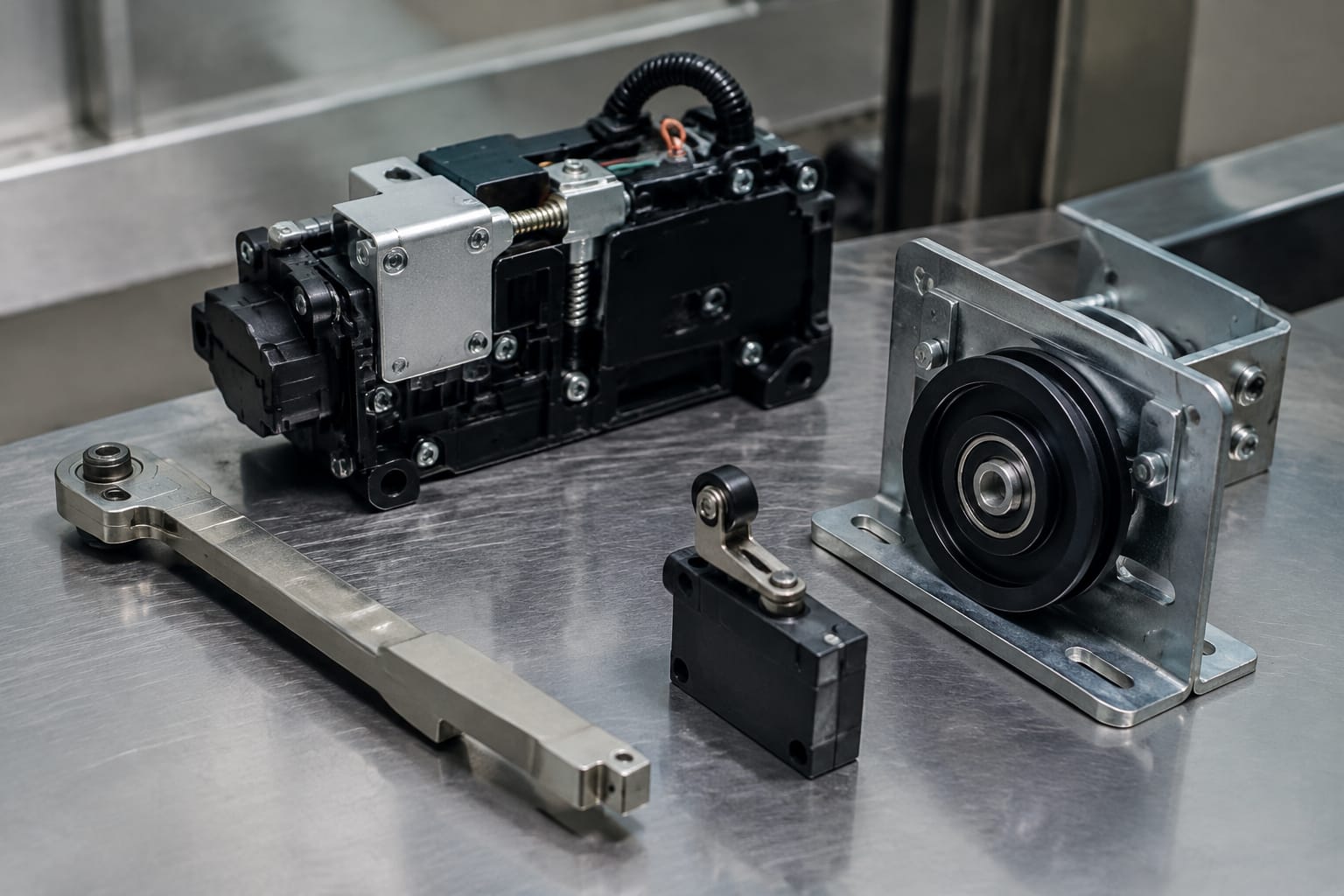

Couteaux de porte et liaisons mécaniques
Le couteau de porte, aussi appelé lame ou dispositif d’accouplement, est fixé sur la porte cabine. À l’arrivée au palier, il agit sur le mécanisme de déverrouillage afin que la porte palière puisse être entraînée par la porte cabine.
Sa forme, son écartement, son alignement et son réglage ont une incidence directe sur la qualité d’ouverture. Un couteau voilé, mal centré ou desserré peut provoquer un choc, un déverrouillage incomplet, une usure prématurée de serrure ou un blocage au palier.
Les liaisons mécaniques de l’opérateur comprennent également, selon le modèle, des bras, galets, leviers, patins, câbles, courroies, poulies et supports. Une défaillance de ces éléments produit souvent des symptômes progressifs : bruit anormal, course irrégulière, ralentissement d’un vantail ou nécessité de plusieurs manœuvres avant fermeture complète.
Vérifications mécaniques utiles
Avant de remplacer un couteau ou un mécanisme de porte cabine, contrôlez :
- la fixation et l’absence de jeu anormal ;
- l’alignement entre le couteau et la serrure du palier ;
- l’état des galets, patins et surfaces de roulement ;
- la présence de pièces tordues, fissurées ou usées ;
- la tension et l’état d’une courroie ou d’un câble ;
- le déplacement libre des vantaux, hors alimentation si la procédure le permet ;
- les butées et les réglages de fin de course mécaniques.
Ne réglez pas un couteau pour compenser une serrure endommagée ou une porte palière affaissée. Le réglage doit s’effectuer sur des organes mécaniquement sains. Sinon, le problème reviendra vite et l’usure sera accélérée.
Les [couteaux de cabine et dispositifs de verrouillage KONE](/products/car-door-knife-door-lock-device-kone-elevator-parts-lift-accessories/) sont à sélectionner selon leur géométrie exacte, leurs fixations et leur association avec le mécanisme de palier.

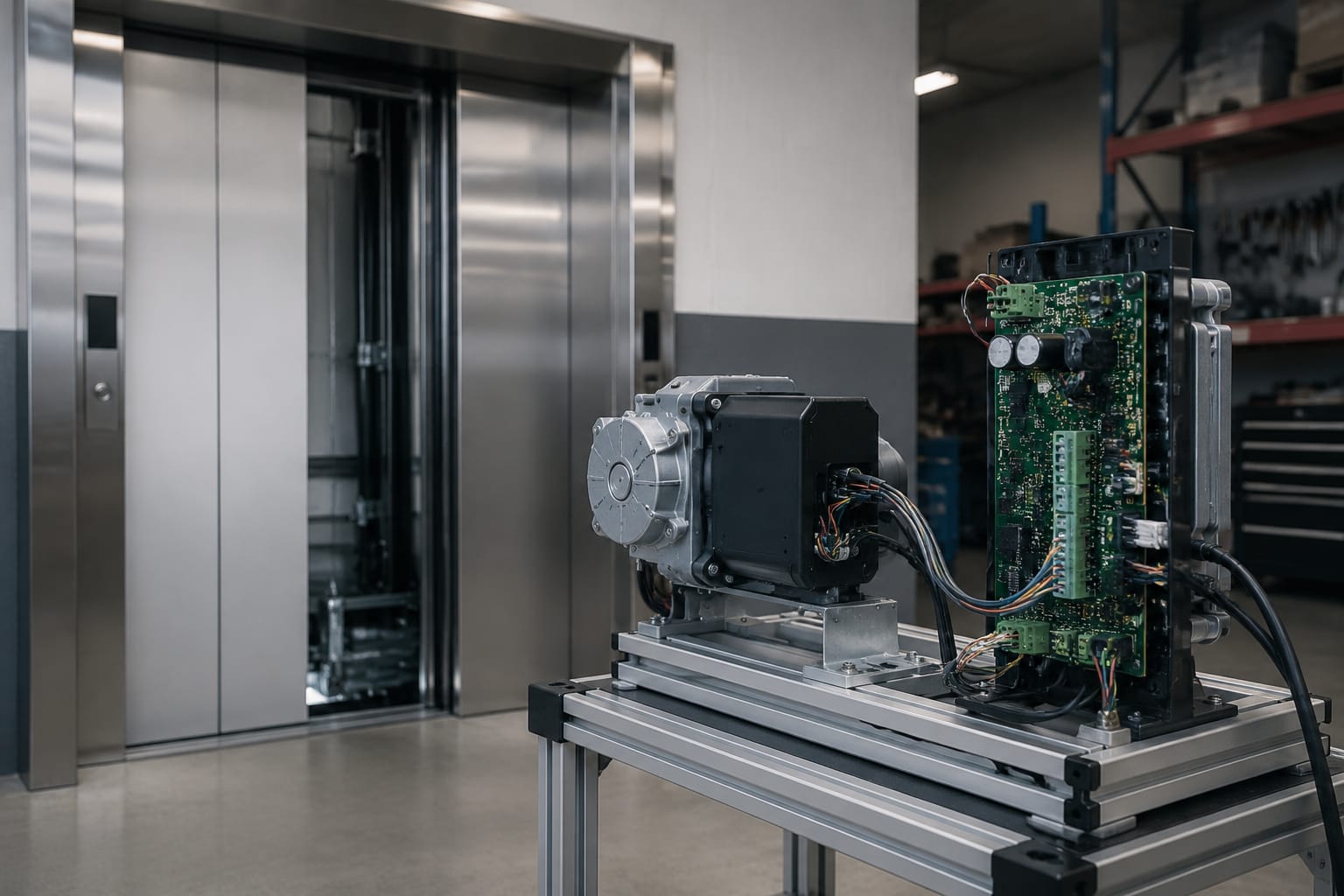

Moteurs et contrôleurs de porte
Le moteur d’opérateur fournit le mouvement ; le contrôleur de porte pilote ce moteur, interprète les retours des capteurs et gère la vitesse, la force et les séquences d’ouverture ou de fermeture. Ces deux éléments doivent être considérés comme un ensemble fonctionnel.
Selon l’opérateur, le moteur peut être à courant continu, asynchrone ou d’une autre conception propre au système. Le contrôleur peut intégrer des paramètres spécifiques au moteur, aux encodeurs, aux capteurs de position et à la cinématique de porte. Il est donc dangereux de choisir sur la seule tension indiquée.
Distinguer une panne moteur d’une panne de commande
Une porte qui ne bouge plus peut venir d’une alimentation absente, d’un verrouillage non validé, d’un câblage coupé, d’un capteur défectueux, d’une carte de commande, d’un moteur ou d’un blocage mécanique. Procédez de manière méthodique.
| Observation | Causes possibles à vérifier en priorité |
|---|---|
| Aucun bruit ni tentative de mouvement | Autorisation de porte, alimentation, fusible, connecteur, contrôleur ou signal de commande |
| Le moteur bourdonne mais la porte ne se déplace pas | Blocage mécanique, courroie, réducteur, poulie, vantail dur ou moteur affaibli |
| La porte démarre puis s’arrête | Effort mécanique excessif, capteur, encodeur, réglage, obstruction ou retour de sécurité |
| La porte se rouvre aussitôt | Détection d’obstacle, réglage de force, frottement, capteur ou mauvais alignement |
| Fonctionnement aléatoire | Connectique, faisceau mobile, oxydation, masse, contact intermittent ou carte électronique |
| Défaut identique à plusieurs cycles | Code défaut, paramètres, capteur de position, carte ou moteur selon la procédure constructeur |
Mesurer un moteur sans débrancher et isoler correctement le circuit peut endommager l’électronique ou donner une mesure trompeuse. Les contrôles électriques doivent respecter la documentation du modèle et les règles de sécurité applicables à l’intervention.
Pour comparer les ensembles concernés, utilisez la catégorie de [moteurs et contrôleurs de porte KONE](/products/kone-elevator-parts-door-motor-controller/). Pour une demande B2B, la référence complète, des photos nettes de l’étiquette et des connecteurs, ainsi que le défaut observé, réduisent le risque de commande inadaptée.
Identifier le modèle de l’opérateur de porte
L’étiquette de l’opérateur de porte cabine constitue généralement la meilleure source d’identification. Elle peut être placée sur le châssis, le boîtier de commande, le moteur ou à proximité du faisceau. Les inscriptions s’effacent parfois avec le temps ; prenez donc plusieurs photos avant toute dépose.
Relevez au minimum :
- la marque et la désignation de l’opérateur ;
- la référence de l’ensemble et celle de la pièce visée ;
- le numéro de série lorsque disponible ;
- la version, l’indice de révision ou le code de fabrication ;
- la tension, le courant, la puissance ou les autres données inscrites ;
- le nombre de vantaux et le type d’ouverture ;
- la référence du contrôleur et du moteur si ces pièces sont distinctes ;
- les marquages des connecteurs et du câblage.
Ajoutez des photos d’ensemble montrant le montage, les points de fixation, la poulie, le passage de courroie et le connecteur. Une photo d’étiquette seule peut être insuffisante lorsqu’une même famille d’opérateurs a connu plusieurs révisions.
Dans les bâtiments où la documentation de maintenance est incomplète, établissez une fiche par ascenseur et par porte. Notez le palier, le type de porte, les références remplacées et les réglages réalisés. Pour les importateurs, distributeurs et sociétés de maintenance en RDC, cette discipline facilite les approvisionnements groupés et limite les immobilisations liées à une identification incomplète.
Faire correspondre caractéristiques, connecteurs et révisions
Une pièce annoncée pour une porte KONE doit correspondre au montage réel, pas seulement à la marque de l’ascenseur. Des variantes proches peuvent être incompatibles à cause d’un connecteur différent, d’une tension non identique, d’une polarité, d’un capteur, d’un logiciel ou d’une évolution mécanique.
Contrôles pour une pièce mécanique
Comparez la forme, les dimensions fonctionnelles, le sens de montage, l’entraxe des trous, la position des galets et l’interface avec les autres pièces. Une pièce adaptable peut convenir seulement si sa compatibilité est expressément établie pour le modèle concerné.
Évitez de repercer un support, de modifier un crochet ou de meuler une pièce de sécurité pour la faire entrer. Une adaptation locale peut changer les jeux, compromettre le verrouillage ou rendre le dépannage futur beaucoup plus difficile.
Contrôles pour un moteur ou un contrôleur
Vérifiez notamment :
- la référence exacte et son indice de révision ;
- la tension et le type de courant ;
- le connecteur : nombre de broches, détrompage et implantation ;
- les fils de puissance, capteurs, frein ou encodeur ;
- les fixations mécaniques, arbre, poulie et rapport de transmission ;
- la compatibilité avec la carte de commande et le logiciel existants ;
- la nécessité éventuelle de paramétrage, apprentissage ou calibration.
Une carte électronique portant une référence de base semblable peut avoir une révision qui ne fonctionne pas avec un ancien capteur ou un faisceau existant. Demandez confirmation sur l’équivalence lorsque la référence n’est pas strictement identique. Ne présumez pas qu’un contrôleur de porte peut remplacer une autre génération parce que son boîtier a les mêmes dimensions.
Kelevator fournit des pièces détachées d’ascenseur multimarques à des importateurs, distributeurs, entreprises de maintenance, équipes d’approvisionnement et acheteurs OEM. Dans ce cadre, un dossier technique complet est plus utile qu’une simple désignation telle que « moteur de porte KONE ».
Diagnostiquer avant de remplacer une pièce
Remplacer au hasard est coûteux et peut laisser le défaut intact. Commencez par documenter le comportement de la porte : à quel étage, dans quel sens, à quel moment du cycle et avec quel message de défaut éventuel.
Une séquence de diagnostic pratique consiste à :
- Mettre l’équipement en sécurité selon la procédure autorisée.
- Lire les défauts enregistrés au niveau du contrôleur applicable.
- Vérifier l’état mécanique des vantaux, rails, galets, courroies et couteau.
- Contrôler les serrures et contacts des paliers concernés.
- Examiner les connecteurs, le faisceau mobile et les traces d’échauffement ou d’humidité.
- Vérifier les alimentations et signaux prescrits par la documentation technique.
- Comparer les retours des capteurs avec la position réelle de la porte.
- Ne remplacer qu’après avoir isolé la cause probable.
Certaines situations exigent une attention particulière. Une panne qui survient après coupure et retour d’alimentation peut être liée au paramétrage ou à une initialisation. Un défaut qui apparaît seulement pendant les périodes humides peut révéler une fuite de courant, un contact contaminé ou de l’oxydation. Un mécanisme qui fonctionne portes déchargées mais échoue en service peut être désaligné ou soumis à une résistance excessive.
L’objectif n’est pas seulement de faire bouger la porte : il faut rétablir une manœuvre stable, sûre et répétable.
Mettre en service et tester la porte réparée
Après le remplacement d’une pièce de porte KONE, la remise en service ne se limite pas à constater un seul cycle correct. Respectez les instructions de l’équipement, les procédures de l’exploitant et les exigences de sécurité applicables.
Avant les essais, assurez-vous que les fixations sont serrées conformément aux prescriptions, que les câbles ne frottent pas, que les protections sont remises en place et que les réglages mécaniques ne créent pas de contact forcé.
Contrôlez ensuite :
- l’ouverture et la fermeture complète à chaque palier concerné ;
- la régularité de vitesse et l’absence de bruit ou choc inhabituel ;
- l’engagement et le dégagement corrects du couteau ;
- le verrouillage effectif des portes palières ;
- la cohérence de tous les contacts de sécurité ;
- la réaction prévue face à une obstruction, selon le système installé ;
- l’absence de code défaut après plusieurs cycles ;
- le fonctionnement avec les paramètres d’exploitation habituels.
Un moteur, une carte ou un opérateur remplacé peut nécessiter une procédure de réglage ou d’apprentissage. Ne modifiez pas les paramètres de force, de vitesse ou de temporisation sans méthode documentée. Des réglages excessifs peuvent dissimuler un problème mécanique et accroître les risques pour les usagers.
Pour préparer une commande ou confirmer une compatibilité, rassemblez la référence de l’ancienne pièce, le modèle de l’opérateur, la révision, les caractéristiques électriques, les photos des connecteurs et une description précise du défaut. Ces éléments permettent de comparer la solution de remplacement avec le système de porte réellement installé.
