Une recherche KONE Parts View sert surtout à transformer une photo, une référence partielle ou une pièce déposée en une identification exploitable. La bonne démarche consiste à partir de la fonction de la pièce, puis à recouper le modèle d’ascenseur, les étiquettes, les codes de carte, la révision et les connecteurs. Deux pièces qui se ressemblent peuvent être incompatibles.
Pour les équipes de maintenance, les importateurs et les acheteurs techniques en RDC, une identification complète limite les erreurs coûteuses : commande d’une carte qui ne communique pas avec le groupe, écran inutilisable dans le tableau existant, ou outil de maintenance non adapté. Une photo est utile, mais elle ne remplace jamais les références lisibles et les contrôles de compatibilité.
Ce que les acheteurs entendent par KONE Parts View
L’expression « KONE parts view » est généralement employée pour désigner une recherche visuelle de pièces KONE : cartes électroniques, afficheurs, modules de communication, boutons, alimentations, outils de service, composants de porte ou accessoires de gaine. L’objectif n’est pas seulement de trouver une pièce ayant la même apparence, mais de confirmer qu’elle peut remplir la même fonction dans l’installation concernée.
Une vue de pièce peut provenir de plusieurs sources :
- photo d’une pièce démontée ;
- image d’un catalogue ou d’une annonce fournisseur ;
- capture d’écran d’une référence recherchée ;
- photo de l’armoire de commande ou du tableau cabine ;
- étiquette présente sur un module, un écran ou une carte.
Cette approche est particulièrement utile lorsqu’une référence est effacée, incomplète ou qu’un appareil a déjà été remplacé par une version plus récente. Toutefois, la photo doit être considérée comme un point de départ. La compatibilité dépend aussi du système de commande, du logiciel, du câblage, de l’alimentation et de la version matérielle.
Avant de lancer la recherche, notez ce qui est connu : type d’équipement, emplacement de la pièce, panne observée, références visibles et nombre de connecteurs. Même une information partielle peut orienter vers la bonne famille de composants.
Rechercher par modèle et fonction du composant
Commencez par déterminer la fonction exacte de la pièce. Cette étape évite de chercher une référence au hasard parmi des éléments visuellement proches. Une carte dans une armoire peut commander les portes, gérer les appels, assurer une communication ou servir d’interface d’entrée-sortie. Son aspect extérieur ne suffit pas à distinguer ces rôles.
Posez d’abord les questions suivantes :
- La pièce est-elle située dans l’armoire, en cabine, au palier, dans la gaine ou en cuvette ?
- Quelle fonction a-t-elle dans le circuit : affichage, commande, alimentation, communication, inspection ou sécurité ?
- Quel est le modèle de l’ascenseur ou, à défaut, le type d’armoire de commande ?
- La pièce porte-t-elle une référence fabricant, un code de carte ou une indication de révision ?
- Est-elle associée à un câble, un écran, un boîtier ou une autre carte particulière ?
Par exemple, un afficheur d’appel sortant doit être recherché comme un composant de signalisation de palier, et non comme un simple écran. Il faut ensuite comparer le format, le protocole de communication, l’alimentation, le type de fixation et le connecteur. Pour visualiser les éléments concernés, consultez une [carte d’affichage d’appel sortant KONE](/products/kone-elevator-parts-outgoing-call-display-board-lift-accessories/) lorsque cette famille de pièces correspond à votre besoin.
Le modèle de l’ascenseur peut aider, mais il ne doit pas être utilisé seul. Un même équipement peut avoir subi une modernisation, un remplacement de carte ou une modification de tableau. La référence présente sur la pièce déposée reste généralement plus décisive que le nom commercial de l’ascenseur.
Formuler une recherche utile
Une recherche efficace combine les données disponibles, par exemple :
- marque + référence exacte ;
- code de carte + révision ;
- modèle d’armoire + fonction de la carte ;
- type d’écran + dimensions + nombre de broches ;
- référence partielle + photo nette de l’étiquette.
Évitez les requêtes très larges comme « carte KONE » ou « écran KONE » lorsque vous avez déjà des informations plus précises. Elles produisent de nombreuses images similaires, sans garantir la correspondance technique.
Lire les étiquettes et les codes de carte
La référence imprimée ou collée sur une pièce est l’élément le plus utile pour l’identification. Relevez-la caractère par caractère, sans remplacer un chiffre par une lettre ou inversement. Les confusions entre 0 et O, 1 et I, ou 5 et S sont courantes sur les étiquettes usées.
Sur une carte électronique, recherchez notamment :
- numéro de pièce ou numéro de commande ;
- code imprimé sur le circuit ;
- indice de révision, souvent indiqué par
Rev,R, une lettre ou un numéro ; - numéro de série ;
- date ou code de fabrication ;
- tension d’alimentation ;
- désignation des borniers et connecteurs ;
- étiquette de programme ou de firmware, lorsqu’elle est présente.
Les informations peuvent être réparties entre le recto et le verso. Ne vous limitez donc pas à une photo frontale. Une étiquette blanche peut donner le numéro de commande, alors que le circuit imprimé porte une autre référence essentielle pour identifier la version de la carte.
Ne confondez pas un numéro de série avec une référence de remplacement. Le premier identifie parfois un exemplaire précis ; le second permet de retrouver la famille de produit. Lorsqu’il existe plusieurs codes, transmettez-les tous au fournisseur et précisez leur emplacement sur la pièce.
Lire un code sans l’interpréter excessivement
Un code de carte ne révèle pas toujours, à lui seul, toutes les compatibilités. Il peut identifier le circuit de base sans préciser la configuration chargée, les options activées ou le logiciel associé. Il est donc préférable de dire : « cette carte porte tel code et telle révision », plutôt que de conclure qu’elle convient à tous les équipements utilisant un boîtier semblable.
Si la référence est illisible, photographiez-la sous plusieurs angles avec un éclairage latéral. Une image agrandie peut faire apparaître un caractère que l’œil ne distingue plus directement. Évitez les retouches qui modifient les inscriptions.

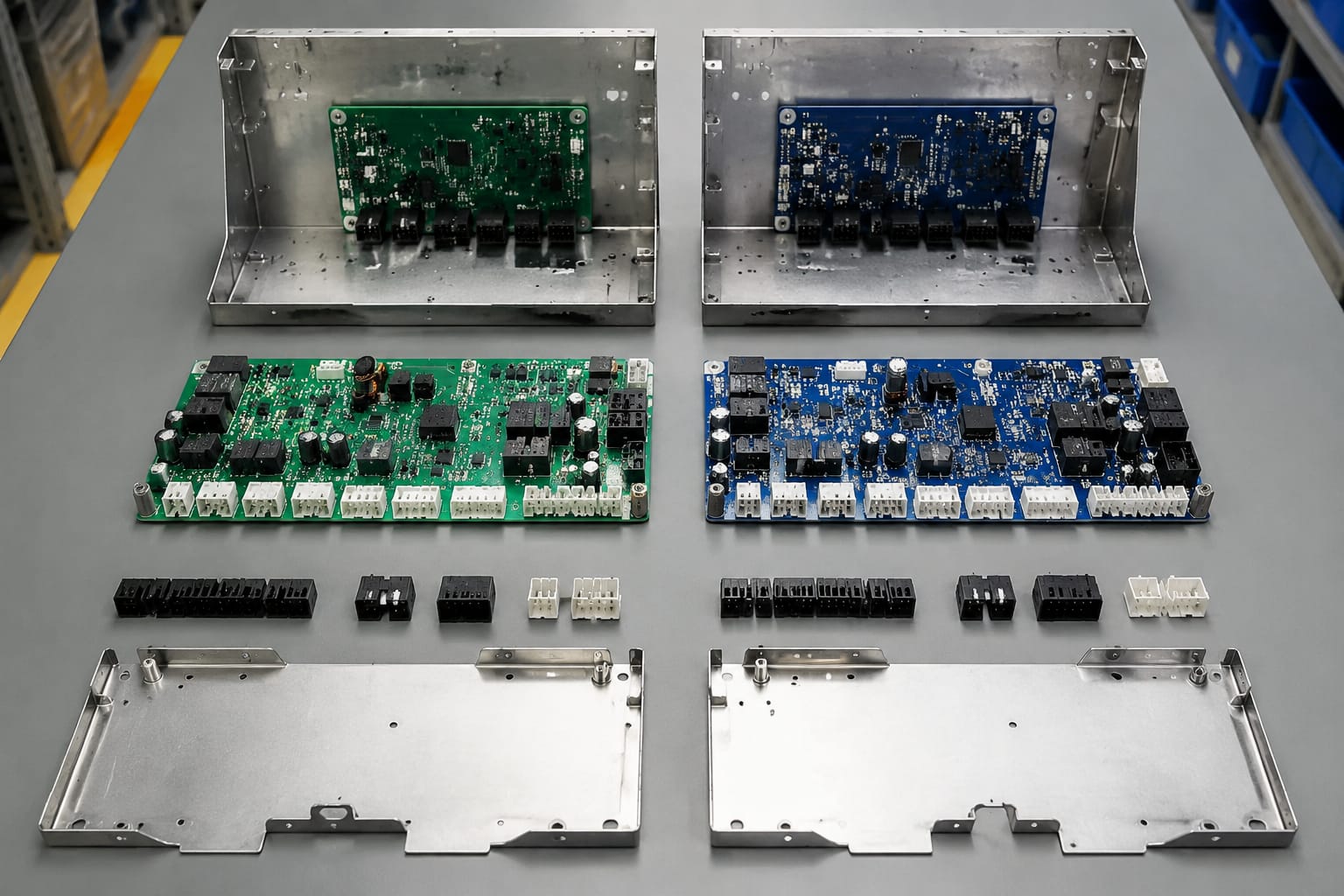

Comparer les numéros de révision et les connecteurs
Après avoir trouvé une référence qui paraît correspondre, vérifiez la révision matérielle et l’interface physique. C’est là que beaucoup de commandes échouent. Un module plus récent peut partager le même nom ou le même format tout en ayant des connecteurs, un brochage ou un comportement logiciel différents.
Le tableau ci-dessous résume les comparaisons utiles.
| Point à comparer | Ce qu’il faut vérifier | Risque si ignoré |
|---|---|---|
| Référence principale | Numéro complet, préfixes et suffixes | Commande d’une autre famille de pièces |
| Révision | Indice Rev, lettre, version ou étiquette programme | Fonctionnement partiel ou incompatibilité |
| Connecteurs | Nombre, forme, détrompeur, nombre de broches et position | Câble impossible à brancher ou mauvais brochage |
| Alimentation | Tension, courant indiqué et type de courant | Endommagement ou non-démarrage |
| Fixation | Entraxes, clips, supports et dimensions | Pièce impossible à installer proprement |
| Interface | Bus, bornes, signaux et rôle de chaque port | Absence de communication avec le système |
| Version logicielle | Référence de firmware ou configuration lorsqu’elle est connue | Fonctions indisponibles après montage |
Une révision différente n’est pas automatiquement un refus. Elle peut être un remplacement officiel, une évolution compatible ou au contraire une version nécessitant un autre câblage. Sans documentation ou confirmation technique, considérez la différence comme un point à examiner, pas comme une équivalence automatique.
Le contrôle des connecteurs doit être précis. Comparez la face de branchement, pas seulement le côté composants. Vérifiez l’orientation de l’encoche, l’emplacement de chaque prise, les repères imprimés autour des ports et la longueur disponible des câbles. Deux cartes de dimensions identiques peuvent avoir un connecteur déplacé de quelques millimètres ou un nombre de voies différent.
Faire correspondre les écrans et les cartes de communication
Les écrans et les cartes de communication demandent une vérification renforcée, car ils dépendent souvent du reste du système. Le fait qu’un afficheur entre dans la même découpe de panneau ne prouve pas qu’il affichera les informations attendues.
Pour un écran cabine ou palier, comparez :
- dimensions visibles et dimensions hors tout ;
- emplacement des fixations ;
- type de connecteur et nombre de fils ;
- tension d’alimentation ;
- position du câble ou de la nappe ;
- couleur, orientation et format d’affichage ;
- références de la carte associée ;
- usage : cabine, palier, direction de déplacement, position ou appel.
Pour une carte de communication, identifiez d’abord le réseau auquel elle se raccorde. La présence d’une prise identique ne garantit pas le même protocole. Il faut aussi savoir si la carte échange avec le contrôleur principal, un module de porte, les afficheurs, le système d’appel ou une interface de supervision.
Lors d’une rénovation, l’acheteur doit distinguer deux situations. Dans la première, il remplace une pièce défaillante par une référence identique ou confirmée compatible. Dans la seconde, il change de génération de système. Ce second cas peut nécessiter des cartes complémentaires, des câbles adaptés, une programmation ou une modification du tableau. Il ne doit pas être traité comme un remplacement unitaire.
Identifier correctement les outils de service
Les outils de service ne doivent pas être choisis à partir de leur boîtier, de leur câble ou de leur connecteur apparent. Ils peuvent être conçus pour une famille d’armoires, une version de logiciel ou une tâche précise : diagnostic, paramétrage, lecture d’erreurs ou accès à un menu de maintenance.
Pour identifier un outil, rassemblez :
- référence exacte de l’outil ;
- type d’armoire ou de contrôleur visé ;
- version de logiciel connue ;
- connecteur utilisé et emplacement de connexion ;
- accessoires fournis ou nécessaires ;
- fonction recherchée sur site.
Un outil qui se branche physiquement peut rester inutilisable s’il ne reconnaît pas le système ou s’il demande une version différente. Ne présumez pas non plus qu’un câble de remplacement suffit : son câblage interne, son connecteur et son usage doivent correspondre à l’outil et au port concerné.
Dans les interventions en gaine ou en cuvette, différenciez l’outil de programmation des accessoires d’inspection et de sécurité. Par exemple, un [boîtier d’inspection de cuvette avec éclairage KONE](/products/pit-inspection-box-well-lighting-switch-kone-elevator-parts-lift-accessories/) répond à une fonction d’accès et d’éclairage, pas à une fonction de diagnostic électronique.

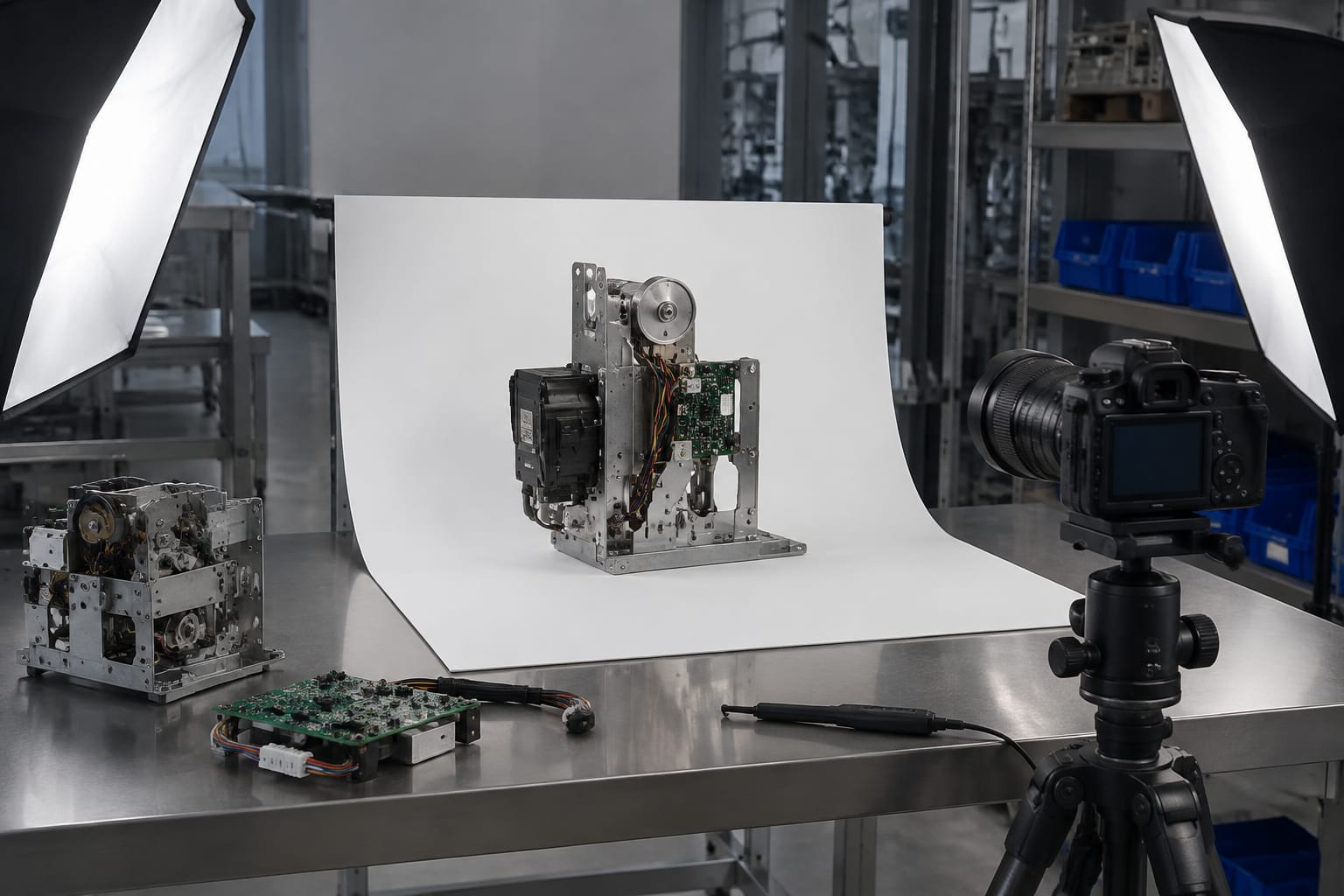

Demander des photos utiles au fournisseur
Des photos précises réduisent les échanges imprécis et permettent au fournisseur de comparer l’objet réel avec la référence demandée. Envoyez des images nettes, sans filtre, prises avant d’emballer la pièce déposée.
La demande de photos devrait couvrir au minimum :
- face avant complète ;
- face arrière complète ;
- gros plan de chaque étiquette ;
- gros plan de tous les connecteurs ;
- vue des fixations et des bords ;
- vue de la carte installée dans son emplacement, si cela est possible sans risque ;
- image d’une règle à côté de la pièce quand les dimensions comptent.
Ajoutez une courte légende sous chaque photo : « étiquette recto », « connecteur inférieur », « carte déposée de l’armoire », par exemple. Cela évite de confondre des faces différentes ou des pièces associées.
Si l’équipement est encore sous tension, ne demandez ni ne prenez de photo impliquant une manipulation dangereuse. Les contrôles doivent être réalisés par une personne habilitée et selon les procédures de sécurité applicables au site.
Les fournisseurs de pièces multi-marques peuvent examiner ces éléments pour orienter une demande. Kelevator fournit notamment des pièces de rechange d’ascenseur pour acheteurs B2B, distributeurs, entreprises de maintenance et équipes d’approvisionnement. Cela ne dispense pas de communiquer les références et les éléments de compatibilité propres à l’installation.
Erreurs fréquentes à éviter lors du matching
La première erreur est de commander « la même pièce » d’après une image en ligne. L’apparence, la couleur de la carte et la disposition générale des composants ne constituent pas une preuve de compatibilité.
Les autres erreurs fréquentes sont les suivantes :
- ignorer le suffixe de référence ou l’indice de révision ;
- se fier uniquement au modèle d’ascenseur ;
- confondre une carte d’affichage avec une carte de communication ;
- vérifier le connecteur sans compter les voies ni contrôler le détrompeur ;
- oublier la tension d’alimentation ;
- commander un écran selon la taille de la fenêtre visible seulement ;
- remplacer une carte sans vérifier l’étiquette du logiciel ou la configuration ;
- demander une équivalence sans envoyer de photos de la face connecteurs ;
- mélanger les références de plusieurs ascenseurs lors d’un approvisionnement groupé ;
- installer une pièce électronique sans appliquer les procédures de mise hors tension et de sécurité.
Une autre erreur est de déduire qu’une pièce est défectueuse parce qu’elle semble être la source visible du problème. Un écran éteint peut résulter d’une alimentation absente, d’un câble interrompu, d’une carte de communication défaillante ou d’un paramétrage. Avant de commander, vérifiez la cause du défaut suivant les procédures techniques de l’équipement.
FAQ
Peut-on remplacer une pièce KONE par une pièce qui a la même forme ?
Non. La forme et les fixations ne vérifient ni le brochage, ni la tension, ni la communication, ni la configuration. Il faut au minimum comparer la référence, la révision, les connecteurs et la fonction.
Que faire si aucune référence n’est lisible ?
Rassemblez des photos nettes des deux faces, des connecteurs, des dimensions et de l’emplacement de montage. Relevez aussi le modèle d’armoire, les textes visibles sur les cartes voisines et le rôle de la pièce dans l’installation. Ces informations permettent une identification plus fiable qu’une photo générale seule.
Une carte de révision différente peut-elle être compatible ?
C’est possible, mais ce n’est pas garanti. Elle peut être une évolution compatible ou nécessiter un câblage, un logiciel ou des éléments supplémentaires. Demandez une confirmation fondée sur la référence complète et sur le système concerné.
Quelles informations joindre à une demande de remplacement ?
Indiquez la référence complète, la révision, le modèle de contrôleur lorsqu’il est connu, la fonction de la pièce, les photos des deux faces et des connecteurs, ainsi que la quantité recherchée. Pour les écrans et cartes réseau, ajoutez les dimensions, la tension et les informations de communication visibles.
La méthode la plus fiable consiste à créer une fiche par pièce avec photos, référence, révision, connecteurs et fonction. Avant toute commande, comparez cette fiche avec la pièce proposée et faites confirmer les points qui ne peuvent pas être établis visuellement.
