Les pièces KONE doivent être choisies à partir de l’identification complète de l’ascenseur et de la référence exacte du composant, pas uniquement à partir de son apparence ou de son nom. Pour éviter une immobilisation prolongée, relevez le modèle, le code de la carte, sa révision, les connecteurs, l’alimentation et les données de communication avant toute commande.
Cette méthode est particulièrement utile aux entreprises de maintenance, importateurs et équipes d’approvisionnement en RDC, où une mauvaise référence peut entraîner des retours difficiles, des coûts de transport supplémentaires et un appareil indisponible plus longtemps que prévu. Une photo nette complète l’identification, mais ne remplace pas les données inscrites sur l’étiquette ou le circuit.
Commencer par le modèle d’ascenseur KONE
Le modèle ou la configuration de l’installation est le premier filtre pour rechercher des pièces KONE compatibles. Il permet de situer le composant dans son environnement technique : armoire de commande, machine, porte palière, cabine, gaine ou système de communication.
Recherchez les informations disponibles dans les documents de maintenance, sur les plaques signalétiques et dans l’armoire de commande. Selon l’équipement, les données utiles peuvent comprendre :
- le type ou modèle de contrôleur ;
- le numéro d’installation, de commande ou d’équipement ;
- l’année approximative de mise en service ou de modernisation ;
- le type d’ascenseur : passagers, monte-charge, panoramique, hospitalier ou autre ;
- le nombre d’arrêts et la vitesse nominale ;
- le type de porte et son opérateur ;
- les modules installés dans l’armoire ;
- les modifications réalisées précédemment.
Le nom du modèle ne suffit pas toujours. Un même type d’ascenseur peut avoir reçu des cartes ou modules différents suivant sa version, la date de fabrication, le pays d’origine, les options de portes ou une modernisation ultérieure. Considérez donc le modèle comme un point de départ, puis validez la pièce par son numéro de référence.
Lorsqu’une plaque est illisible, ne déduisez pas la référence à partir d’une photographie partielle. Prenez des vues de l’armoire entière, de la zone où se trouve le module et de tout marquage présent sur la pièce. Cela aide à distinguer un composant d’origine d’un ajout intervenu pendant une réparation.
Trouver et noter le numéro de pièce
Le numéro de pièce est l’élément le plus important de toute demande de pièces détachées KONE. Il figure généralement sur une étiquette, un code-barres, une plaque, une sérigraphie ou un autocollant apposé sur le module. Une carte électronique peut aussi porter plusieurs codes ; ils n’ont pas tous la même fonction.
Relevez chaque marquage, sans supprimer les préfixes, tirets, espaces significatifs ou suffixes de révision. Pour une carte, il est utile de distinguer :
| Information à relever | Pourquoi elle compte |
|---|---|
| Référence fabricant complète | Identifie la pièce recherchée ou sa famille |
| Code de carte imprimé | Permet de vérifier le circuit physique |
| Version, révision ou indice | Distingue les variantes d’une même référence |
| Numéro de série ou lot | Peut aider à retracer une production ou une configuration |
| Désignation fonctionnelle | Confirme le rôle : alimentation, frein, communication, E/S |
| Tension, courant et fréquence | Évite une incompatibilité électrique |
| Date ou code de fabrication | Utile pour comparer les générations de composants |
Une étiquette peut inclure un numéro de produit, un numéro de fabrication et un numéro de série. N’assumez pas qu’ils soient interchangeables. Dans le doute, transmettez tous les codes au fournisseur avec des photos lisibles de chaque face de la pièce.
Le relevé doit aussi préciser si la référence provient de la pièce déposée, d’un schéma électrique ou d’une liste ancienne. Une référence de documentation peut avoir été remplacée au cours de la vie de l’installation. Elle reste utile, mais doit être rapprochée du matériel effectivement en place.
Photographier les éléments qui font la différence
Prenez les photos avant de démonter le composant, si les règles de sécurité et l’accès le permettent. Photographiez :
- l’étiquette de face et de près ;
- le circuit ou la face arrière ;
- les connecteurs, sans masquer leur détrompage ;
- les borniers et leurs repères ;
- la position de la carte dans l’armoire ;
- les câbles raccordés et leurs étiquettes ;
- les éventuels défauts visibles, traces thermiques ou dommages.
Évitez les photos floues, prises de trop loin ou éclairées par un reflet. Une photo nette de l’étiquette réduit les erreurs de lecture entre caractères proches, par exemple 0 et O, ou 1 et I.

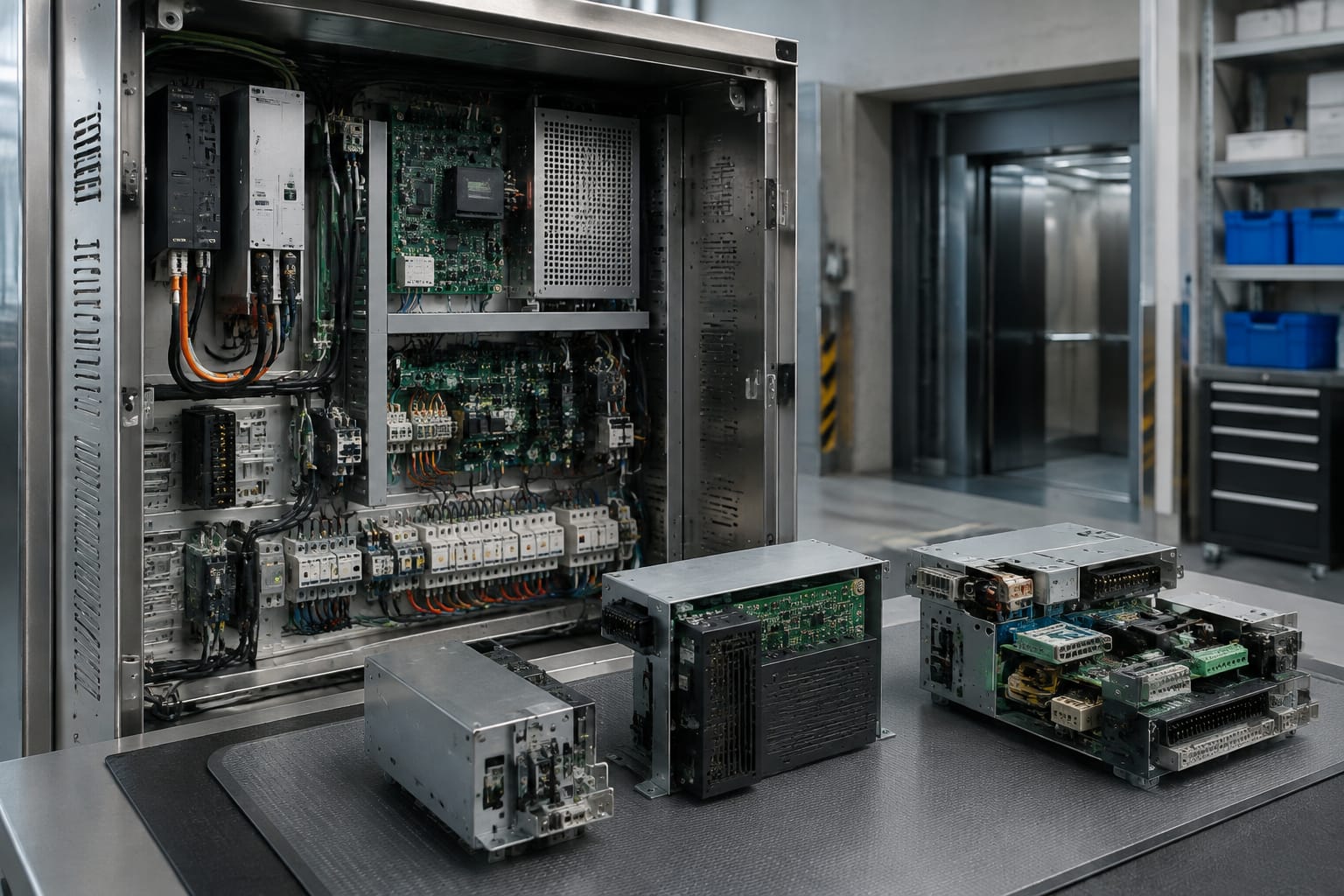

Catégories courantes de pièces détachées KONE
Les pièces KONE couvrent des fonctions mécaniques, électriques et électroniques. Leur niveau de criticité n’est pas le même : un bouton de cabine peut se comparer visuellement avec prudence, tandis qu’une carte de sécurité, un module de frein ou une alimentation exigent une vérification technique complète.
Les catégories fréquemment recherchées comprennent :
- cartes de commande et cartes d’entrée/sortie ;
- cartes de communication de gaine ou de réseau ;
- alimentations, blocs d’énergie et modules de distribution ;
- modules de commande de frein ;
- contacteurs, relais, disjoncteurs, fusibles et transformateurs ;
- encodeurs, capteurs, fins de course et dispositifs de positionnement ;
- composants de porte : cartes, moteurs, courroies, galets, serrures et contacts ;
- boutons, indicateurs, afficheurs, boîtiers d’inspection et éléments de cabine ;
- câbles, connecteurs, faisceaux et borniers ;
- pièces de machine de traction et d’opérateur de porte.
Pour les composants liés au frein, vérifiez à la fois la référence et les caractéristiques électriques. Un [module de commande de frein et boîtier d’alimentation pour ascenseur KONE](/products/brake-control-module-power-supply-box-kone-elevator-parts-lift-accessories/) doit être comparé selon sa fonction exacte, ses raccordements et ses indications de tension, et non seulement selon son format.
Les composants de communication nécessitent le même niveau de rigueur. Une [carte de communication de gaine FCB pour ascenseur KONE](/products/shaft-fcb-communication-board-kone-elevator-parts/) peut sembler proche d’une autre carte, mais sa version, son adressage, ses prises et son protocole doivent correspondre à l’installation.

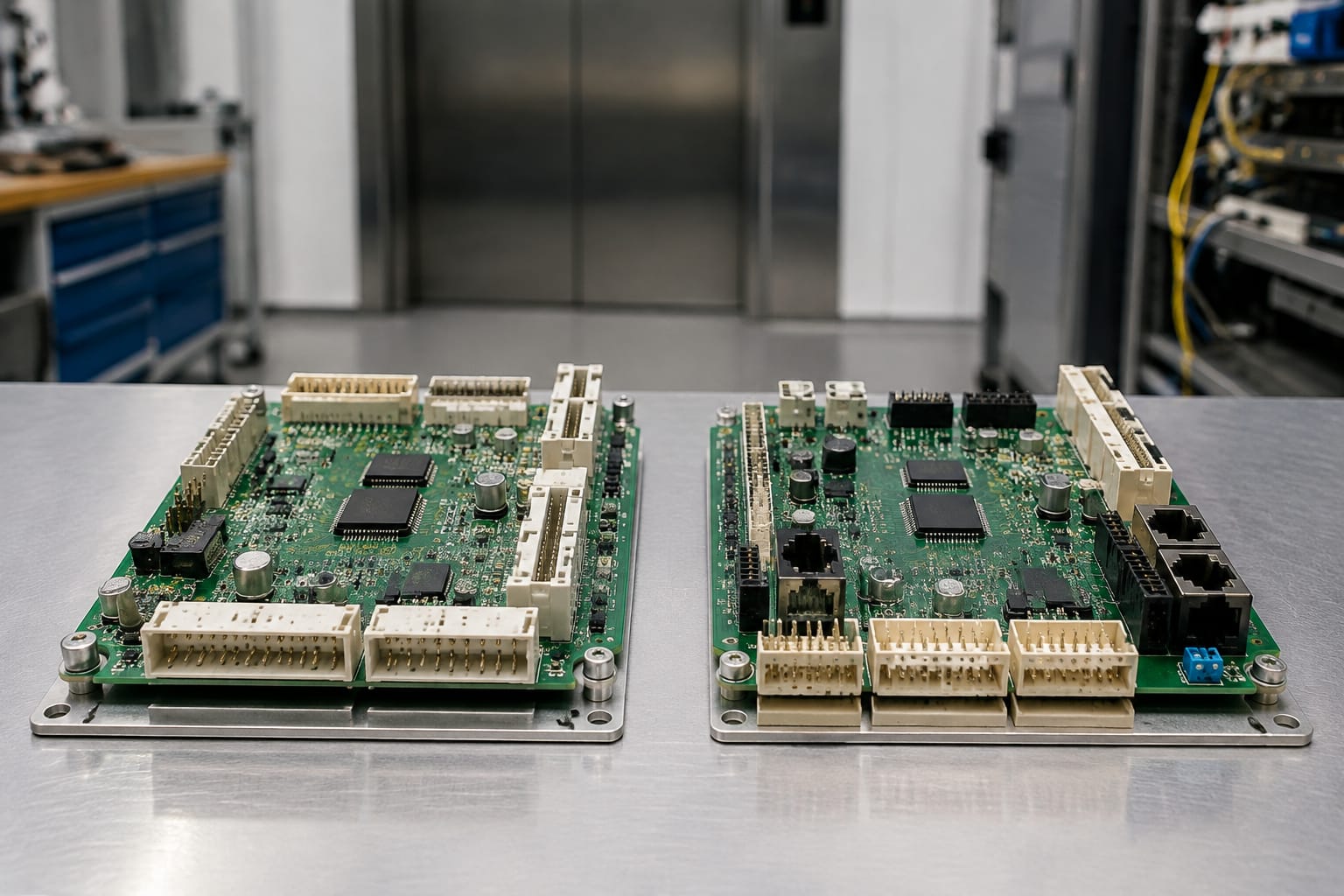

Comparer les révisions de carte et les connecteurs
Deux cartes portant une désignation proche ne sont pas nécessairement substituables. Les révisions peuvent modifier le brochage, la logique interne, la compatibilité avec les périphériques ou les exigences de logiciel. Une pièce présentant le même format physique reste donc à vérifier avant son montage.
Comparez systématiquement les points suivants :
- référence principale et suffixe de révision ;
- disposition et nombre de connecteurs ;
- repères imprimés près des prises ;
- type de connecteur et système de détrompage ;
- nombre de broches ;
- présence de cavaliers, micro-interrupteurs ou sélecteurs ;
- emplacement des borniers ;
- révision du circuit imprimé ;
- compatibilité déclarée avec le contrôleur concerné.
Ne forcez jamais un connecteur qui ne s’enclenche pas naturellement. Le détrompage est une protection contre un mauvais montage ; le contour extérieur d’une prise peut être semblable alors que l’ordre des broches ou la fonction des signaux diffère.
Une vérification visuelle doit être accompagnée d’une comparaison documentaire lorsque celle-ci existe. Schémas, liste de pièces, nomenclature de l’armoire et photos de l’équipement d’origine permettent de valider l’association entre la carte et sa fonction réelle.
Pièce d’origine, pièce révisée ou remplacement équivalent
Une pièce peut être proposée comme neuve, d’occasion, reconditionnée, réparée ou équivalente. Ces termes décrivent un état commercial, pas une compatibilité automatique.
- Neuve : confirmez la référence, la révision et la provenance.
- D’occasion : demandez l’état, la provenance si disponible et les contrôles réalisés.
- Réparée ou reconditionnée : vérifiez les travaux effectués, les essais documentés et les éventuelles limites d’utilisation.
- Équivalent ou remplacement : exigez une justification technique claire, notamment pour les fonctions de sécurité, de commande ou de communication.
Sur les systèmes critiques, l’avis d’un technicien compétent et les procédures du fabricant de l’installation priment sur une ressemblance visuelle ou une désignation commerciale.
Vérifier la tension et la compatibilité de communication
La tension affichée sur une pièce est un critère de sécurité et de fonctionnement. Avant de choisir un composant, comparez la tension nominale, le type d’alimentation et, lorsque c’est indiqué, la fréquence, le courant, la polarité et les bornes de raccordement.
Contrôlez notamment :
- courant alternatif ou courant continu ;
- valeur nominale en V ;
- fréquence en Hz pour une alimentation AC ;
- polarité sur les circuits DC ;
- tension de bobine pour relais et contacteurs ;
- puissance ou courant admissible ;
- mise à la terre et exigences de protection ;
- alimentation délivrée ou reçue par le module.
Une alimentation 24 V DC n’est pas automatiquement interchangeable avec un module affichant une autre valeur, même si les connecteurs sont identiques. De même, les différences entre réseaux électriques locaux, groupes électrogènes, onduleurs ou systèmes de stabilisation peuvent influencer la sélection de l’équipement périphérique. Vérifiez toujours ce que demande l’armoire concernée, plutôt que de supposer les conditions d’alimentation.
Les cartes de réseau, de gaine ou de porte exigent aussi une validation de communication. Vérifiez le bus utilisé, les connecteurs, l’adressage, les terminaisons éventuelles et le logiciel ou firmware requis. Un [boîtier d’alimentation réseau pour ascenseur KONE](/products/network-power-box-kone-elevator-parts-lift-accessories/) doit correspondre au réseau et au système auquel il sera raccordé.
N’installez pas une carte de commande ou de sécurité uniquement pour « essayer ». Une mise sous tension incorrecte peut aggraver le défaut initial, endommager le module ou créer une situation dangereuse. Toute intervention doit être effectuée par du personnel qualifié, avec consignation et procédures adaptées.
Vérifier l’état et les informations d’essai
L’état réel d’une pièce est aussi important que sa référence. Une carte sans boîtier, un module présentant des traces de corrosion ou une alimentation ayant subi une surtension peuvent ne pas convenir, même si l’étiquette correspond.
Avant l’achat, demandez ou vérifiez :
- des photos récentes de la pièce proposée ;
- l’état déclaré : neuve, déposée, d’occasion, réparée ou reconditionnée ;
- l’intégrité du boîtier, des connecteurs et des fixations ;
- l’absence de brûlure, humidité, oxydation, fissure ou piste endommagée ;
- les informations d’essai réellement disponibles ;
- les accessoires inclus : connecteurs, capots, câbles, borniers ou vis ;
- les conditions commerciales applicables au retour ou à la réclamation.
Le terme « testé » doit être précisé. Un contrôle d’alimentation, un test fonctionnel sur banc et un essai dans une armoire compatible ne couvrent pas le même périmètre. Demandez ce qui a été contrôlé et, surtout, ce qui ne l’a pas été. Ne transformez pas une déclaration générale en garantie de compatibilité sur votre installation.
Pour les pièces retirées d’un appareil, vérifiez si les paramètres, cavaliers ou réglages ont été conservés. Une carte fonctionnelle peut demander une configuration avant sa remise en service. Les données sensibles ou paramètres propres au site ne doivent pas être présumés inclus.
Emballer les composants KONE sensibles en sécurité
Un emballage adapté protège les composants électroniques pendant le stockage, le transport local et l’expédition internationale. Il est indispensable pour les cartes, modules d’alimentation, unités de communication, afficheurs et capteurs électroniques.
Les bonnes pratiques comprennent :
- placer les cartes électroniques dans un sachet antistatique adapté ;
- protéger les connecteurs avec un matériau qui ne laisse pas de résidus ;
- immobiliser la pièce dans un calage résistant ;
- utiliser une boîte rigide proportionnée à la taille du composant ;
- séparer les pièces lourdes des cartes fragiles ;
- éviter que des vis, borniers ou accessoires libres frappent le circuit ;
- identifier le colis avec la référence et, si nécessaire, le sens de manutention ;
- conserver les photos et la liste du contenu avant l’expédition.
Le papier, les mousses et les sacs ordinaires ne remplacent pas nécessairement une protection antistatique. Ne posez pas une carte électronique directement dans un carton et ne l’enveloppez pas dans un matériau pouvant favoriser les décharges électrostatiques.
Pour une expédition vers la RDC, prévoyez une documentation cohérente entre la demande, la facture, la liste de colisage et l’étiquetage des pièces. Les références doivent être lisibles et identiques sur les documents. Cette cohérence facilite le contrôle à réception et réduit les confusions lorsqu’un même envoi contient plusieurs cartes similaires.
Liste de contrôle pour une demande d’approvisionnement KONE
Une demande complète permet au fournisseur de comparer la pièce demandée avec son offre et permet à l’acheteur de prendre une décision documentée. Elle réduit les échanges imprécis tels que « carte KONE » ou « pièce pour ascenseur KONE », qui ne suffisent pas pour confirmer une compatibilité.
Incluez les informations suivantes :
- modèle ou type de l’ascenseur et du contrôleur ;
- fonction exacte de la pièce recherchée ;
- référence complète inscrite sur la pièce ;
- code de carte, version et révision ;
- numéro de série, s’il est disponible ;
- photos nettes de l’étiquette, des deux faces et des connecteurs ;
- nombre de pièces requis ;
- tension, fréquence, courant et polarité lisibles sur l’équipement ;
- description du défaut ou motif du remplacement ;
- état recherché : neuf, réparé, reconditionné ou autre ;
- accessoires indispensables, notamment prises, câbles ou borniers ;
- informations d’essai ou d’état souhaitées ;
- destination, mode d’expédition envisagé et documents requis pour l’importation.
Avant de valider une commande, rapprochez la réponse reçue de votre relevé initial. Vérifiez que la référence proposée correspond bien à celle demandée, ou que toute substitution est expliquée et validée techniquement. Conservez cet échange avec votre dossier d’intervention : il sera utile lors du montage, des essais et de futurs besoins de pièces.
Questions fréquentes
Peut-on commander une pièce KONE à partir d’une photo ?
Une photo peut aider à identifier un composant, surtout si l’étiquette et les connecteurs sont visibles. Elle ne suffit toutefois pas à confirmer la compatibilité. Ajoutez la référence complète, la révision, les caractéristiques électriques et le modèle de l’armoire.
Une carte avec la même référence mais une autre révision convient-elle ?
Pas systématiquement. Une autre révision peut être compatible, mais il faut comparer les connecteurs, le brochage, la fonction, les paramètres et les exigences de logiciel. Demandez une confirmation technique fondée sur ces éléments.
Faut-il remplacer les connecteurs avec une carte électronique ?
Seulement s’ils sont exigés par la référence proposée, endommagés, incompatibles ou inclus dans l’ensemble de remplacement. Un connecteur mal serti, oxydé ou modifié peut provoquer un défaut même avec une carte correcte.
Quelles données sont prioritaires en cas d’urgence ?
Donnez d’abord la référence complète, les photos de l’étiquette et des connecteurs, le modèle du contrôleur, la tension et la fonction de la pièce. Ajoutez ensuite la quantité, l’état souhaité et les exigences d’expédition.
