Le remplacement d’un bouton Schindler ne doit jamais se faire sur la seule base de son aspect. Pour obtenir une pièce compatible, il faut relever au minimum sa position sur le panneau, la famille d’installation, les dimensions utiles, le type de commande, l’éclairage, le symbole, la référence de carte et le connecteur. Deux boutons visuellement proches peuvent utiliser des fixations, une logique de signalisation ou un raccordement différents.
Pour les entreprises de maintenance, les importateurs et les équipes d’approvisionnement en RDC, la méthode la plus fiable consiste à identifier d’abord l’ensemble dans lequel le bouton fonctionne, puis à comparer la pièce candidate avec l’original démonté. Cette précaution limite les erreurs de commande, les retouches de panneau et les indisponibilités prolongées de l’ascenseur.
Fonctions des boutons Schindler COP et LOP
Dans une installation Schindler, les boutons sont généralement répartis entre le COP et le LOP. Ces deux emplacements n’ont ni le même usage ni nécessairement les mêmes interfaces électroniques.
COP signifie Car Operating Panel. Il s’agit du panneau de commande en cabine. Il peut regrouper :
- les appels d’étages ;
- l’ouverture et la fermeture des portes ;
- l’alarme ;
- les commandes d’accessibilité ou de service ;
- les indicateurs lumineux et parfois un afficheur.
LOP signifie Landing Operating Panel. C’est le panneau installé au palier. Il comporte habituellement les boutons d’appel montée et descente, ou un bouton unique lorsque la configuration de circulation le prévoit.
Avant de sélectionner un bouton Schindler, notez précisément sa fonction. Un bouton d’appel de palier peut ressembler à un bouton d’étage en cabine, mais son symbole, son comportement lumineux, son câblage et sa carte support peuvent différer. Un bouton de porte installé sur un COP ne doit pas être remplacé par un bouton d’appel de palier simplement parce que le diamètre semble identique.
La position exacte est également importante : panneau principal de cabine, panneau auxiliaire, palier principal, palier intermédiaire, côté gauche ou droit d’une platine double. Une photo nette de l’ensemble du panneau, complétée par un gros plan du bouton, facilite l’identification.
Identifier les applications 3300 et 3600
Les désignations 3300 et 3600 servent souvent à orienter la recherche vers une famille de composants compatible. Elles ne remplacent toutefois pas la vérification de la référence présente sur le bouton, la carte électronique ou le câblage.
Commencez par relever les informations accessibles sans interprétation :
- La désignation de l’installation ou du contrôleur visible dans la documentation technique ou sur les éléments d’identification autorisés.
- La référence imprimée, gravée ou étiquetée au dos du bouton.
- Le code de la carte sur laquelle le bouton est installé.
- Le type de panneau : COP, LOP, module d’appel, afficheur avec bouton tactile ou platine indépendante.
- Le nombre de boutons présents sur la même carte et leur disposition.
Pour certaines configurations, le bouton fait partie d’un module ou d’une carte complète. Dans ce cas, remplacer uniquement la surface de commande peut être impossible ou peu pertinent. Il faut alors identifier la carte associée, ses connecteurs et son implantation.
Lorsque l’application correspond à une commande tactile de cabine, examinez les caractéristiques de la [carte de boutons tactiles ID pour ascenseurs 3300 et 3600](/products/id-touch-button-board-3300-3600-elevator-parts/). Pour un appel au palier, une [carte de bouton d’appel de palier 3600/3300](/products/3600-3300-elevator-hall-call-button-board-id-lift-parts/) peut être plus proche de l’ensemble à remplacer. Ces composants doivent toujours être comparés aux codes, dimensions et raccordements de l’équipement en place.
Pourquoi la famille d’ascenseur ne suffit pas
Une même famille peut avoir connu différentes révisions de cartes, de panneaux, de versions d’affichage ou de boutons selon l’époque de modernisation et la configuration du bâtiment. Le nom « 3300 » ou « 3600 » réduit le champ de recherche, mais ne prouve pas l’interchangeabilité.
Évitez notamment de conclure à la compatibilité lorsque :
- seule la façade du bouton ressemble à l’original ;
- la référence de carte est absente ou illisible ;
- le nombre de broches ne correspond pas ;
- le bouton provient d’un COP alors que la pièce recherchée est destinée à un LOP ;
- une modernisation antérieure a modifié le panneau ou son électronique.

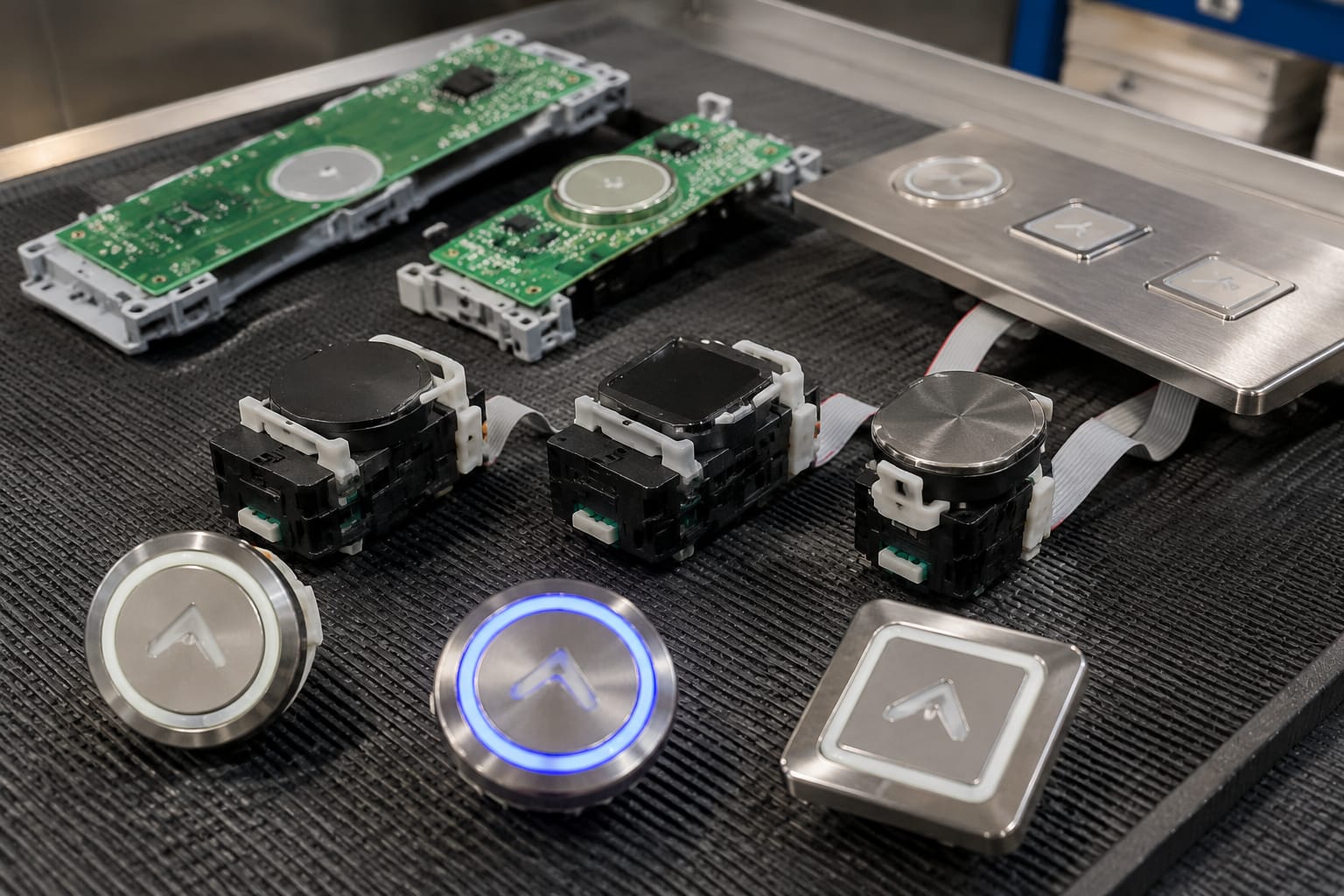

Comparer les boutons poussoirs et tactiles
Les boutons poussoirs et les commandes tactiles répondent au même besoin apparent, mais leur construction et leur diagnostic ne sont pas les mêmes. Le choix doit suivre la technologie du panneau existant.
| Critère | Bouton poussoir mécanique | Bouton tactile |
|---|---|---|
| Commande | Pression avec course perceptible | Détection par surface tactile ou module intégré |
| Retour utilisateur | Clic, course et/ou éclairage | Signal lumineux, sonore ou visuel selon le système |
| Pièces à examiner | Tête, corps, fixation, contacts, bornes | Surface, carte, nappes, connecteurs, zones de détection |
| Défauts fréquents | Usure mécanique, contact défaillant, blocage | Défaut de carte, nappe endommagée, alimentation ou signal |
| Remplacement | Peut être individuel selon le montage | Souvent lié au module ou à la carte support |
Un bouton poussoir doit être remplacé par un modèle de même principe de montage et de même interface électrique. La présence d’un clic ne garantit pas le bon fonctionnement : le voyant, le contact d’appel et le retour à la centrale doivent aussi être contrôlés.
Pour une commande tactile, ne forcez pas le démontage de la surface active. Une façade fissurée, un manque d’éclairage ou une zone qui ne répond plus peut provenir du capteur, de la nappe ou de la carte. L’analyse doit couvrir l’ensemble du module.

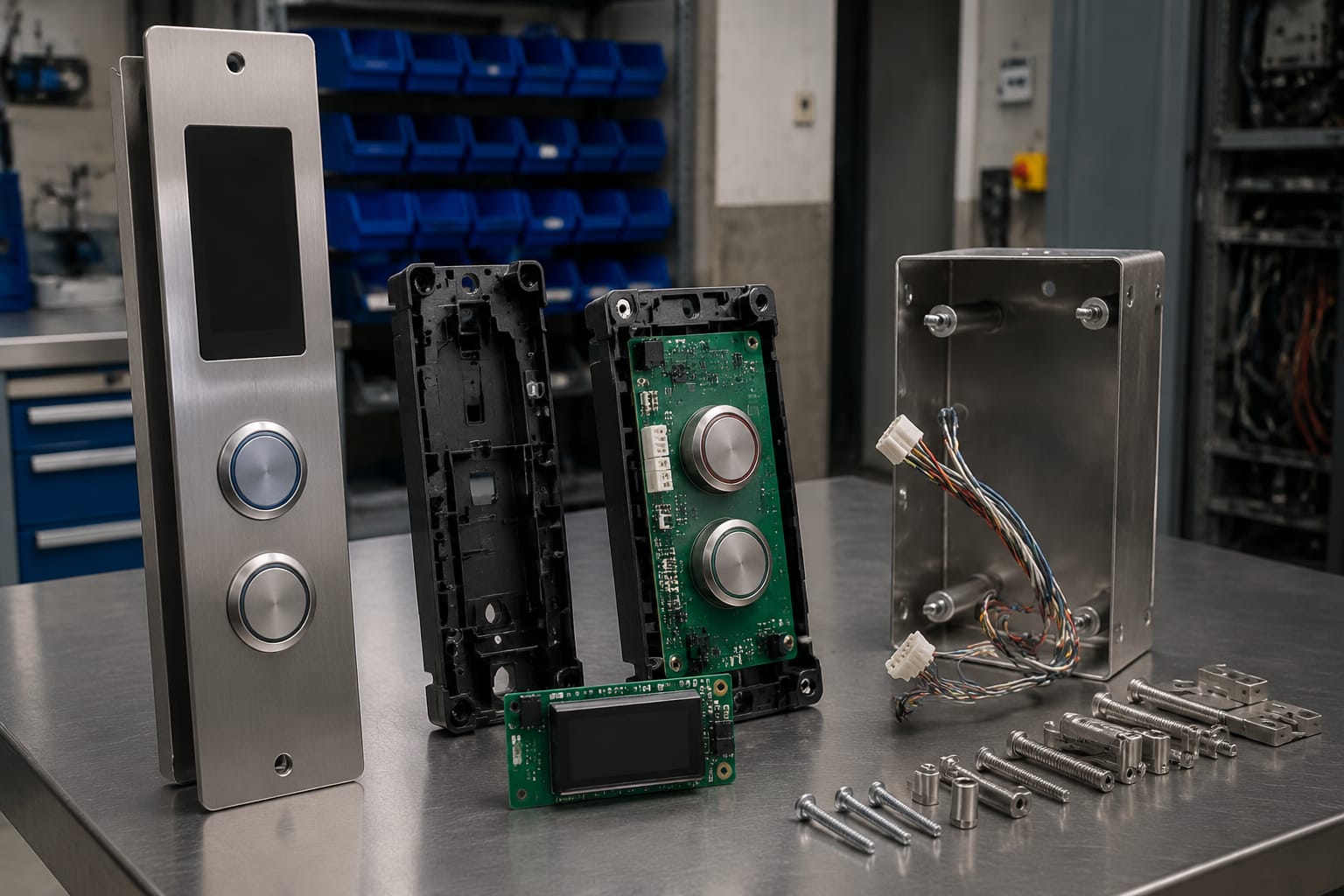

Dans les installations où l’appel de palier est intégré à un dispositif tactile avec affichage, vérifiez la [carte d’affichage et d’appel tactile de palier 3300](/products/3300-touch-hall-call-button-display-board-elevator-parts/) plutôt que de rechercher un bouton isolé sans confirmer son support.
Faire correspondre dimensions et montage
La compatibilité mécanique est aussi importante que la compatibilité électrique. Un bouton trop grand peut endommager la platine ; un modèle trop petit laisse un jeu visible, fragilise la fixation et peut nuire à l’étanchéité ou à l’aspect du panneau.
Mesurez la pièce déposée et l’ouverture du panneau avec un pied à coulisse lorsque cela est possible. Relevez les dimensions en millimètres, sans les arrondir de manière excessive.
Les points à comparer sont les suivants :
- diamètre ou largeur et hauteur de la face visible ;
- diamètre, largeur et hauteur du corps traversant le panneau ;
- profondeur totale derrière la façade ;
- diamètre et forme de la découpe ;
- position des ergots, clips, écrous ou vis ;
- entraxe de fixation pour une carte ou une platine ;
- dégagement disponible derrière le panneau ;
- épaisseur du panneau compatible.
Prenez les mesures sur l’original et non sur l’ouverture seule. Certains boutons possèdent un cadre ou une collerette qui masque une découpe plus petite. À l’inverse, un module tactile peut exiger une carte aux dimensions précises, même si la fenêtre visible est de taille réduite.
Erreurs de montage à éviter
Le premier risque est de modifier le panneau pour faire entrer une pièce non confirmée. Percer, limer ou élargir une ouverture sans validation compromet souvent le remplacement futur et peut dégrader le rendu du COP ou du LOP.
Évitez aussi de serrer excessivement les écrous ou les vis. Un serrage trop fort peut fissurer une façade, déformer une carte ou bloquer le mouvement d’un poussoir. Suivez les méthodes du fabricant et les procédures de sécurité de l’entreprise de maintenance.
Vérifier l’éclairage et les symboles
L’éclairage fait partie de la fonction du bouton. Un appel peut nécessiter une indication d’enregistrement, une confirmation d’appui ou une signalisation de direction. Le remplacement doit reproduire la logique attendue par les usagers et par le système.
Contrôlez les éléments suivants avant la commande :
- couleur de l’éclairage au repos et après activation ;
- éclairage permanent, clignotant ou commandé par la centrale ;
- tension ou interface prévue pour l’illumination ;
- diffusion lumineuse : anneau, contour, symbole ou surface entière ;
- présence d’un marquage en relief ou d’un repère tactile ;
- symbole exact : étage, flèche montée, flèche descente, porte ouverte, porte fermée ou alarme ;
- orientation du symbole et langue ou numérotation affichée.
Ne supposez pas qu’une même couleur signifie la même fonction dans tous les panneaux. La couleur peut varier selon la génération, le type de bouton, la carte de commande et la configuration du site. L’objectif est de reproduire le comportement de l’équipement en service, pas seulement de choisir une teinte similaire.
Pour les boutons d’étage, confirmez également le marquage : chiffre, lettre, sous-sol, niveau technique ou autre désignation locale du bâtiment. Un bouton physiquement compatible mais portant le mauvais libellé crée une erreur d’exploitation.
Vérifier les codes de carte et les connecteurs
La référence de la carte et le connecteur sont les contrôles qui évitent le plus souvent une erreur de compatibilité. Avant de débrancher un élément, mettez l’installation en sécurité selon les procédures applicables et documentez le câblage.
Photographiez les deux faces de la carte et notez tous les codes lisibles. Relevez ensuite :
- référence complète de la carte ;
- numéro de révision, version ou date lorsqu’ils sont indiqués ;
- référence du module de bouton ;
- nombre de connecteurs ;
- nombre de broches par connecteur ;
- forme, détrompeur et orientation du connecteur ;
- couleur et repérage des fils ou nappes ;
- nombre de positions de boutons prévues sur la carte.
Deux cartes dotées d’un connecteur de forme proche peuvent utiliser un brochage différent. Ne branchez jamais une pièce en vous fondant uniquement sur le nombre de broches. Le détrompeur, la position des broches, la référence et la compatibilité avec la centrale doivent concorder.
Une photo du connecteur avec une règle ou un repère de taille est utile pour les acheteurs à distance. Photographiez aussi la face avant du panneau et le verso du composant. Ces images permettent de vérifier à la fois l’intégration mécanique et l’interface électronique.
Tester le panneau après remplacement
Un bouton monté et illuminé n’est pas automatiquement validé. Le test doit confirmer la fonction de commande, la signalisation et l’absence d’effet indésirable sur les autres boutons du panneau.
Après remontage, réalisez les contrôles prévus par les procédures de maintenance de l’installation. En pratique, vérifiez au minimum :
- La fixation correcte du bouton, de la carte et des connecteurs.
- L’absence de câble pincé, de nappe mal orientée ou de vis au contact d’une piste électronique.
- La lisibilité du symbole et l’alignement avec les autres commandes.
- La réponse du bouton à l’appui ou au toucher.
- L’enregistrement de l’appel et son indication lumineuse.
- Le retour à l’état normal après prise en compte de la demande.
- Le fonctionnement des commandes voisines et de l’afficheur associé, le cas échéant.
- Les appels depuis les autres paliers ou depuis la cabine concernés par la même carte.
Pour un LOP, testez les directions disponibles et observez la cohérence de l’indication. Pour un COP, testez les étages concernés et les fonctions de porte associées au panneau. Les essais doivent être réalisés par du personnel compétent, avec les mesures de sécurité requises pour les équipements d’ascenseur.
Si le nouveau bouton ne réagit pas, évitez de conclure immédiatement à un défaut de pièce. Revérifiez d’abord la référence, le connecteur, l’orientation de la nappe, l’état de la carte support et les paramètres pertinents de l’installation. Un problème d’alimentation ou de communication peut produire le même symptôme qu’un bouton défectueux.
Liste de contrôle pour l’approvisionnement des boutons
Une demande d’achat complète réduit les échanges imprécis et permet de comparer les options disponibles de façon méthodique. Préparez ce dossier avant de rechercher des boutons Schindler ou une carte d’appel correspondante.
- Fonction : bouton COP ou LOP, appel d’étage, montée, descente, porte, alarme ou autre.
- Famille et configuration : 3300, 3600 ou autre désignation confirmée de l’installation.
- Référence de l’ancien bouton, du module et de la carte.
- Photos nettes de la face avant, de l’arrière, de la carte et des connecteurs.
- Dimensions complètes en millimètres, y compris la profondeur et les points de fixation.
- Type de commande : poussoir mécanique ou surface tactile.
- Symbole, marquage d’étage, langue et repère tactile.
- Caractéristiques d’éclairage visibles et comportement observé.
- Nombre de broches, forme du connecteur et orientation de branchement.
- Quantité demandée et besoin éventuel de pièces de réserve.
- État constaté : bouton inactif, éclairage absent, dommage physique, défaut intermittent ou carte endommagée.
- Confirmation que la pièce est destinée à un remplacement identique, une réparation de module ou une modernisation.
La fiche doit distinguer les informations observées de celles supposées. Par exemple, écrivez « référence partiellement lisible » plutôt que de compléter un numéro incertain. Cette précision évite de sélectionner une variante incompatible.
