Pièces Schindler : vérifier le modèle avant achat

Pour choisir des pièces Schindler compatibles, le nom de la marque ne suffit pas. Il faut relier la pièce à la famille d’équipement, à sa fonction, à la référence complète de la carte ou du composant, ainsi qu’à la révision, aux connecteurs et aux caractéristiques électriques. Une carte qui ressemble à l’originale peut être inadaptée si son logiciel, son brochage ou son protocole de communication diffère.

Pour les équipes de maintenance, modernisation et approvisionnement en RDC, cette vérification avant commande limite les immobilisations prolongées, les erreurs d’importation et les retours difficiles à gérer. Les recherches telles que schindler parts doivent donc aboutir à une identification technique, pas seulement à une désignation commerciale.

Identifier la famille d’équipements Schindler

La première question à résoudre est : sur quel ensemble la pièce est-elle montée ? Une pièce peut appartenir à la commande principale, à la cabine, au palier, à l’opérateur de porte, au variateur ou à un dispositif de sécurité. Chaque ensemble possède ses propres règles de compatibilité.

Commencez par relever les informations figurant sur l’installation et sur la pièce déposée :

• modèle ou famille de l’ascenseur ;
• désignation de l’armoire de commande ;
• numéro de série ou numéro de l’installation lorsqu’il est accessible ;
• référence complète de la pièce retirée ;
• emplacement exact : armoire, boîte d’inspection, tableau de commande cabine, porte cabine ou porte palière ;
• photos nettes de la face avant, de l’étiquette et des connecteurs ;
• fonction du composant dans le dépannage en cours.

Une même cabine peut aussi avoir connu plusieurs interventions au cours de sa vie. Une modernisation partielle peut avoir remplacé l’afficheur, l’opérateur de porte ou une carte sans modifier toute l’installation. Il faut donc identifier l’équipement réellement présent, plutôt que de se fier uniquement à l’année supposée de pose de l’ascenseur.

Distinguer référence système et référence composant

Les plaques de l’installation servent à reconnaître le système, tandis que l’étiquette de la pièce sert à commander le composant. Les deux données sont nécessaires.

Par exemple, une désignation « 3300 » ou « 3600 » oriente la recherche vers une famille d’application, mais ne confirme pas à elle seule qu’une carte donnée peut remplacer l’originale. La référence de la carte, sa version matérielle et parfois son paramétrage restent déterminants.

Lorsqu’une étiquette est effacée, évitez de déduire une référence à partir d’une photo de faible qualité. Relevez plutôt les dimensions, le nombre de connecteurs, leurs repères, les indications sérigraphiées sur le circuit et les références des modules associés. Ces éléments peuvent aider à éliminer des candidats, mais ne remplacent pas une référence lisible.

Composants courants de commande et de porte

Les pièces Schindler les plus fréquemment recherchées concernent généralement la commande, l’interface utilisateur et le mouvement des portes. Leur apparence peut être proche d’une variante à l’autre, alors que leur rôle et leur connexion au système sont différents.

Une carte de commande pour ascenseur 3300/3600 doit notamment être évaluée dans le contexte de l’armoire où elle sera installée. Son connecteur peut s’adapter mécaniquement tout en ne correspondant pas à la version de commande, à la configuration ou aux entrées attendues.

Les éléments de cabine exigent le même niveau de contrôle. Pour une carte d’affichage et COP 3300/3600, comparez le type d’affichage, le format physique, les prises, les repères des nappes et la fonction exacte : indicateur, interface de boutons ou carte combinée.

Ne pas confondre panne de carte et panne périphérique

Une porte qui reste ouverte, un écran éteint ou un appel non pris en compte ne signifie pas automatiquement que la carte concernée est défectueuse. Une alimentation insuffisante, un câble coupé, un connecteur oxydé, un capteur déréglé ou une configuration erronée peut produire des symptômes comparables.

Avant de commander, l’équipe technique doit isoler la cause conformément à ses procédures de sécurité. Le relevé des défauts, les mesures électriques appropriées et le contrôle visuel des connecteurs permettent souvent de préciser quelle pièce est réellement en cause. Commander sur la base d’un symptôme seul augmente le risque d’acheter un composant inutile.

Lire les étiquettes de carte et les codes pièces

La référence complète imprimée sur la pièce est l’information la plus utile. Copiez-la exactement, en conservant les lettres, chiffres, tirets, suffixes et indices de révision. Une différence apparemment mineure peut signaler une variante matérielle ou fonctionnelle.

Sur une carte électronique, les éléments pertinents peuvent se trouver à plusieurs endroits :

• étiquette adhésive du fabricant ;
• code-barres et numéro associé ;
• référence sérigraphiée directement sur le circuit imprimé ;
• étiquette de révision ;
• marquage d’un module enfichable ;
• repères de connecteurs tels que X1, CN1, J1 ou une numérotation similaire.

Il est utile de distinguer le numéro de carte nue du numéro de l’ensemble livré. Une carte peut porter un code de circuit imprimé différent de la référence d’approvisionnement de l’assemblage complet. Si les deux sont présents, transmettez-les tous les deux.

Méthode de relevé fiable

Prenez une photo perpendiculaire de chaque face de la carte sous un éclairage régulier. Photographiez séparément :

1. l’étiquette principale ;
2. chaque connecteur et son repère ;
3. les cavaliers, sélecteurs ou emplacements de configuration visibles ;
4. les éventuels modules additionnels ;
5. les traces de réparation, de brûlure ou de modification.

Ensuite, transcrivez la référence dans un tableau de commande. Une erreur entre 0 et O, 1 et I, ou 5 et S peut orienter la recherche vers une pièce différente. La photo reste donc le meilleur complément à la saisie manuelle.

N’utilisez pas le seul code imprimé sur une puce électronique pour identifier toute une carte. Ce code désigne souvent le fabricant du composant ou sa référence propre, pas le modèle de la carte de commande.

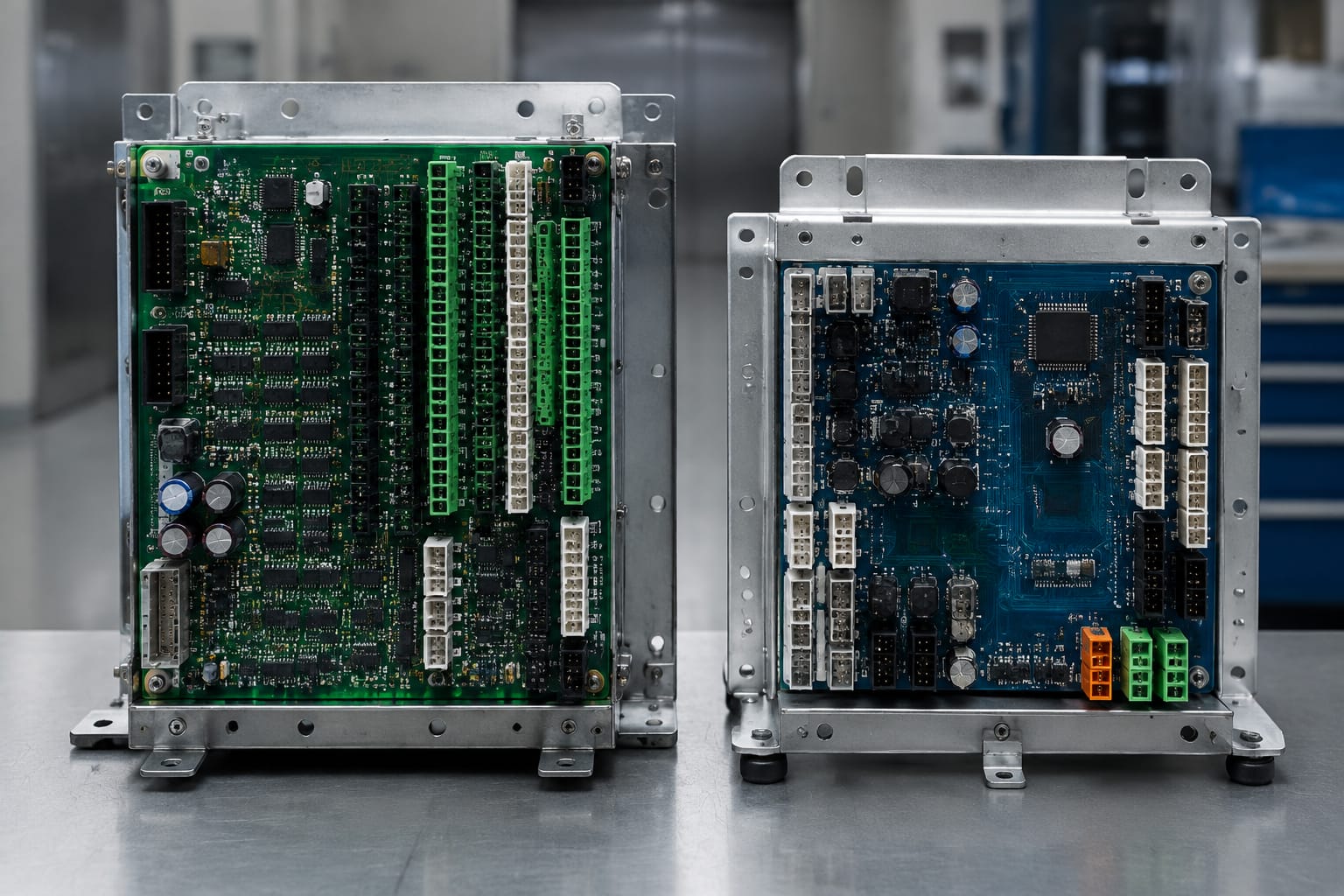

Comparer les applications 3300 et 3600

Les désignations 3300 et 3600 peuvent servir de point de départ pour classer des pièces, mais elles ne constituent pas une preuve de remplacement direct. Des variantes peuvent exister selon la configuration de l’ascenseur, l’interface de cabine, l’opérateur de porte, l’époque de fabrication et les modifications effectuées sur site.

Cette distinction est particulièrement importante pour les cartes d’interface. Une carte physiquement similaire peut posséder un brochage différent, accepter une autre alimentation ou dialoguer avec une architecture de commande différente.

Pour un besoin lié au mouvement de porte, recherchez le composant à partir de l’opérateur effectivement installé. Un contrôleur d’opérateur de porte 3300 doit être comparé à la référence de l’unité déposée, à ses prises, à ses signaux de capteurs et à l’alimentation disponible, et non seulement au modèle général de l’ascenseur.

Vérifier les révisions et les connecteurs

Une révision est une version identifiée d’une pièce. Elle peut concerner le circuit imprimé, le logiciel embarqué, un composant remplacé ou le câblage. Deux références proches ne sont donc pas forcément interchangeables.

Avant validation, comparez :

• le numéro de pièce principal ;
• la révision matérielle, souvent indiquée par Rev, Version, une lettre ou un indice ;
• les étiquettes de logiciel ou de firmware lorsqu’elles sont visibles ;
• le nombre total de connecteurs ;
• la forme, le détrompage et le nombre de broches de chaque connecteur ;
• les repères imprimés près des prises ;
• la position des borniers, cavaliers et points de fixation ;
• les dimensions et l’orientation de montage.

Le connecteur doit correspondre sur trois niveaux

La correspondance mécanique est nécessaire, mais insuffisante. Un connecteur doit être vérifié sur trois plans :

• Physique : forme, verrouillage, nombre de broches et détrompage.
• Électrique : tension, polarité, courant admissible et affectation des broches.
• Fonctionnel : nature des signaux, protocole de communication, adressage et logique de commande.

Forcer une fiche parce qu’elle semble presque adaptée peut endommager le faisceau ou la carte. De même, modifier un câblage sans schéma approuvé crée un risque de fonctionnement imprévisible. Lorsqu’une pièce reçue présente une différence de prise, interrompez l’installation et vérifiez l’équivalence avant toute mise sous tension.

Les composants reconditionnés ou issus de stock peuvent également présenter des étiquettes remplacées, des traces de réparation ou une révision différente. Cela ne permet pas de conclure automatiquement à une incompatibilité, mais rend la documentation et la vérification plus importantes.

Confirmer la tension et les détails de communication

Toute carte ou unité de commande doit recevoir une alimentation compatible avec son installation. Vérifiez la tension nominale indiquée sur l’étiquette, le type de courant lorsqu’il est précisé, la polarité pour les circuits continus et les bornes concernées. Ne déduisez pas ces caractéristiques de la taille de la carte ou de la couleur des fils.

Pour les modules reliés au contrôleur, la communication est aussi un critère de choix. Les cartes de cabine, d’étage et de porte peuvent utiliser des bus ou signaux spécifiques. Une pièce de forme identique peut échouer à communiquer si elle ne correspond pas à l’architecture, à l’adressage ou à la version attendue.

Les éléments à confirmer incluent :

• alimentation disponible sur le faisceau ou le bornier ;
• repérage des broches d’alimentation ;
• entrée ou sortie attendue par le module ;
• type de liaison entre carte et contrôleur ;
• présence d’un adressage, d’un paramétrage ou de cavaliers ;
• nécessité éventuelle d’une programmation après pose.

N’essayez pas d’alimenter une carte hors de son environnement prévu sans procédure technique adaptée. Un test mal préparé peut ne pas reproduire les conditions réelles et peut entraîner des dommages ou masquer une défaillance liée au système.

Évaluer la documentation du fournisseur

La documentation ne remplace pas le contrôle de compatibilité sur site, mais elle permet d’évaluer si une offre est suffisamment définie pour être comparée. Pour un achat B2B, demandez des informations qui identifient clairement le produit proposé.

Une documentation utile comprend idéalement :

• référence complète proposée ;
• photos réelles ou suffisamment précises de la pièce ;
• état déclaré de la pièce : neuve, reconditionnée ou autre statut clairement défini ;
• version ou révision lorsque cette information est disponible ;
• liste des accessoires inclus ou exclus ;
• confirmation des connecteurs visibles ;
• conditions commerciales et logistiques pertinentes pour la commande.

Évitez les annonces limitées à « compatible Schindler », « carte ascenseur » ou « pièce 3300/3600 » sans code ni photo. Elles peuvent convenir à une recherche initiale, mais elles ne suffisent pas pour une commande technique.

Kelevator fournit des pièces de rechange d’ascenseur multimarques à des importateurs, distributeurs, entreprises de maintenance, équipes de modernisation et acheteurs OEM. Dans ce type d’approvisionnement, un dossier technique précis facilite l’identification de la pièce et la comparaison entre les offres, surtout lorsque l’acheteur gère le transport ou l’importation.

Informations à transmettre lors d’une demande

Préparez un dossier court et complet contenant :

• la référence lisible de l’ancienne pièce ;
• les photos des deux faces et des connecteurs ;
• le modèle ou la famille de l’ascenseur ;
• la fonction de la pièce ;
• la quantité demandée ;
• les exigences de conditionnement ou de documentation applicables à votre circuit d’achat ;
• toute contrainte connue sur la révision ou la programmation.

Cette préparation évite des échanges fondés sur des descriptions imprécises telles que « carte de porte Schindler » ou « afficheur de cabine ». Elle aide aussi le fournisseur à signaler les informations manquantes avant que la commande ne soit finalisée.

Liste finale pour l’approvisionnement

Avant de valider des pièces Schindler, cochez les points suivants :

• [ ] La famille de l’équipement et l’emplacement de la pièce sont identifiés.
• [ ] La référence complète de la pièce déposée a été relevée et photographiée.
• [ ] Le code de carte et la révision ont été comparés.
• [ ] La fonction exacte du composant a été confirmée par le diagnostic.
• [ ] Le nombre, la forme et le repérage des connecteurs correspondent.
• [ ] Les tensions, polarités et bornes applicables ont été vérifiées.
• [ ] Les besoins de communication, de paramétrage ou de logiciel ont été examinés.
• [ ] Les dimensions, fixations et orientation de montage ont été comparées.
• [ ] L’état de la pièce et les éléments inclus sont clairement indiqués.
• [ ] Les photos et références de l’offre correspondent au besoin technique.
• [ ] L’installation sera réalisée et vérifiée par du personnel compétent selon les procédures de sécurité applicables.

La bonne décision d’achat repose sur la concordance de plusieurs informations, pas sur une seule mention de marque ou de modèle. Réunissez d’abord la référence, les photos, les détails de connectique et les données électriques ; utilisez ensuite ce dossier pour comparer les pièces Schindler proposées et sélectionner celle qui correspond réellement à l’installation.
