Boutons d’ascenseur ThyssenKrupp : bien les identifier

Pour remplacer des boutons d’ascenseur ThyssenKrupp, il ne suffit pas de comparer la forme visible ou la couleur de l’anneau lumineux. La compatibilité dépend aussi du panneau d’où provient la pièce, de la découpe, de l’éclairage, des connecteurs et, pour certains équipements, de la carte électronique associée.

La méthode la plus fiable consiste à documenter l’installation avant tout démontage : photos nettes, références lisibles, mesures en millimètres et détails de câblage. Ces éléments permettent de distinguer une pièce identique, une pièce compatible à adapter et une solution nécessitant le remplacement d’un ensemble plus large.

Localiser les boutons dans la cabine et aux paliers

Les boutons ThyssenKrupp peuvent appartenir à plusieurs ensembles qui n’ont pas la même fonction ni les mêmes contraintes de remplacement. Commencez par préciser l’emplacement exact de chaque élément recherché.

Dans la cabine, le tableau de commande cabine, souvent appelé COP, regroupe généralement :

• Les boutons d’étages.
• Les commandes d’ouverture et de fermeture de porte.
• L’alarme, l’appel secours ou l’interphone selon la configuration.
• Les indicateurs de position, flèches de direction ou afficheurs.
• Une clé de service, un bouton pompier ou une commande réservée, lorsque l’équipement en comporte.
• Les marquages en relief, en braille ou autres repères tactiles.

Au palier, la boîte d’appel peut comporter un bouton unique, deux boutons directionnels, un afficheur ou une combinaison de ces éléments. Ne confondez pas le bouton mural apparent avec la carte d’appel située derrière la plaque. Sur certaines installations, le bouton est une pièce indépendante ; sur d’autres, il fait partie d’une platine complète.

Indiquez toujours si la demande concerne :

1. Un bouton seul.
2. La plaque frontale ou la façade.
3. La carte de boutons ou carte d’appel.
4. Un afficheur.
5. Un panneau cabine complet.
6. Un ensemble bouton, support et carte.

Cette distinction évite de commander un bouton qui semble convenir visuellement mais ne peut pas être fixé ou raccordé dans le boîtier existant.

Identifier la famille du panneau et du contrôleur

Le mot ThyssenKrupp couvre des générations d’équipements, des configurations de modernisation et des panneaux dont la conception peut différer fortement. Une inscription ThyssenKrupp sur la cabine est un point de départ utile, mais elle ne constitue pas une référence de pièce suffisante.

Relevez toutes les informations disponibles sur :

• La plaque signalétique de l’ascenseur.
• L’étiquette à l’intérieur du tableau de commande cabine.
• La boîte d’appel au palier, après intervention par un technicien habilité.
• L’armoire de commande.
• Les cartes électroniques et leurs étiquettes.
• Les plans électriques ou dossiers de maintenance disponibles.

Cherchez notamment le nom de gamme, le code produit, le numéro de révision, la date de fabrication, le numéro de carte et toute désignation imprimée sur le circuit. Une même apparence de bouton peut être utilisée avec des technologies de commande différentes : contact sec, entrée matricée, bus de communication ou platine électronique spécifique.

L’état de l’installation est tout aussi important. Une cabine peut être d’origine alors que son contrôleur, ses cartes d’appel ou son système d’affichage ont été remplacés lors d’une modernisation. Dans ce cas, le fabricant affiché sur le panneau ne suffit pas pour déduire le type de signal attendu par la commande.

Informations qui aident à reconnaître l’ensemble

Une photo large de la cabine et du palier établit le contexte. Ajoutez ensuite des photos rapprochées de la façade, de l’arrière du bouton, de son support et de la carte. Photographiez les références avant de débrancher un connecteur.

Pour chaque photo, assurez-vous que l’éclairage permet de lire les inscriptions. Une photo floue d’une étiquette ne permet pas de confirmer une variante, surtout lorsque deux références ne diffèrent que par un suffixe ou un numéro de révision.

Pour une rénovation plus large, une [solution de panneau de commande cabine, boutons et affichage](/products/elevator-car-control-panel-car-button-display-cop-customization/) peut être plus cohérente que le remplacement isolé de composants usés ou obsolètes. La décision dépend de l’état du câblage, des dimensions de la façade et de la compatibilité avec le contrôleur en place.

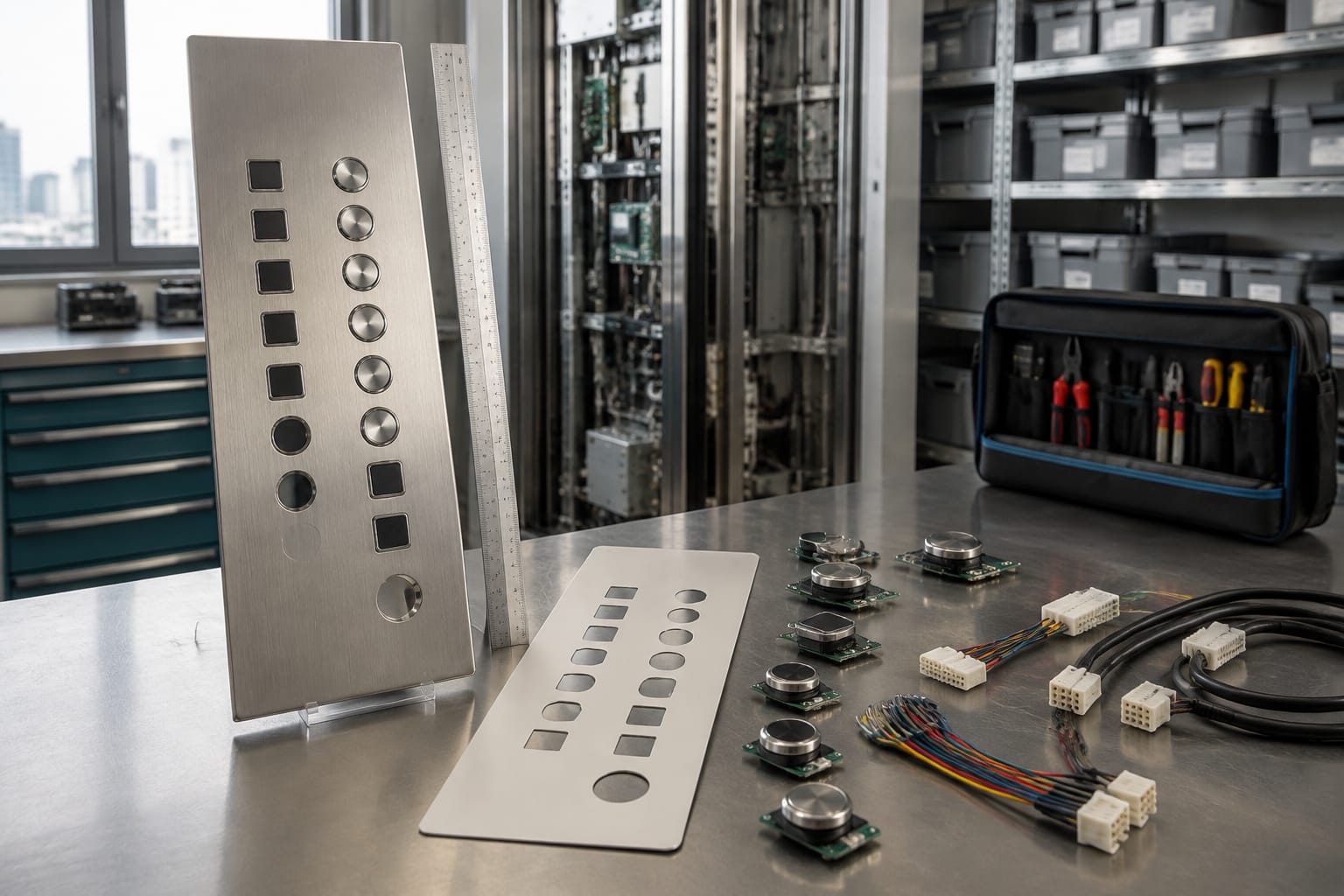

Mesurer le bouton et la découpe du panneau

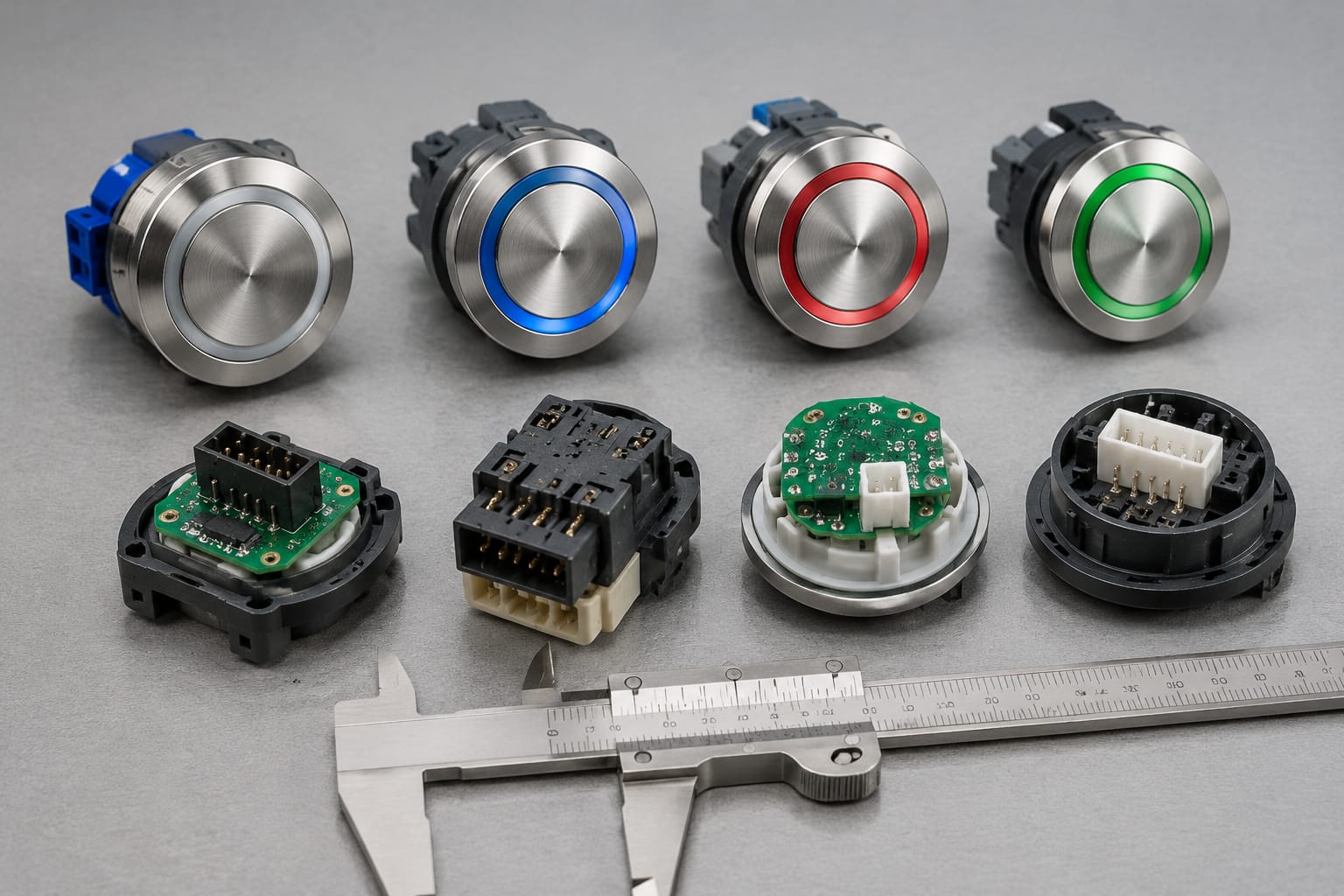

Les boutons d’ascenseur ThyssenKrupp ne se choisissent pas uniquement par le diamètre apparent. Il faut relever la dimension extérieure, la partie d’encastrement et la découpe réelle dans la plaque.

Prenez les mesures au pied à coulisse lorsque possible. Une règle graduée peut servir pour une première estimation, mais elle est moins fiable pour les différences de quelques millimètres.

Pour une découpe ronde, notez le diamètre mesuré et non une approximation fondée sur l’apparence. Pour une découpe carrée, rectangulaire ou oblongue, mesurez les deux côtés et les éventuels rayons d’angle. Une platine fixée par clips peut avoir des dimensions correctes tout en restant incompatible si les ergots ou les points d’ancrage ne correspondent pas.

Consignez également le matériau et la finition du panneau : inox brossé, inox miroir, acier peint, verre, plastique ou autre parement. Ces détails ne déterminent pas seuls la compatibilité électrique, mais ils influencent le choix d’une pièce de remplacement et l’aspect final de la cabine.

Vérifier l’éclairage et les fonctions tactiles

Un bouton d’étage peut être non éclairé, éclairé en permanence, éclairé après enregistrement de l’appel ou afficher plusieurs états. Les couleurs, la diffusion de lumière et le mode de commande doivent être vérifiés avant toute commande.

Précisez notamment :

• La couleur au repos et après appui.
• La couleur réelle observée, sans supposer qu’elle correspond à une référence commerciale.
• La présence d’un anneau lumineux, d’un halo, d’un pictogramme lumineux ou d’un voyant central.
• Le comportement à l’appui : clic mécanique, surface capacitive, course courte ou course plus marquée.
• Le type de symbole : chiffre, lettre, flèche, ouverture de porte, fermeture de porte ou alarme.
• La langue ou les pictogrammes utilisés, lorsqu’ils figurent sur le bouton.
• La présence d’un repère tactile ou braille.

Ne présumez pas qu’un bouton bleu, rouge ou blanc sera électriquement équivalent à un autre bouton de même couleur. La tension de l’éclairage, le courant consommé, la polarité des LED et la logique de commande peuvent varier. Demandez la confirmation de ces paramètres lorsque la documentation existante ne les précise pas.

Les marquages tactiles font partie de la fonction du bouton, pas seulement de son esthétique. Vérifiez si le chiffre est en relief, si le braille est intégré à la touche ou placé sur le panneau, et si une flèche possède un relief directionnel. Le remplacement doit conserver une utilisation claire par les passagers, en particulier dans les bâtiments recevant du public.

Relever les codes de carte et les connecteurs

Lorsqu’un bouton est relié à une platine électronique, la référence de carte est souvent plus déterminante que la façade. Relevez toutes les inscriptions visibles sur le circuit imprimé, y compris celles imprimées directement sur le cuivre ou collées près des connecteurs.

Une fiche de relevé utile comprend :

• Référence complète de la carte.
• Numéro de version, de révision ou de lot.
• Marque et éventuelle désignation de la carte.
• Nombre de boutons présents sur la platine.
• Nombre de connecteurs et nombre de broches sur chacun.
• Couleur des prises et détrompeurs mécaniques.
• Marquage des borniers et des fils.
• Éventuels micro-interrupteurs, cavaliers ou réglages.
• Photos de face et de dos, avec les connecteurs visibles.

Ne vous fiez pas au seul nombre de broches. Deux connecteurs à six broches peuvent avoir une affectation différente, une disposition inversée ou un détrompeur incompatible. Ne forcez jamais une prise qui ne s’engage pas naturellement.

Avant déconnexion, coupez l’alimentation conformément aux procédures de sécurité applicables et repérez les connexions. Les systèmes d’ascenseur doivent être manipulés par des professionnels compétents, car une erreur de raccordement peut affecter la disponibilité de l’appareil ou certaines fonctions de sécurité.

Il est aussi utile de préciser le défaut observé. Par exemple : bouton sans éclairage mais commande reconnue, bouton bloqué mécaniquement, appel non enregistré, afficheur éteint, ou groupe complet de touches inactif. Ce symptôme aide à distinguer un bouton défaillant, un câble coupé, une carte en panne ou un problème venant du contrôleur.

Évaluer l’intégration de l’afficheur et de la carte d’appel

Un afficheur d’étage ou de cabine n’est pas forcément indépendant. Il peut partager son alimentation, son câble ou sa logique de communication avec une carte de boutons. Le remplacement d’un affichage ou d’une carte d’appel doit donc prendre en compte tout l’ensemble.

Pour un dispositif au palier, vérifiez :

• S’il s’agit d’un simple bouton ou d’une carte d’appel complète.
• La présence d’un indicateur de direction.
• Le type d’affichage : segments, matrice, LCD ou autre technologie.
• La taille de la façade et l’ouverture dans le mur ou l’encadrement.
• Le type de câblage entre la boîte d’appel et le contrôleur.
• L’éventuelle communication par bus.

Une carte présentant le même dessin de façade qu’une autre peut ne pas dialoguer avec le même contrôleur. La compatibilité doit être confirmée à partir des références, du protocole ou de la documentation technique disponible. Lorsqu’une carte d’appel est hors service ou que l’ensemble doit être harmonisé, examinez les caractéristiques d’une [carte d’appel à bouton tactile pour ascenseur](/products/touch-hall-call-touch-button-board-elevator-parts/) en fonction de l’architecture existante, plutôt qu’en fonction de la seule apparence.

Pour les systèmes intégrant appel et affichage, documentez l’ensemble des éléments visibles et arrière. Les [cartes d’appel et d’affichage pour ascenseur](/products/3600-5200-elevator-call-display-board-button-lift-parts-accessories/) illustrent le type de composants dont les références, les connecteurs et la fonction doivent être comparés avant sélection.

Remplacer un élément seul ou un ensemble ?

Le remplacement d’un bouton seul est pertinent lorsque la pièce est identifiée, que la découpe est conforme et que le raccordement est identique. Il limite l’intervention sur le panneau existant.

Le remplacement d’une platine ou d’un panneau complet mérite d’être envisagé lorsque plusieurs boutons sont dégradés, que les références ne sont plus disponibles, que les pistes de la carte sont endommagées ou que les fonctions d’affichage et d’appel sont liées. Cette option exige toutefois une vérification plus approfondie du câblage, de la fixation et de la communication avec le contrôleur.

Contrôler l’accessibilité et la durabilité

Une pièce compatible sur le plan mécanique doit également convenir à l’usage réel de l’immeuble. Dans les bâtiments à trafic important, les boutons, plaques et câbles subissent des sollicitations répétées, des nettoyages fréquents et parfois de l’humidité ou de la poussière.

Évaluez les critères suivants :

• Lisibilité des chiffres et pictogrammes sous l’éclairage disponible.
• Contraste entre le symbole, le bouton et la façade.
• Repères tactiles utilisables.
• Réponse claire à l’appui et signal lumineux perceptible.
• Résistance du matériau de façade aux rayures et aux produits d’entretien utilisés.
• Protection contre l’infiltration de poussière ou d’humidité selon l’emplacement.
• Solidité des fixations dans les paliers exposés à un usage intensif.
• Disponibilité d’une documentation d’installation et de câblage.

Les exigences d’accessibilité et les règles de sécurité applicables peuvent varier selon le projet, le type de bâtiment et les prescriptions du maître d’ouvrage. Une pièce de remplacement ne doit pas dégrader une fonction existante, notamment les repères tactiles, l’indication d’appel enregistré ou la lisibilité des commandes.

Dans le contexte de la RDC, où la continuité de maintenance peut dépendre de l’accès aux pièces et de la cohérence du stock technique, il est judicieux de standardiser les références retenues dans un parc lorsque cela est possible. Cette décision doit rester compatible avec chaque installation ; standardiser sans vérifier les contrôleurs et les cartes peut créer de nouvelles indisponibilités.

Préparer une demande d’approvisionnement complète

Une demande bien documentée permet à un fournisseur d’évaluer la compatibilité sans supposer des informations essentielles. Elle réduit aussi les échanges inutiles entre l’équipe de maintenance, l’acheteur et le distributeur.

Envoyez, dans la mesure du possible :

1. La référence complète du bouton, de la carte ou du panneau recherché.
2. Des photos nettes de la face avant, de l’arrière et des étiquettes.
3. L’emplacement : cabine, palier, entrée principale, étage courant ou autre.
4. Les dimensions du bouton, de la découpe, de la façade et de la carte.
5. Le type de fixation et l’épaisseur du panneau.
6. Les détails d’éclairage, de symbole et de repère tactile.
7. Les photos des connecteurs, avec le nombre de broches et la position des détrompeurs.
8. La référence du contrôleur ou des cartes associées lorsqu’elle est accessible.
9. Le symptôme constaté et le nombre de pièces souhaité.
10. La précision sur le besoin : pièce d’origine recherchée, remplacement compatible, adaptation ou modernisation.

Évitez les demandes limitées à « bouton ThyssenKrupp rond » ou à une photo de face prise de loin. Elles laissent ouvertes les questions critiques de découpe, d’éclairage, de circuit et de raccordement. De même, ne commandez pas une carte uniquement parce que son connecteur paraît proche sur une photo : la compatibilité fonctionnelle doit être confirmée.

Kelevator fournit des pièces détachées d’ascenseur multimarques aux importateurs, distributeurs, entreprises de maintenance, sociétés de modernisation et acheteurs OEM. Pour une évaluation utile, transmettez le relevé complet ci-dessus avec les références lisibles et les mesures plutôt qu’une désignation générale du bouton.

Questions fréquentes

Un bouton portant ThyssenKrupp peut-il être remplacé par un modèle universel ?

Parfois, pour une commande simple, mais ce n’est pas automatique. Il faut confirmer la découpe, la fixation, le type de contact, l’alimentation de l’éclairage, les marquages et l’intégration éventuelle à une carte ou à un bus de communication. Un bouton universel peut nécessiter une adaptation de panneau ou de câblage.

La référence du bouton est effacée : que faut-il faire ?

Relevez la référence de la carte, du panneau, du contrôleur et les mesures exactes. Joignez des photos de l’arrière du bouton et des connecteurs. Ces éléments permettent souvent de réduire les possibilités, sans garantir l’identification si aucune référence exploitable ne subsiste.

Faut-il remplacer une carte d’appel si seul le bouton ne fonctionne plus ?

Pas nécessairement. Vérifiez d’abord le bouton, son contact, son éclairage, les soudures, le connecteur et l’alimentation. Si plusieurs fonctions de la même platine sont affectées ou si la carte est endommagée, le remplacement de l’ensemble peut être plus approprié.

Quel est le risque principal d’une mauvaise compatibilité ?

Le risque le plus courant est un montage impossible ou une commande qui ne réagit pas correctement. Selon le système, une pièce mal adaptée peut aussi provoquer un éclairage erroné, un défaut de communication, une indication incohérente ou l’indisponibilité de plusieurs boutons.

Avant de rechercher des boutons d’ascenseur ThyssenKrupp, constituez donc une fiche avec références, photos, mesures et connecteurs. Cette préparation permet de comparer les options de remplacement sur des critères techniques concrets et de choisir entre une pièce individuelle, une carte compatible ou une modernisation ciblée.
