Pièces d’ascenseur ThyssenKrupp : guide de remplacement

Pour remplacer correctement une pièce d’ascenseur ThyssenKrupp ou TKE, le nom de la marque ne suffit pas. Il faut relever la référence exacte de la carte, sa révision, les connecteurs, la tension d’alimentation, la fonction dans l’installation et la famille de commande. Deux cartes qui se ressemblent peuvent être incompatibles.

La méthode la plus fiable consiste à photographier l’étiquette et les deux faces de la carte, relever les codes inscrits sur le circuit imprimé, puis comparer les connecteurs et les caractéristiques électriques avec la pièce existante. Cette vérification est particulièrement importante pour les afficheurs, les cartes de communication en cabine et les cartes d’interface.

ThyssenKrupp Elevator et la dénomination TKE

Les installations anciennes peuvent porter la marque ThyssenKrupp Elevator, tandis que des composants, documents ou références plus récents utilisent la dénomination TKE ou TK Elevator. Cette évolution de nom ne signifie pas automatiquement qu’une pièce portant le logo TKE remplace toutes les pièces d’une installation ThyssenKrupp.

Pour une recherche de pièces d’ascenseur ThyssenKrupp, il est donc utile d’utiliser plusieurs éléments dans la demande :

la marque visible sur l’armoire ou le matériel ;
la référence complète de la carte ;
le nom de la famille de commande, s’il est indiqué ;
la fonction de la pièce : afficheur, communication, interface, alimentation ou commande ;
le numéro de série de l’ascenseur ou de l’armoire, si disponible ;
la révision matérielle et logicielle ;
des photos lisibles des étiquettes, connecteurs et composants principaux.

Une ancienne carte peut avoir été renommée, remplacée par une version révisée ou intégrée dans un ensemble plus récent. Il faut distinguer trois situations :

Remplacement identique : même référence, même révision ou remplacement officiellement équivalent.
Remplacement révisé : nouvelle version prévue pour remplacer l’ancienne, avec des changements possibles de connecteur ou de paramétrage.
Adaptation : pièce différente nécessitant un faisceau, une interface, une modification de paramétrage ou la validation du fabricant de l’équipement.

Ne concluez pas à la compatibilité à partir du logo, de la couleur du circuit imprimé ou de la forme générale de la carte.

Identifier l’ascenseur et la famille de commande

Pièces d’ascenseur ThyssenKrupp : guide de remplacement

Avant de sélectionner une pièce, identifiez l’installation complète. Une carte d’affichage ou de communication dépend souvent de l’architecture de commande, du type de liaison entre les cartes et de la configuration de la cabine.

Commencez par relever les informations suivantes dans l’armoire de commande et dans la cabine :

plaque signalétique de l’ascenseur ;
référence de l’armoire ou du contrôleur ;
tension et fréquence indiquées sur les équipements ;
type d’entraînement, lorsque cette information est disponible ;
emplacement exact de la carte ;
nombre de cartes similaires dans l’installation ;
type de panneau ou de pupitre en cabine ;
présence d’un afficheur à chaque niveau ;
type de câblage entre la cabine, l’armoire et les afficheurs palières.

Où trouver les informations utiles

La référence peut se trouver sur une étiquette autocollante, une plaque fixée au circuit imprimé, une sérigraphie directement imprimée sur la carte ou une étiquette placée sur le connecteur. Certaines cartes possèdent plusieurs références : une référence de carte nue, une référence d’ensemble et un code de révision.

Photographiez notamment :

l’étiquette complète, sans couper les premiers ou derniers caractères ;
la sérigraphie près des connecteurs ;
les borniers et prises de communication ;
les composants portant une référence visible ;
les cavaliers, interrupteurs ou sélecteurs ;
les dégâts éventuels, traces de surchauffe ou oxydation ;
la position des câbles avant démontage.

Dans un environnement où l’installation peut être entretenue par plusieurs équipes, ajoutez une photo de l’emplacement de la carte dans l’armoire ou le panneau. Cela réduit le risque de confondre une carte de cabine avec une carte d’afficheur palière.

Faire la différence entre la fonction et la famille

Une carte peut être décrite comme une carte d’affichage, alors qu’elle assure aussi une conversion de communication ou une distribution d’alimentation. À l’inverse, une carte de communication en cabine peut transmettre les commandes, les indications et certains signaux vers l’armoire.

La demande de remplacement doit donc préciser la fonction observée, mais la sélection finale doit être basée sur la référence et l’architecture. Les termes « carte d’affichage », « carte de communication », « carte COP » et « carte d’interface » ne désignent pas nécessairement le même matériel.

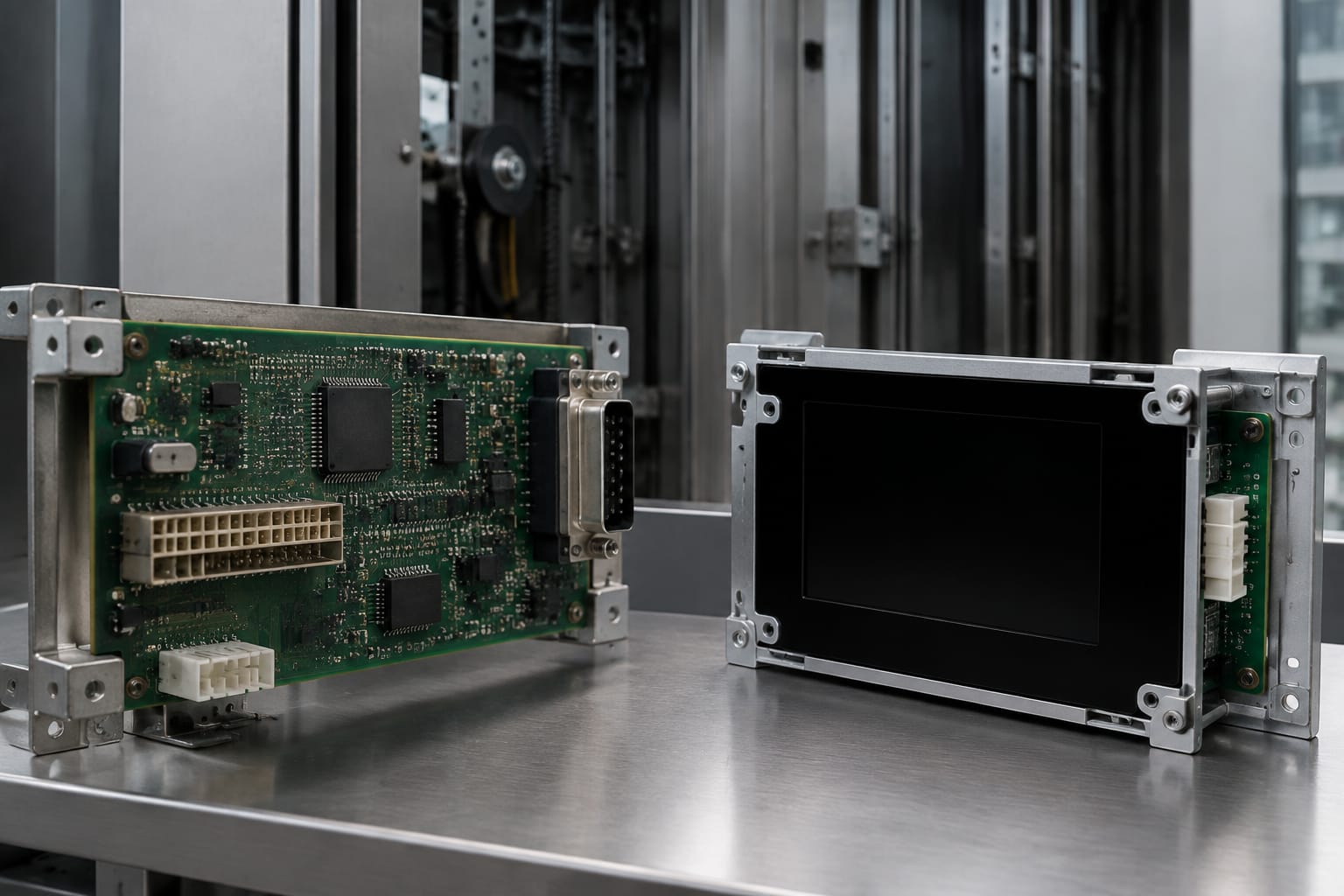

Pièces courantes d’affichage et de communication

Les pièces les plus souvent confondues dans une demande de remplacement sont les cartes d’affichage hors cabine, les cartes de communication en cabine et les interfaces installées dans le pupitre de cabine, généralement appelé COP.

Fonction	Emplacement habituel	Informations à vérifier	Risque d’erreur
Carte d’affichage hors cabine	À proximité d’un afficheur de niveau ou dans un boîtier palière	Référence de carte, type d’afficheur, liaison, alimentation, configuration du niveau	Commander une carte de cabine pour un afficheur palière
Carte de communication en cabine	Dans le COP ou derrière le panneau de commande	Référence, disposition des prises, boutons raccordés, protocole ou liaison	Utiliser une carte visuellement similaire mais prévue pour une autre configuration
Carte d’affichage ou de communication intégrée	Dans un ensemble de cabine ou d’affichage	Référence de l’ensemble, version matérielle, connecteurs et accessoires associés	Remplacer la carte seule alors que l’ensemble doit être appairé
Interface ou carte de distribution	Dans l’armoire, le COP ou un boîtier intermédiaire	Entrées, sorties, tension, polarité, borniers et câblage	Endommager la nouvelle carte par une alimentation ou un branchement incorrect

Pour comparer les familles de produits sans présumer de leur compatibilité, vous pouvez consulter une [carte d’affichage hors cabine pour ascenseur ThyssenKrupp]( /products/outbound-display-board-thyssen-elevator-parts-lift-accessories/). Vérifiez toutefois la référence de votre installation avant toute commande.

Une carte placée derrière les boutons de la cabine n’est pas automatiquement interchangeable avec une carte d’affichage. Le nombre de prises peut être identique, mais leur affectation, leur tension ou leur mode de communication peut différer.

Pour les cartes de communication du COP, une [carte de communication de cabine rectangulaire pour ascenseur ThyssenKrupp]( /products/car-communication-board-rectangular-chip-thyssen-elevator-parts-lift-accessories/) peut constituer un point de comparaison lorsque la forme et la description correspondent à la pièce installée. La comparaison doit porter sur les marquages et les connexions, et non sur la seule apparence.

Certaines demandes concernent des équipements d’affichage ou de communication associés à une configuration identifiée comme 3600. Dans ce cas, examinez la [carte d’affichage et de communication de cabine 3600]( /products/3600-car-communication-elevator-display-board-cop-lift-parts/) uniquement après avoir confirmé que ce code appartient bien à votre système.

Informations à transmettre pour une carte de communication

Pour une carte installée dans le COP, indiquez au minimum :

le nombre et la disposition des connecteurs ;
le nombre de boutons et d’indicateurs raccordés ;
la présence d’un afficheur, d’un interphone ou d’autres interfaces ;
la référence imprimée sur la carte ;
la révision matérielle ;
des photos du câblage avant débranchement ;
la référence du panneau de cabine si elle existe.

Une carte seule peut ne pas inclure les boutons, les nappes, les entretoises, le boîtier ou le faisceau. Demandez clairement si vous recherchez la carte nue ou un ensemble complet.

Lire les codes de carte et les étiquettes de révision

La référence principale se présente rarement sous la forme d’un seul code facile à lire. Une même carte peut porter plusieurs identifiants qui ont des rôles différents.

Relevez séparément :

la référence de carte : identifie généralement le circuit imprimé ou l’ensemble ;
la révision matérielle : indique une évolution de conception ;
le numéro de série : identifie une unité particulière et ne sert pas toujours de référence de commande ;
le code logiciel ou micrologiciel : peut déterminer le comportement de la carte ;
le code de lot ou de production : utile pour la traçabilité, mais pas toujours suffisant pour choisir un remplacement ;
les repères de connecteurs : J, X, CN, P ou autres désignations imprimées sur la carte.

Ne supprimez pas les lettres, les zéros initiaux, les tirets ou les suffixes. Une différence minime peut signaler une version destinée à une autre installation. Par exemple, une référence avec un suffixe différent peut correspondre à une modification du brochage, de la tension admissible ou du logiciel.

Photographier et transcrire correctement

Une photo prise à distance est rarement suffisante. Prenez une image générale pour montrer l’emplacement, puis des images rapprochées de chaque étiquette. Nettoyez seulement la poussière superficielle si cela peut être fait sans toucher aux composants ni déplacer les câbles.

Dans votre message, retranscrivez le code exactement comme il apparaît, puis ajoutez une ligne séparée pour chaque révision. Si un caractère est illisible, indiquez-le au lieu de le deviner. Une photo nette permet souvent de résoudre cette incertitude.

Si deux cartes identiques sont installées dans le même ascenseur, photographiez-les toutes les deux. Elles peuvent avoir des adresses, des cavaliers ou des configurations différentes selon leur emplacement.

Ne pas confondre révision et compatibilité

Une révision supérieure n’est pas nécessairement un remplacement direct. Elle peut exiger :

un autre câble ou adaptateur ;
une modification du paramétrage ;
une mise à jour de la commande ;
un changement de position des cavaliers ;
une procédure de réglage après installation ;
la validation d’un technicien connaissant le système.

La mention « nouvelle version » doit donc être accompagnée d’une confirmation écrite de l’équivalence et des conditions d’installation.

Comparer les connecteurs et les caractéristiques électriques

Le connecteur est un élément essentiel, mais il ne suffit pas à confirmer la compatibilité. Deux prises peuvent avoir le même format tout en utilisant un brochage différent. À l’inverse, une version de remplacement peut utiliser une prise différente et nécessiter un faisceau adapté.

Comparez systématiquement :

le nombre de broches ;
le type de connecteur ;
la position et l’orientation de la prise ;
les repères de broches ;
le sens du câblage ;
la section et le type des conducteurs ;
les borniers ou nappes utilisés ;
la présence d’un blindage ou d’une mise à la terre ;
les cavaliers et interrupteurs ;
les entrées et sorties réellement utilisées.

Alimentation et polarité

Relevez la tension nominale indiquée sur la carte, dans le manuel disponible ou sur l’installation. Vérifiez également la polarité, la fréquence éventuelle, les protections et les bornes d’alimentation. Une carte conçue pour une tension différente peut être endommagée dès la mise sous tension.

Ne déduisez pas la tension à partir de la taille du transformateur ou de la couleur des fils. Les couleurs peuvent varier selon le câblage et les modifications réalisées au cours de la vie de l’ascenseur.

Signaux et communication

Pour une carte de communication, identifiez le type de liaison utilisé par l’installation. Selon le système, la carte peut recevoir des signaux de boutons, transmettre des données à l’armoire ou piloter un afficheur. La présence de deux fils, d’une nappe ou d’un connecteur multipoints ne permet pas à elle seule d’identifier le protocole.

Demandez ou vérifiez :

quels connecteurs transportent l’alimentation ;
quels connecteurs transportent les données ;
si une terminaison ou une adresse est réglable ;
si la carte est affectée à une cabine, un niveau ou un équipement précis ;
si le remplacement impose un paramétrage.

Environnement et montage

Comparez aussi les dimensions mécaniques, les trous de fixation, les entretoises et la position des composants. Dans une armoire ou un COP étroit, une carte dont les prises dépassent de quelques millimètres peut empêcher la fermeture du panneau ou exercer une contrainte sur les câbles.

Examinez l’état de l’ancienne carte avant de conclure à une panne électronique. Une alimentation instable, une mauvaise connexion, l’humidité, l’oxydation ou un câble endommagé peuvent provoquer les mêmes symptômes. Le remplacement de la carte sans traiter la cause peut entraîner une nouvelle défaillance.

Gérer les composants obsolètes ou renommés

Une pièce ancienne peut ne plus être fabriquée sous son ancienne référence. Cela ne veut pas dire qu’il faut choisir immédiatement la carte la plus proche visuellement. Il faut d’abord déterminer si une référence de remplacement existe et dans quelles conditions elle est acceptée.

Lorsqu’un composant est obsolète, recherchez les informations suivantes :

référence de remplacement déclarée ;
statut de la nouvelle référence : carte seule ou ensemble ;
compatibilité avec la famille de commande ;
différences de connecteurs ;
nécessité d’un adaptateur ou d’un nouveau faisceau ;
exigences de paramétrage ;
conservation ou remplacement des cartes associées ;
documentation d’installation et de mise en service.

Une carte dite « équivalente » peut être compatible uniquement avec une plage de révisions ou une configuration précise. La demande doit donc inclure les références des cartes liées lorsque celles-ci communiquent entre elles.

Pourquoi les substitutions approximatives posent problème

Une substitution choisie uniquement d’après la fonction annoncée peut provoquer :

absence d’affichage ;
commandes de cabine non reconnues ;
erreurs de communication ;
redémarrages intermittents ;
mauvais affichage d’un niveau ;
surcharge d’une sortie ;
dommage sur une autre carte ;
immobilisation prolongée après une installation incorrecte.

Pour limiter ces risques, conservez l’ancienne carte et son étiquette jusqu’à la validation du remplacement. Ne jetez pas non plus les câbles, adaptateurs ou supports éventuellement fournis avec la pièce d’origine.

Documents à demander au fournisseur

Une demande bien documentée permet d’obtenir une réponse exploitable, même lorsque la pièce est ancienne. Pour une carte d’ascenseur ThyssenKrupp ou TKE, demandez des informations précises plutôt qu’une simple confirmation basée sur une photo.

Les documents utiles comprennent :

photo recto-verso de la carte proposée ;
référence complète et révision ;
tableau de correspondance entre ancienne et nouvelle référence ;
schéma ou repérage des connecteurs ;
tension d’alimentation et caractéristiques des entrées et sorties ;
liste des accessoires inclus ;
instructions de montage ;
procédure de paramétrage, lorsque nécessaire ;
limites connues de compatibilité ;
indication claire du statut : pièce identique, version révisée ou adaptation.

Demandez également si la pièce est fournie comme carte nue ou comme ensemble. Cette distinction est importante pour les cartes de COP, qui peuvent être vendues avec des connecteurs, une nappe, un support ou des éléments de fixation, selon la configuration.

Le fournisseur doit pouvoir distinguer ce qui est confirmé par la référence de ce qui reste à vérifier sur site. Une réponse sérieuse ne devrait pas présenter une compatibilité comme certaine lorsque le code, la révision ou le câblage ne sont pas lisibles.

Kelevator fournit des pièces détachées d’ascenseurs multi-marques à des importateurs B2B, distributeurs, entreprises de maintenance, équipes d’approvisionnement et acheteurs OEM. Pour une demande technique, transmettez les données de la plaque, les codes de carte et les photos plutôt qu’une description générale du symptôme.

Liste de vérification avant de commander

Utilisez cette liste avant de valider une pièce de remplacement :

[ ] La marque de l’installation et la dénomination visible ont été relevées.
[ ] La référence exacte de l’armoire ou du contrôleur est connue.
[ ] La fonction de la pièce a été confirmée : afficheur, communication, interface ou autre.
[ ] La référence complète de la carte a été transcrite sans supprimer les suffixes.
[ ] La révision matérielle et le code logiciel visibles ont été notés.
[ ] Des photos nettes du recto, du verso et de l’emplacement sont disponibles.
[ ] Le nombre de broches et le type de chaque connecteur ont été comparés.
[ ] L’alimentation, la polarité et les bornes ont été vérifiées.
[ ] Les cavaliers, adresses et sélecteurs ont été documentés.
[ ] Les dimensions et les points de fixation correspondent.
[ ] La compatibilité avec les cartes associées a été confirmée.
[ ] La différence entre carte seule et ensemble complet est claire.
[ ] Les éventuels adaptateurs, câbles ou paramétrages nécessaires sont connus.
[ ] La cause possible de la panne a été examinée avant le remplacement.
[ ] Le remplacement a été validé par un technicien qualifié pour intervenir sur l’installation.

Pour préparer une demande efficace, regroupez ces éléments dans un seul dossier : photos, transcription des codes, description de la panne, emplacement de la carte, référence de l’ascenseur et questions précises sur la compatibilité. Cette méthode aide à distinguer une pièce identique d’une version révisée et réduit les erreurs de sélection.

Un remplacement ne devrait être considéré comme confirmé qu’après comparaison de la référence, de la révision, des connexions, des caractéristiques électriques et des conditions de mise en service.
